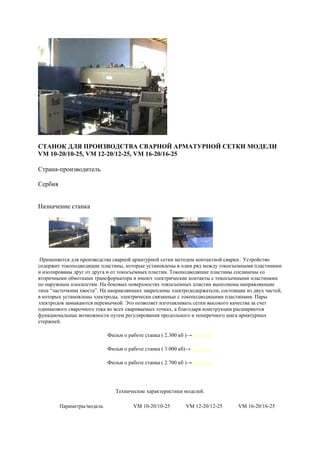

1. СТАНОК ДЛЯ ПРОИЗВОДСТВА СВАРНОЙ АРМАТУРНОЙ СЕТКИ МОДЕЛИ
VM 10-20/10-25, VM 12-20/12-25, VM 16-20/16-25
Страна-производитель
Сербия
Назначение станка
Применяется для производства сварной арматурной сетки методом контактной сварки.. Устройство
содержит токоподводящие пластины, которые установлены в один ряд между токосъемными пластинами
и изолированы друг от друга и от токосъемных пластин. Токоподводящие пластины соединены со
вторичными обмотками трансформатора и имеют электрические контакты с токосъемными пластинами
по наружным плоскостям. На боковых поверхностях токосъемных пластин выполнены направляющие
типа “ласточкина хвоста”. На направляющих закреплены электрододержатели, состоящие из двух частей,
в которых установлены электроды, электрически связанные с токоподводящими пластинами. Пары
электродов замыкаются перемычкой. Это позволяет изготавливать сетки высокого качества за счет
одинакового сварочного тока во всех свариваемых точках, а благодаря конструкции расширяются
функциональные возможности путем регулирования продольного и поперечного шага арматурных
стержней.
Фильм о работе станка ( 2.300 кб )→смотреть
Фильм о работе станка ( 3.000 кб)→смотреть
Фильм о работе станка ( 2.700 кб )→смотреть
Технические характеристики моделей.
Параметры/модель VM 10-20/10-25 VM 12-20/12-25 VM 16-20/16-25

2. Длинна готовой сетки, мм 3000...6000 3000...6000 3000...6000
Максимальная ширина, мм 2500 2500 2500
регулируется регулируется регулируется
Колличество электродов 24 24 24
Диаметр используемой продольной Ø4-Ø10 Ø6-Ø12 Ø8-Ø16
арматуры, мм
Шаг продольной арматуры, мм 100,150,200 100,150,200 100,150,200
Шаг поперечной арматуры, мм 50...250 50...250 50...250
Производительность (ударов в 20-30 20-30 20-30
минуту)
Число обслуживающего персонала( 3 3 3
человек )
Питание В 3×380 3×380 3×380
Минимальное напряжение, А 150 150 150
Сечение провода питания, мм 4×50 4×50 4×50
Колличество необходимой жидкости 150 л/мин 150 л/мин 150 л/мин
для охлаждения
Температурный режим работы -5/+50 -5/+50 -5/+50
станков
Давление воздуха 6-8 бар, 2000-3000 6-8 бар, 2000-3000 6-8 бар, 2000-3000
л/мин л/мин л/мин
Необходимая площадь цеха, м2 8×22 8×22 8×22
Мощность, кВт 100 125 175-200
ПОДАЧА ПРОДОЛЬНОЙ • с помощью • с помощью • с помощью
АРМАТУРЫ: робота; робота; робота;
• вручную • вручную • вручную
Выход готовой продукции, размеры От 1,2 минут до 2 От 1,2 минут до 2 От 1,2 минут до 2
сетки 2500×6000 мм минут минут минут
К линиям прилагается комплект запасных частей:
• Электроды;
• Тиристор;
• Пневматический цилиндр;
• Комлект филер;
• Запасной нож для резки;
• Трансформатор.
Комплектация:
Управление промышленным пультом управления;
• Регулятор тока и времени сварки(предназначен для каждого трансформатора отдельно)
• Линия имеет устройство робот для подачи продольной арматуры.Работает в автоматическом
режиме.
• Устройство для сварки.
• Дозатор для подачи поперечной проволоки.
• Тянущий механизм сетки.
• Механизм для разворачивания готовой сетки( кантовщик ).Разворачивается каждая вторая сетка.
• Колличество трансформаторов 12 штук.
• Линия имеет пневматику фирмы FESTO, KAMOZZI SML.

3. В комплект не входят: компрессор, емкость для охлаждения, резервуар запаса воздуха.
Примечание: это базовые варианты оборудования, которые могут быть модифицированны для решения
Ваших конкретных задач.Станок можно сделать без робота и кантовщика, что значительно снижает
стоимость линии.
