1. Структурированная система мониторинга
и управления инженерными системами зданий и сооружений
(СМИС)

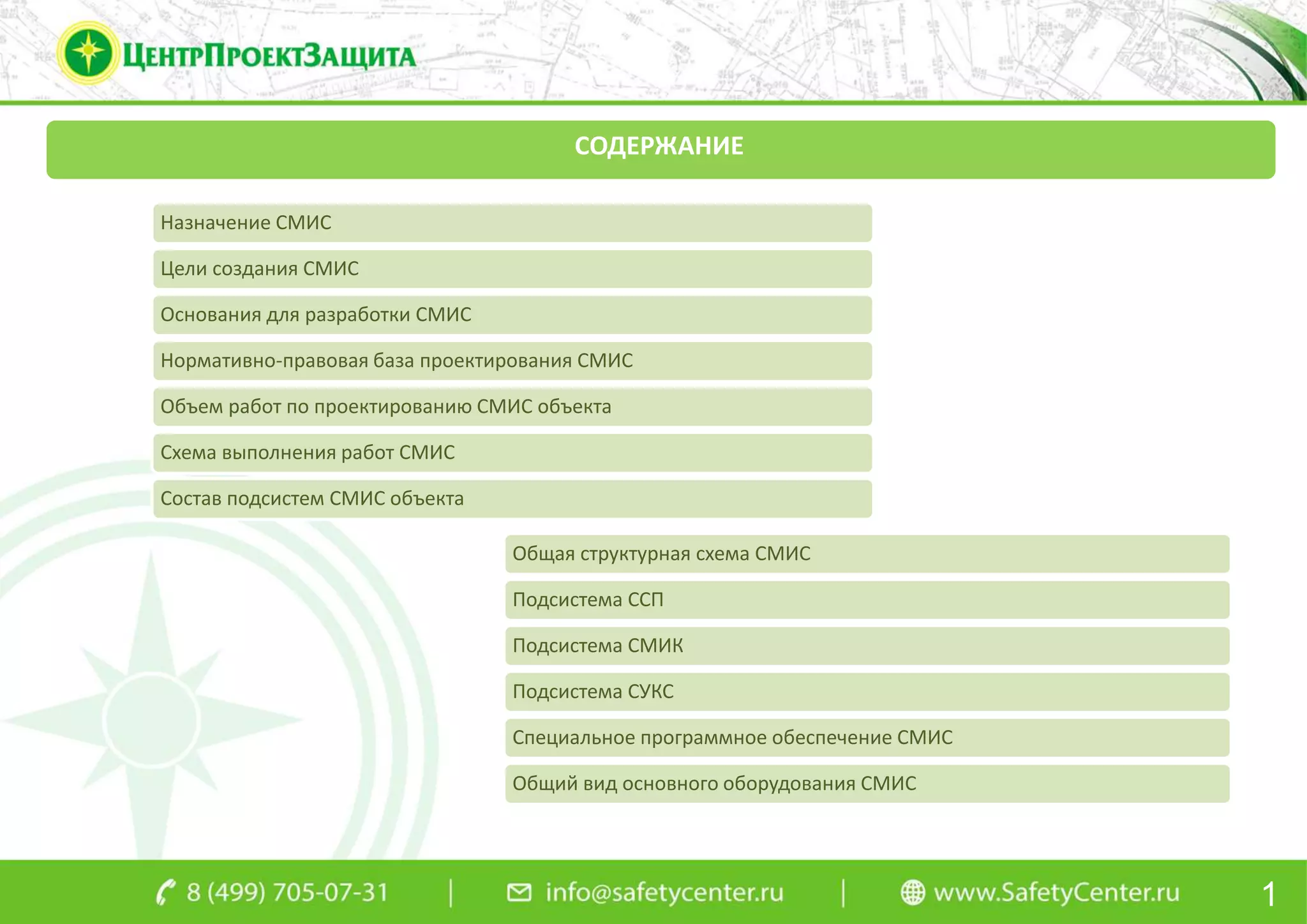

2. СОДЕРЖАНИЕ
1
Назначение СМИС
Цели создания СМИС
Основания для разработки СМИС
Нормативно-правовая база проектирования СМИС
Объем работ по проектированию СМИС объекта
Схема выполнения работ СМИС
Состав подсистем СМИС объекта
Общая структурная схема СМИС
Подсистема ССП
Подсистема СМИК
Подсистема СУКС
Специальное программное обеспечение СМИС
Общий вид основного оборудования СМИС

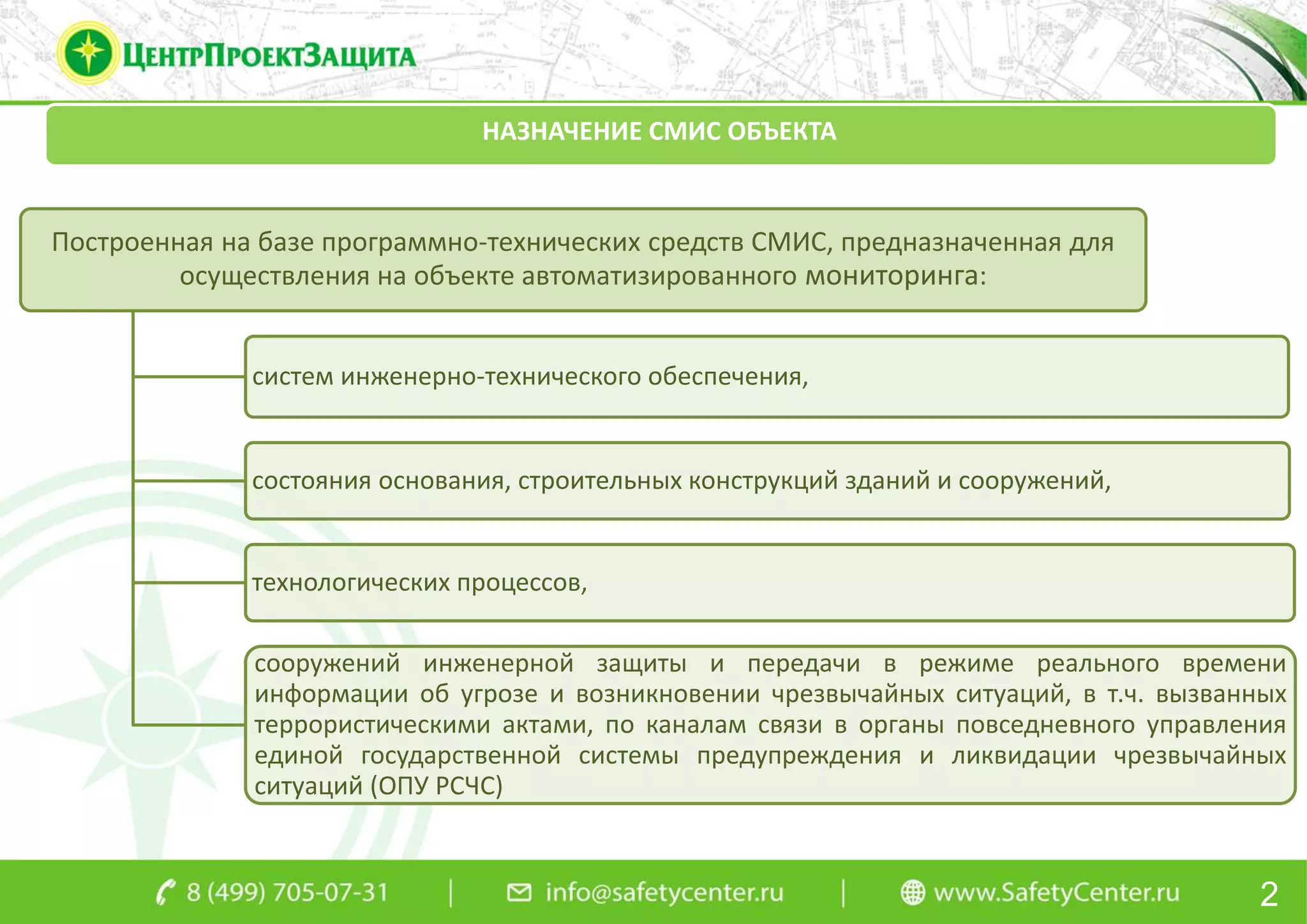

3. НАЗНАЧЕНИЕ СМИС ОБЪЕКТА
Построенная на базе программно-технических средств СМИС, предназначенная для
осуществления на объекте автоматизированного мониторинга:
систем инженерно-технического обеспечения,
состояния основания, строительных конструкций зданий и сооружений,
технологических процессов,
сооружений инженерной защиты и передачи в режиме реального времени
информации об угрозе и возникновении чрезвычайных ситуаций, в т.ч. вызванных
террористическими актами, по каналам связи в органы повседневного управления
единой государственной системы предупреждения и ликвидации чрезвычайных
ситуаций (ОПУ РСЧС)
2

4. 3

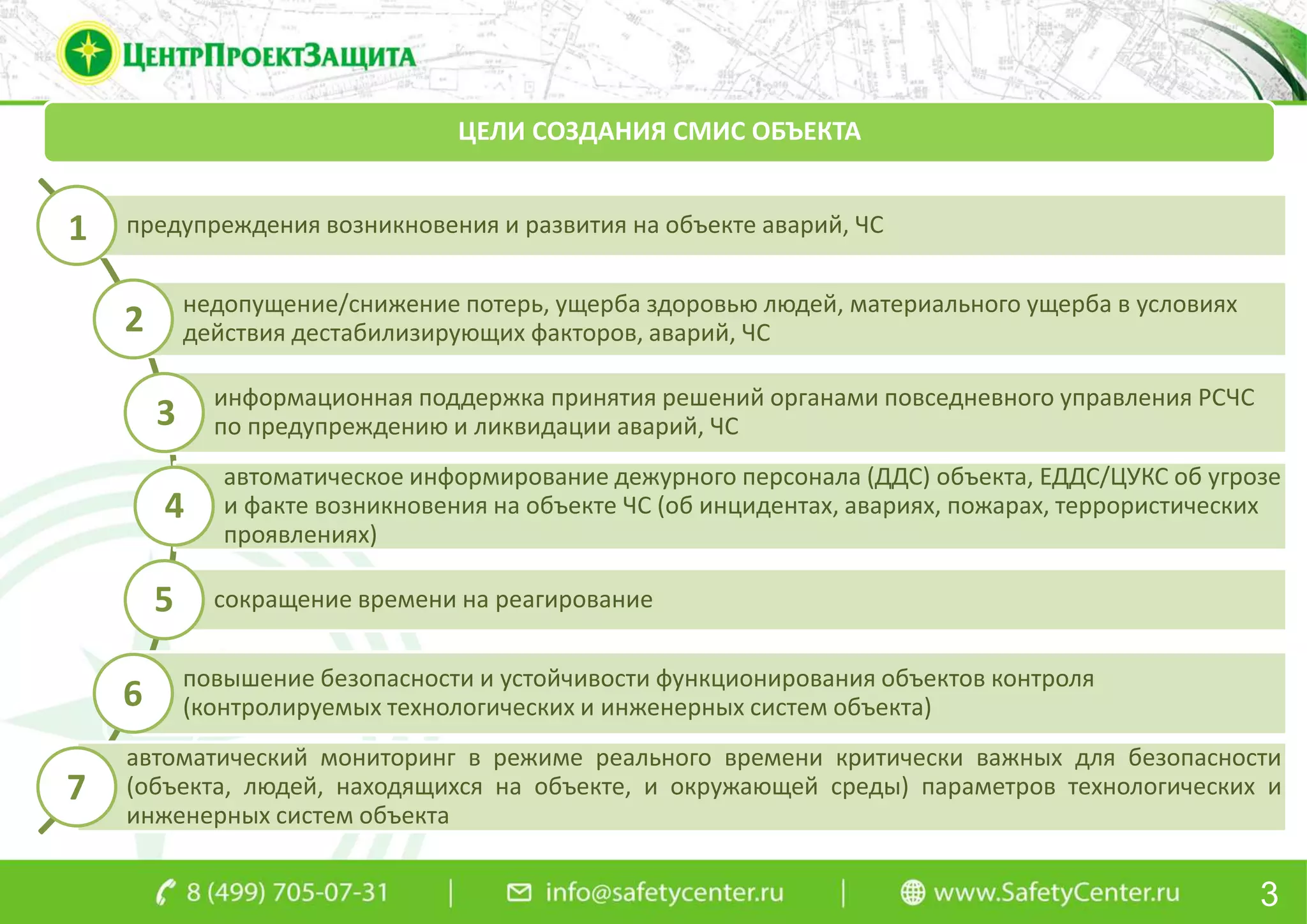

ЦЕЛИ СОЗДАНИЯ СМИС ОБЪЕКТА
предупреждения возникновения и развития на объекте аварий, ЧС
недопущение/снижение потерь, ущерба здоровью людей, материального ущерба в условиях
действия дестабилизирующих факторов, аварий, ЧС
информационная поддержка принятия решений органами повседневного управления РСЧС
по предупреждению и ликвидации аварий, ЧС
автоматическое информирование дежурного персонала (ДДС) объекта, ЕДДС/ЦУКС об угрозе
и факте возникновения на объекте ЧС (об инцидентах, авариях, пожарах, террористических
проявлениях)
сокращение времени на реагирование
повышение безопасности и устойчивости функционирования объектов контроля
(контролируемых технологических и инженерных систем объекта)
автоматический мониторинг в режиме реального времени критически важных для безопасности
(объекта, людей, находящихся на объекте, и окружающей среды) параметров технологических и
инженерных систем объекта
1
2
3
4
5
6
7

5. 4

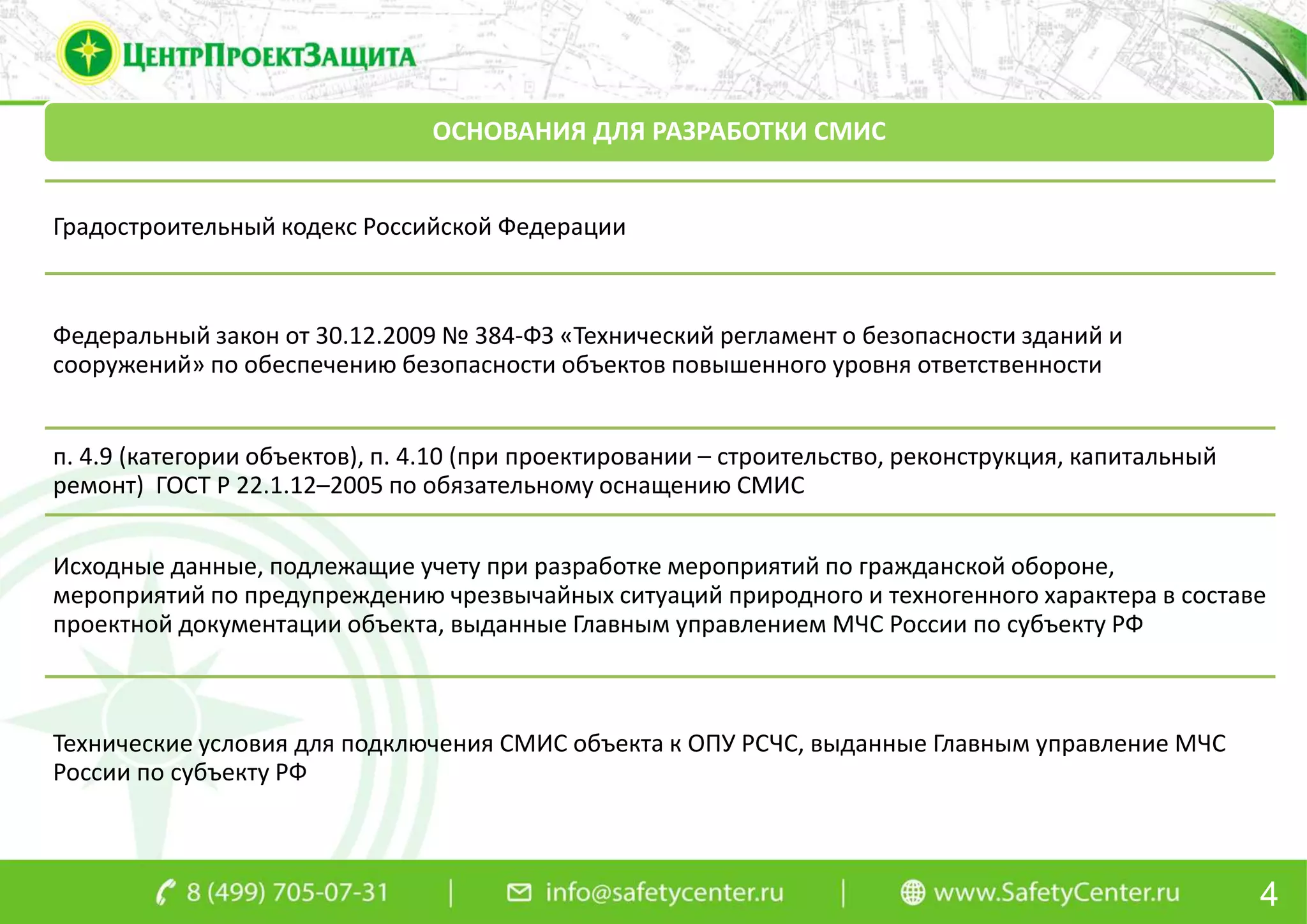

ОСНОВАНИЯ ДЛЯ РАЗРАБОТКИ СМИС
Градостроительный кодекс Российской Федерации
Федеральный закон от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и
сооружений» по обеспечению безопасности объектов повышенного уровня ответственности
п. 4.9 (категории объектов), п. 4.10 (при проектировании – строительство, реконструкция, капитальный
ремонт) ГОСТ Р 22.1.12–2005 по обязательному оснащению СМИС
Исходные данные, подлежащие учету при разработке мероприятий по гражданской обороне,
мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера в составе
проектной документации объекта, выданные Главным управлением МЧС России по субъекту РФ
Технические условия для подключения СМИС объекта к ОПУ РСЧС, выданные Главным управление МЧС
России по субъекту РФ

6. 5

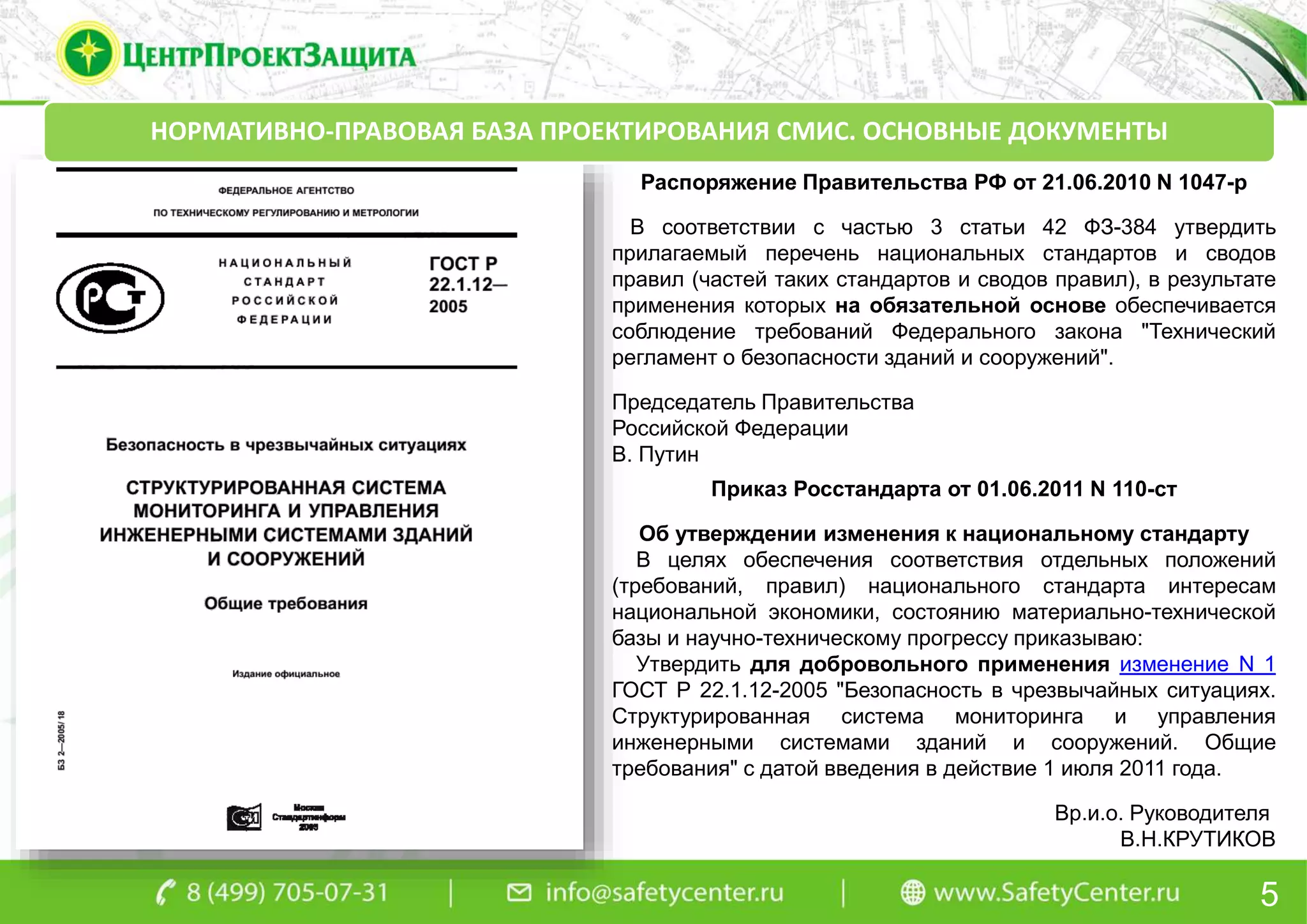

НОРМАТИВНО-ПРАВОВАЯ БАЗА ПРОЕКТИРОВАНИЯ СМИС. ОСНОВНЫЕ ДОКУМЕНТЫ
Приказ Росстандарта от 01.06.2011 N 110-ст
Об утверждении изменения к национальному стандарту
В целях обеспечения соответствия отдельных положений
(требований, правил) национального стандарта интересам
национальной экономики, состоянию материально-технической
базы и научно-техническому прогрессу приказываю:
Утвердить для добровольного применения изменение N 1
ГОСТ Р 22.1.12-2005 "Безопасность в чрезвычайных ситуациях.
Структурированная система мониторинга и управления
инженерными системами зданий и сооружений. Общие
требования" с датой введения в действие 1 июля 2011 года.
Вр.и.о. Руководителя
В.Н.КРУТИКОВ
Распоряжение Правительства РФ от 21.06.2010 N 1047-р
В соответствии с частью 3 статьи 42 ФЗ-384 утвердить
прилагаемый перечень национальных стандартов и сводов
правил (частей таких стандартов и сводов правил), в результате
применения которых на обязательной основе обеспечивается
соблюдение требований Федерального закона "Технический
регламент о безопасности зданий и сооружений".
Председатель Правительства
Российской Федерации
В. Путин

7. 6

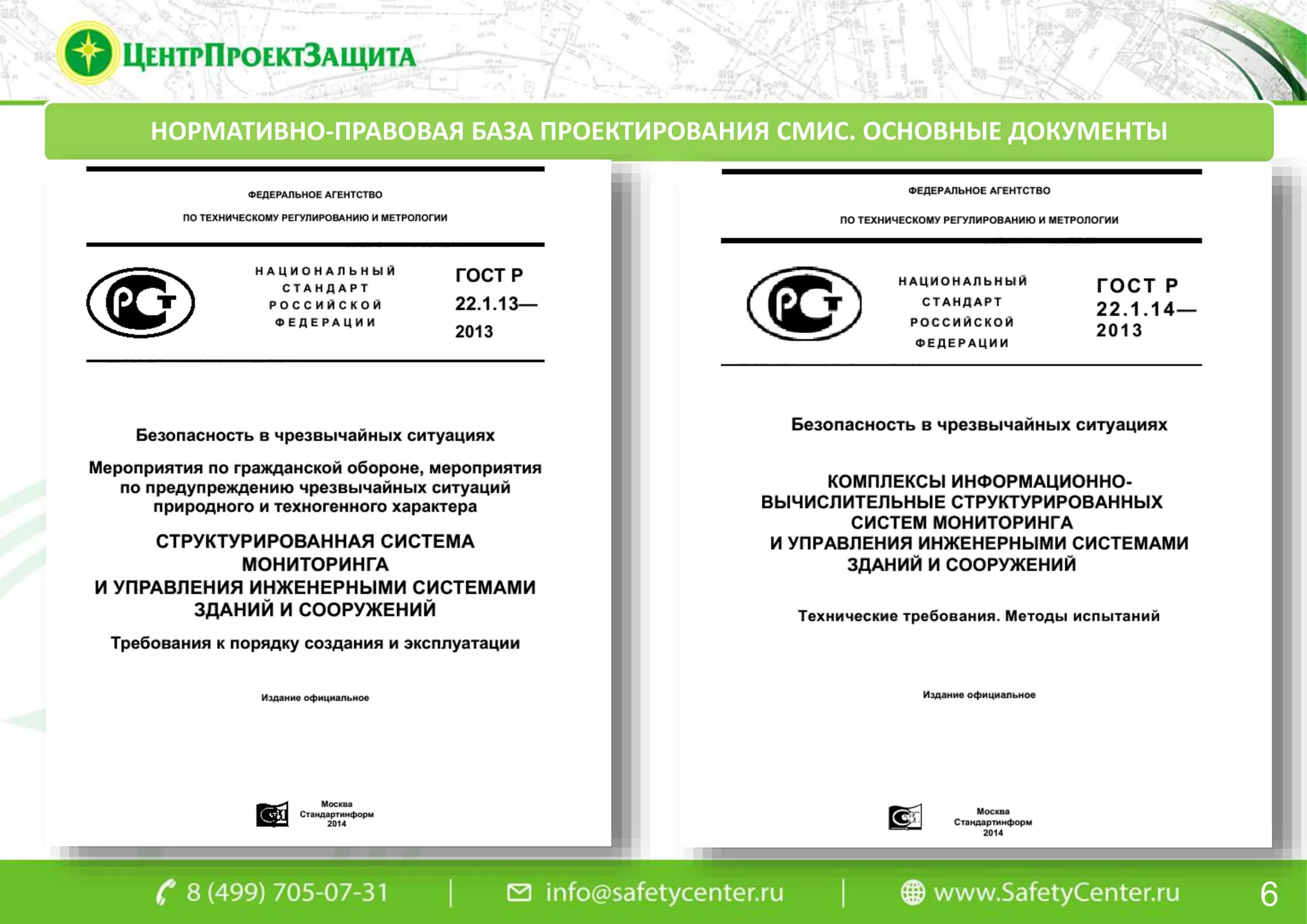

НОРМАТИВНО-ПРАВОВАЯ БАЗА ПРОЕКТИРОВАНИЯ СМИС. ОСНОВНЫЕ ДОКУМЕНТЫ

8. 7

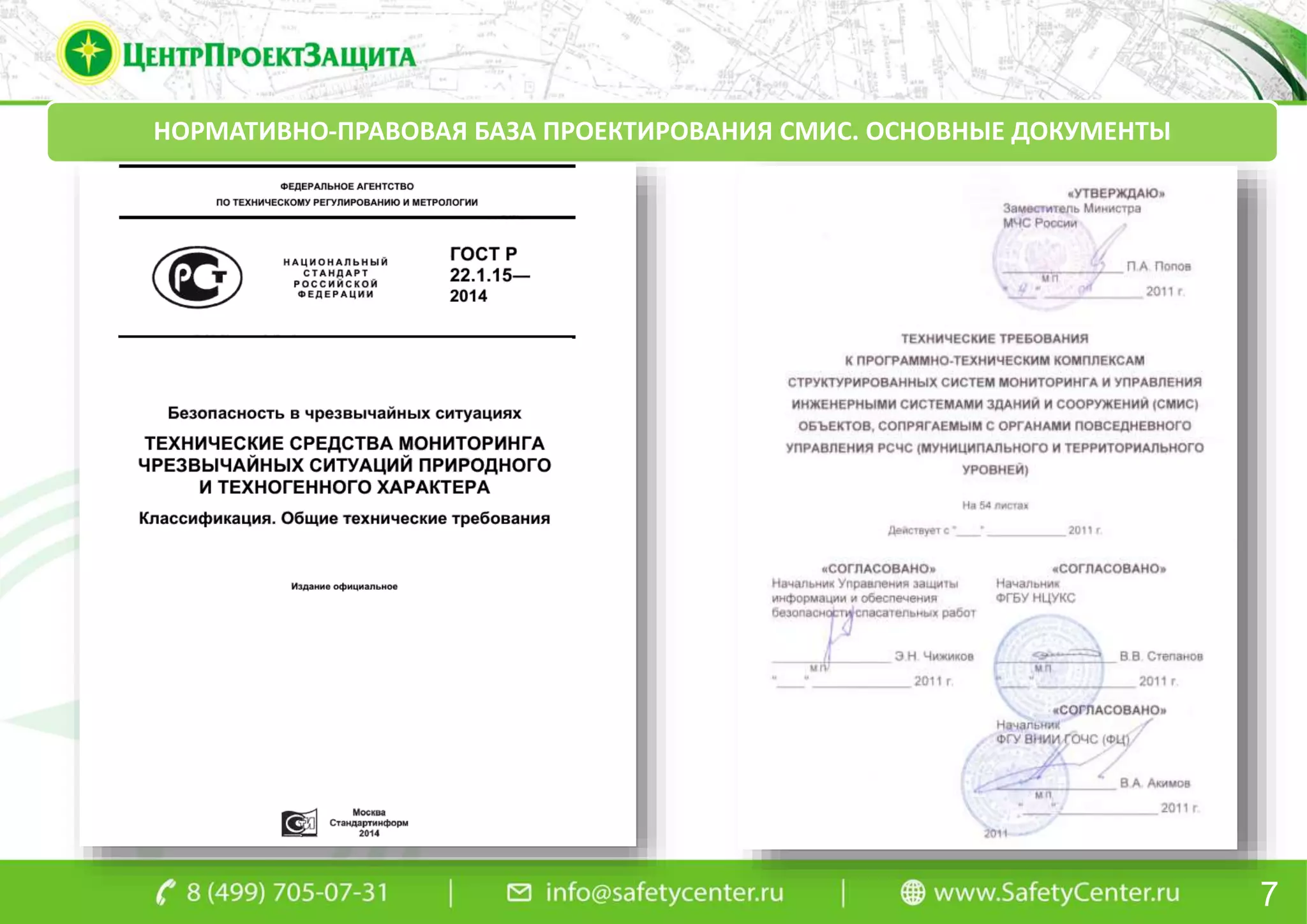

НОРМАТИВНО-ПРАВОВАЯ БАЗА ПРОЕКТИРОВАНИЯ СМИС. ОСНОВНЫЕ ДОКУМЕНТЫ

9. 8

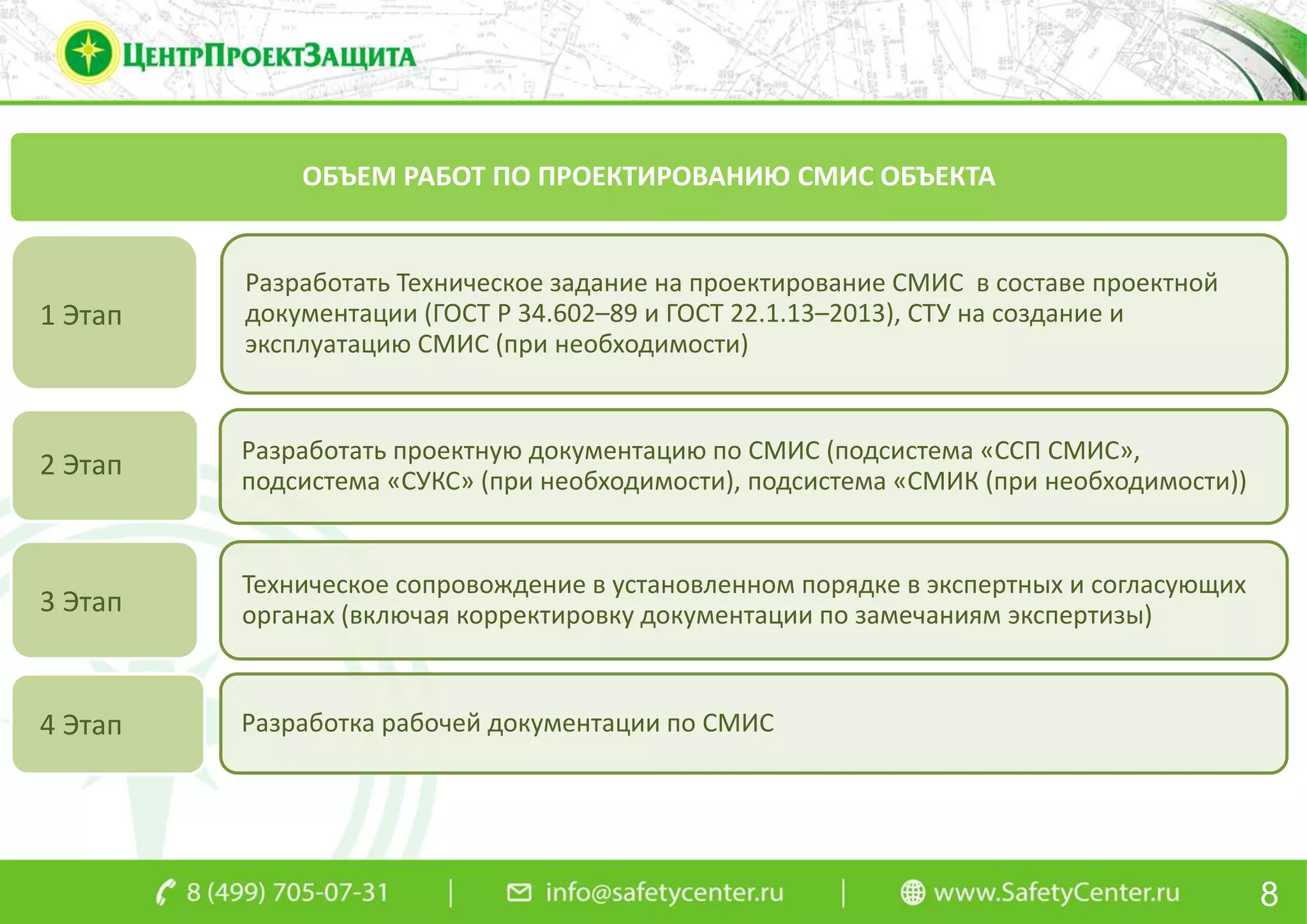

ОБЪЕМ РАБОТ ПО ПРОЕКТИРОВАНИЮ СМИС ОБЪЕКТА
Разработать Техническое задание на проектирование СМИС в составе проектной
документации (ГОСТ Р 34.602–89 и ГОСТ 22.1.13–2013), СТУ на создание и
эксплуатацию СМИС (при необходимости)
Разработать проектную документацию по СМИС (подсистема «ССП СМИС»,
подсистема «СУКС» (при необходимости), подсистема «СМИК (при необходимости))
Техническое сопровождение в установленном порядке в экспертных и согласующих
органах (включая корректировку документации по замечаниям экспертизы)
Разработка рабочей документации по СМИС
1 Этап
4 Этап
2 Этап
3 Этап

10. СХЕМА ВЫПОЛНЕНИЯ РАБОТ СМИС
9

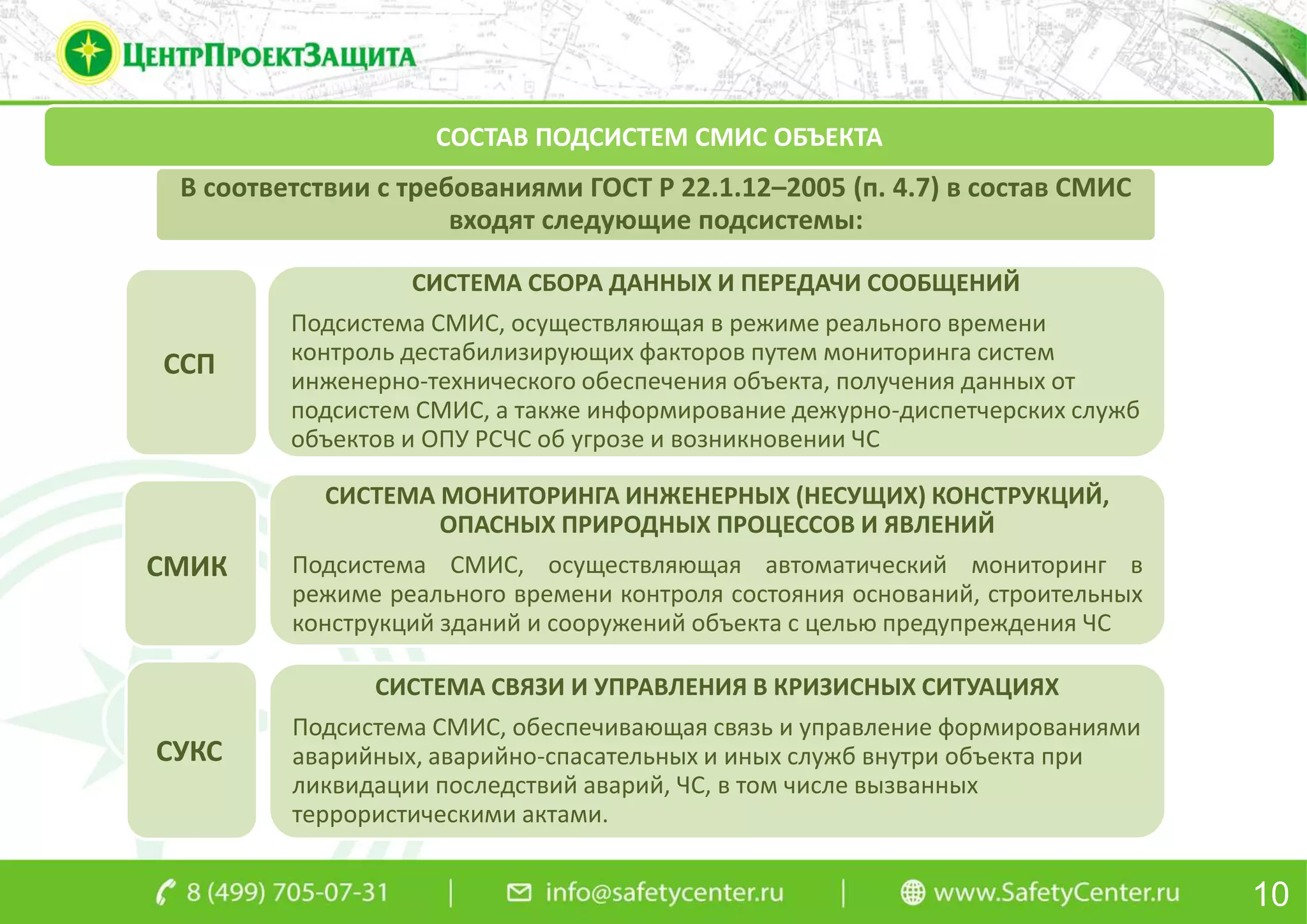

11. В соответствии с требованиями ГОСТ Р 22.1.12–2005 (п. 4.7) в состав СМИС
входят следующие подсистемы:
СИСТЕМА СБОРА ДАННЫХ И ПЕРЕДАЧИ СООБЩЕНИЙ
Подсистема СМИС, осуществляющая в режиме реального времени
контроль дестабилизирующих факторов путем мониторинга систем
инженерно-технического обеспечения объекта, получения данных от
подсистем СМИС, а также информирование дежурно-диспетчерских служб
объектов и ОПУ РСЧС об угрозе и возникновении ЧС
СИСТЕМА МОНИТОРИНГА ИНЖЕНЕРНЫХ (НЕСУЩИХ) КОНСТРУКЦИЙ,
ОПАСНЫХ ПРИРОДНЫХ ПРОЦЕССОВ И ЯВЛЕНИЙ
Подсистема СМИС, осуществляющая автоматический мониторинг в
режиме реального времени контроля состояния оснований, строительных
конструкций зданий и сооружений объекта с целью предупреждения ЧС
СИСТЕМА СВЯЗИ И УПРАВЛЕНИЯ В КРИЗИСНЫХ СИТУАЦИЯХ
Подсистема СМИС, обеспечивающая связь и управление формированиями
аварийных, аварийно-спасательных и иных служб внутри объекта при
ликвидации последствий аварий, ЧС, в том числе вызванных
террористическими актами.
10
СОСТАВ ПОДСИСТЕМ СМИС ОБЪЕКТА
ССП
СУКС
СМИК

12. 11

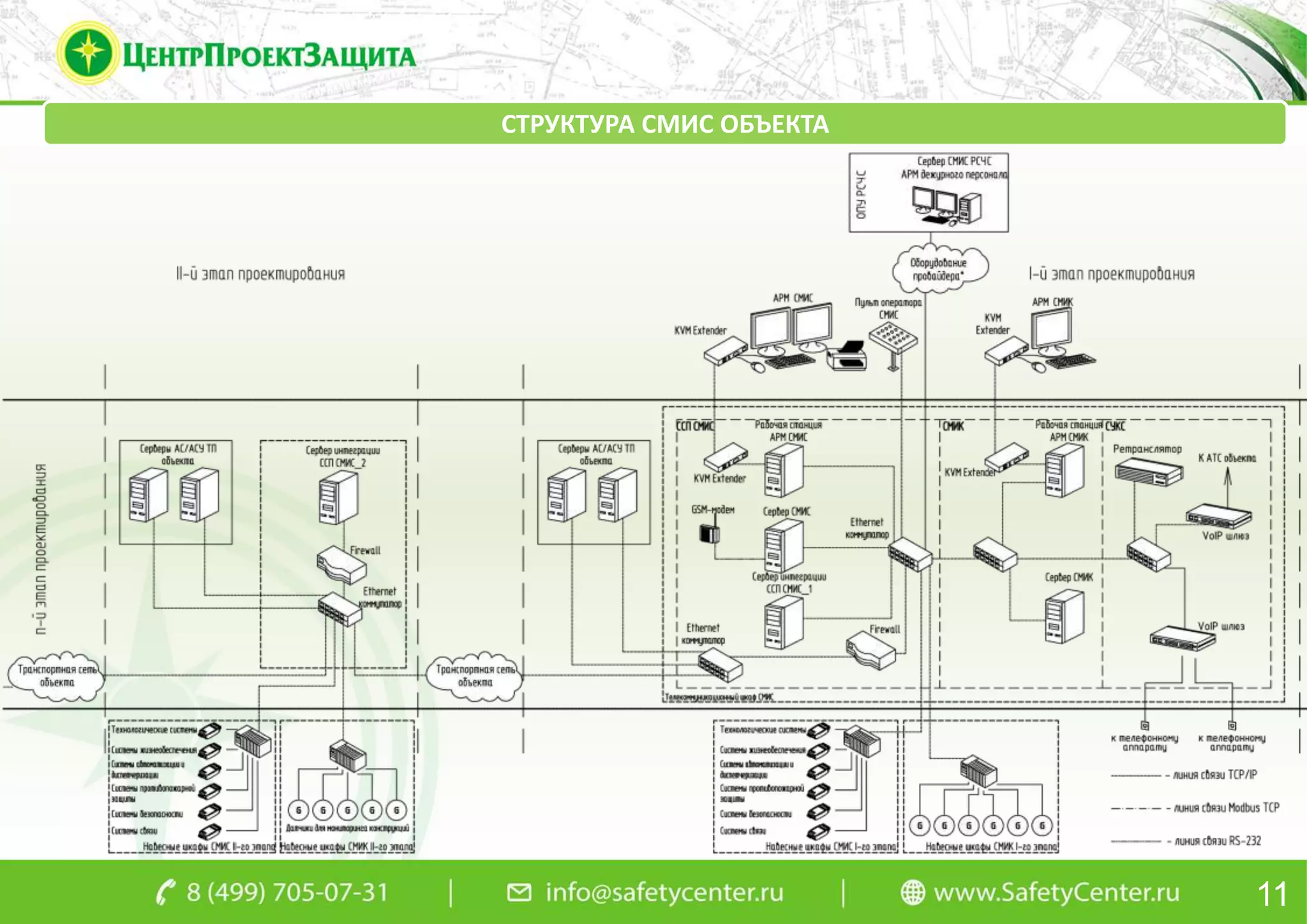

СТРУКТУРА СМИС ОБЪЕКТА

13. 12

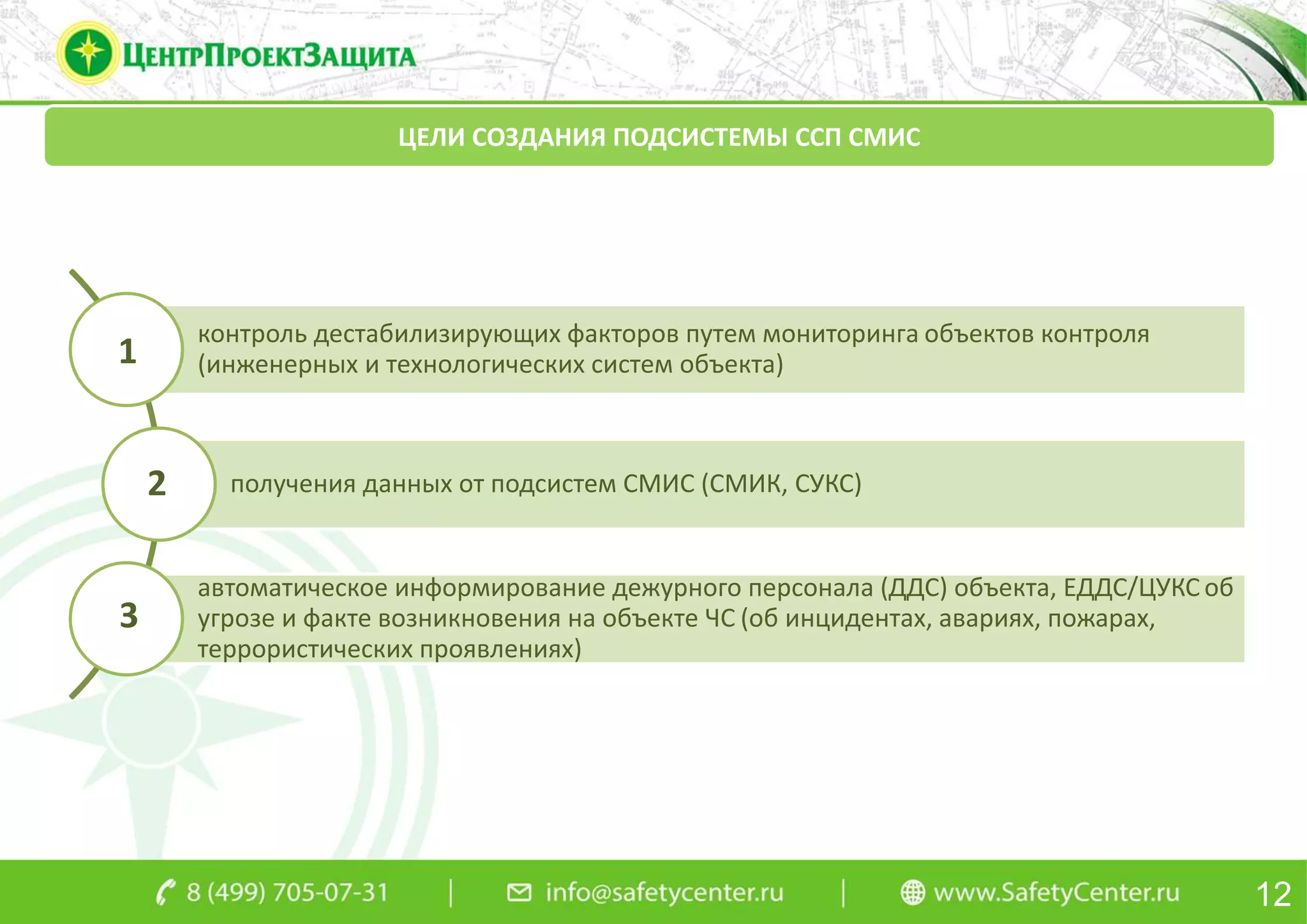

ЦЕЛИ СОЗДАНИЯ ПОДСИСТЕМЫ ССП СМИС
контроль дестабилизирующих факторов путем мониторинга объектов контроля
(инженерных и технологических систем объекта)
получения данных от подсистем СМИС (СМИК, СУКС)
автоматическое информирование дежурного персонала (ДДС) объекта, ЕДДС/ЦУКС об
угрозе и факте возникновения на объекте ЧС (об инцидентах, авариях, пожарах,
террористических проявлениях)
1
2
3

14. 13

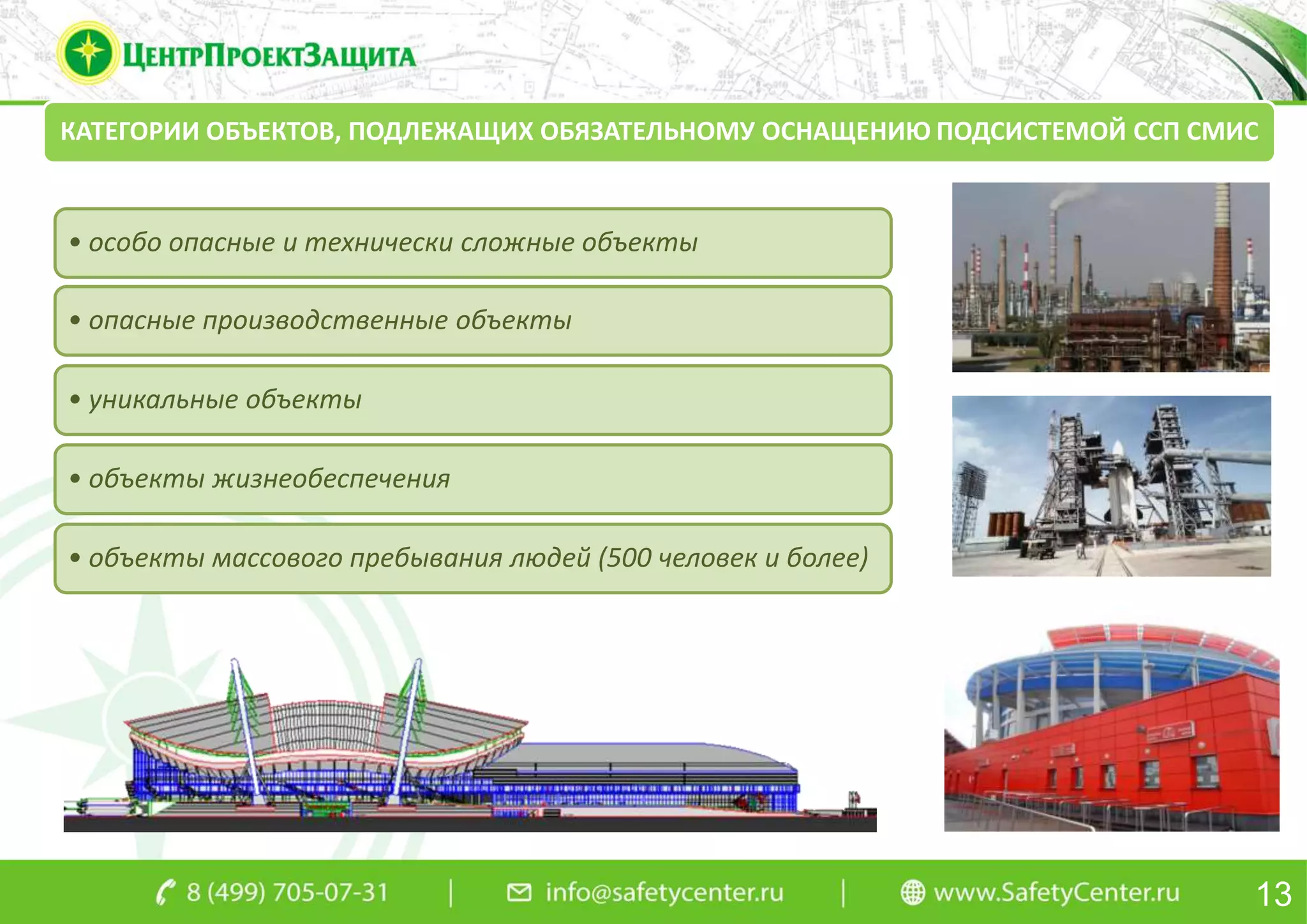

КАТЕГОРИИ ОБЪЕКТОВ, ПОДЛЕЖАЩИХ ОБЯЗАТЕЛЬНОМУ ОСНАЩЕНИЮ ПОДСИСТЕМОЙ ССП СМИС
• особо опасные и технически сложные объекты
• опасные производственные объекты
• уникальные объекты
• объекты жизнеобеспечения
• объекты массового пребывания людей (500 человек и более)

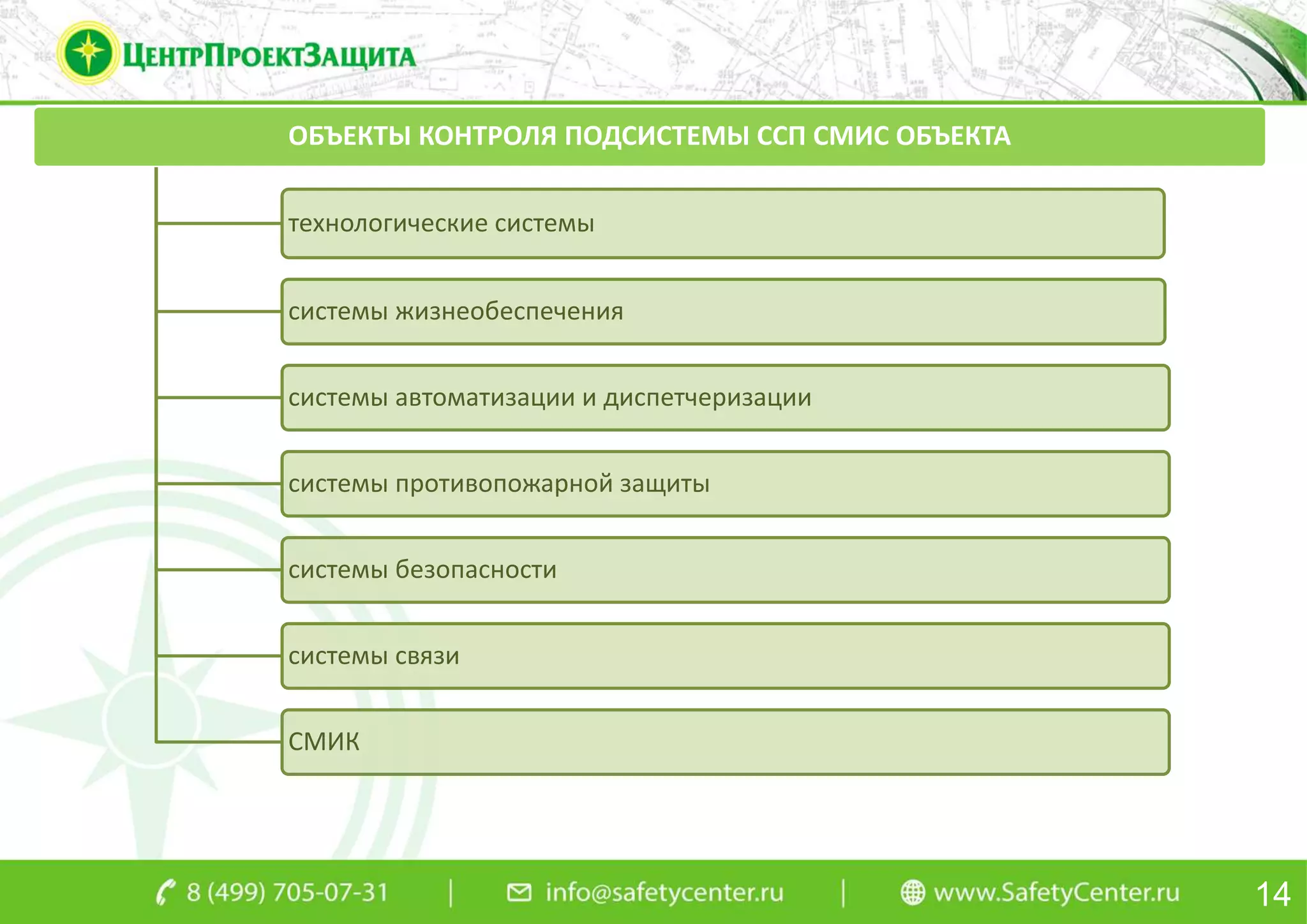

15. ОБЪЕКТЫ КОНТРОЛЯ ПОДСИСТЕМЫ ССП СМИС ОБЪЕКТА
технологические системы
системы жизнеобеспечения
системы автоматизации и диспетчеризации
системы противопожарной защиты
системы безопасности
системы связи
СМИК
14

16. СОСТАВ ОСНОВНОГО ОБОРУДОВАНИЯ ССП СМИС
• программный комплекс сбора, обработки данных мониторинга,
формирования и передачи информации
• локальная вычислительная сеть СМИС
• оборудование автоматической передачи коротких сообщений
(SMS)
• АРМ СМИС, включающий мониторы оперативного мониторинга
и поддержки принятия решения
• комплекс средств связи с органами повседневного управления
РСЧС
• серверы СМИС для обеспечения сопряжения с инженерными системами объекта,
информационного сопряжения с органами повседневного управления РСЧС
• оборудование удаленного сбора данных СМИС (навесные шкафы СМИС (контроллеры, модули
удаленного ввода и т.д.).
16

17. 16

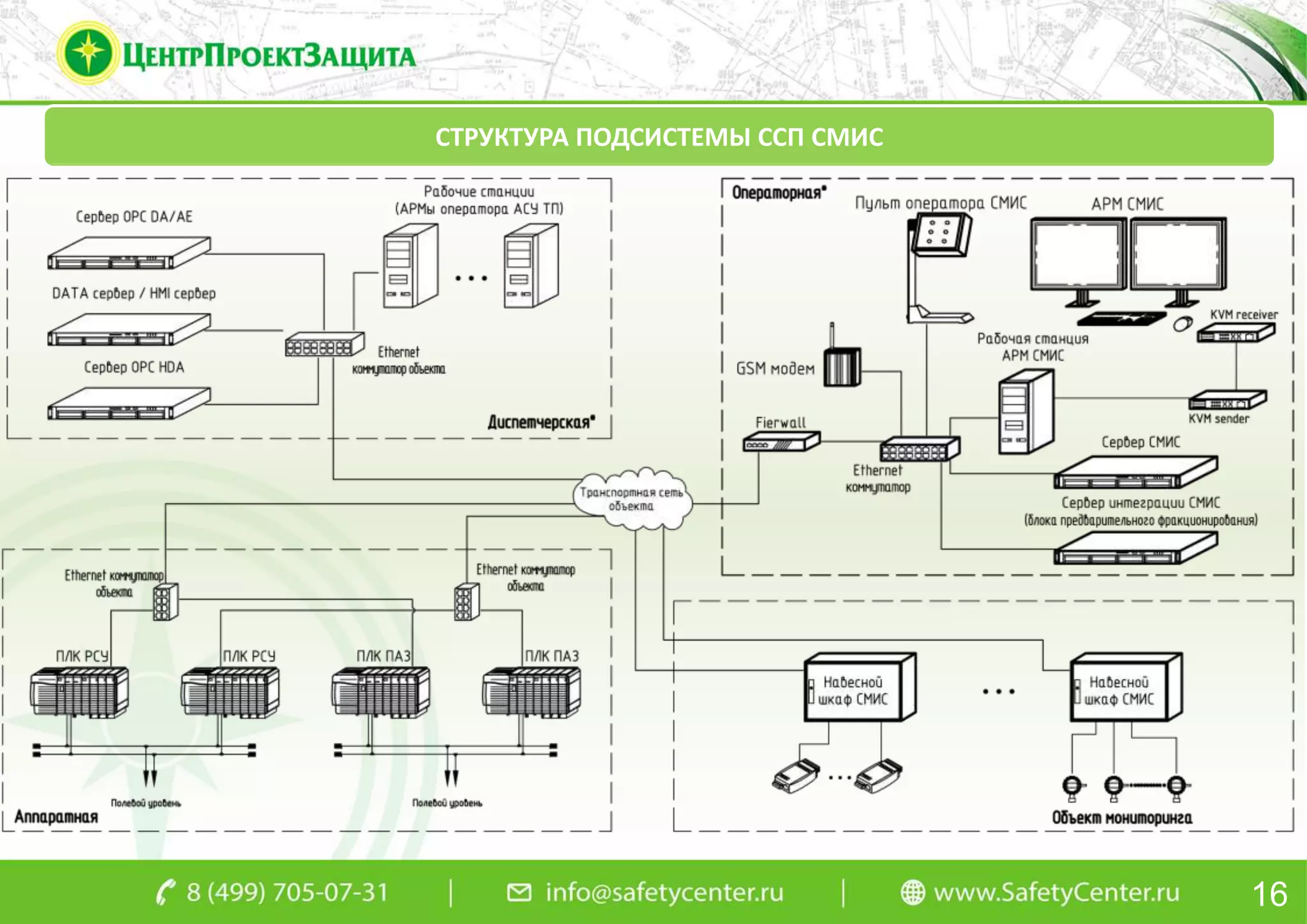

СТРУКТУРА ПОДСИСТЕМЫ ССП СМИС

18. 17

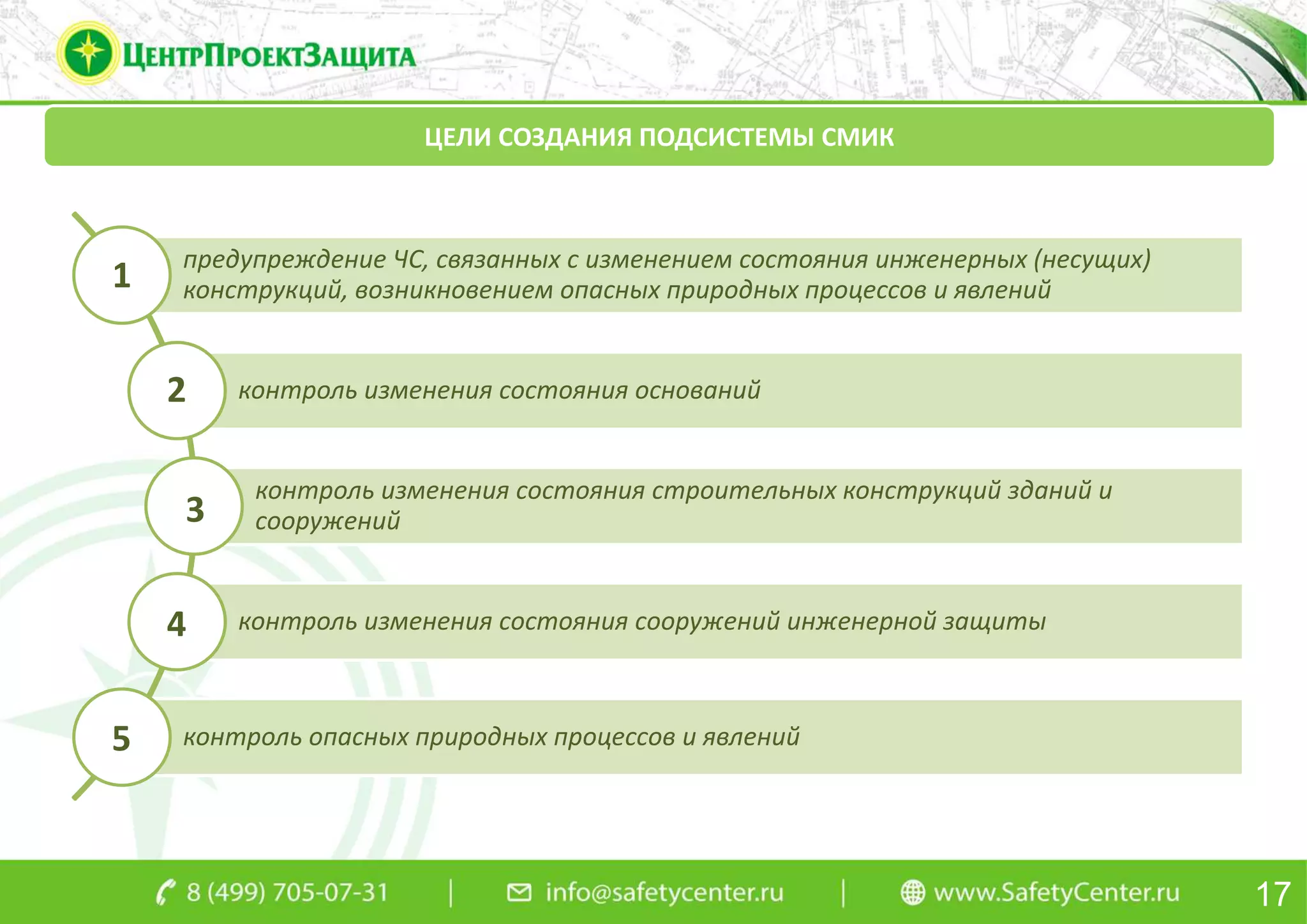

ЦЕЛИ СОЗДАНИЯ ПОДСИСТЕМЫ ССП СМИСЦЕЛИ СОЗДАНИЯ ПОДСИСТЕМЫ СМИК
предупреждение ЧС, связанных с изменением состояния инженерных (несущих)
конструкций, возникновением опасных природных процессов и явлений
контроль изменения состояния оснований
контроль изменения состояния строительных конструкций зданий и
сооружений
контроль изменения состояния сооружений инженерной защиты
контроль опасных природных процессов и явлений
1
2
3
4
5

19. 18
ЦЕЛИ СОЗДАНИЯ ПОДСИСТЕМЫ ССП СМИСКАТЕГОРИИ ОБЪЕКТОВ, ПОДЛЕЖАЩИХ ОБЯЗАТЕЛЬНОМУ ОСНАЩЕНИЮ СМИК
• объекты высотой более чем 100 метров
• объекты с пролетом более чем 100 метров
• объекты с наличием консоли более чем 20
метров
• объекты с заглублением подземной части (полностью или
частично) ниже планировочной отметки земли более чем
10 метров
• объекты с наличием конструкций и конструкционных систем, в отношении которых
применяются нестандартные методы расчета с учетом физических или геометрических
нелинейных свойств либо разрабатываются специальные методы расчета
• объекты, расположенные в сейсмоопасной зоне или в районах с карстовыми или
суффозионными процессами

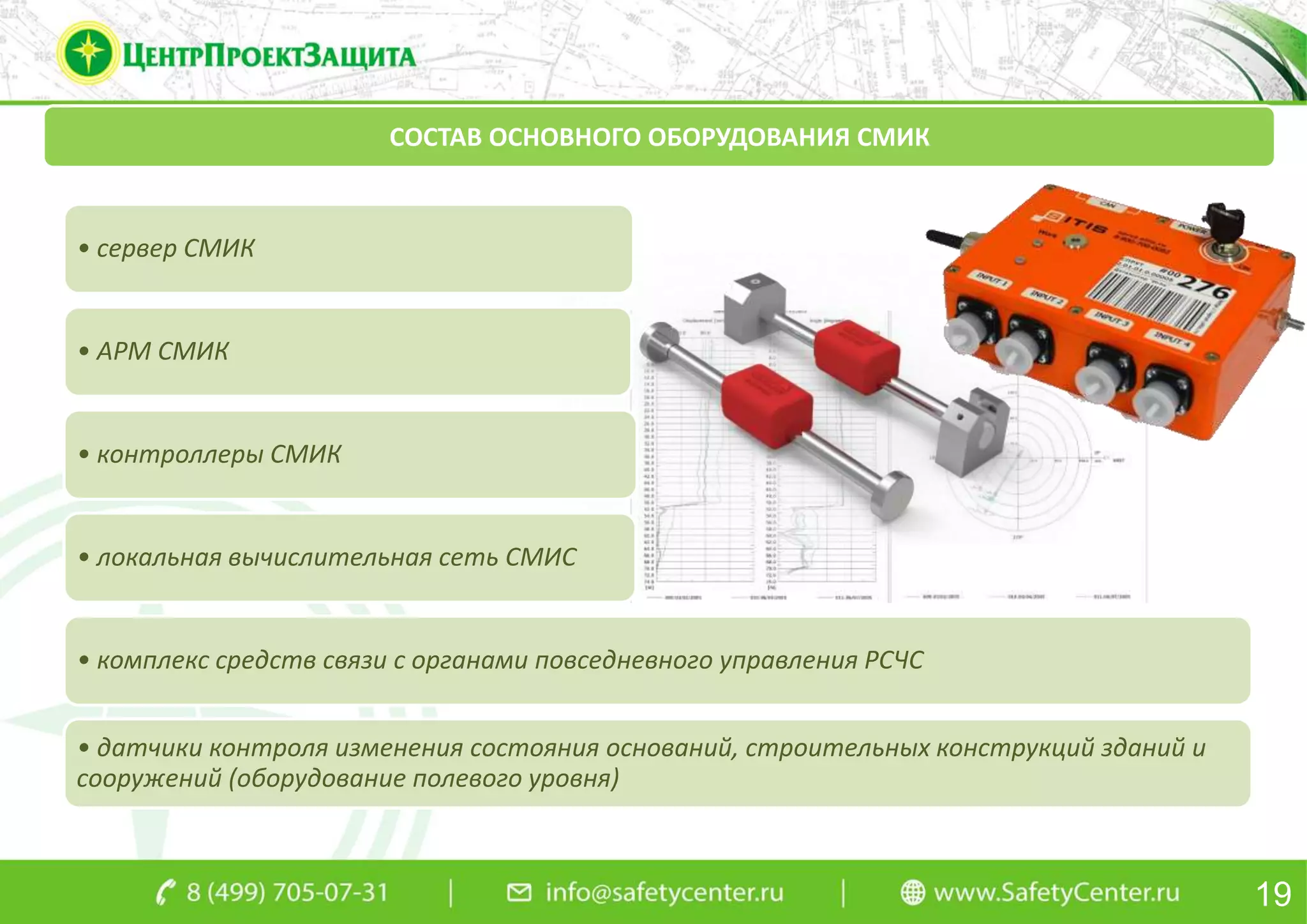

20. СОСТАВ ОСНОВНОГО ОБОРУДОВАНИЯ СМИК
• сервер СМИК
• АРМ СМИК
• контроллеры СМИК
• локальная вычислительная сеть СМИС
• комплекс средств связи с органами повседневного управления РСЧС
• датчики контроля изменения состояния оснований, строительных конструкций зданий и
сооружений (оборудование полевого уровня)
19

21. 20

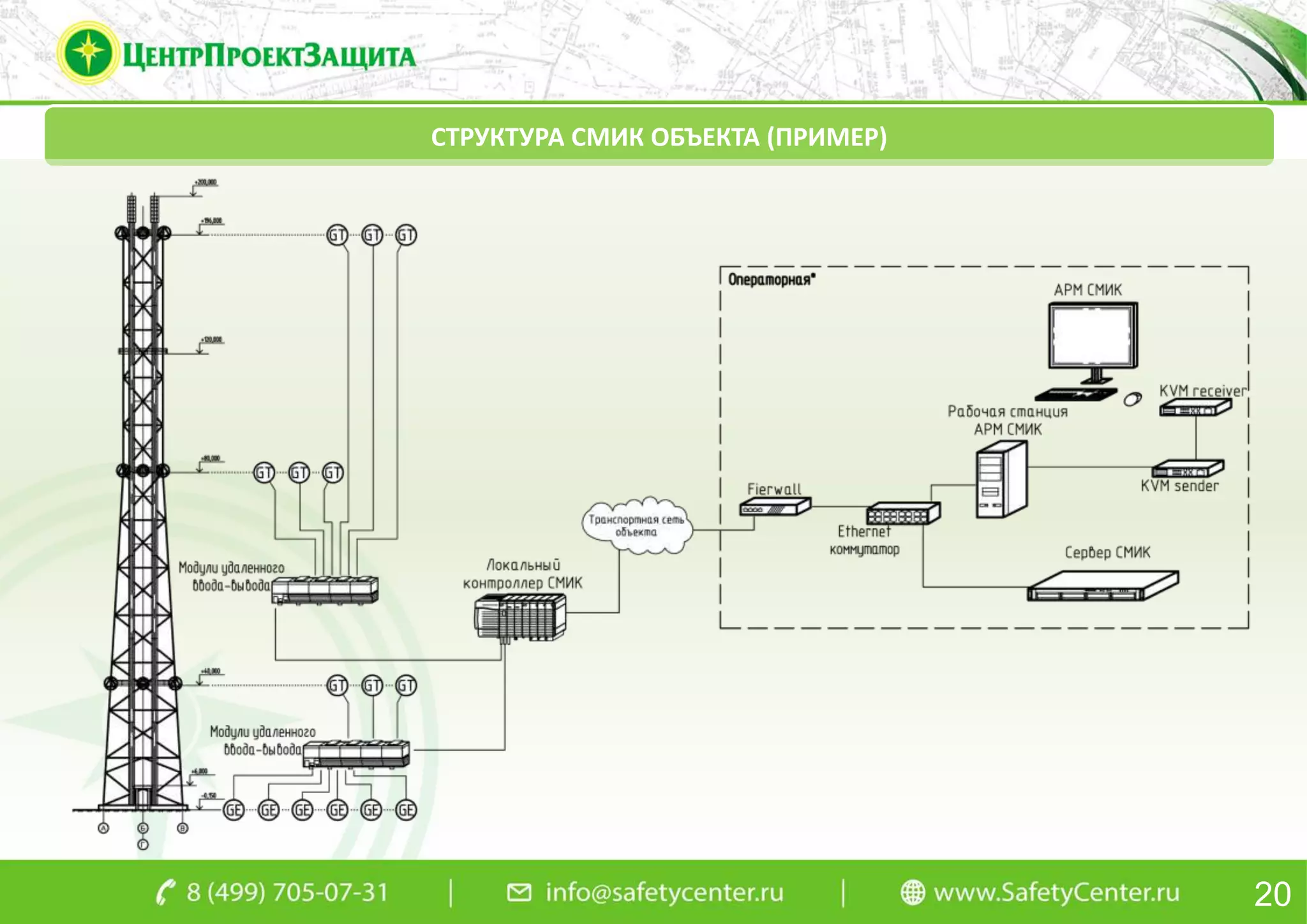

СТРУКТУРА СМИК ОБЪЕКТА (ПРИМЕР)

22. 21
ОСНАЩЕНИЯ СМИК ОБЪЕКТА (ПРИМЕР)

23. 22

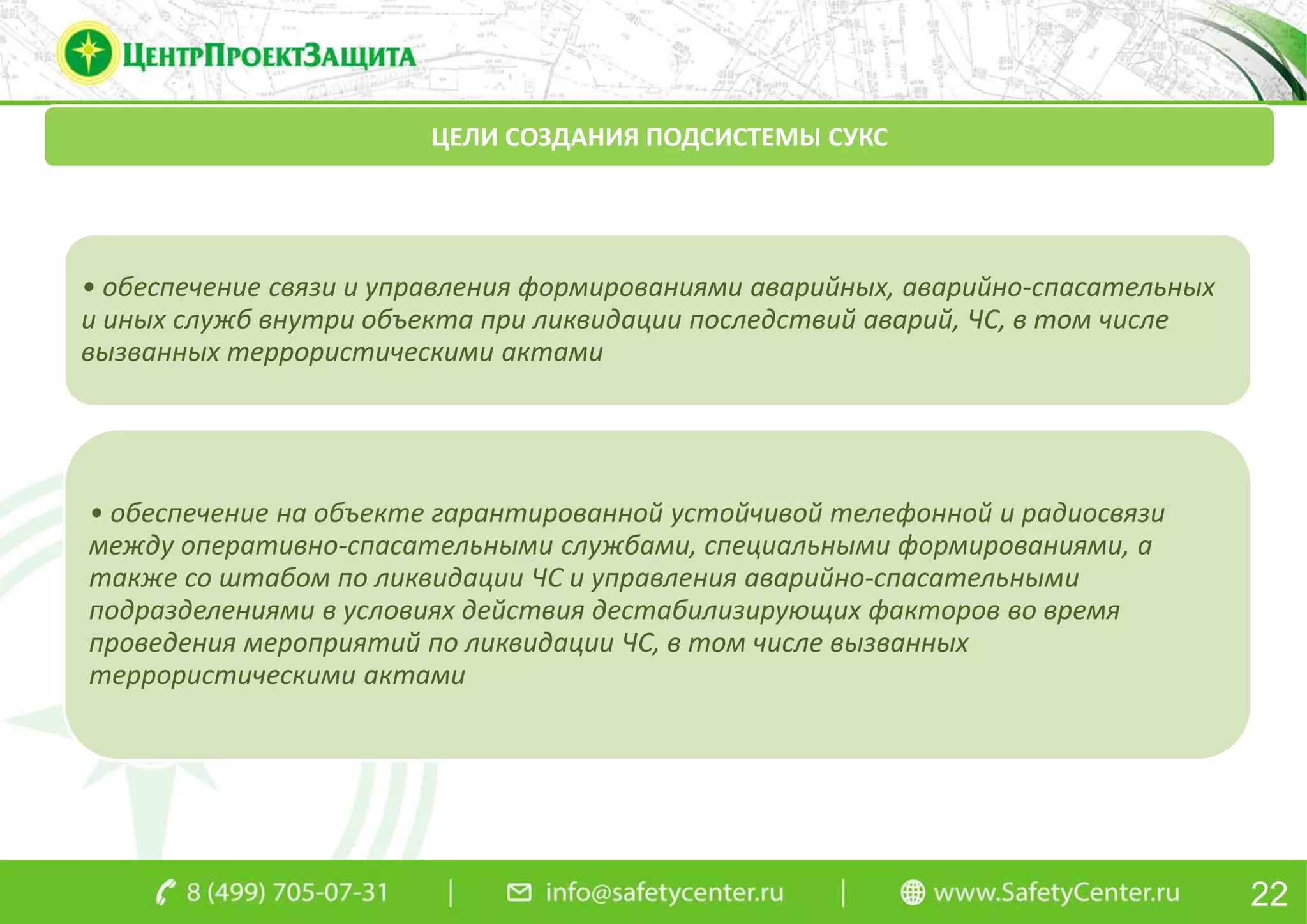

ЦЕЛИ СОЗДАНИЯ ПОДСИСТЕМЫ СУКС
• обеспечение связи и управления формированиями аварийных, аварийно-спасательных
и иных служб внутри объекта при ликвидации последствий аварий, ЧС, в том числе
вызванных террористическими актами
• обеспечение на объекте гарантированной устойчивой телефонной и радиосвязи
между оперативно-спасательными службами, специальными формированиями, а
также со штабом по ликвидации ЧС и управления аварийно-спасательными
подразделениями в условиях действия дестабилизирующих факторов во время
проведения мероприятий по ликвидации ЧС, в том числе вызванных
террористическими актами

24. 23

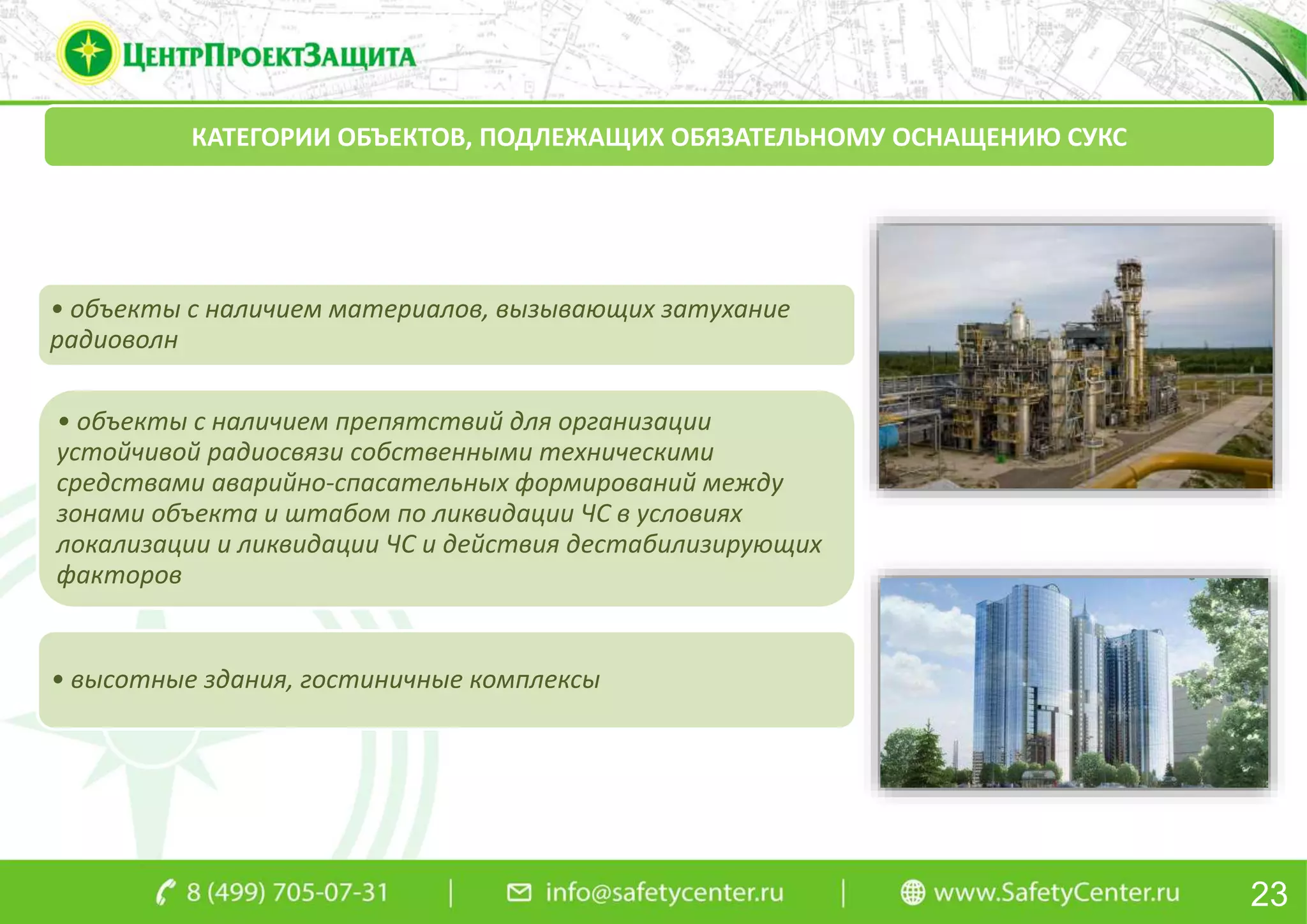

КАТЕГОРИИ ОБЪЕКТОВ, ПОДЛЕЖАЩИХ ОБЯЗАТЕЛЬНОМУ ОСНАЩЕНИЮ СУКС
• объекты с наличием материалов, вызывающих затухание
радиоволн
• объекты с наличием препятствий для организации
устойчивой радиосвязи собственными техническими
средствами аварийно-спасательных формирований между
зонами объекта и штабом по ликвидации ЧС в условиях
локализации и ликвидации ЧС и действия дестабилизирующих
факторов
• высотные здания, гостиничные комплексы

25. СОСТАВ ОСНОВНОГО ОБОРУДОВАНИЯ СУКС
Система оперативной радиосвязи городских служб безопасности и экстренных служб
подсистема программируемых ретрансляторов радиосвязи
подсистема антенно-фидерных устройств (АФУ)
источники бесперебойного питания
аппаратно-программный комплекс настройки
Система оперативной, чрезвычайной телефонной связи
структурированная кабельная сеть
коммутационное оборудование
источники бесперебойного питания
оборудование и программное обеспечение АТС
24

26. 25

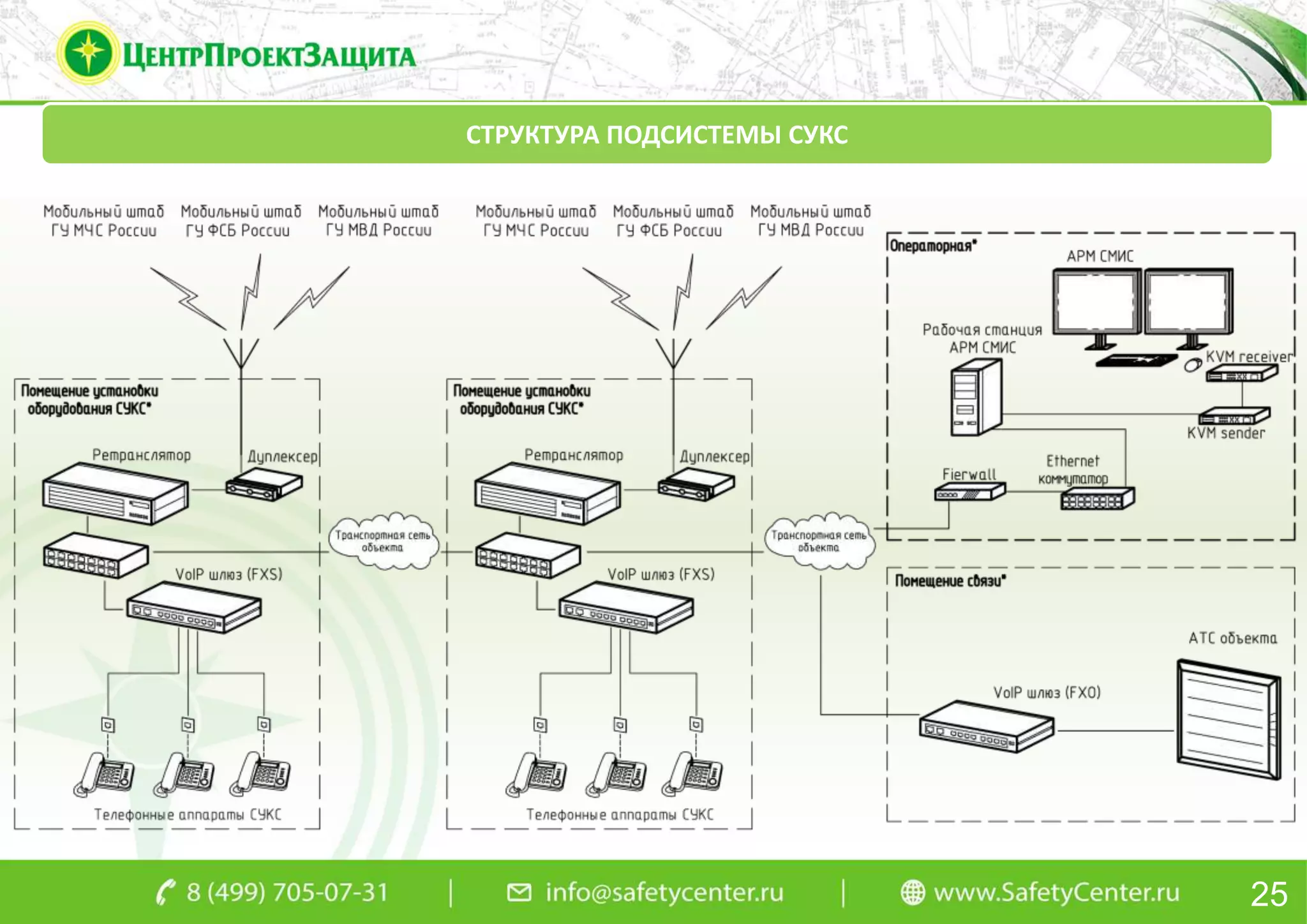

СТРУКТУРА ПОДСИСТЕМЫ СУКС

27. 26

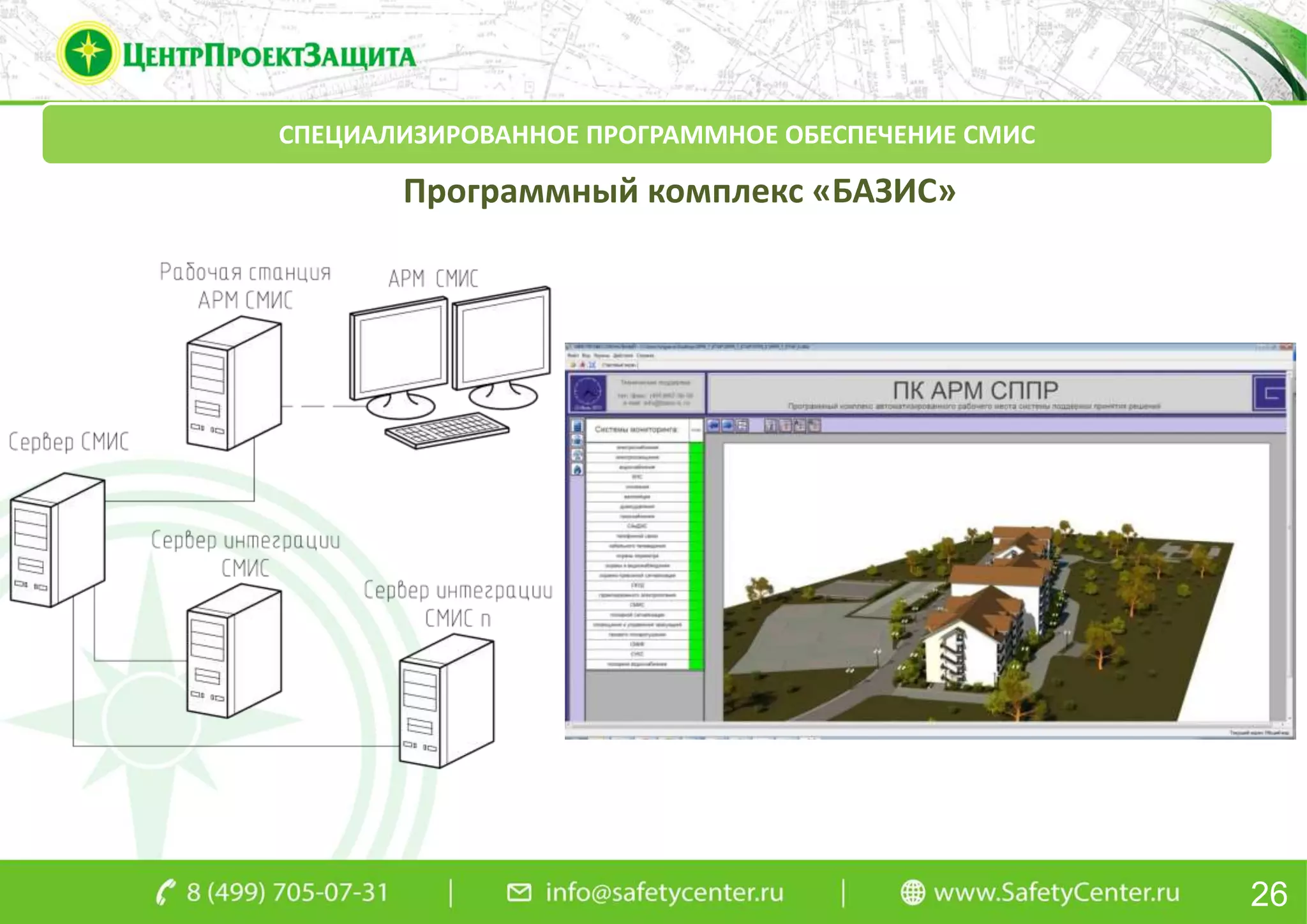

СПЕЦИАЛИЗИРОВАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СМИС
Программный комплекс «БАЗИС»

28. 27
СПЕЦИАЛИЗИРОВАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СМИС
Программный комплекс «SODIS Building. SMIS»

29. 28

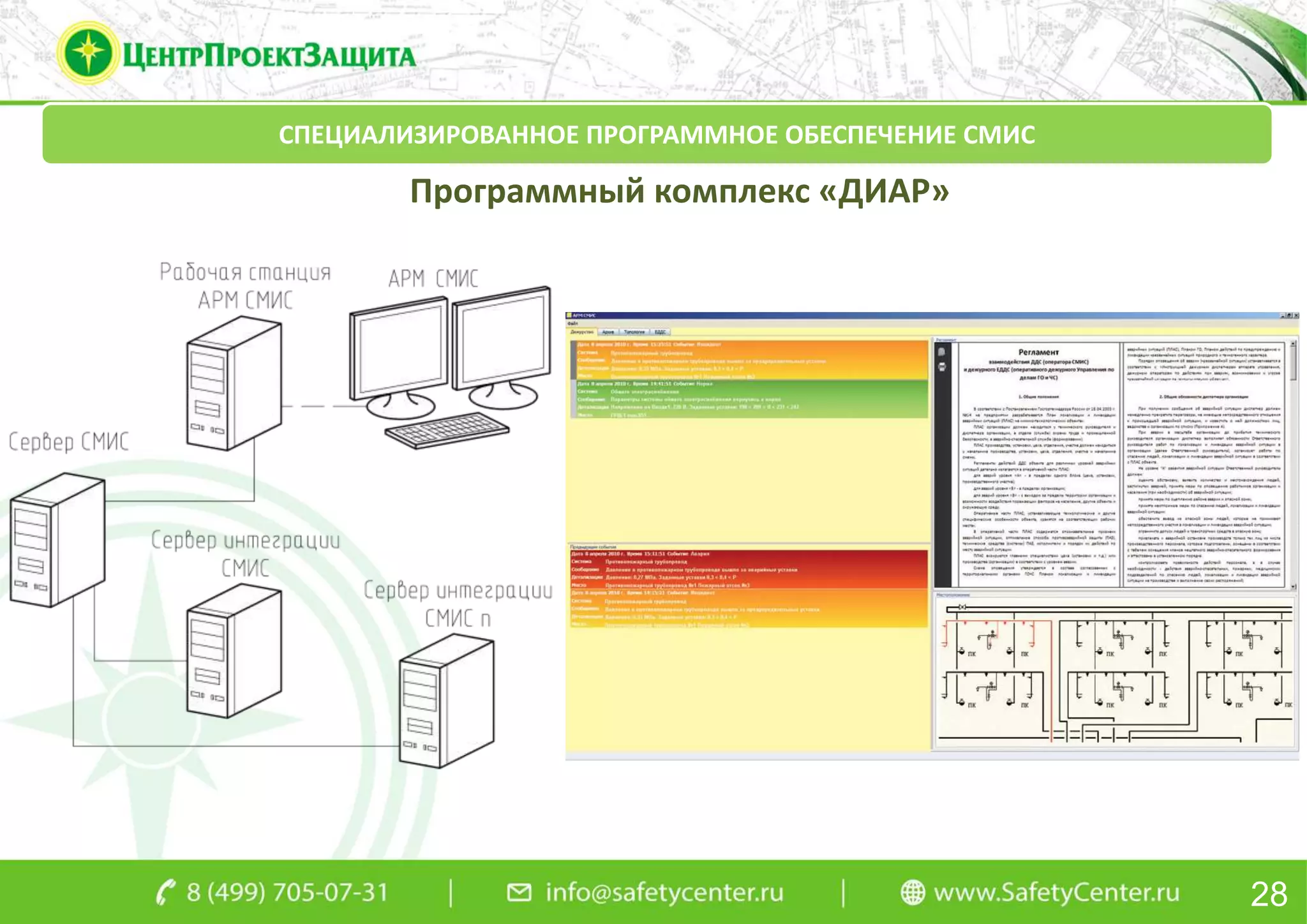

СПЕЦИАЛИЗИРОВАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СМИС
Программный комплекс «ДИАР»

30. 29
ОБЩИЙ ВИД ШКАФОВ СМИС

31. 30
СПАСИБО
ЗА ВНИМАНИЕ!
