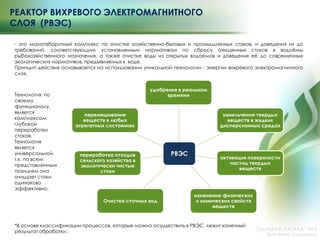

РЕАКТОР ВИХРЕВОГО ЭЛЕКТРОМАГНИТНОГО
СЛОЯ (РВЭС)
- это малогабаритный комплекс по очистке хозяйственно-бытовых и промышленных стоков, и доведения их до
требований, соответствующим установленным нормативам по сбросу очищенных стоков в водоѐмы
рыбохозяйственного назначения, а также очистке воды из открытых водоемов и доведения еѐ до современных
экологических нормативов, предъявляемых к воде.
Принцип действия основывается на использовании уникальной технологии - энергии вихревого электромагнитного
слоя.
РВЭС
удобрения в реальном
времени
измельчение твердых
веществ в жидких
дисперсионных средах
активация поверхности
частиц твердых
веществ
изменение физических
и химических свойств
веществ
переработка отходов
сельского хозяйства в
экологически чистые
стоки
перемешивание
веществ в любых
агрегатных состояниях
Очистка сточных вод
*В основе классификации процессов, которые можно осуществить в РВЭС, лежит конечный
результат обработки.
Технология, по
своему
функционалу,
является
комплексом
глубокой
переработки
стоков.
Технология
является
универсальной,
т.к. по всем
представленным
позициям она
очищает стоки
одинаково
эффективно.

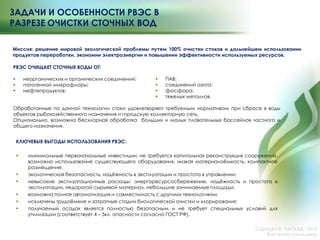

КЛЮЧЕВЫЕ ВЫГОДЫ ИСПОЛЬЗОВАНИЯ РВЭС:
 минимальные первоначальные инвестиции: не требуется капитальная реконструкция сооружений,
возможно использование существующего оборудования, низкая материалоѐмкость, компактное
размещение;
 экологическая безопасность, надѐжность в эксплуатации и простота в управлении;
 невысокие эксплуатационные расходы: энергоресурсосбережение, надѐжность и простота в
эксплуатации, недорогой сырьевой материал, небольшие занимаемые площади;
 возможна полная автоматизация и совместимость с другими технологиями;
 исключены трудоѐмкие и затратные стадии биологической очистки и хлорирования;
 получаемый осадок является полностью безопасным и не требует специальных условий для
утилизации (соответствует 4 – 5кл. опасности согласно ГОСТ РФ).
ЗАДАЧИ И ОСОБЕННОСТИ РВЭС В
РАЗРЕЗЕ ОЧИСТКИ СТОЧНЫХ ВОД
РВЭС ОЧИЩАЕТ СТОЧНЫЕ ВОДЫ ОТ:
 неорганических и органических соединений;
 патогенной микрофлоры;
 нефтепродуктов;
Обработанные по данной технологии стоки удовлетворяют требуемым нормативам при сбросе в воды
объектов рыбохозяйственного назначения и городскую коллекторную сеть.
Опционально, возможна бесхлорная обработка больших и малых плавательных бассейнов частного и
общего назначения.
Миссия: решение мировой экологической проблемы путем 100% очистки стоков и дальнейшем использовании
продуктов переработки, экономии электроэнергии и повышении эффективности используемых ресурсов.
 ПАВ;
 соединений азота;
 фосфора;
 тяжелых металлов.

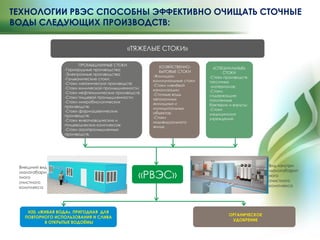

ТЕХНОЛОГИИ РВЭС СПОСОБНЫ ЭФФЕКТИВНО ОЧИЩАТЬ СТОЧНЫЕ
ВОДЫ СЛЕДУЮЩИХ ПРОИЗВОДСТВ:

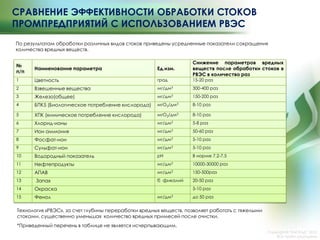

СРАВНЕНИЕ ЭФФЕКТИВНОСТИ ОБРАБОТКИ СТОКОВ
ПРОМПРЕДПРИЯТИЙ С ИСПОЛЬЗОВАНИЕМ РВЭС
№
п/п
Наименование параметра Ед.изм.
Снижение параметров вредных
веществ после обработки стоков в
РВЭС в количество раз
1 Цветность град 15-20 раз
2 Взвешенные вещества мг/дм3 300-400 раз
3 Железо(общее) мг/дм3 150-200 раз
4 БПК5 (Биологическое потребление кислорода) мгO2/дм3 8-10 раз
5 ХПК (химическое потребление кислорода) мгO2/дм3 8-10 раз
6 Хлорид-ионы мг/дм3 5-8 раз
7 Ион аммония мг/дм3 50-60 раз
8 Фосфат-ион мг/дм3 5-10 раз
9 Сульфат-ион мг/дм3 5-10 раз
10 Водородный показатель pH В норме 7,2-7,5
11 Нефтепродукты мг/дм3 10000-30000 раз
12 АПАВ мг/дм3 150-500раз
13 Запах б фикалий 20-50 раз
14 Окраска 5-10 раз
15 Фенол мг/дм3 до 50 раз
По результатам обработки различных видов стоков приведены усредненные показатели сокращения
количества вредных веществ.
*Приведенный перечень в таблице не является исчерпывающим.
Технология «РВЭС», за счет глубины переработки вредных веществ, позволяет работать с тяжелыми
стоками, существенно уменьшая количество вредных примесей после очистки.

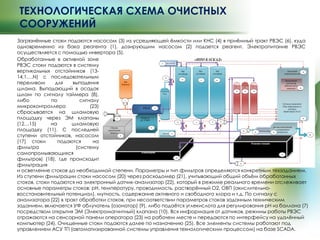

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ОЧИСТНЫХ
СООРУЖЕНИЙ
Загрязнѐнные стоки подаются насосом (3) из усредняющей ѐмкости или КНС (4) в приѐмный тракт РВЭС (6), куда
одновременно из бака реагента (1), дозирующим насосом (2) подается реагент. Электропитание РВЭС
осуществляется с помощью инвертора (5).
и осветление стоков до необходимой степени. Параметры и тип фильтров определяются конкретным техзаданием.
Из ступени фильтрации стоки насосом (20) через расходомер (21), учитывающий общий объѐм обработанных
стоков, стоки подаются на электронный датчик-анализатор (22), который в режиме реального времени отслеживает
основные параметры стоков: pH, температуру, проводимость, растворѐнный О2, ОВП (окислительно-
восстановительный потенциал), мутность, содержание активного и свободного хлора и т.д. По сигналу с
анализатора (22) в тракт обработки стоков, при несоответствии параметров стоков заданным техническим
заданием, включается УФ облучатель (озонатор) (9), либо подаѐтся углекислота для регулирования pH из баллона (7)
посредством открытия ЭМ (Электромагнитный) клапана (10). Вся информация от датчиков, режимы работы РВЭС
отражаются на сенсорной панели оператора (23) на рабочем месте и передаются по интерфейсу на удалѐнный
компьютер (24). Очищенные стоки подаются далее по назначению (25). Все элементы системы работают под
управлением АСУ ТП (автоматизированной системы управления технологическим процессом) на базе SCADA.
Обработанные в активной зоне
РВЭС стоки подаются в систему
вертикальных отстойников (13-
14,1….N) с последовательным
переливом для выпадения
шлама. Выпадающий в осадок
шлам по сигналу таймера (8),
либо по сигналу
микроконтроллера (23)
сбрасывается на шламовую
площадку через ЭМ клапаны
(12…15) на шламовую
площадку (11). С последней
ступени отстойников, насосом
(17) стоки подаются на
фильтра (систему
самопромывающихся
фильтров) (18), где происходит
фильтрация

КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 реактор вихревого электромагнитного
слоя («РВЭС» с функцией
полуавтоматической загрузки
ферромагнитов);
 частотные преобразователи для
управления «РВЭС»— согласно ТЗ
заказчика;
насосное оборудование;
 батарея гидроциклонов;
 система шламоудаления;
 блок фильтров второй ступени;
 ѐмкости реагентного хозяйства, (м3) -
согласно ТЗ заказчика;
 станция приготовления и дозирования
реагента- согласно ТЗ заказчика;
 установка промышленного озонирования
стоков с деструктором озона— 1 шт.;
 трубопроводы, запорная арматура;
 оборудование среднего напряжения;
 АСУТП;
 другое вспомогательное оборудование.
1. Производительность по очистке
стоков – от 2 м3 /час до 4 000
м3/час
2. Производительность по очистке
воды – от 2 м3 /час до 4 000 м3/час
3. Расчѐтное часовое потребление
электроэнергии на обработку 1 м3
воды – 0,35-0,75 кВт*ч.
4. Весь комплекс локальных
очистных сооружений
располагается в одном модуле и
имеет высокую заводскую
готовность к установке и вводу в
эксплуатацию;
5. Категория электроснабжения
потребителей — II;
6. Вспомогательные
аккумулирующие резервуары
обеспечивает Заказчик.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:КОМПЛЕКТАЦИЯ ЛИНИИ ВОДООЧИСТКИ:

Речная вода до очистки РВЭС
Речная вода после очистки
РВЭС
Фенол исходный Фенол после очистки

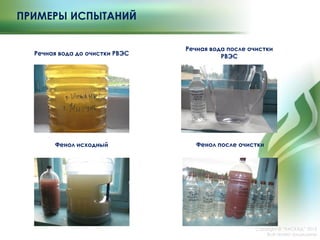

ПРИМЕРЫ ИСПЫТАНИЙ

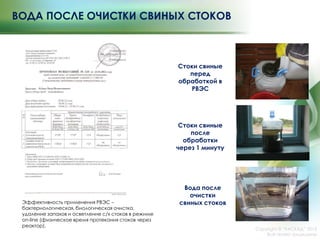

ВОДА ПОСЛЕ ОЧИСТКИ СВИНЫХ СТОКОВ
Стоки свиные
после
обработки
через 1 минуту
Эффективность применения РВЭС –
бактериологическая, биологическая очистка,
удаление запахов и осветление с/х стоков в режиме
on-line (физическое время протекания стоков через
реактор).
Стоки свиные
перед
обработкой в
РВЭС
Вода после
очистки
свиных стоков

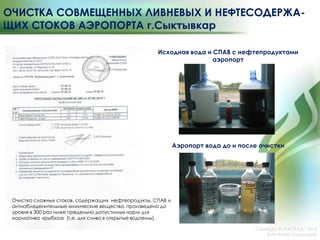

Исходная вода и СПАВ с нефтепродуктами
аэропорт
Аэропорт вода до и после очистки
Очистка сложных стоков, содержащих нефтепродукты, СПАВ и
антиобледенительные химические вещества, произведена до
уровня в 300 раз ниже предельно допустимых норм для
норматива «рыбхоз» (т.е. для слива в открытые водоемы).
ОЧИСТКА СОВМЕЩЕННЫХ ЛИВНЕВЫХ И НЕФТЕСОДЕРЖА-
ЩИХ СТОКОВ АЭРОПОРТА г.Сыктывкар

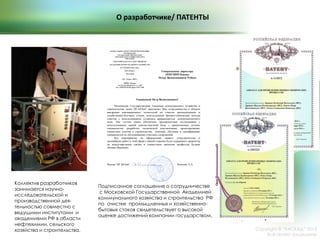

О разработчике/ ПАТЕНТЫ
Коллектив разработчиков
занимается научно-
исследовательской и
производственной дея-
тельностью совместно с
ведущими институтами и
академиями РФ в области
нефтехимии, сельского
хозяйства и строительства.
Подписанное соглашение о сотрудничестве
с Московской Государственной Академией
коммунального хозяйства и строительства РФ
по очистке промышленных и хозяйственно-
бытовых стоков свидетельствует о высокой
оценке достижений компании государством.

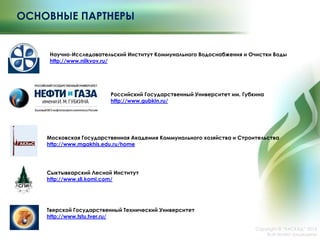

ОСНОВНЫЕ ПАРТНЕРЫ
Научно-Исследовательский Институт Коммунального Водоснабжения и Очистки Воды
http://www.niikvov.ru/
Российский Государственный Университет им. Губкина
http://www.gubkin.ru/
Московская Государственная Академия Коммунального хозяйства и Строительства
http://www.mgakhis.edu.ru/home
Сыктывкарский Лесной Институт
http://www.sli.komi.com/
Тверской Государственный Технический Университет
http://www.tstu.tver.ru/
