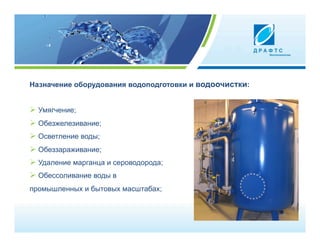

2. Назначение оборудования водоподготовки и водоочистки:
 Умягчение;
 Обезжелезивание;
 Oсветление воды;
 Oбеззараживание;
 Удаление марганца и сероводорода;
 Обессоливание воды в
промышленных и бытовых масштабах;

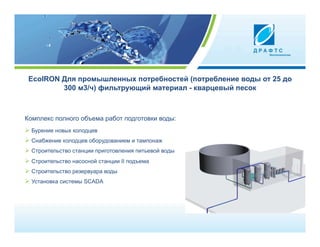

3. EcoIRON Для промышленных потребностей (потребление воды от 25 до
300 м3/ч) фильтрующий материал - кварцевый песок
Комплекс полного объема работ подготовки воды:
 Бурение новых колодцев
 Снабжение колодцев оборудованием и тампонаж
 Строительство станции приготовления питьевой воды
 Строительство насосной станции II подъема
 Строительство резервуара воды
 Установка системы SCADA

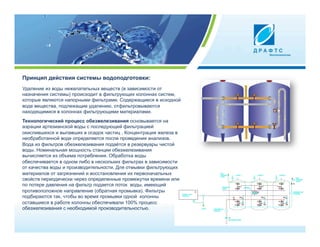

5. Принцип действия системы водоподготовки:
Удаление из воды нежелательных веществ (в зависимости от
назначения системы) происходит в фильтрующих колоннах систем,
которые являются напорными фильтрами. Содержащиеся в исходной
воде вещества, подлежащие удалению, отфильтровываются
находящимися в колоннах фильтрующими материалами.
Технологический процесс обезжелезивания основывается на
аэрации артезианской воды с последующей фильтрацией
окислившихся и выпавших в осадок частиц . Концентрация железа в
необработанной воде определяется после проведения анализов.
Вода из фильтров обезжелезивания подаётся в резервуары чистой
воды. Номинальная мощность станции обезжелезивания
вычисляется из объема потребления. Обработка воды
обеспечивается в одном либо в нескольких фильтрах в зависимости
от качества воды и производительности. Для отмывки фильтрующих
материалов от загрязнений и восстановления их первоначальных
свойств периодически через определенные промежутки времени или
по потере давления на фильтр подается поток воды, имеющий
противоположное направление (обратная промывка). Фильтры
подбираются так, чтобы во время промывки одной колонны
оставшиеся в работе колонны обеспечивали 100% процесс
обезжелезивания с необходимой производительностью.

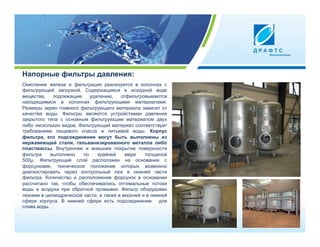

6. Напорные фильтры давления:
Окисление железа и фильтрация реализуется в колоннах с
фильтрующей загрузкой. Содержащиеся в исходной воде
вещества, подлежащие удалению, отфильтровываются
находящимися в колоннах фильтрующими материалами.
Размеры зерен главного фильтрующего материала зависят от
качества воды. Фильтры являются устройствами давления
закрытого типа с основным фильтрующим материалом двух
либо нескольких видов. Фильтрующий материал соответствует
требованиям пищевого класса и питьевой воды. Корпус
фильтра, его подсоединения могут быть выполнены из
нержавеющей стали, гальванизированного металла либо
пластмассы. Внутреннее и внешнее покрытие поверхности
фильтра выполнено по крайней мере толщиной
500µ. Фильтрующий слой расположен на основании с
форсунками, техническое положение которых возможно
диагностировать через контрольный люк в нижней части
фильтра. Количество и расположение форсунок в основании
рассчитано так, чтобы обеспечивались оптимальные потоки
воды и воздуха при обратной промывке. Фильтр оборудован
люками в цилиндрической части, а также в верхней и в нижней
сфере корпуса. В нижней сфере есть подсоединение для
слива воды.

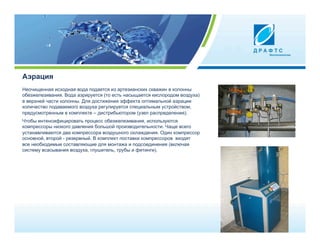

7. Аэрация
Неочищенная исходная вода подается из артезианских скважин в колонны
обезжелезивания. Вода аэрируется (то есть насыщается кислородом воздуха)
в верхней части колонны. Для достижения эффекта оптимальной аэрации
количество подаваемого воздуха регулируется специальным устройством,
предусмотренным в комплекте – дистрибьютором (узел распределения).
Чтобы интенсифицировать процесс обезжелезивания, используются
компрессоры низкого давления большой производительности. Чаще всего
устанавливаются два компрессора воздушного охлаждения. Один компрессор
основной, второй - резервный. В комплект поставки компрессоров входят
все необходимые составляющие для монтажа и подсоединения (включая
систему всасывания воздуха, глушитель, трубы и фитинги).

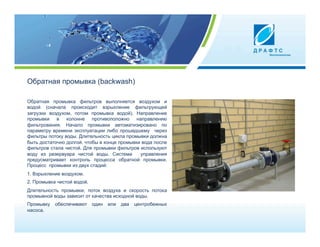

8. Oбратная промывка (backwash)
Обратная промывка фильтров выполняется воздухом и
водой (сначала происходит взрыхление фильтрующей
загрузки воздухом, потом промывка водой). Направление
промывки в колонне противоположно направлению
фильтрования. Начало промывки автоматизировано по
параметру времени эксплуатации либо прошедшему через
фильтры потоку воды. Длительность цикла промывки должна
быть достаточно долгой, чтобы в конце промывки вода после
фильтров стала чистой. Для промывки фильтров используют
воду из резервуара чистой воды. Система управления
предусматривает контроль процесса обратной промывки.
Процесс промывки из двух стадий:
1. Взрыхление воздухом.
2. Промывка чистой водой.
Длительность промывки, поток воздуха и скорость потока
промывной воды зависит от качества исходной воды.
Промывку обеспечивают один или два центробежных
насоса.

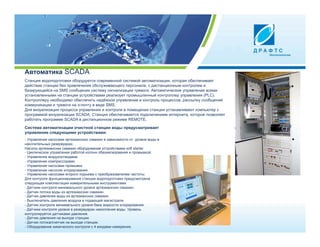

9. Автоматика SCADA
Станция водоподготовки оборудуется современной системой автоматизации, которая обеспечивает
действие станции без привлечения обслуживающего персонала, с дистанционным контролем и
базирующейся на SMS сообщених систему сигнализации тревоги. Автоматическое управление всеми
установленными на станции устройствами реализует промышленный контроллер управления (PLC).
Контроллеру необходимо обеспечить надёжное управление и контроль процессов, рассылку сообщений
коммуникации и тревоги на э-почту в виде SMS.
Для визуализации процесса управления и контроля в помещении станции устанавливают компьютер с
программой визуализации SCADA. Станция обеспечивается подключением интернета, которое позволяет
работать программе SCADA в дистанционном режиме REMOTЕ.
Система автоматизации очистной станции воды предусматривает
управление следующими устройствами:
- Управление насосами артезианских скважин в зависимости от уровня воды в
накопительных резервуарах.
Насосы артезианских скважин оборудование устройствами soft starter
- Циклическое управление работой колонн обезжелезования и промывкой.
- Управление воздухоотводами.
- Управление компрессорами.
- Управление насосами промывки.
- Управление насосом хлорирования.
- Управление насосами второго подъема с преобразователем частоты.
Для контроля функционирования станции водоподготовки предусмотрена
следующая комплектация измерительными инструментами:
- Датчики контроля минимального уровня артезианских скважин.
- Датчик потока воды из артезианских скважин.
- Датчик давления воды из артезианских скважин.
- Выключатель давления воздуха в подающей магистрали.
- Датчик контроля минимального уровня бака жидкости хлорирования.
- Датчики контроля уровня в резервуарах накопления воды. Уровень
контролируется датчиками давления.
- Датчик давления на выходе станции.
- Датчик потока/счетчик на выходе станции.
- Оборудование химического контроля с 4 входами измерения.

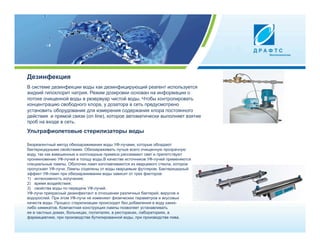

10. Дезинфекция
В системе дезинфекции воды как дезинфицирующий реагент используется
жидкий гипохлорит натрия. Режим дозировки основан на информации о
потоке очищенной воды в резервуар чистой воды. Чтобы контролировать
концентрацию свободного хлора, у дозатора в сеть предусмотрено
установить оборудование для измерения содержания хлора постоянного
действия и прямой связи (on line), которое автоматически выполняет взятие
проб на входе в сеть.
Ультрафиолетовые стерилизаторы воды
Безреагентный метод обеззараживания воды УФ-лучами, которые обладают
бактерицидными свойствами. Обеззараживать лучше всего очищенную прозрачную
воду, так как взвешенные и коллоидные примеси рассеивают свет и препятствуют
проникновению УФ-лучей в толщу воды.В качестве источников УФ-лучей применяются
специальные лампы. Оболочки ламп изготавливаются из кварцевого стекла, которое
пропускает УФ-лучи. Лампы отделены от воды кварцевым футляром. Бактерицидный
эффект УФ-ламп при обеззараживании воды зависит от трех факторов:
1) интенсивность излучения;
2) время воздействия;
3) свойства воды по передаче УФ-лучей.
УФ-лучи прекрасный дезинфектант в отношении различных бактерий, вирусов и
водорослей. При этом УФ-лучи не изменяют физических параметров и вкусовых
качеств воды. Процесс стерилизации происходит без добавления в воду каких-
либо химикатов. Компактная конструкция лампы позволяет устанавливать
ее в частных домах, больницах, госпиталях, в ресторанах, лабораториях, в
фармацевтике, при производстве бутилированной воды, при производстве пива.

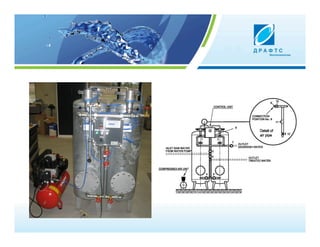

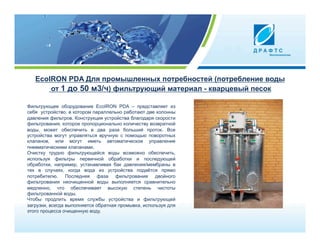

11. EcoIRON PDA Для промышленных потребностей (потребление воды
от 1 до 50 м3/ч) фильтрующий материал - кварцевый песок
Фильтрующее оборудование EcoIRON PDA – представляет из
себя устройство, в котором параллельно работают две колонны
давления фильтров. Конструкция устройства благодаря скорости
фильтрования, которое пропорционально количеству возвратной
воды, может обеспечить в два раза больший проток. Все
устройства могут управляться вручную с помощью поворотных
клапанов, или могут иметь автоматическое управление
пневматическими клапанами.
Очистку трудно фильтрующейся воды возможно обеспечить,
используя фильтры первичной обработки и последующей
обработки, например, устанавливая бак давления/мембраны в
тех в случаях, когда вода из устройства подаётся прямо
потребителю. Последняя фаза фильтрования двойного
фильтрования неочищенной воды выполняется сравнительно
медленно, что обеспечивает высокую степень чистоты
фильтрованной воды.
Чтобы продлить время службы устройства и фильтрующей
загрузки, всегда выполняется обратная промывка, используя для
этого процесса очищенную воду.
