- 6. 6イベントで扱う機材 PC タブレット ルーター プロジェクター 映像スイッチャー 音声ミキサー 各種コンバーター プレゼン用クリッカー ビデオカメラ 三脚 ： 結構たくさんある 民生機器から業務用機器まで幅広い。
- 9. 9シンプルなシステム例 物理インターフェイス 論理インターフェイス • 映像画像サイズ、周波数 • デジタル(SMPTE, ITU)/アナログ(PAL, NTSC) • 光ファイバー • HDMI • VGA • DVI-D, DVI-A • BNC(SDI) • コンポジット/S端子/コンポーネント 組み合わせ方は いろいろ OUT IN PC プロジェクター
- 10. 10規格について知る：映像編 物理インターフェイス BNC(HD-SDI) 光ファイバー VGA DVI HDMI 論理インターフェイス 画面サイズ フォーマット
- 11. 11映像： BNC(HD-SDI) 形状 使用例 特徴： 業務用映像機器で標準的に使われてい るデジタル/アナログ伝送規格。 距離は中距離まで（100m弱）。80m を超える場合、中継機器が必要。 映像種類には、HD-SDI/SD-SDI/6G- SDIなど多数。 映像のほか音声を送ることもできる。 AES/EBU、SMPTEなど。8～16chのデ ジタルオーディオを含めることが可。 BNC端子
- 12. 12映像： BNC(HD-SDI) ケーブルの読み方 75Ω Coaxial Cable L-5C2VS CANARE 203 特性インピーダンス Ｃ｜75Ω：映像信号の伝送用 Ｄ｜50Ω：無線機電力のアンテナ伝送用 外部導体 概略内径 (mm) 絶縁体 ２｜ポリエチレン Ｆ｜発砲ポリエチレン 外部導体 B｜アルミ箔付きプラスチックテープ＋導体編組 V｜一重導体編組 W｜二重導体編組 S｜芯線が単線ではなく多数の銅線のスクエア構造 https://ja.wikipedia.org/wiki/%E5%90%8C%E8%BB%B8%E3%82%B1%E3%83%BC%E3%83%96%E3%83%AB
- 13. 13映像：光ファイバー 特徴： 高速・大容量(～数Tbps)を長距離(～数 10km単位)損失が少なくデジタル信号 を伝達できる。 中心部の狭い範囲を光が通るシングル モードと広い範囲を光が通るマルチ モードがある。 映像機器やLANなどでよくつかわれて いるのは、シングルモード。シングル モードのほうが情報損失が少なく、長 距離を送るのに向いている。 金属製ケーブルに比べて軽量だが、や や高価。 形状 使用例 LC端子SC端子 (SCF端子)
- 14. 14映像： VGA 特徴： アナログ映像端子。D-SUB15端子とも いう。 ここ数年前までパソコンの映像端子と して広くつかわれていた。 画質はデジタルより劣るがアナログで 転送するためデータの劣化に強く、～ 50mの長さにも対応。 形状 15ピン端子。 ほかにmini-VGA端子もある。
- 15. 15映像： DVI 特徴： DVIには、デジタルとアナログに両方 対応したDVI-I、アナログのみ対応した DVI-A、デジタルのみ対応したDVI-D の3種ある。 アナログはVGAと互換性があり、デジ タルはHDMIと互換性がある。変換コ ネクタを使うとそれぞれ変換すること が可能。 シングルリンクとより大きな画面を扱 うためのデュアルリンクの仕様がある。 ケーブルの長さは、～5m程度まで。 形状 29ピン。DVI-I、A、Dそれぞれに よって使用されるピンが異なる。
- 16. 16映像： HDMI 特徴： DVIの規格をもとに著作権保護や音声伝達 機能を追加したデジタルの規格。 HDMIの規格バージョンは多数ある。 1.0/1.1/1.2/1.2a/1.3/1.3a/1.4(4K,3D等対 応)/1.4a/2.0/2.0a HDMIケーブルの規定はない。通常は～ 7m弱まで。数10m対応したものもあるが、 あまり一般的でない。 著作権保護のHDCP信号を含む場合、長い ケーブルでは情報のロスが起きやすいの で注意（ほぼ含んでいる）。 形状 一般的によく使われているのは、 19ピンのタイプA。ほかにビデオ カメラで使われているミニHDMI 端子（タイプC）、携帯などで使 われているマイクロHDMI端子 （タイプD）などがある。
- 18. 18映像：映像フォーマット 高圧縮形式（通常画質） H.264 (最大色深度8～10bit、1080p 29.97fps で約10～20Mbps前後) 低圧縮形式（高画質、色情報を多く持つ) ProRes422 LT(最大色深度10bit、1080p 29.97fpsで約100Mbps) ProRes422(最大色深度10bit、1080p 29.97fpsで約150Mbps) ProRes422 HQ(最大色深度10bit、1080p 29.97fpsで約220Mbps) ProRes4444(最大色深度16bit、1080p 29.97fpsで約330Mbps) ⇒YouTubeにアップロードするデータ形式 ⇒編集時に利用するデータ形式 (P)rogressive (I)nterlace ※最近はpが主流。古めの機器 はiしか対応していないことも。 ※収録は、1080p29.97fpsの予定 ※ProResは、Progressiveの模様。

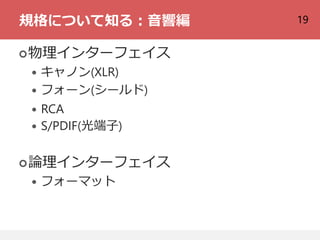

- 19. 19規格について知る：音響編 物理インターフェイス キャノン(XLR) フォーン(シールド) RCA S/PDIF(光端子) 論理インターフェイス フォーマット
- 20. 20音響：キャノン(XLR) 特徴： 米国Cannon社が開発したケーブル。 XLRケーブルとも呼ぶ。 ノイズに強いバランスケーブル。抜き 差しのノイズを押さえる構造から音響 で使われるケーブルの業界標準となる。 ケーブル経由で電源を供給するものを 特にファントム電源と呼ぶ（マイクで 主に使用）。 ～数10mの長さのケーブルがある。 形状 メス オス
- 21. 21音響：フォーン(シールド) 形状 特徴： 民生機から業務用機器まで幅広くつかわれ ている。 TS(2極、モノラル)、TRS(3極、ステレオ)プ ラグが存在する。ほかにマイク機能を持っ た4極プラグもあり、規格が乱立している。 オスをフォーンプラグ、メスをフォーン ジャックと呼ぶ。 ノイズが入るため、電源が入った状態での 抜き差し厳禁。 音楽用途では、両端にフォーンプラグがあ るものを特にシールドと呼んでいる。 アンバランスケーブルなため、ノイズが乗 りやすい。～5m程度まで。 Tip Ring Sleeve 標準 ミニ
- 22. 22音響： RCA 形状 メスオス 特徴： 民生機でよくつかわれている端子。 ノイズが入るため、電源が入った状態 での抜き差し厳禁。 ステレオの左は白、右は赤と定義され ている（モノラルは黒もしくは白がよ くつかわれる）。 アンバランスケーブルなため、ノイズ が乗りやすい。～5m程度まで。
- 24. 24音響：録音形式 圧縮形式 MP3 AAC 非圧縮形式 wav aiff 固定ビットレートや可変ビットレートで音質と圧 縮効率を調整できる。 メディアの低価格化が進んでいるため、非圧縮で収録 することが主流に。44khz/16bitで12時間収録しても 6G程度。
- 26. 26使い方を知る：PC プレゼンアプリ（Keynote/PowerPoint） 動画アプリ（QuickTime） ブラウザアプリ（Safari/Chrome） ストリーム配信アプリ（LiveStream/Ustream） 映像の外部出力のやり方 音声の外部出力のやり方 ネットワークのつなぎ方 よくつかうアプリの 操作方法を押さえておく
- 27. 27PC：プレゼン/動画アプリ Keynoteのショートカット w ホワイトアウト b ブラックアウト c ポインタを隠す x ディスプレイを切り替える h キーノートを隠す 数字＋エンターでページ移動 [Option] + [Command] + t ツールバー隠す p 戻る（↑もしくは←も使える） n 次へ（↓もしくは→も使える） [Option] + [Command] + p フルスクリーンスライドスタート [Option] + [Command] + F （全画面表示） PowerPointショートカット [Command] + [Shift] + ENTERで最初から開始。 [Command] + ENTERで表示ページから開始。 ※Keynoteと基本操作同じ。 QuickTimeのショートカット ctrl + F 全画面表示←→ESCで解除 スペースで再生開始、もう一度押すと停止 [Option][Command]+[L] で繰り返し再生
- 28. 28PC：外部モニター出力 システム環境設定のディスプレイで メニューバーにディスプレイを表示 にチェック。 Macでは ①メニューバーより 「ディスプレイを検出」を選択 ②「ミラーリング開始」を選択
- 31. 31ネットワーク 有線LAN ～100m程度までは金属ケーブルで接続可能。 それよりも長い距離のものは光ケーブルが多い。 無線LAN 障害物がない状態で～100m程度は使える。 障害物によって無線は減衰する。 2.4GHz帯はBluetoothとWIFIの帯域がかぶっているのでWIFIは5GHz帯 で使ったほうが良い。 5GHz帯はJ52/W52/W53/W56などチャンネルの帯域が定義され、無線 機器同士の互換性がある。 W52で２つの無線を束ねてより高速な接続ができるデュアルチャンネ ルがある。W52(36, 40, 44, 48ch)を使うことを推奨。
- 32. 32ネットワーク：無線の種類 WIFI (2.4GHz/5GHz) IEEE 802.11a (max 54Mbps) ※あまり使われていない IEEE 802.11b (max 11Mbps、2.4GHz[13ch]) IEEE 802.11g (max 54Mbps、2.4GHz[13ch]) IEEE 802.11n (max 600Mbps、2.4GHz[13ch]/5GHz[19ch]) IEEE 802.11ac (max 3.6Gbps、5GHz[19ch]) Bluetooth (2.4GHz) IEEE 802.15.1 (10～100m) バージョン3.0+HS(802.11 PAL) (max 24Mbps) バージョン4.0 Bluetooth Smart Low Energy (max 240kbps) バージョン4.2 Bluetooth Smart Data Packet Length Extension (max 650kbps)
