Презентация-каталог комплектующих для производителей светотехники. Подборка только нужных компонентов и актуальных решений для производителей внутреннего и наружного освещения, ничего лишнего (кабельные вводы, клеммы для свтеотехники, клапаны выравнивания давления, разъемы питания). Сотрудничаем только с проверенными производителям стран Европы и Азии. Низкие цены, приемлемое качество. Будем ярче вместе.

2. Кабельные вводыКлапана выравнивания
давления
Разъемы питанияМембранные вводы
КонтактыСертификатыО компании
Клеммы

3. Европейская система контроля качества
Надежное современное оборудование
9 техпроцессов, 37 этапов проверки продукции
Низкие цены

4. Материал: PA (Нейлон) UL94
Герметизирующая вставка: NBR (бутадиен-нитрильный каучук), EPDM
(этилен-пропиленовый каучук)
Класс защиты: IP68 -5 бар
Рабочая температура: от -40°С до +100°С, мгновенно до 120°С статическое
применение; от -20°С до +80°С, мгновенно до 100°С, динамическое
применение
Резьба
Диаметр
кабеля
Диаметр
кабеля*
H
mm
GL
mm
GL*
mm
Ключ
PG7 3-6.5 2-5 21 8 15 15
M12x1.5 3-6.5 2-5 21 8 15 15
PG9 4-8 2-6 22 8 15 19
M16x1.5 4-8 2-6 22 8 15 19
PG11 5-10 3-7 25 8 15 22
M20 6-12 5-9 27 9 15 24
Материал: Никелированная латунь
Фиксирующая вставка: PA (Нейлон) UL94
Герметизирующая вставка: NBR (бутадиен-нитрильный каучук), EPDM
(этилен-пропиленовый каучук)
Класс защиты: IP68 -5 бар
Рабочая температура: от -40°С до +100°С, мгновенно до 120°С
Резьба
Диаметр
кабеля
Диаметр
кабеля*
H
mm
GL
mm
GL*
mm
Ключ
PG7 3-6.5 2-5 19 5 10 14
M12x1.5 3-6.5 2-5 19 6.5 10 14
PG9 4-8 2-6 21 6 10 17
M16x1.5 4-8 2-6 21 6 10 17/19
PG11 5-10 3-7 22 6 10 20
M20 6-12 5-9 23 6 10 22
Пластиковые кабельные вводы Металлические кабельные вводы
Вернуться на главную

5. Материал: EPDM (этилен-пропиленовый каучук)
Рабочая температура: от -40°C до 110°C
Класс защиты: IP67
Резьба
Диаметр
кабеля
A
B D L H
±0.25
М12 4~7 12.5±0.20 0.5~2.0 20 12,8 5,6
PG7 3~5 13.0 0.5~2.0 20 17,0 5.4
М16 5~9 16,5 1.0~4.0 21 17,7 11
PG9 5~7 16,0 1.0~4.0 21 18,7 11,5
Мембранные кабельные вводы используются для
снижения временных и финансовых затрат
Они имеют сертификат пылевлагозащиты IP67,
причём данная защита обеспечивается как с наружной
стороны, так и изнутри. Мембранные вводы имеют высокое
качество литья, автоматизированный процесс монтажа
гарантирует стабильность показателей точности.
Вернуться на главную

6. Клеммы с автоматическим зажимом
Серия WAGO 773 и 273 (аналог)
Преимущества: эффективный, моментальный и
безопасный метод выполнения электрического
соединения в розетке. Этот метод существенно
снижает срок подключения, и исключает
надобность в профилактическом обслуживании,
при этом обеспечивая качественный контакт.
Сечение провода: 2.5mm2
Соединительные клеммы
Серия WAGO 294 (аналог)
Преимущества: позволяет использовать для сетевых
соединений одно- и многожильные провода
сечением 0,5-2,5 мм2 Клемма существует на 2, 3, 4, 5,
6 и 7 контактов. Имеет варианты монтажа к
поверхности саморезами и на монтажной ножке.
Сечение провода: 0.75-2.5mm2
Соединительные клеммы для многожильных
проводников
Серия WAGO 222 (аналог)
Преимущества: удобство, простота и надежность в
монтаже. Клеммы предназначены для соединения 2,
3 или 5 проводников. Наличие специального паза в
корпусе клеммы надежно предотвращает случайное
отсоединение проводника.
Сечение провода: 0.08-4mm2
Клеммы (аналог Wago)
Строительно-монтажные клеммы для
светильников
Серия WAGO 224 (аналог)
Преимущества: используют для подсоединения
одножильных и гибких проводников. Гарантирует
быструю и надежную инсталляцию. Со стороны
освещающего элемента размещен зажим для одно-
и многожильных проводников
Сечение провода: 2.5mm2
Четырёх проводниковые клеммы
Серия WAGO 862 (аналог)
Преимущества: Клеммы серии 862 позволяет без
использования инструмента подключать в одну
клемму до 4 одножильных и многожильных
проводников. Используются при подключении
приборов и устройств.
Сечение провода: 0,5-4mm2
Клеммы на печатную плату SMD
(светодиодные)
Серия WAGO 2060 (аналог)
Преимущества: Малая высота соединителя,
усиленная цельнолитая конструкция корпуса
помогает избежать поломок при монтаже. Корпус из
стекло-наполненного полимера обеспечивает
термостойкость при температурах до 130°C, не
содержит галогенов и имеет высокий коэффициент
отражения.
Шаг контактов: 4.0mm;
Сечение провода: 0.2-0.8mm2

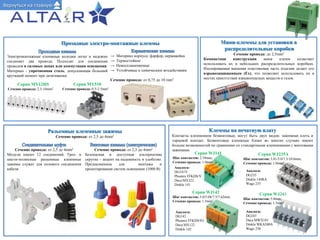

7. Аналоги:
DG243
Deca MWX101
Dinkle WKA500A
Wago 256
Серия WJ243
Шаг контактов: 5.0mm;
Сечение провода: 1.5mm2
Аналоги:
DG142
Phoenix FFKDS/H1
Deca MX122
Dinkle 142
Аналоги:
DG141V
Phoenix FFKDS/V
Deca MX322
Dinkle 141
Аналоги:
DG235
Dinkle 144RA
Wago 235
Серия WJ141
Шаг контактов: 2.54mm;
Сечение провода: 1.0mm2
Серия WJ142
Шаг контактов: 5.0/5.08/7.5/7.62mm;
Сечение провода: 1.5mm2
Серия WJ235А
Шаг контактов: 3.81/5.0/7.5/10.0mm;
Сечение провода: 1.0mm2
Проходные электро-монтажные клеммы
Серия MY510
Сечение провода: 0.5-2.5mm2
Серия MY12HS
Сечение провода: 2.5-10mm2
Электромонтажные клеммные колодки легко и надежно
соединяет два провода. Подходят для соединения
проводов в силовых цепях или коммутации освещения.
Материал - упрочненная сталь, допускающая больший
крутящий момент при затягивании.
Клеммы на печатную плату
Контакты клеммников безвинтовые, могут быть двух видов: зажимная клеть и
торцевой контакт. Безвинтовые клеммные блоки во многих случаях имеют
больше возможностей по сравнению со стандартными клеммниками с винтовыми
зажимами.
→ Материал корпуса: фарфор, нержавейка
→ Термостойкие
→ Невоспламеняемые
→ Устойчивые к химическим воздействиям
Сечение провода: от 0,75 до 10 mm2
Мини-клеммы для установки в
распределительные коробки
Сечение провода: до 2,5mm2
Компактная конструкция мини клемм позволяет
использовать их в небольших распределительных коробках.
Изолированная внешняя пластиковая часть изделия делает его
взрывозащищенным (Ex), что позволяет использовать их в
местах присутствия взрывоопасных веществ и газов.
Разъемные клеммные зажимы
Сечение провода: от 2,5 до 4mm2
Вернуться на главную
Сечение провода: от 2,5 до 4mm2
Модули имеют 12 соединений. Трех- и
шести-полюсные разъемные клеммные
зажимы служат для силового соединения
кабеля.
Сечение провода: от 2,5 до 4mm2
Безопасная и доступная альтернатива
скрутке – акцент на надежность и удобство.
Предназначены для монтажа и
проектирования систем освещения (1000 В)

8. Клапан выравнивания давления
Основное назначение клапана – выравнивать разность давлений
внутри корпуса и окружающей среды, предотвращать
образование конденсата и не пропускать влагу внутрь корпуса,
что помогает избежать окисления компонентов устройства.
Вернуться на главную
Стандартный размер резьбы
Клапан легко устанавливается в
корпус светильника и надежно
фиксируется на крепежную гайку
Защита от перегрева
Горячий воздух, который накапливается в
внутри выходит через клапан, что
способствует выравниванию внутреннего
давления в корпусе с атмосферным
давлением и препятствует образованию
конденсата.
Специальная мембранная
технология
«Умное» влагоотведение
При отключении устройства, внутри корпуса
образуется разряжение и корпус всасывает
воздух из окружающей среды. Гидрофобная
мембрана не дает влаге попасть в корпус.
Высокая степень защиты (IP68)
Температурный режим от -60 до +100 С
Может быть выполнен из: Полиамида 6 (PA6),
Нержавеющей стали, Никелированной латуни.

9. Влагозащищенные Разъемы
• Водонепроницаемые (IP 68) соединения без использования геля или резины
•Разъемы с клеммниками внутри, являются более компактной и удобной альтернативой клеммным блокам
•Продукция проходит многоступенчатое тестирование, получает экспертную оценку
•Просты в использовании, позволяют сэкономить время при монтаже/установке
•Разъемы гарантируют защиту жил провода от излома, и исключают возможность замыкания
IP68
RoHS
ISO
9001

10. Разъемы питания
Вернуться на главную
 Пластиковое резьбовое соединение;
 Влагозащищенные цилиндрические разъемы;
 Возможность подключения от 2 до 9 контактов.
Двойной разъемный констурктив:
Большие возможности кастомизации;
полуавтоматический монтаж.
 Низкая цена;
 Герметичные штекерные соединители;
 Огромное количество вариаций;
 Миниатюрность и компактность;
 Удобный и быстрый монтаж;
 Высокая степень защиты.
T- и Y- разветвители для облегчения монтажа;
Выдерживает перепады от – 20 до +1250 С;
Доступна в версии 2-х и 3-х полюсного тройника.
WP-400
Серия EC03680 Серия TH390
Серия TH391 Серия TH387
 Никелированная латунь;
 Температурный диапазон: от -300C до +850C;
 Количество соединений/разъединений –до 3000 раз;
 Удобный конструктив;
 До 5 контактов в 1 разъеме;
Серия SP13 Серия WP20
Байонетное соединение;
Вилка с нейлоновой оболочкой;
от 2 до 12 контактов.

11. Почему нам доверяют:
• 7 лет на рынке электронных компонентов
• Самые распространенные модели всегда в наличии на нашем складе в Санкт-Петербурге
• Со всеми производителями заключены официальные дистрибьюторские соглашения
• Каждую неделю мы доукомплектовываем склад в соответствии с нуждами заказчиков
• Обеспечиваем доставку по всей России через надежные транспортные компании
• Бесплатные образцы для ознакомления или проведения испытаний
• Сопровождение внедрения компонентов в Ваше производство (тех. документация,
консультации экспертов, советы по эксплуатации)
• Подбор наиболее подходящих по техническим параметрам, оптимальных по цене и
срокам поставки аналогов компонентов
• Специальные предложения и горячие распродажи для постоянных клиентов

12. Сертификаты:
Сертификат
соответствия ISO 9001
Дистрибьюторское
соглашение WANJIE EL.
Дистрибьюторское
соглашение HONGFA EL.

13. Контакты:
812 333-03-67, доб. 213
ms@altaircom.ru
г. Санкт-Петербург, ул.Репищева,
д.20, офис 413 БЦ "Sky Trade"
http://www.altaircom.ru/
