1. КОНФЕРЕНЦИЯ
«БЕЗОПАСНОСТЬ СКЛАДСКИХ КОМПЛЕКСОВ И ЛОГИСТИЧЕСКИХ ТЕРМИНАЛОВ»
«СОВРЕМЕННЫЕ ТЕХНИЧЕСКИЕ РЕШЕНИЯ В
ПОЖАРОТУШЕНИИ СКЛАДСКИХ КОМПЛЕКСОВ.
СИСТЕМЫ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЁННОЙ
ВОДОЙ И ИЗОТЕРМИЧЕСКИЕ РЕЗЕРВУАРЫ НИЗКОГО
ДАВЛЕНИЯ»
ДМИТРИЙ БЕЛЯКОВ
НАЧАЛЬНИКПРОЕКТНО-КОНСТРУКТОРСКОГО ОТДЕЛА «ТЕХНОС-М+»
МОСКВА
13 АПРЕЛЯ 2015Г.

2. ТЕХНОС-M+
АВТОМАТИЧЕСКИЕ СИСТЕМЫ ПОЖАРОТУШЕНИЯ
ISO 9001:2008

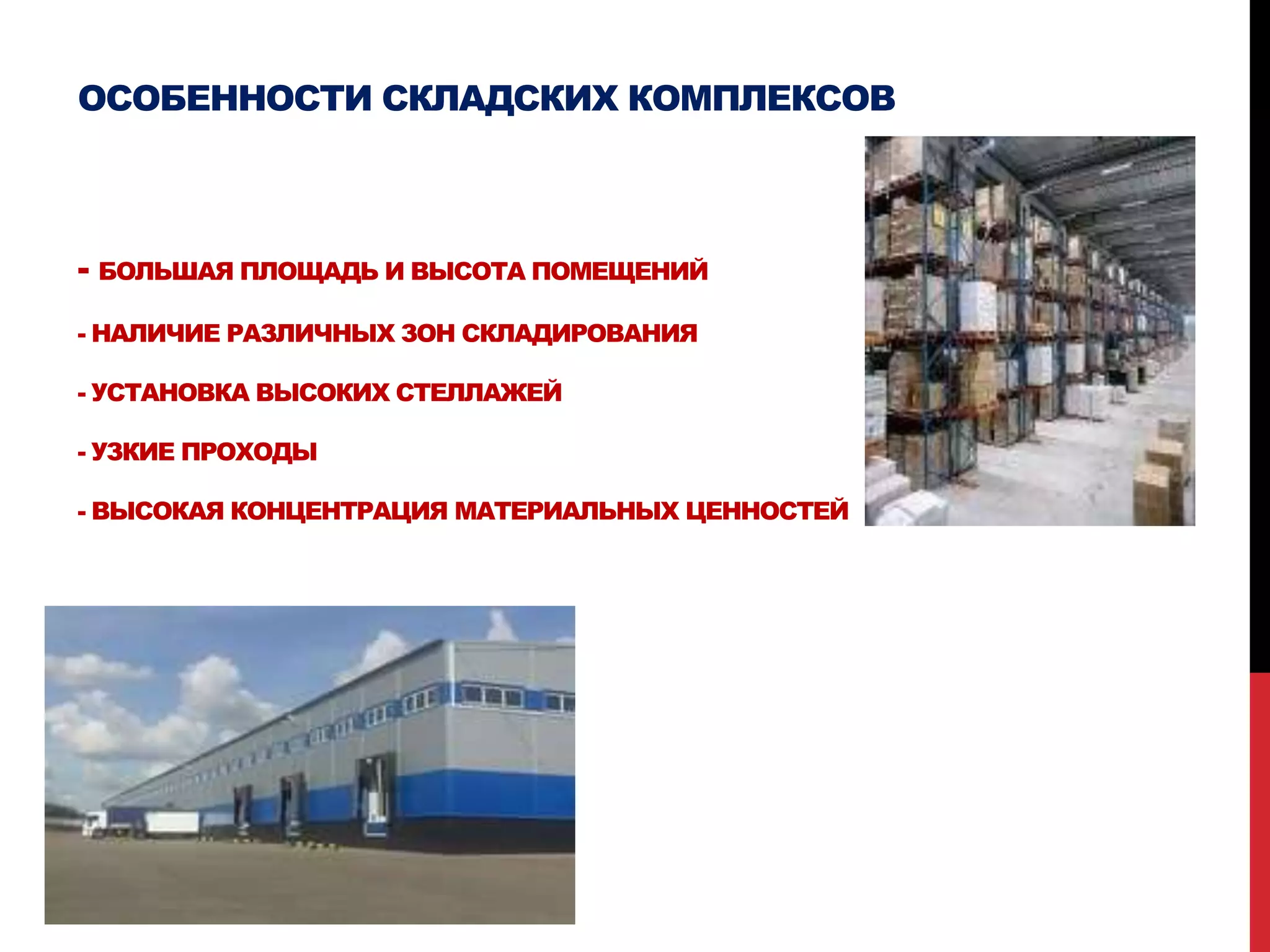

3. ОСОБЕННОСТИ СКЛАДСКИХ КОМПЛЕКСОВ
- БОЛЬШАЯ ПЛОЩАДЬ И ВЫСОТА ПОМЕЩЕНИЙ
- НАЛИЧИЕ РАЗЛИЧНЫХ ЗОН СКЛАДИРОВАНИЯ
- УСТАНОВКА ВЫСОКИХ СТЕЛЛАЖЕЙ
- УЗКИЕ ПРОХОДЫ
- ВЫСОКАЯ КОНЦЕНТРАЦИЯ МАТЕРИАЛЬНЫХ ЦЕННОСТЕЙ

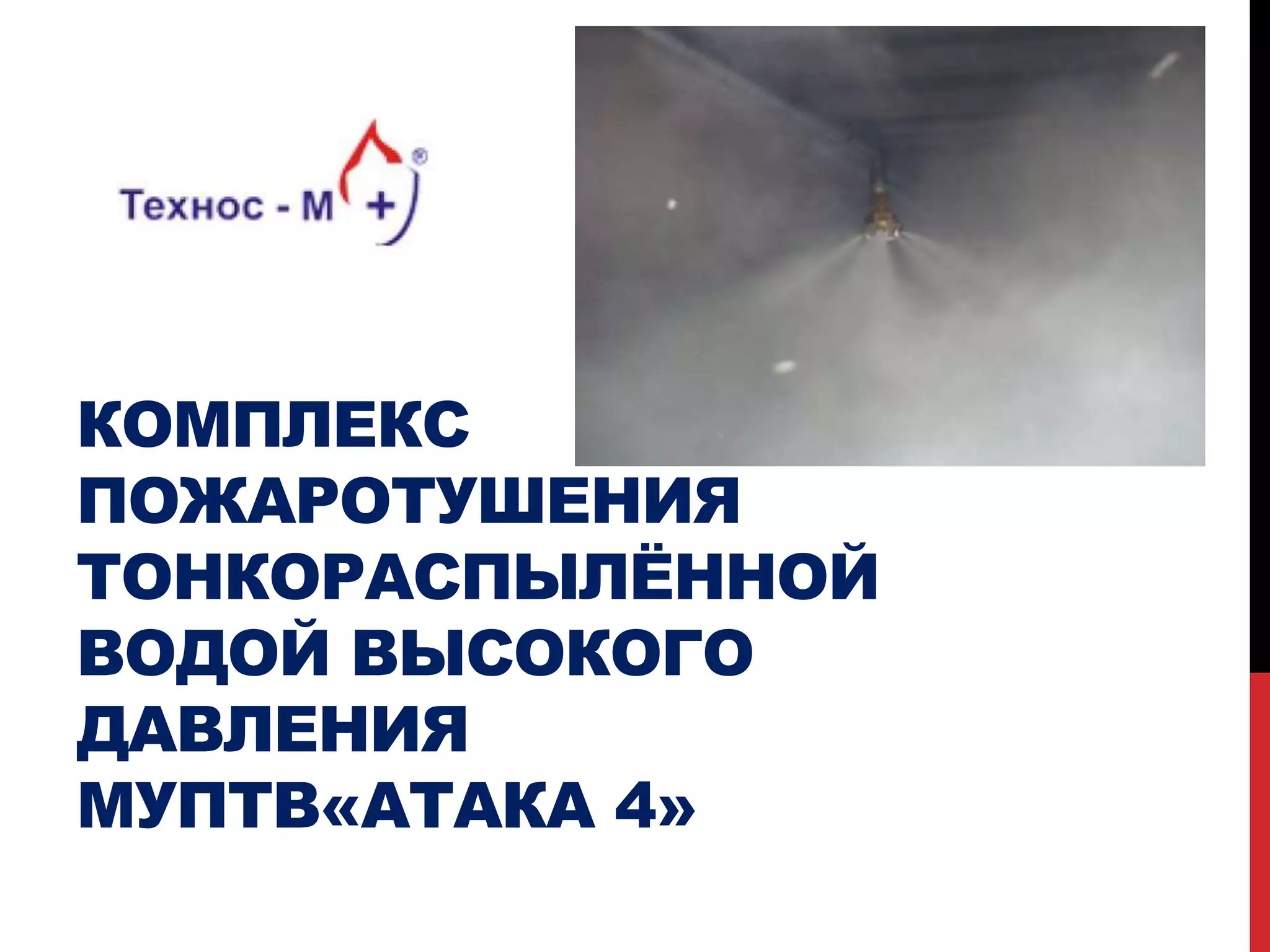

4. КОМПЛЕКС
ПОЖАРОТУШЕНИЯ
ТОНКОРАСПЫЛЁННОЙ
ВОДОЙ ВЫСОКОГО
ДАВЛЕНИЯ
МУПТВ«АТАКА 4»

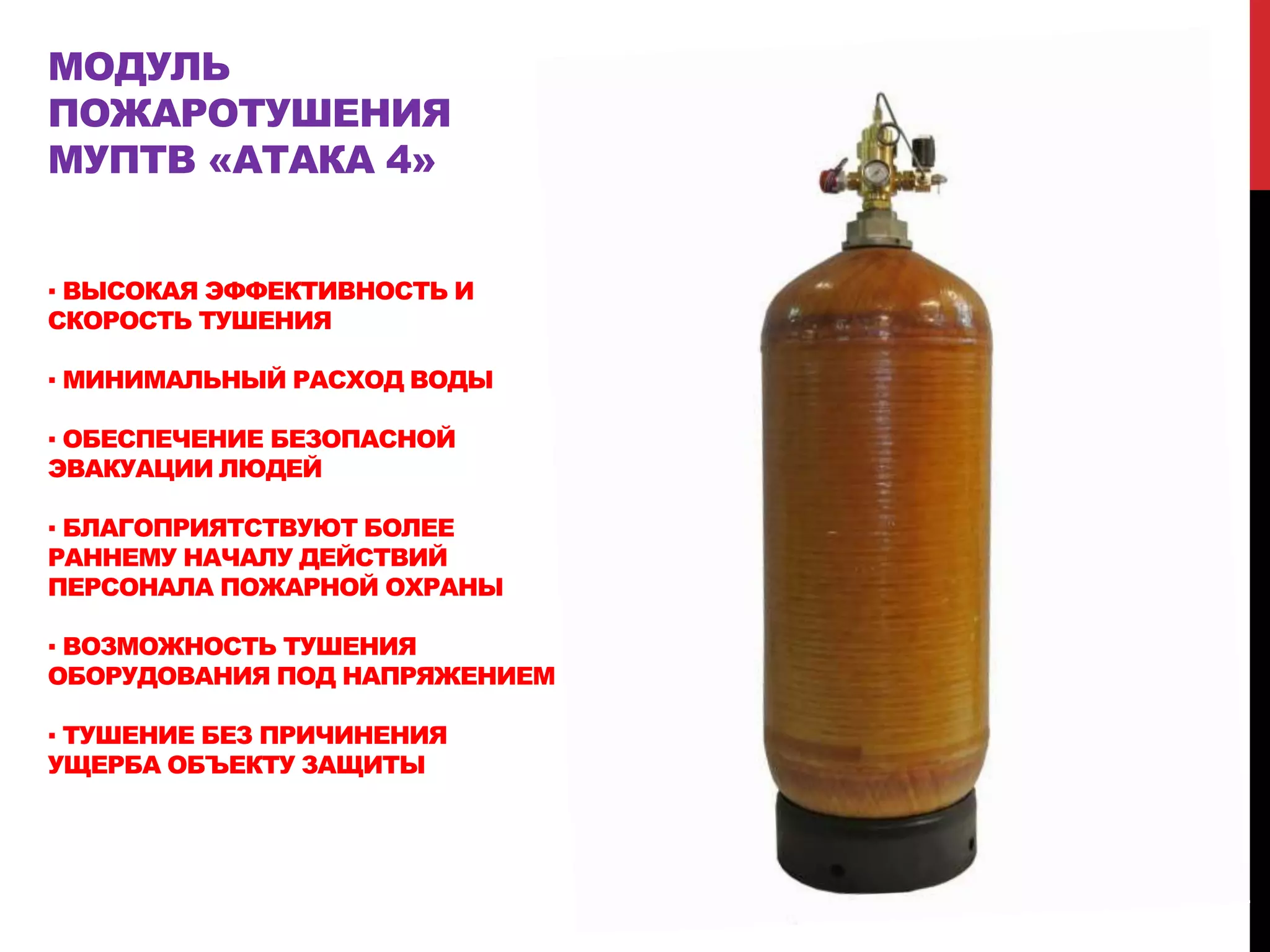

5. МОДУЛЬ
ПОЖАРОТУШЕНИЯ
МУПТВ «АТАКА 4»
▪ ВЫСОКАЯ ЭФФЕКТИВНОСТЬ И
СКОРОСТЬ ТУШЕНИЯ
▪ МИНИМАЛЬНЫЙ РАСХОД ВОДЫ
▪ ОБЕСПЕЧЕНИЕ БЕЗОПАСНОЙ
ЭВАКУАЦИИ ЛЮДЕЙ
▪ БЛАГОПРИЯТСТВУЮТ БОЛЕЕ
РАННЕМУ НАЧАЛУ ДЕЙСТВИЙ
ПЕРСОНАЛА ПОЖАРНОЙ ОХРАНЫ
▪ ВОЗМОЖНОСТЬ ТУШЕНИЯ
ОБОРУДОВАНИЯ ПОД НАПРЯЖЕНИЕМ
▪ ТУШЕНИЕ БЕЗ ПРИЧИНЕНИЯ
УЩЕРБА ОБЪЕКТУ ЗАЩИТЫ

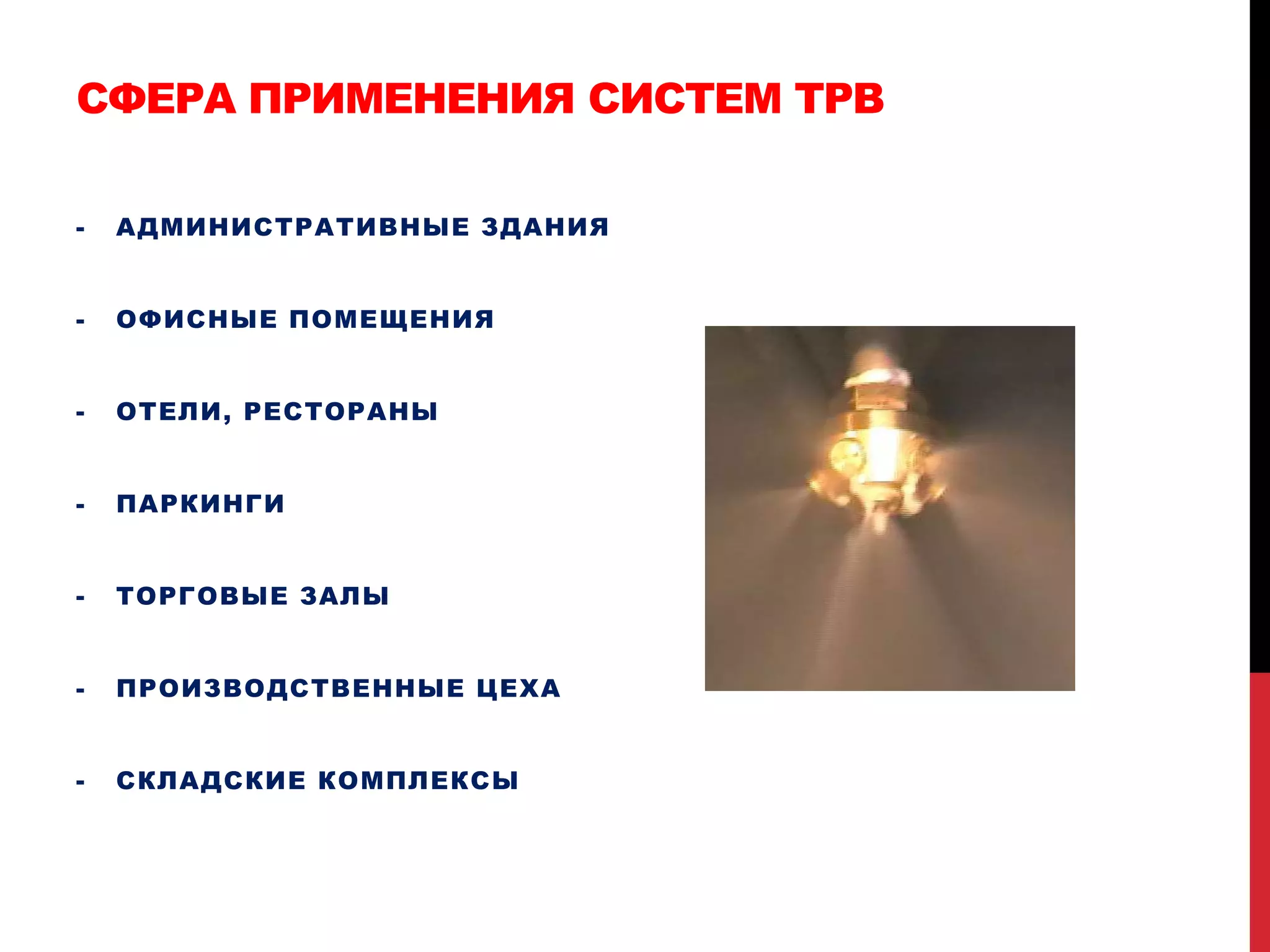

6. СФЕРА ПРИМЕНЕНИЯ СИСТЕМ ТРВ
- АДМИНИСТРАТИВНЫЕ ЗДАНИЯ
- ОФИСНЫЕ ПОМЕЩЕНИЯ
- ОТЕЛИ, РЕСТОРАНЫ
- ПАРКИНГИ
- ТОРГОВЫЕ ЗАЛЫ
- ПРОИЗВОДСТВЕННЫЕ ЦЕХА
- СКЛАДСКИЕ КОМПЛЕКСЫ

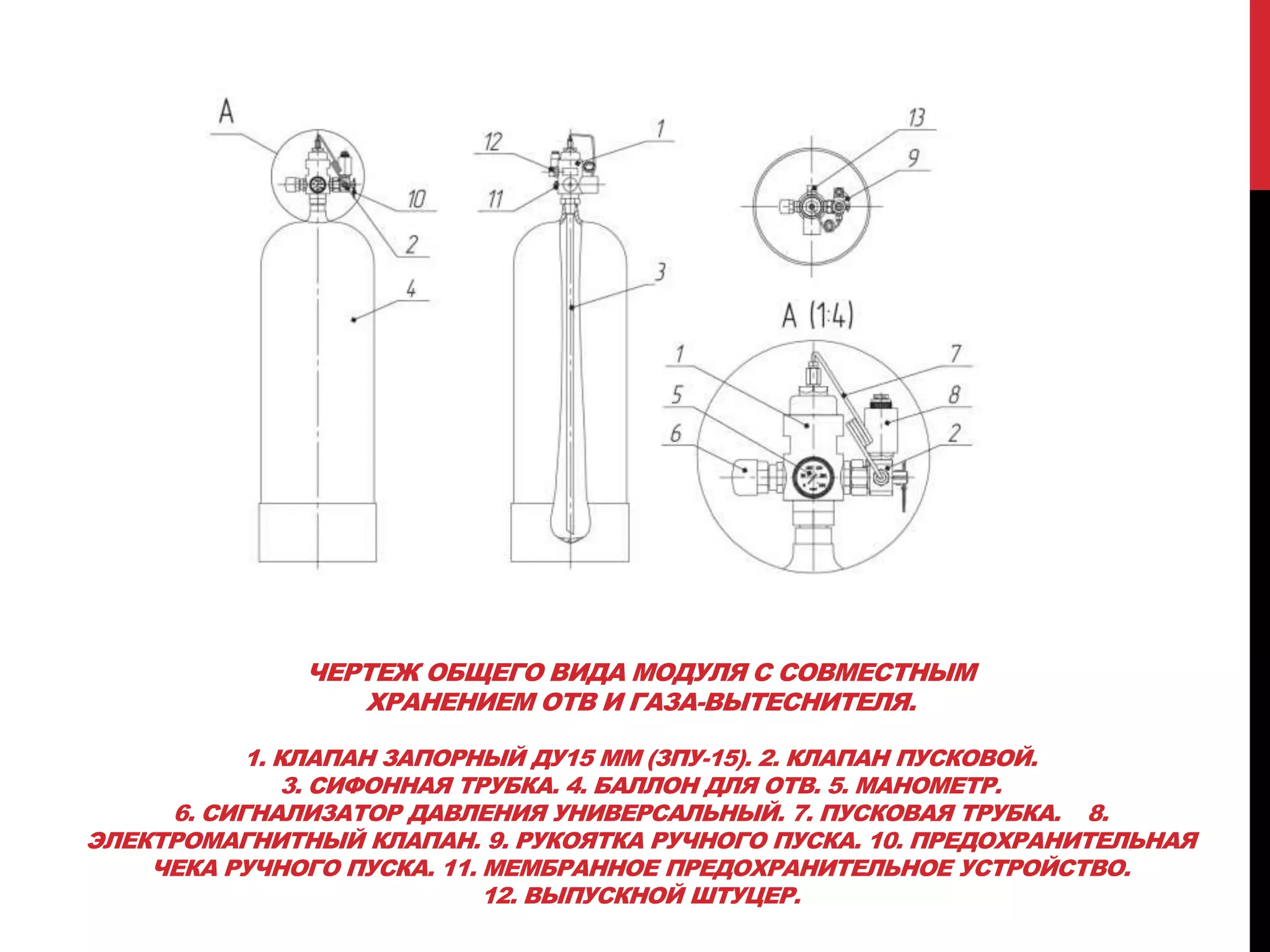

7. ЧЕРТЕЖ ОБЩЕГО ВИДА МОДУЛЯ С СОВМЕСТНЫМ
ХРАНЕНИЕМ ОТВ И ГАЗА-ВЫТЕСНИТЕЛЯ.
1. КЛАПАН ЗАПОРНЫЙ ДУ15 ММ (ЗПУ-15). 2. КЛАПАН ПУСКОВОЙ.
3. СИФОННАЯ ТРУБКА. 4. БАЛЛОН ДЛЯ ОТВ. 5. МАНОМЕТР.
6. СИГНАЛИЗАТОР ДАВЛЕНИЯ УНИВЕРСАЛЬНЫЙ. 7. ПУСКОВАЯ ТРУБКА. 8.
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН. 9. РУКОЯТКА РУЧНОГО ПУСКА. 10. ПРЕДОХРАНИТЕЛЬНАЯ
ЧЕКА РУЧНОГО ПУСКА. 11. МЕМБРАННОЕ ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО.
12. ВЫПУСКНОЙ ШТУЦЕР.

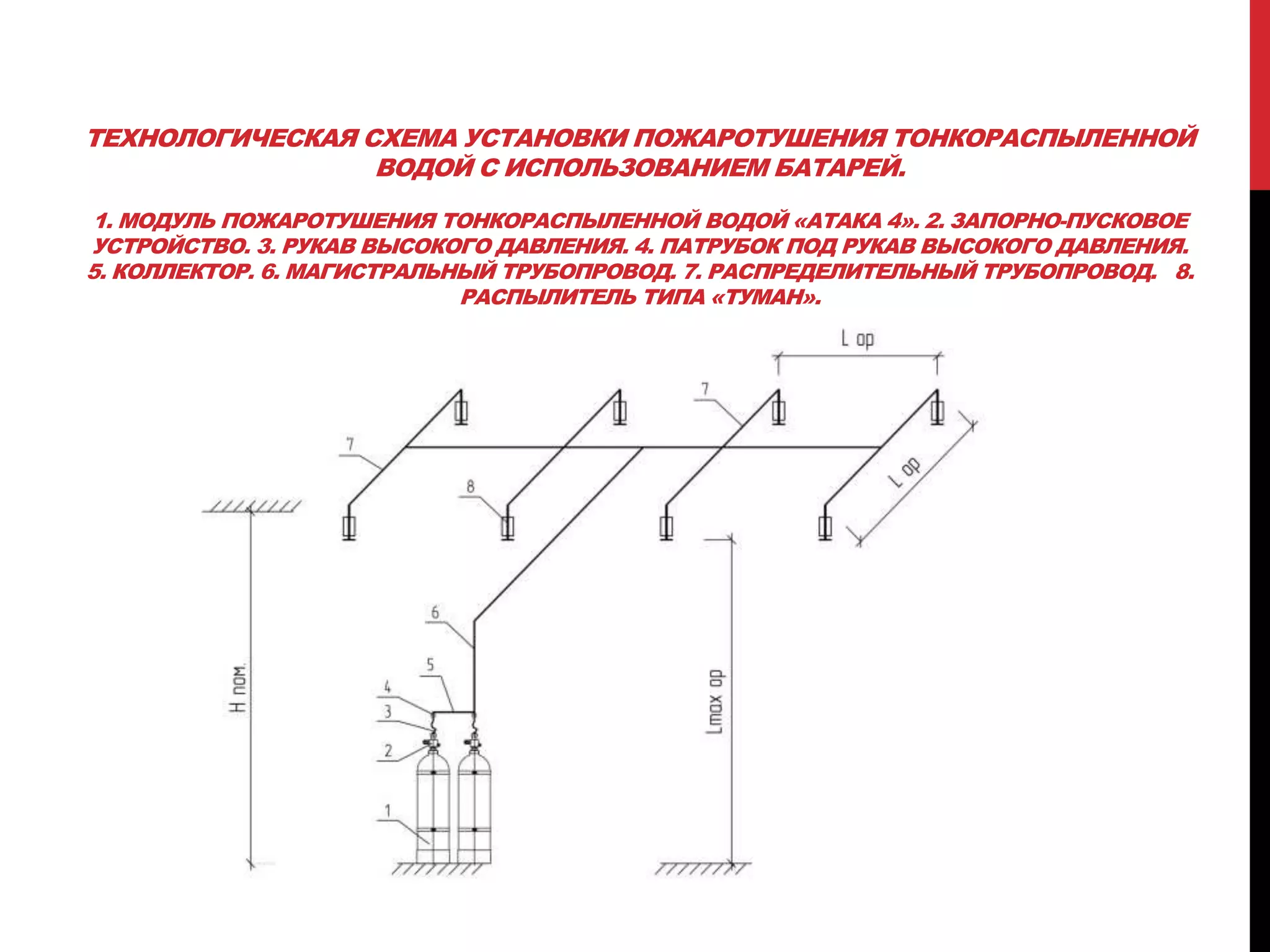

8. ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТАНОВКИ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЕННОЙ
ВОДОЙ С ИСПОЛЬЗОВАНИЕМ БАТАРЕЙ.
1. МОДУЛЬ ПОЖАРОТУШЕНИЯ ТОНКОРАСПЫЛЕННОЙ ВОДОЙ «АТАКА 4». 2. ЗАПОРНО-ПУСКОВОЕ
УСТРОЙСТВО. 3. РУКАВ ВЫСОКОГО ДАВЛЕНИЯ. 4. ПАТРУБОК ПОД РУКАВ ВЫСОКОГО ДАВЛЕНИЯ.
5. КОЛЛЕКТОР. 6. МАГИСТРАЛЬНЫЙ ТРУБОПРОВОД. 7. РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД. 8.
РАСПЫЛИТЕЛЬ ТИПА «ТУМАН».

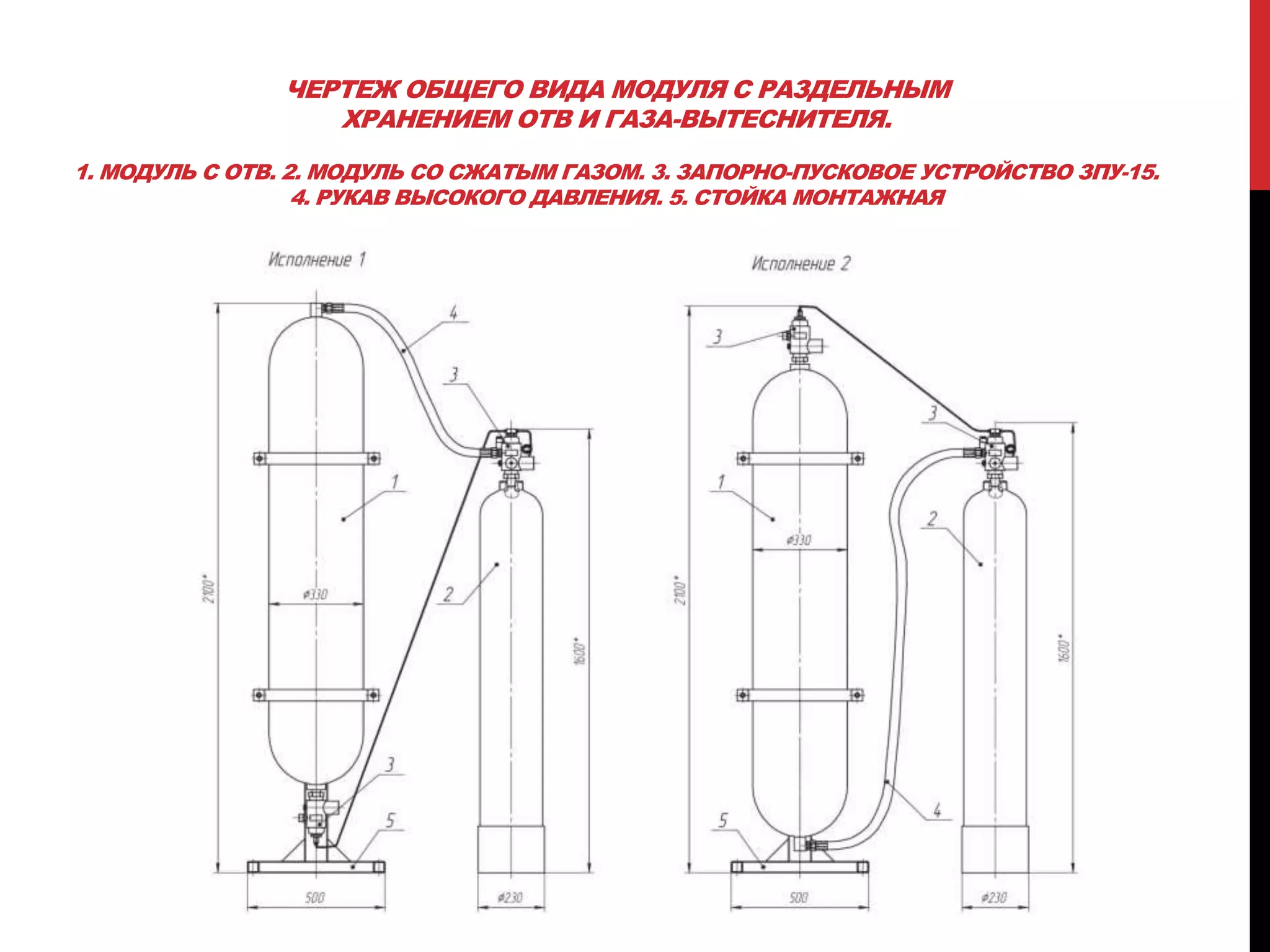

9. ЧЕРТЕЖ ОБЩЕГО ВИДА МОДУЛЯ С РАЗДЕЛЬНЫМ
ХРАНЕНИЕМ ОТВ И ГАЗА-ВЫТЕСНИТЕЛЯ.
1. МОДУЛЬ С ОТВ. 2. МОДУЛЬ СО СЖАТЫМ ГАЗОМ. 3. ЗАПОРНО-ПУСКОВОЕ УСТРОЙСТВО ЗПУ-15.
4. РУКАВ ВЫСОКОГО ДАВЛЕНИЯ. 5. СТОЙКА МОНТАЖНАЯ

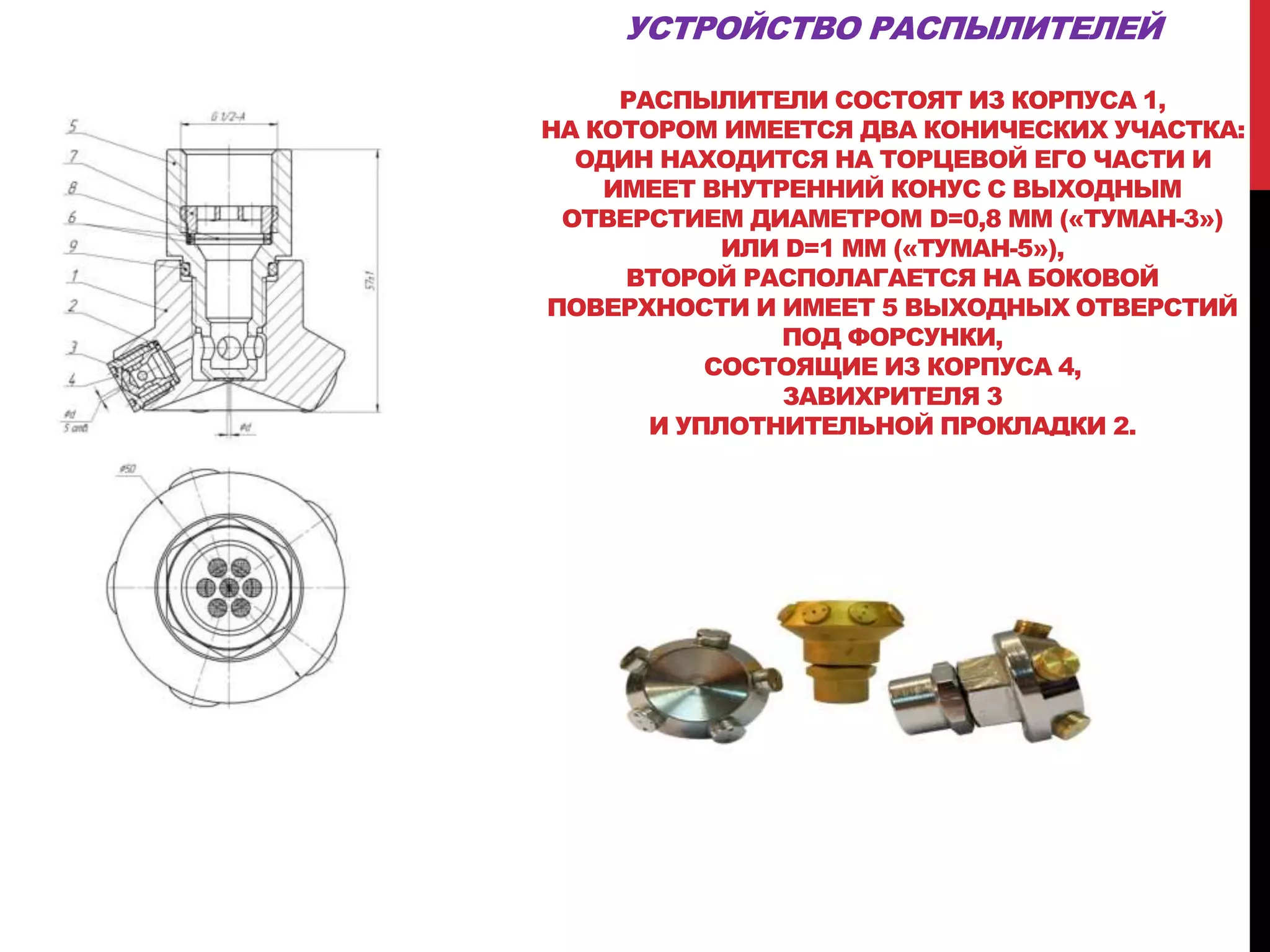

10. УСТРОЙСТВО РАСПЫЛИТЕЛЕЙ
РАСПЫЛИТЕЛИ СОСТОЯТ ИЗ КОРПУСА 1,
НА КОТОРОМ ИМЕЕТСЯ ДВА КОНИЧЕСКИХ УЧАСТКА:
ОДИН НАХОДИТСЯ НА ТОРЦЕВОЙ ЕГО ЧАСТИ И
ИМЕЕТ ВНУТРЕННИЙ КОНУС С ВЫХОДНЫМ
ОТВЕРСТИЕМ ДИАМЕТРОМ D=0,8 ММ («ТУМАН-3»)
ИЛИ D=1 ММ («ТУМАН-5»),
ВТОРОЙ РАСПОЛАГАЕТСЯ НА БОКОВОЙ
ПОВЕРХНОСТИ И ИМЕЕТ 5 ВЫХОДНЫХ ОТВЕРСТИЙ
ПОД ФОРСУНКИ,
СОСТОЯЩИЕ ИЗ КОРПУСА 4,
ЗАВИХРИТЕЛЯ 3
И УПЛОТНИТЕЛЬНОЙ ПРОКЛАДКИ 2.

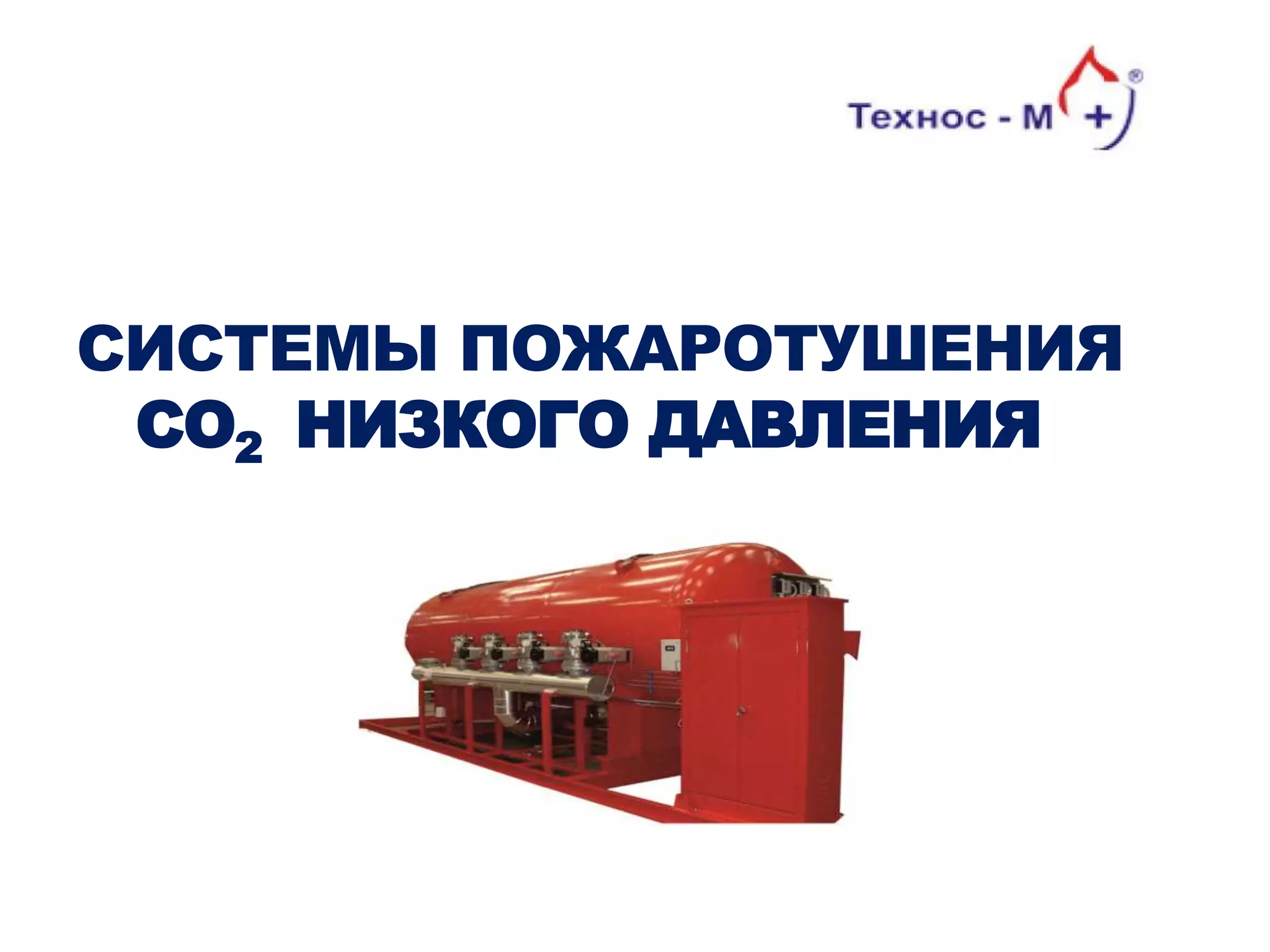

11. СИСТЕМЫ ПОЖАРОТУШЕНИЯ
СО2 НИЗКОГО ДАВЛЕНИЯ

12. СФЕРЫ ПРИМЕНЕНИЯ ИЗОТЕРМИЧЕСКИХ
РЕЗЕРВУАРОВ НИЗКОГО ДАВЛЕНИЯ
- СКЛАДЫ БОЛЬШОЙ ПЛОЩАДИ
- ПРОМЫШЛЕННЫЕ ОБЪЕКТЫ ТЭК
- ПРОИЗВОДСТВЕННЫЕ КОРПУСА С
ДОРОГОСТОЯЩИМ ОБОРУДОВАНИЕМ
- ТОПЛИВНЫЕ РЕЗЕРВУАРЫ И ПАРКИ

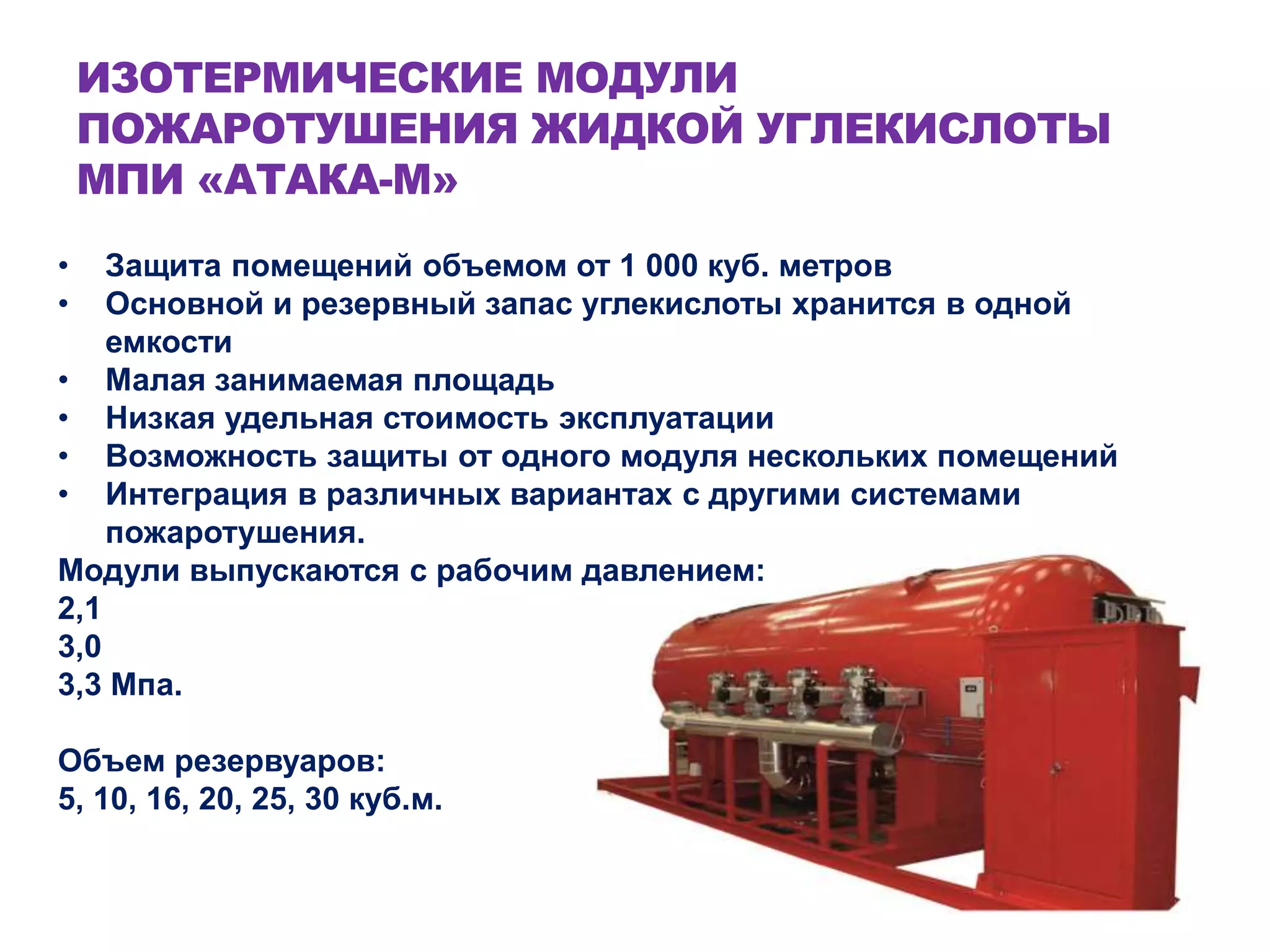

13. ИЗОТЕРМИЧЕСКИЕ МОДУЛИ
ПОЖАРОТУШЕНИЯ ЖИДКОЙ УГЛЕКИСЛОТЫ
МПИ «АТАКА-М»
• Защита помещений объемом от 1 000 куб. метров
• Основной и резервный запас углекислоты хранится в одной
емкости
• Малая занимаемая площадь
• Низкая удельная стоимость эксплуатации
• Возможность защиты от одного модуля нескольких помещений
• Интеграция в различных вариантах с другими системами
пожаротушения.
Модули выпускаются с рабочим давлением:
2,1
3,0
3,3 Мпа.
Объем резервуаров:
5, 10, 16, 20, 25, 30 куб.м.

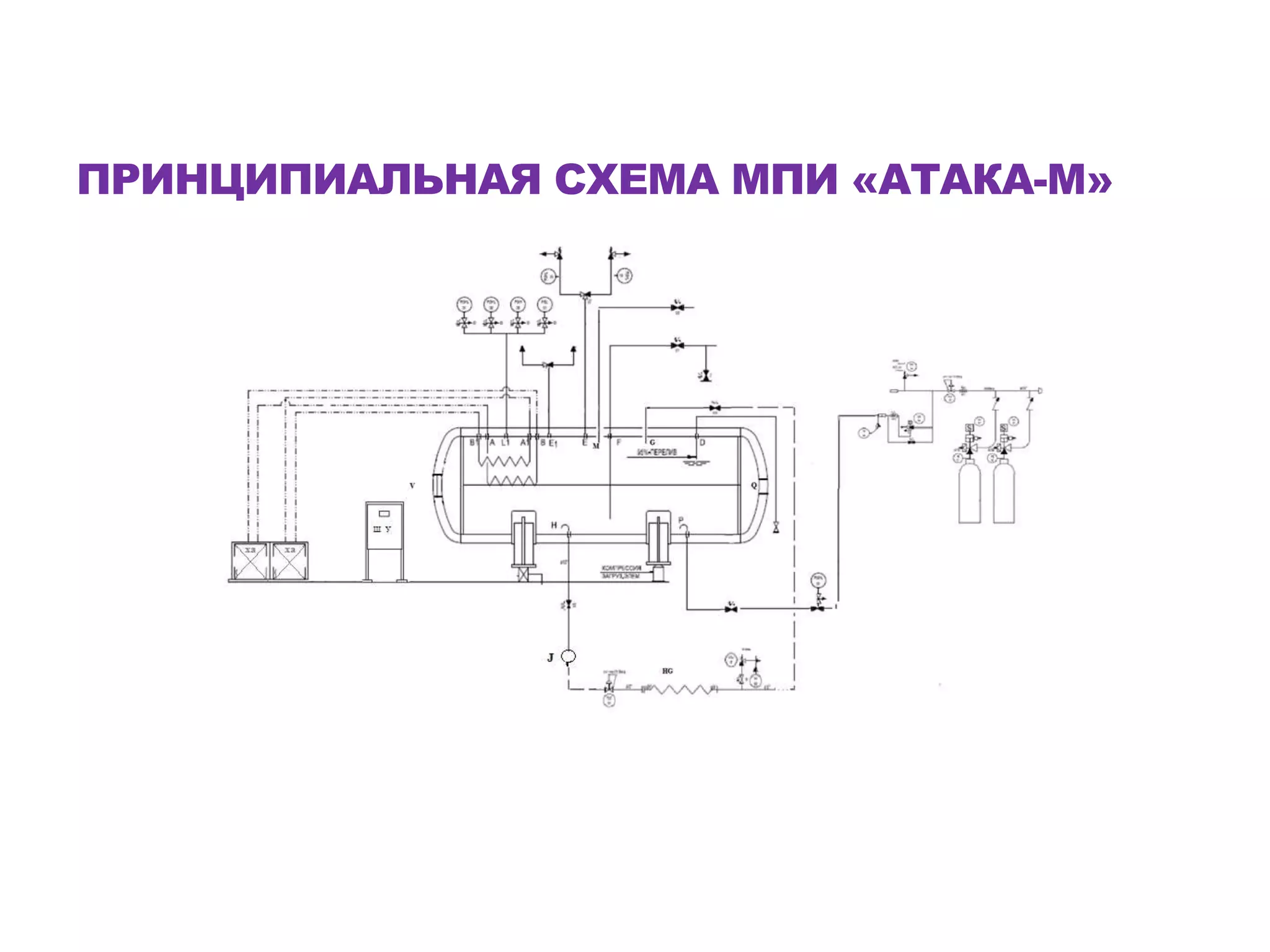

14. ПРИНЦИПИАЛЬНАЯ СХЕМА МПИ «АТАКА-М»

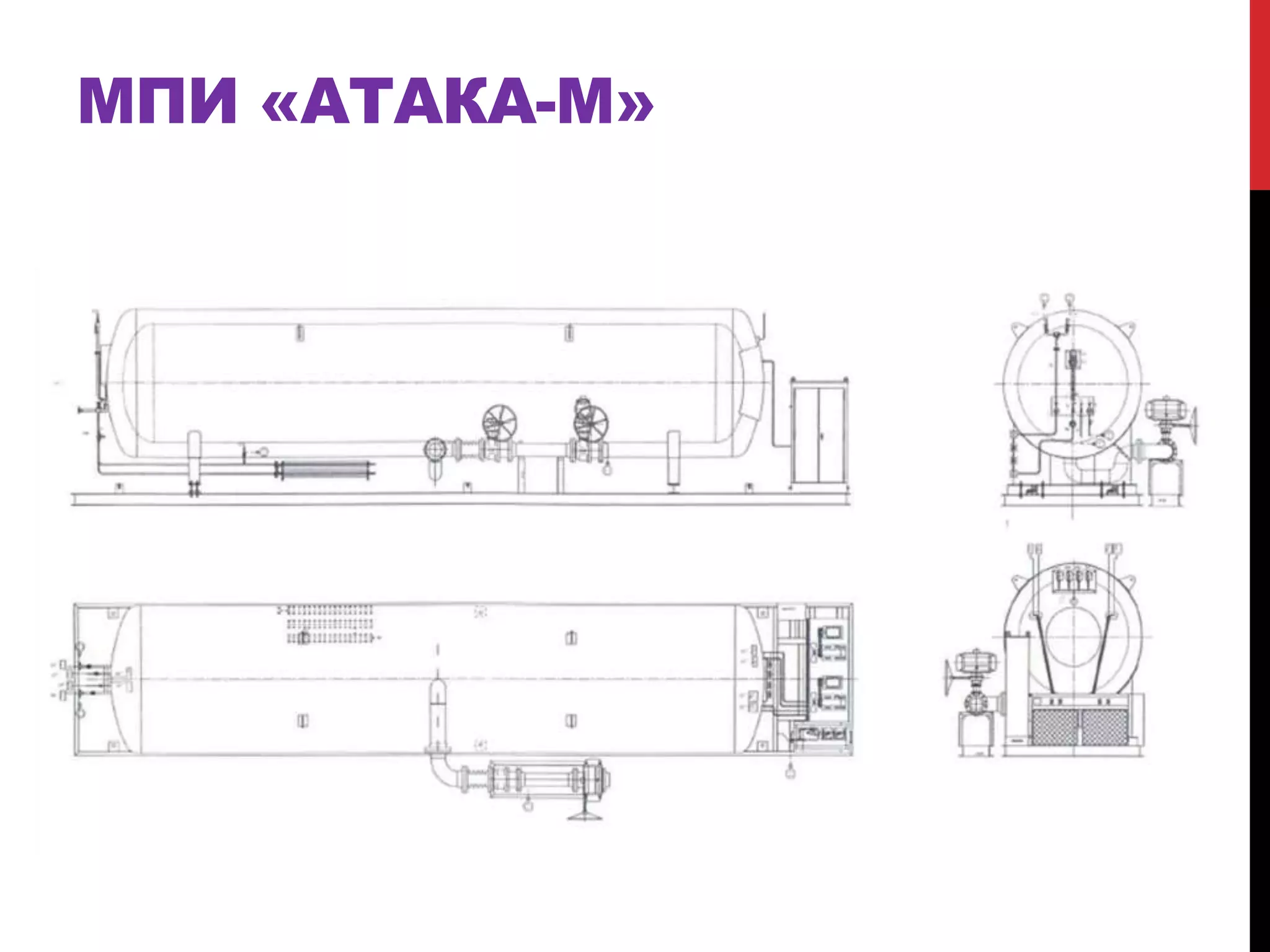

15. МПИ «АТАКА-М»

16. УКРЫТИЯ МПИ «АТАКА-М» 28 КУБ.
МЕТРОВ

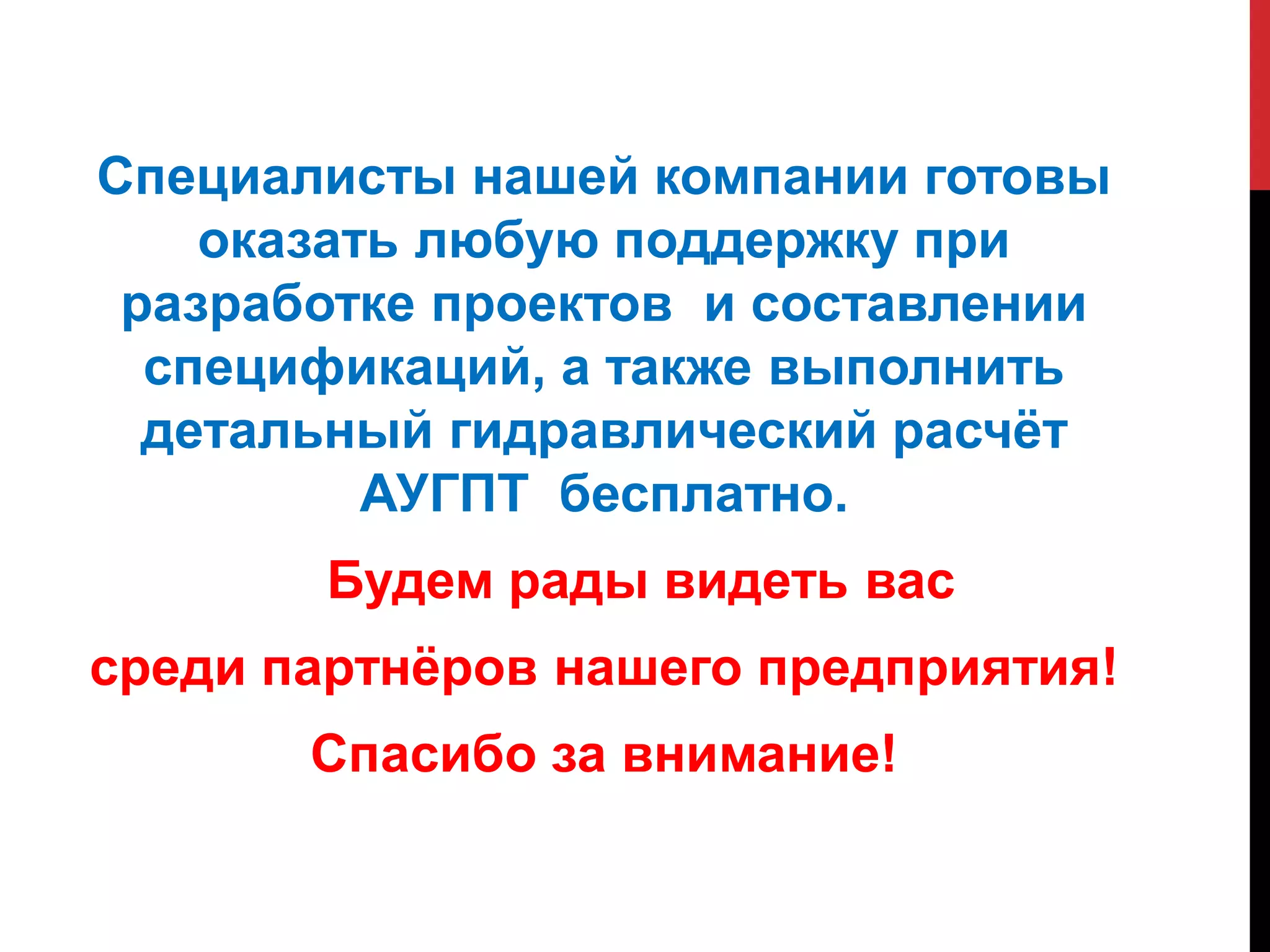

18. Специалисты нашей компании готовы
оказать любую поддержку при
разработке проектов и составлении
спецификаций, а также выполнить
детальный гидравлический расчёт
АУГПТ бесплатно.
Будем рады видеть вас
среди партнёров нашего предприятия!
Спасибо за внимание!
