Информатика (устройство ПК)

1
ИНФОРМАТИКА
Часть 3.
Устройство
персонального компьютера
(©) Владислав Лавров, vlavrov.com

2
Джон фон Нейман (1903-1957)
Венгеро-американский математик, сделавший важный вклад в
квантовую физику, квантовую логику, функциональный анализ,
теорию множеств, информатику, экономику и другие отрасли науки.
Наиболее известен как человек, с именем которого связывают
архитектуру большинства современных компьютеров (так называемая
архитектура фон Неймана), применением теории операторов к
квантовой механике (алгебра фон Неймана), а также как участник
Манхэттенского проекта и как создатель теории игр и концепции
клеточных автоматов.
Источник: Википедия
https://ru.wikipedia.org

3
Укрупненная блок-схема компьютера
Архитектура «машины фон Неймана»

4
3.1.
Процессор

5
Процессор
• Процессор (processor) является основным
«мозговым» узлом, в задачу которого
входят выполнение вычислений по
хранящейся в памяти программе и
обеспечение общего управления
компьютером.

6
Архитектуры процессора
– CISC-процессоры (CISC — Complex Instruction Set
Computing) с расширенной системой команд
– RISC-процессоры (RISC — Reduced Instruction Set
Computing) с сокращенной системой команд
• Совокупность всех возможных команд, которые
может выполнить процессор над данными,
образует систему команд процессора.
• Виды архитектур:

7
Параметры процессора
• Рабочее напряжение
• Разрядность
• Рабочая тактовая частота
• Размер кэш-памяти

8
3.2.
Память

9
Определение
• Память (Memory) компьютера предназначена для кратковременного и
долговременного хранения информации – кодов команд и данных.
• Информация в памяти хранится в двоичных кодах, каждый бит – элементарна
ячейка памяти – может принимать значение «0» или «1».
• Каждая ячейка памяти имеет свой адрес, однозначно ее идентифицирующий в
определенный системе координат.
• В современных процессорах принята 32- или 64-разрядная адресация, т.е.
общее количество адресов составляет соответственно
232
= 4,3 Гбайта и 264
= 16 Эб (эксабайт).
Однако Windows 7 x64 в силу объективных причин поддерживает максимальное
адресное пространство размером 16 Тб (244
).
• Минимальной адресуемой единицей хранения информации в памяти является
байт, состоящий из 8 бит.

10
Виды памяти
• Внутренняя память – электронная память,
устанавливаемая на системной плате или на плате
расширения.
• Внешняя память – это память, реализованная в виде
устройств с различными принципами хранения
информации и обычно с подвижными носителями.
• (!) Для процессора непосредственно доступной
является внутренняя память, доступ к которой
осуществляется по адресу, заданной программой

11
Внутренняя память
• оперативная (ОП, ОЗУ), информация в
которой может изменяться процессором
в любой момент времени
• постоянная (ПЗУ), информацию которой
процессор может только считывать

12
Оперативная память
• RAM (Random Access Memory) – память с
произвольным доступом
• Предназначена для временного хранения
информации (программ и данных),
непосредственно участвующих в
вычислительном процессе.
• Используется для оперативного обмена
командами и данными между процессором,
внешней памятью (например, дисковой) и
периферийными устройствами (графическими,
ввода/вывода, коммуникационными и др.)

13
Типы оперативной памяти
• Динамическая память
DRAM (Dynamic RAM)
• Статическая память
SRAM (Static Random Access Memory),

14
Постоянная память
• ROM (Read Only Memory)
• Хранит записанные данные и при отсутствии
питающего напряжения, в отличие от статической
и динамической полупроводниковой памяти.
• Используется для энергонезависимого хранения
системной информации – BIOS (Basic
Input/Output System, базовой системы ввода-
вывода)

15
Внешняя память
• К внешней памяти относят устройства,
позволяющие автономно сохранять информацию
для последующего ее использования независимо
от состояния (включен или выключен) компьютер.
• Используют различные физические принципы
хранения информации – магнитный, оптический,
электронный в любых сочетаниях

16
Классификация по методу доступа
к информации
• Устройства с прямым (непосредственным)
доступом
• Устройства с последовательным доступом

17
Дисковые устройства
Устройство дискового
накопителя
Поворотный механизм
головки диска
Источник: www.intuit.ru
Источник: zstk.ru
Первый жесткий диск (HDD) был разработан фирмой IBM в 1956 г. и имел емкость 4,4 Мб.
Источник: http://scsiexplorer.com.ua/index.php/ljudi-i-tehnologii/istorija-kompjuternoj-elektroniki/1359-istorija-zhestkogo-diska.html
Скорость записи и считывания данных
с современного жесткого диска около
133 Мбайт/с за счет быстрого вращения
дисков (7200 об/мин)(©) Владислав Лавров, vlavrov.com

18
Устройства DVD
Впервые о разработке формата DVD (Digital
Video Disc) был официально объявлено в
сентябре 1995 г. группой из 10 компаний:
Hitachi, JVC, Matsushita, Mitsubishi, Philips,
Pioneer, Sony, Thomson, Time Warner, Toshiba.
Первые диски и проигрыватели DVD появились в ноябре 1996 года в
Японии. В марте 1997 года они появились в США и СНГ.
Источник: ru.wikipedia.org

19
Структура DVD-дисков и принцип записи
Основой записи и хранения данных на
дисках DVD–RAM и DVD-RW является
технология изменения фазового
состояния вещества. При записи и
считывании информации используется
различие отражательной способности
поверхности в зависимости от того,
находится ли она в кристаллическом или
аморфном состоянии.
При считывании информации с диска измеряется различие между темными аморфными
и яркими прозрачными зонами. Эту технологию вполне можно назвать оптической - для
чтения и записи достаточен всего лишь лазер.
Источник: http://stoik.ru/articles.php?cat=3&subcat=1&article=2002_12_99_3

20
Стандарты записи DVD-дисков
Источник: http://www.profiline-company.ru/about/info/nosit/dvd-tech/
• DVD-R (DVD Recordable - записываемый DVD)
• DVD-RW (DVD ReWritable - перезаписываемый DVD)
• DVD+R
• DVD+RW
• DVD-RAM (DVD Random Access Memory - перезаписываемый DVD)

21
Flash-память (flash-накопитель)
Энергонезависимый тип памяти, позволяющий
записывать и хранить данные в микросхемах.
Устройства на основе flash-памяти не имеют в
своем составе движущихся частей, что
обеспечивает высокую сохранность данных при
их использовании в мобильных устройствах.
Flash-накопитель представляет собой
микросхему, помещенную в
миниатюрный корпус. Для записи и
считывания данных устройство
подключают к компьютеру через USB-
порт.
История создания flash-накопителей: http://ofleshkah.ru/vsyo-o-fleshkax/istoriya-sozdaniya-usb-flesh-nakopitelej.html

22
Flash-карта
Flash-карта представляет собой
микросхему, помещенную в миниатюрный
корпус. Для записи и считывания данных
flash-карту подключают к компьютеру через
специальное устройство – картридер.
Первые образцы flash-памяти были
разработаны компанией Toshiba еще в 1984
г., однако массовое ее использование
началось только с появлением цифровых
фотокамер.
История создания flash-карт:
http://www.belsis.ru/useful/obzory_i_stati/flash-memory.html

23
Характеристики подсистемы памяти
• Объем хранимой информации, емкость
(Capacity).
• Время доступа (Time Access)
• Скорость обмена при передаче потока данных
(Transfer Speed).
• Удельная стоимость хранения единицы
данных

24
Иерархия запоминающих устройств

25
Кэш-память
• Это способ совместного функционирования двух
типов запоминающих устройств, отличающихся
временем доступа и стоимостью хранения
данных, который за счет динамического
копирования в «быстрое» запоминающее
устройство (ЗУ) наиболее часто используемой
информации из «медленного» ЗУ позволяет, с
одной стороны, уменьшить среднее время
доступа к данным, а с другой стороны, экономить
более дорогую быстродействующую память

26
Структура кэш-памяти

27
Использование подсистемы памяти
• Внутренняя (оперативная и постоянная) память
являются хранилищем постоянного кода,
который непосредственно может быть исполнен
процессором. В ней же хранятся данные, также
непосредственно доступные процессору, а
следовательно, и исполняемой программе.
• Внешняя память обычно используется для
хранения файлов, содержание которых может
быть произвольным.

28
3.3.
Периферийные
устройства

29
Виды периферийных устройств
• устройства ввода информации;
• устройства вывода информации;
• внешние устройства хранения
информации (внешняя память);
• коммуникационные устройства
(для обмена данными).

30
Устройства ввода
• Клавиатура

31
• Манипуляторы (устройства указания)

32
• Графические планшеты (диджитайзеры)

33
• Сенсорные экраны

34
• Сканеры
 Планшетные
 Ручные

35
• Сканеры
 Барабанные
 Слайд-сканеры

36
• Сканеры
 3D-сканеры
 Сканнеры штрих-кода

37
• Цифровые фотокамеры

38
Устройства вывода
• Видеомонитор (дисплей)

39
• Принтеры матричные

40
• Принтеры струйные

41
• Принтеры лазерные

42

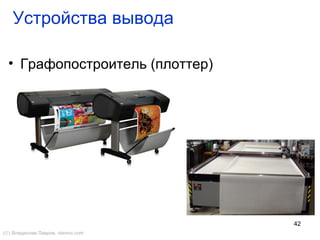

• Графопостроитель (плоттер)

43
Внешние устройства хранения
• Стримеры

44
• Магнитооптические устройства

45
• Флэш-память

46
• Оптические диски (CD-ROM, DVD-ROM).

47
3.4.
Коммуникационные
устройства

48
Коммуникационные устройства
• Используются для связи компьютера с
различными приборами и средствами
автоматизации (адаптеры, аналого-
цифровые и цифро-аналоговые
преобразователи), а также для
подключения компьютера к каналам связи,
другим ЭВМ и вычислительным сетям
(сетевые платы, модемы, факс-модемы)
