1. Материнские Платы
Презентация
По архитектуре компьютера
Студента группы ТКит-14-1
Иванилова Андрея

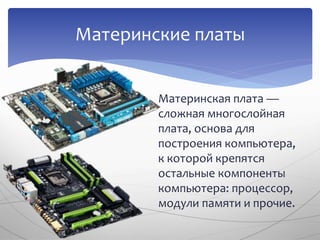

2. Материнская плата —
сложная многослойная
плата, основа для
построения компьютера,
к которой крепятся
остальные компоненты
компьютера: процессор,
модули памяти и прочие.
Материнские платы

3. Форм-фактор материнской платы
 Форм-фактор материнской
платы— стандарт, определяющий
размеры материнской платы для
компьютера, места её крепления
к шасси; расположение на ней
интерфейсов шин, портов ввода-
вывода, разъёма процессора,
слотов для оперативной памяти, а
также тип разъема для
подключения блока питания.
 На рисунках наиболее популярные форм-
факторы и их визуальное отношение

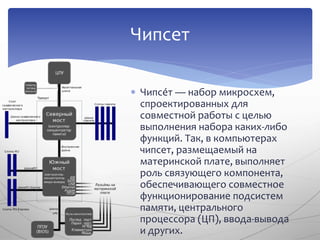

4.  Чипсе́т — набор микросхем,
спроектированных для
совместной работы с целью
выполнения набора каких-либо
функций. Так, в компьютерах
чипсет, размещаемый на
материнской плате, выполняет
роль связующего компонента,
обеспечивающего совместное
функционирование подсистем
памяти, центрального
процессора (ЦП), ввода-вывода
и других.
Чипсет

5.  Северный мост — системный
контроллер чипсета на материнской
плате платформы x86, к кото-
рому в рамках организации
взаимодействия подключены:
Северный мост
 Микропроцессор
 Оперативная память
 Видеоадаптер

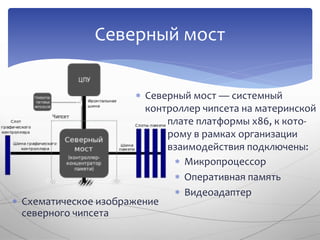

 Схематическое изображение
северного чипсета

6.  Южный мост (функциональный контроллер) — это одна
микросхема, которая связывает «медленные» (по
сравнению со связкой «Центральный процессор-ОЗУ»)
взаимодействия (например, Low Pin Count, Super I/O или
разъёмы шин для подключения периферийных устройств)
на материнской плате с ЦПУ через Северный мост,
который, в отличие от Южного, обычно подключён
напрямую к центральному процессору материнской
платы.
 Функционально южный мост включает в себя:
Северный мост
 контроллеры шин PCI, PCI Express, SMBus, I2C, LPC, Super I/O
 DMA контроллер;
 контроллер прерываний;
 PATA (IDE) и SATA контроллеры;
 часы реального времени (Real Time Clock);
 управление питанием Схематическое изображение
южного моста чипсета
 Звуковой контролер
Опционально может включать в себя контроллер Ethernet
RAID-контроллеры контроллеры USB контроллеры FireWire
аудио-кодек, а так же мышь и клавитатуру
 BIOS

7.  ASRock
 Asus
 BFG Technologies
 DFI
 Foxconn
 Gigabyte Technology

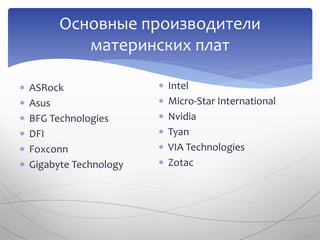

Основные производители
материнских плат
 Intel
 Micro-Star International
 Nvidia
 Tyan
 VIA Technologies
 Zotac
