Распространение радиоволн
- 1.
- 2. Предисловие • С моментаизобретения радио Поповым прошло некоторое время, когда люди захотели вместо телеграфных сигналов, состоящих из коротких и длинных сигналов, передавать речь и музыку. Так была изобретена радиотелефонная связь. Рассмотрим основные принципы работы такой связи. При радиотелефонной связи колебания давления воздуха в звуковой волне превращаются с помощью микрофона в электрические колебания той же формы. Казалось бы, если эти колебания усилить и подать в антенну, то можно будет передавать на расстояние речь и музыку с помощью электромагнитных волн. Однако в действительности такой способ передачи неосуществим. Дело в том, что колебания новой частоты представляют собой сравнительно медленные колебания, а электромагнитные волны низкой (звуковой) частоты почти совсем не излучаются. Для преодоления этого препятствия были разработаны модуляция и детектирование, рассмотрим их подробней.
- 3. Определение • Модуля́ция (лат.modulatio — размеренность, ритмичность) — процесс изменения одного или нескольких параметров высокочастотного несущего колебания по закону низкочастотного информационного сигнала (сообщения). В качестве несущего могут быть использованы колебания различной формы (прямоугольные, треугольные и т. д.), однако чаще всего применяются гармонические колебания.
- 4. Виды модуляции: • Амплитуднаямодуляция; • Угловая модуляция; • Частотная модуляция; • Фазовая модуляция.

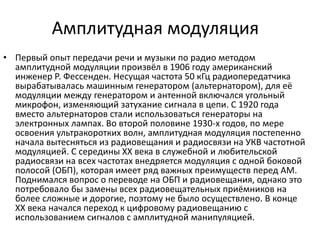

- 5. Амплитудная модуляция • Первыйопыт передачи речи и музыки по радио методом амплитудной модуляции произвёл в 1906 году американский инженер Р. Фессенден. Несущая частота 50 кГц радиопередатчика вырабатывалась машинным генератором (альтернатором), для её модуляции между генератором и антенной включался угольный микрофон, изменяющий затухание сигнала в цепи. С 1920 года вместо альтернаторов стали использоваться генераторы на электронных лампах. Во второй половине 1930-х годов, по мере освоения ультракоротких волн, амплитудная модуляция постепенно начала вытесняться из радиовещания и радиосвязи на УКВ частотной модуляцией. С середины XX века в служебной и любительской радиосвязи на всех частотах внедряется модуляция с одной боковой полосой (ОБП), которая имеет ряд важных преимуществ перед АМ. Поднимался вопрос о переводе на ОБП и радиовещания, однако это потребовало бы замены всех радиовещательных приёмников на более сложные и дорогие, поэтому не было осуществлено. В конце XX века начался переход к цифровому радиовещанию с использованием сигналов с амплитудной манипуляцией.
- 6. Амплитудная модуляция • Амплитуднаямодуляция высокочастотных колебаний достигается специальным воздействием на генератор высокочастотных незатухающих колебаний. В частности, модуляцию можно осуществить, изменяя на колебательном контуре напряжение, создаваемое источником. Чем больше напряжение на контуре генератора, тем больше энергии поступает за период от источника в контур. Это приводит к увеличению амплитуды колебаний в контуре. При уменьшении напряжения энергия, поступающая в контур, также уменьшается. Поэтому уменьшается и амплитуда колебаний в контуре.
- 7. Амплитудная модуляция • Еслименять напряжение на контуре с частотой, много меньшей частоты колебаний, вырабатываемых генератором, то изменения амплитуды этих колебаний будут приближенно прямо пропорциональны изменениям напряжения. В самом простом устройстве для осуществления амплитудной модуляции включают последовательно с источником постоянного напряжения дополнительный источник переменного напряжения низкой частоты. Этим источником может быть, например, вторичная обмотка трансформатора, если по его первичной обмотке проходит ток звуковой частоты . В результате амплитуда колебаний в колебательном контуре генератора будет изменяться в такт с изменениями напряжения на транзисторе. Это и означает, что высокочастотные колебания модулируются по амплитуде низкочастотным сигналом. • Временную развертку модулированных колебаний можно непосредственно наблюдать на экране осциллографа, если подать на него напряжение с колебательного контура.
- 9. Амплитудная модуляция Кроме амплитудной модуляции,в некоторых случаях применяют частотную модуляцию — изменение частоты колебаний в соответствии с управляющим сигналом. Ее преимуществом является большая устойчивость по отношению к помехам.

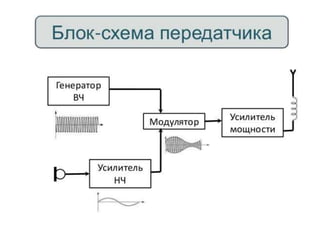

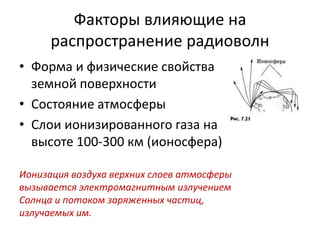

- 11. Факторы влияющие на распространениерадиоволн • Форма и физические свойства земной поверхности • Состояние атмосферы • Слои ионизированного газа на высоте 100-300 км (ионосфера) Ионизация воздуха верхних слоев атмосферы вызывается электромагнитным излучением Солнца и потоком заряженных частиц, излучаемых им.
- 12. Отражение радиоволн «Распространение радиоволнза счёт дифракции» Устойчивая радиосвязь между удаленными пунктами на земной поверхности вне прямой видимости оказывается возможной благодаря отражению волн от ионосферы и способности радиоволн огибать выпуклую земную поверхность (т.е. дифракции).
- 13. Дифракция Дифракция волн (лат.diffractus — буквально разломанный, переломанный, огибание препятствия волнами) — явление, которое проявляет себя как отклонение от законов геометрической оптики при распространении волн. Она представляет собой универсальное волновое явление и характеризуется одними и теми же законами при наблюдении волновых полей разной природы. Дифракция выражена тем сильнее, чем больше длина волны. Поэтому радиосвязь на больших расстояниях за счет огибания волнами Земли оказывается возможной лишь при длинах волн, значительно превышающих 100 м (средние и длинные волны). Благодаря этому явлению существует устойчивая радиосвязь между удаленными пунктами на прямой поверхности вне прямой видимости.

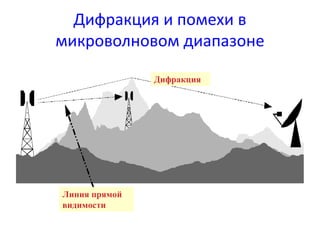

- 14. Дифракция и помехив микроволновом диапазоне Дифракция Линия прямой видимости
- 15. • Распространение радиоволнсущественно зависит от их длины волны. Короткие волны (с длиной волны от 10 до 100 м) многократно отражаются от ионосферы и поверхности Земли. Длинные волны ( > 100 м) «скользят» вдоль поверхности Земли. Ультракороткие радиоволны ( < 10 м) проникают сквозь ионосферу.
- 16. Классификация радиоволн Короткие волны(10 м ≤ λ ≤ 100 м) распространяются на большие расстояния только за счет многократных отражений от ионосферы и поверхности Земли. Именно с помощью коротких волн можно осуществить радиосвязь на любых расстояниях между радиостанциями на Земле. Длинные радиоволны для этой цели менее пригодны из-за значительного поглощения поверхностными слоями Земли и ионосферой. Все же наиболее надежная радиосвязь на ограниченных расстояниях при достаточной мощности передающей радиостанции обеспечивается на длинных волнах. Ультракороткие радиоволны (λ < 10 м) проникают сквозь ионосферу и почти не огибают поверхность Земли. Поэтому они используются для радиосвязи между пунктами в пределах прямой видимости, а также для связи с космическими кораблями
