1. Коммуникационные технологии
8 класс

2. Схема передачи информации
Отправитель
информации
Канал обмена
информацией
Получатель
информации

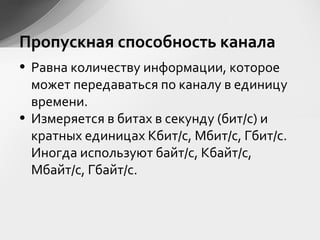

3. Пропускная способность канала
• Равна количеству информации, которое
может передаваться по каналу в единицу
времени.
• Измеряется в битах в секунду (бит/с) и
кратных единицах Кбит/с, Мбит/с, Гбит/с.
Иногда используют байт/с, Кбайт/с,
Мбайт/с, Гбайт/с.

4. Соотношения между единицами
• 1 байт/с=23
бит/с=8 бит/с
• 1 Кбит/с=210
бит/с=1024 бит/с
• 1 Мбит/с=210
Кбит/с=1024 Кбит/с
• 1 Гбит/с=210
Мбит/с=1024 Мбит/с

5. Пропускная способность каналов
Тип канала
Пропускная
способность
Кабельный канал 10 Мбит/с – 1000 Мбит/с
Беспроводной канал До 54 Мбит/с
Радиоканал До 2 Мбит/с
Оптоволоконный канал 1 Мбит/с – 20 Гбит/с
Задания

6. • Совокупность компьютерных устройств,
обладающих возможностью
информационного сообщения друг с
другом.
• Виды компьютерных сетей:
– Локальные (LAN – Local Area Network)
– Глобальные (WAN – Wide-Area Network)
• Дополнительные типы: городские,
региональные, корпоративные.
Компьютерная сеть

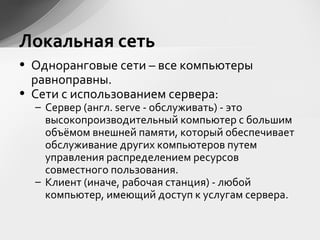

7. • Одноранговые сети – все компьютеры
равноправны.
• Сети с использованием сервера:
– Сервер (англ. serve - обслуживать) - это
высокопроизводительный компьютер с большим
объёмом внешней памяти, который обеспечивает
обслуживание других компьютеров путем
управления распределением ресурсов
совместного пользования.
– Клиент (иначе, рабочая станция) - любой
компьютер, имеющий доступ к услугам сервера.
Локальная сеть

8. • разграничение прав доступа пользователей к ресурсам
сети;
• обеспечение защиты информации;
• предотвращение потери данных в случае сбоя
электропитания (рекомендуется использовать
источники бесперебойного питания);
• периодическое копирование и архивирование данных –
для этого используют дополнительные винчестеры
(зеркальные, RAID-массивы), стримеры, DVD;
• замена оборудования в случае выхода из строя сервера
или рабочей станции.
Обязанности системного
администратора

9. • Шина
• Кольцо
Топология локальных сетей

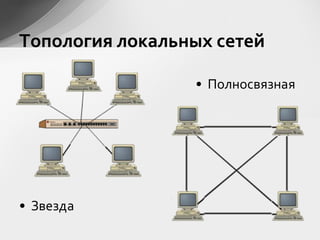

10. • Звезда
• Полносвязная
Топология локальных сетей

11. • Сетевой адаптер (плата):
Аппаратное обеспечение

12. • Сетевые кабели:
– Коаксиальный
– Витая пара
– Оптоволоконный
Аппаратное обеспечение

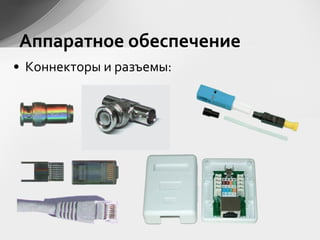

13. • Коннекторы и разъемы:
Аппаратное обеспечение

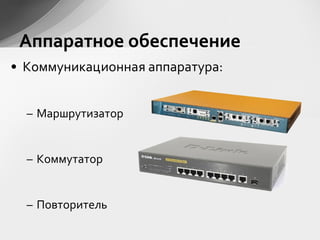

14. • Коммуникационная аппаратура:
– Маршрутизатор
– Коммутатор
– Повторитель
Аппаратное обеспечение

15. • Устройства для беспроводной связи
Аппаратное обеспечение

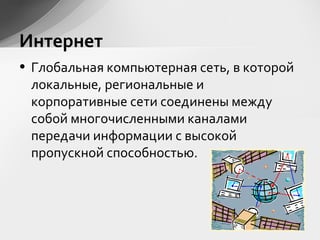

16. • Глобальная компьютерная сеть, в которой
локальные, региональные и
корпоративные сети соединены между
собой многочисленными каналами
передачи информации с высокой
пропускной способностью.
Интернет

17. • коммутируемый доступ;
• доступ по выделенным линиям;
• доступ по широкополосной сети;
• спутниковый доступ;
• доступ с использованием каналов
кабельной телевизионной сети;
• беспроводные технологии.
Подключение к сети Интернет

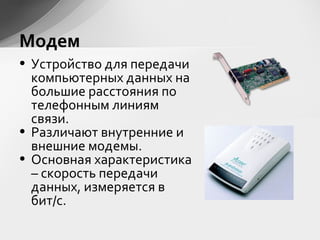

18. • Устройство для передачи
компьютерных данных на
большие расстояния по
телефонным линиям
связи.
• Различают внутренние и
внешние модемы.
• Основная характеристика
– скорость передачи
данных, измеряется в
бит/с.
Модем

19. • Поставщик услуг сети Интернет:
– «ВолгаТелеком»
– Ренет Ком
– Beeline
– Free Line
– ЭР-Телеком
– ТТК-Волга
– Комстар
Провайдер

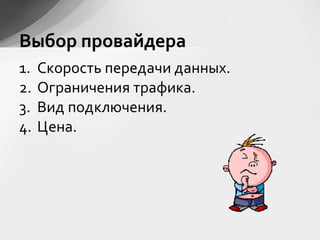

20. 1. Скорость передачи данных.
2. Ограничения трафика.
3. Вид подключения.
4. Цена.
Выбор провайдера

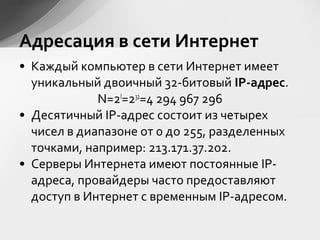

21. • Каждый компьютер в сети Интернет имеет
уникальный двоичный 32-битовый IP-адрес.
N=2I
=232
=4 294 967 296
• Десятичный IP-адрес состоит из четырех
чисел в диапазоне от 0 до 255, разделенных
точками, например: 213.171.37.202.
• Серверы Интернета имеют постоянные IP-
адреса, провайдеры часто предоставляют
доступ в Интернет с временным IP-адресом.
Адресация в сети Интернет

22. • Является символическим:
sc12engl.ucoz.ru
• Имеет иерархическую структуру: домены
верхнего уровня – домены второго уровня
– домены третьего уровня и т.д.
• Каждый компьютер имеет IP-адрес, но
может не иметь доменного имени.
Доменная система имен

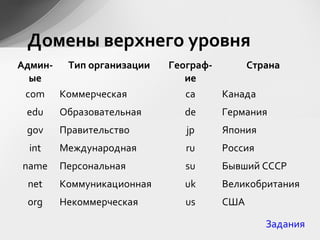

23. Домены верхнего уровня
Админ-
ые
Тип организации Географ-
ие
Страна
com Коммерческая ca Канада
edu Образовательная de Германия
gov Правительство jp Япония
int Международная ru Россия
name Персональная su Бывший СССР
net Коммуникационная uk Великобритания
org Некоммерческая us США
Задания

24. Адрес
получателя
Адрес
отправителя
Длина пакета Данные Контрольная
сумма
Обмен данными в сетях
• Протокол – это набор соглашений и правил,
определяющих порядок обмена данными в сети.
• Разбивка на пакеты (до 1,5 Кб):
• Контрольная сумма вычисляется по данным с
помощью специального алгоритма.
CRC = Cyclic Redundancy Check

25. • Обеспечивает доставку информации от
компьютера-отправителя к компьютеру
-получателю.
Маршрутизация данных
От Кому
1
2
3
4
5

26. • Производится путем разбиения файлов на
Интернет-пакеты на компьютере-
отправителе, индивидуальной
маршрутизации каждого пакета и сборки
файлов из пакетов в первоначальном
порядке на компьютере-получателе.
• В сетях, подключенных к Интернету –
протокол TCP/IP:
– Transmission Control Protocol
– Internet Protocol
Транспортировка данных

27. • Документально-информационные ресурсы:
• документы, представленные в WWW
• файловые архивы FTP
• базы данных
• Коммуникационные ресурсы:
• система электронной почты E-MAIL
• система телеконференций
• система on-line коммуникаций
• Системы информационного поиска ресурсов.
Основные ресурсы Интернет

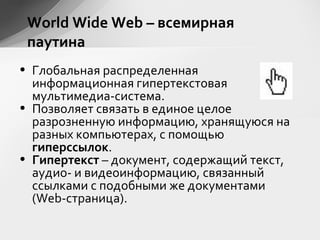

28. World Wide Web – всемирная
паутина
• Глобальная распределенная
информационная гипертекстовая
мультимедиа-система.
• Позволяет связать в единое целое
разрозненную информацию, хранящуюся на
разных компьютерах, с помощью
гиперссылок.
• Гипертекст – документ, содержащий текст,
аудио- и видеоинформацию, связанный
ссылками с подобными же документами
(Web-страница).

29. Мультимедийная Web-страница

30. Интерактивная Web-страница

31. Web-сайт
• От англ. site – местоположение, участок.
• Это набор из нескольких десятков, сотен или
даже тысяч web-страниц, связанных вместе
единой темой, общим оформлением,
взаимными гипертекстовыми ссылками и, как
правило, близким размещением.
• Найти Web-страницу в Интернете можно с
помощью адреса Web-страницы.

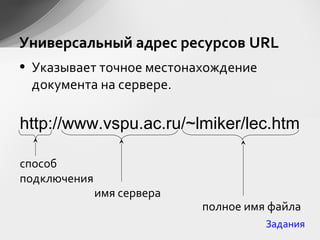

32. • Указывает точное местонахождение
документа на сервере.
http://www.vspu.ac.ru/~lmiker/lec.htm
Универсальный адрес ресурсов URL
способ
подключения
имя сервера
полное имя файла
Задания

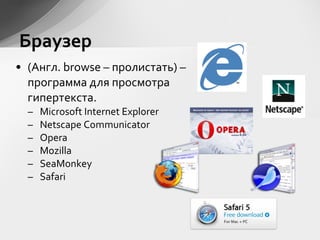

33. • (Англ. browse – пролистать) –
программа для просмотра
гипертекста.
– Microsoft Internet Explorer
– Netscape Communicator
– Opera
– Mozilla
– SeaMonkey
– Safari
Браузер

34. • Является исторически первой
информационной услугой компьютерных
сетей.
• Не требует обязательного наличия
высокоскоростных и качественных линий
связи.
• Преимущества:
– скорость пересылки сообщений;
– возможность вложения файлов (программы,
графику, звук и т.д.);
– возможность отправки сообщения сразу
нескольким абонентам.
Электронная почта

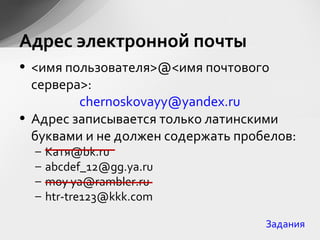

35. • <имя пользователя>@<имя почтового
сервера>:
chernoskovayy@yandex.ru
• Адрес записывается только латинскими
буквами и не должен содержать пробелов:
– Катя@bk.ru
– abcdef_12@gg.ya.ru
– moy ya@rambler.ru
– htr-tre123@kkk.com
Адрес электронной почты
Задания

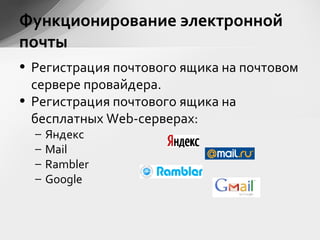

36. • Регистрация почтового ящика на почтовом
сервере провайдера.
• Регистрация почтового ящика на
бесплатных Web-серверах:
– Яндекс
– Mail
– Rambler
– Google
Функционирование электронной
почты

37. • Работа с почтой в Web-интерфейсе с
помощью любого браузера.
• Работа с почтовыми программами:
– Outlook Express
– The Bat
– Mozilla Thunderbird
Функционирование электронной
почты

38. • Компьютеры, на которых есть файлы для
общего пользования, называют серверами
файловых архивов или FTP-серверами.
Они хранят самую разную информацию:
программное обеспечение, компьютерные
изображения, различные тексты, музыку,
видеоклипы и т.д.
Файловые архивы

39. • Доступ к файлам на серверах файловых
архивов возможен как по протоколу HTTP, так
и по специальному протоколу передачи
файлов FTP (File Transfer Protocol).
• Он позволяет не только загружать файлы с
удаленных серверов файловых архивов на
локальный компьютер, но и наоборот,
производить передачу файлов с локального
компьютера на удаленный сервер.
Протокол FTP

40. • Многие серверы файловых архивов имеют
Web-интерфейс:
– freeware.ru
– www.freesoft.ru
– www.download.ru
• Менеджеры:
– FlashGet
– ReGet
– Free Download Manager
Менеджеры загрузки файлов

41. • Форумы
• Чаты
• Социальные сети
• Программы для общения:
– ICQ
– QIP
– Skype
• Интернет-телефония
Общение в сети Интернет

42. Мобильный Интернет
Обменданными

43. • Технологии:
– GPRS – до 170 Кбит/с
– EDGE – до 385 Кбит/с
– 3G – до 3 Мбит/с
– 4G – до 1 Гбит/с
• WAP-браузер – веб-обозреватель,
работающий со специализированными
сайтами, предназначенными для
мобильных устройств, по протоколу WAP.
Доступ в Интернет с использованием
мобильного телефона

44. • Звуковые и видеофайлы имеют большой
информационный объем:
– скорость передачи цифрового стереозвука
высокого качества – 1,5 Мбит/с;
– скорость передачи цифрового видео
телевизионного стандарта – 240 Мбит/с.
• Технологии передачи потокового звука и
видео – файлы передаются по частям в
буфер локального компьютера.
Звук и видео в Интернете

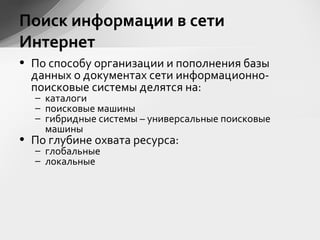

45. • По способу организации и пополнения базы
данных о документах сети информационно-
поисковые системы делятся на:
– каталоги
– поисковые машины
– гибридные системы – универсальные поисковые
машины
• По глубине охвата ресурса:
– глобальные
– локальные
Поиск информации в сети
Интернет

46. • Иерархически упорядоченная база данных
(рубрикатор) документов, информация в
которую заносится человеком.
• Основная характеристика каталога –
объем базы данных, то есть количество
представленных документов.
• www.list.ru
Каталог

47. Каталог

48. • Активная система, самостоятельно
исследующая сеть с целью пополнения
своих баз данных документов.
• Поисковый робот – специальная
программа, осуществляющая
сканирование сети.
• www.ya.ru
Поисковая машина

49. Поисковая машина

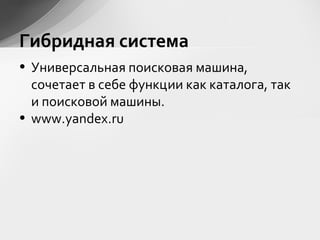

50. • Универсальная поисковая машина,
сочетает в себе функции как каталога, так
и поисковой машины.
• www.yandex.ru
Гибридная система

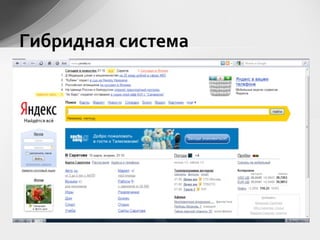

51. Гибридная система

52. • Введение запроса в поле поиска.
• Запрос содержит одно или несколько слов,
которые являются главными для
документа.
• Для уточнения результатов поиска
необходимо использовать расширенный
поиск.
• Для сложных задач используют язык
запросов.
Поиск по ключевым словам

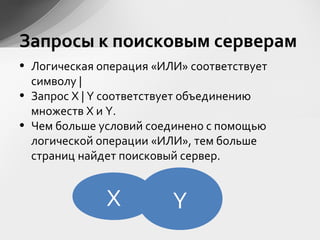

53. • Логическая операция «ИЛИ» соответствует
символу |
• Запрос X | Y соответствует объединению
множеств X и Y.
• Чем больше условий соединено с помощью
логической операции «ИЛИ», тем больше
страниц найдет поисковый сервер.
Запросы к поисковым серверам
X Y

54. • Логическая операция «И» соответствует символу
&
• Запрос X & Y соответствует пересечению
множеств X и Y.
• Чем больше условий соединено с помощью
логической операции «И», тем меньше страниц
найдет поисковый сервер.
Запросы к поисковым серверам
X Y
Задания

55. • Хостинг
• Реклама
• Доски объявлений
• Интернет-аукционы
• Интернет-магазины
• Цифровые деньги
Электронная коммерция

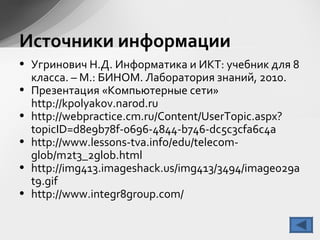

56. Источники информации
• Угринович Н.Д. Информатика и ИКТ: учебник для 8
класса. – М.: БИНОМ. Лаборатория знаний, 2010.
• Презентация «Компьютерные сети»
http://kpolyakov.narod.ru
• http://webpractice.cm.ru/Content/UserTopic.aspx?
topicID=d8e9b78f-0696-4844-b746-dc5c3cfa6c4a
• http://www.lessons-tva.info/edu/telecom-
glob/m2t3_2glob.html
• http://img413.imageshack.us/img413/3494/image029a
• http://www.integr8group.com/

57. 1. Скорость передачи данных через аналоговый модем равна
128000 бит/с. Через данное соединение передают файл
размером 375 килобайт. Определите время передачи файла в
секундах.
2. Скорость передачи данных через спутниковый канал равна
256000 бит/с. Через данное соединение передают файл
размером 625 килобайт. Определите время передачи файла в
секундах.
3. Скорость передачи данных через ADSL-соединение равна
256000 бит/с. Передача файла через данное соединение
заняла 3 минуты. Определите размер файла в килобайтах.
4. Скорость передачи данных через выделенный канал равна
512000 бит/с. Передача файла через данное соединение
заняла 46 секунд. Определите размер файла в килобайтах.
Задания по теме
«Передача информации»

58. • Установите соответствие между доменами
верхнего уровня и названиями стран.
Запишите получившуюся
последовательность цифр без пробелов и
каких-либо символов.
1. cn 2. br 3. uk 4.ru 5. ua 6. us
Задание по теме
«Домены верхнего уровня»
Бразилия
Велико-
британия
Китай Россия США Украина

59. 1. Доступ к файлу com.htm,
находящемуся на сервере
txt.ru, осуществляется по
протоколу http. Фрагменты
адреса файла закодированы
буквами от А до Ж. Запишите
последовательность этих
букв, кодирующую адрес
указанного файла в сети
Интернет.
2. На сервере time.vr находится
файл doc.txt, доступ к
которому осуществляется по
протоколу ftp. Фрагменты
адреса файла закодированы
буквами от A до G. Запишите
последовательность этих
букв, которая кодирует адрес
указанного файла в
Интернете.
Задания по теме
«Адресация в сети Интернет»
А txt
Б http
В /
Г com
Д .ru
Е ://
Ж .htm
А time
B doc
C ://
D .txt
E ftp
F .vr
G /

60. • Найдите в списке записи, которые могут быть
адресами электронной почты. Запишите
через запятую в порядке возрастания номера
выбранных вариантов.
1. fon@gaz@maz
2.Вася@msu.ru
3. www.km.ru
4.02@umnik.msk.ru
5. Kate@@stu.com
6.Svet@
7. ttt@qwerty.ru
Задание по теме
«Электронная почта»

61. • Ниже приведены запросы к поисковому серверу,
обозначенные буквами от А до Г. Расположите обозначения
запросов в порядке возрастания количества страниц, которые
найдет поисковый сервер по каждому запросу.
Задания по теме
«Запросы к поисковым серверам»
А Рим | Лондон | Париж
Б Париж & Экскурсии
В Париж | Рим
Г Париж | Лондон | Рим | Экскурсии
А Лермонтов
Б Лермонтов & Пушкин
В Лермонтов | Пушкин
Г Лермонтов | Пушкин | Баратынский
А Рим & Париж & Лондон
Б Лондон | Рим
В Рим & Лондон
Г Рим | Париж | Лондон
А тушь | темпера | масло
Б масло & тушь & темпера & пастель
В масло & тушь
Г масло | (тушь & темпера)
№1
№2
№3
№4
