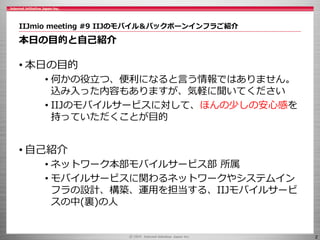

- 2. 2 IIJmio meeting #9IIJのモバイル＆バックボーンインフラご紹介 本日の目的と自己紹介 • 本日の目的 • 何かの役立つ、便利になると言う情報ではありません。 込み入った内容もありますが、気軽に聞いてください • IIJのモバイルサービスに対して、ほんの少しの安心感を 持っていただくことが目的 • 自己紹介 • ネットワーク本部モバイルサービス部 所属 • モバイルサービスに関わるネットワークやシステムイン フラの設計、構築、運用を担当する、IIJモバイルサービ スの中(裏)の人
- 3. 3 モバイルの中のIIJ モバイル全体から見るとIIJの担当はほんの一部 LTE MME SGW S1-MME S11 PGW S1-U S5 3G MSC SGSN GGSN GnS3 S4 S6d/Gr SGi Gi PDN PCRF OCS Gx/Gy PCEF Gb SMS-IWMSC SMS-GMSC E Gd Gs SMSC SGs SS7 NW (PLMN) HLR/HSS D S6aP-CSCF S-CSCF I-CSCF Mw Mw Mw Cx AS PSTN/ PLMN MGCF MGW LRF E-CSCF PSTN/ PLMN SCC AS I2 IM-AGWMb Sh ISC SCP OSS/BSS AAA UE UE

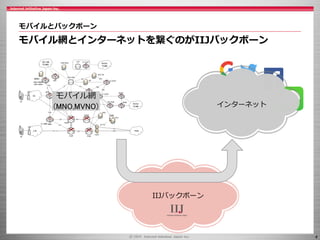

- 4. 4 IIJバックボーン モバイルとバックボーン モバイル網とインターネットを繋ぐのがIIJバックボーン インターネット LTE MME SGW S1-MME S11 PGW S1-U S5 3G MSC SGSN GGSN GnS3 S4 S6d/Gr SGi Gi PDN PCRF OCS Gx/Gy PCEF Gb SMS-IWMSC SMS-GMSC E Gd Gs SMSC SGs SS7 NW (PLMN) HLR/HSS D S6aP-CSCF S-CSCF I-CSCF Mw Mw Mw Cx AS PSTN/ PLMN MGCF MGW LRF E-CSCF PSTN/ PLMN SCC AS I2 IM-AGWMb Sh ISC SCP OSS/BSS AAA UE UE モバイル網 (MNO,MVNO)
- 5.

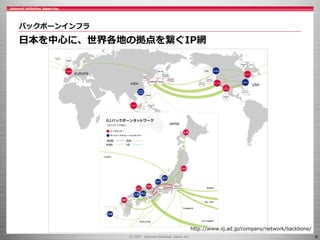

- 6.

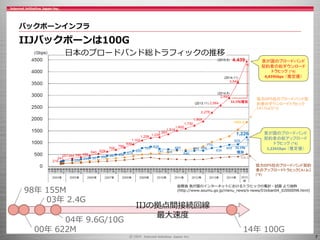

- 7. 7 バックボーンインフラ IIJバックボーンは100G 総務省 我が国のインターネットにおけるトラヒックの集計・試算 より抜粋 (http://www.soumu.go.jp/menu_news/s-news/01kiban04_02000098.html) 日本のブロードバンド総トラフィックの推移 98年155M 00年 622M 03年 2.4G 04年 9.6G/10G 14年 100G IIJの拠点間接続回線 最大速度

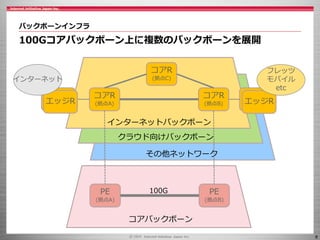

- 8.

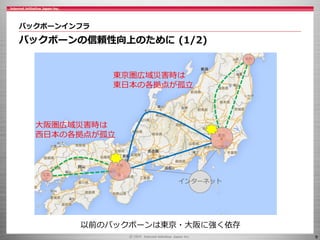

- 9.

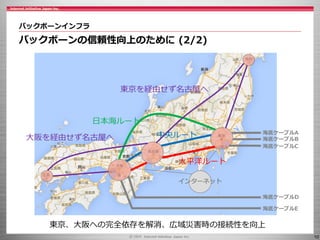

- 10.
- 11.

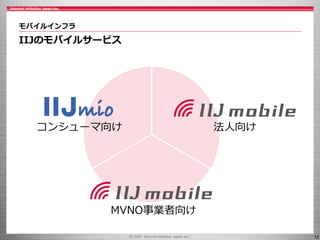

- 12.

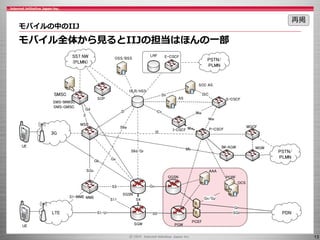

- 13. 13 モバイルの中のIIJ モバイル全体から見るとIIJの担当はほんの一部 LTE MME SGW S1-MME S11 PGW S1-U S5 3G MSC SGSN GGSN GnS3 S4 S6d/Gr SGi Gi PDN PCRF OCS Gx/Gy PCEF Gb SMS-IWMSC SMS-GMSC E Gd Gs SMSC SGs SS7 NW (PLMN) HLR/HSS D S6aP-CSCF S-CSCF I-CSCF Mw Mw Mw Cx AS PSTN/ PLMN MGCF MGW LRF E-CSCF PSTN/ PLMN SCC AS I2 IM-AGWMb Sh ISC SCP OSS/BSS AAA UE UE 再掲

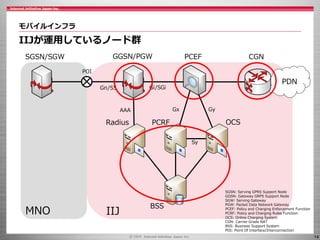

- 14. 14 モバイルインフラ IIJが運用しているノード群 BSS MNO IIJ PDN Radius PCRFOCS Sy SGSN/SGW GGSN/PGW PCEF CGN Gn/S5 POI Gi/SGi AAA Gx Gy SGSN: Serving GPRS Support Node GGSN: Gateway GRPS Support Node SGW: Serving Gateway PGW: Packet Data Network Gateway PCEF: Policy and Charging Enforcement Function PCRF: Policy and Charging Rules Function OCS: Online Charging System CGN: Carrier Grade NAT BSS: Business Support System POI: Point Of Interface/Interconnection

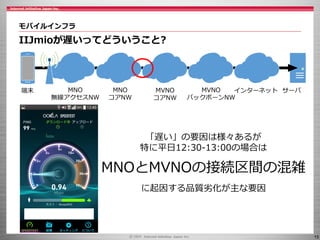

- 15.

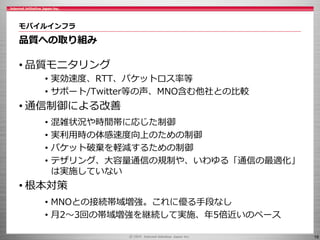

- 16. 16 モバイルインフラ 品質への取り組み • 品質モニタリング • 実効速度、RTT、パケットロス率等 •サポート/Twitter等の声、MNO含む他社との比較 • 通信制御による改善 • 混雑状況や時間帯に応じた制御 • 実利用時の体感速度向上のための制御 • パケット破棄を軽減するための制御 • テザリング、大容量通信の規制や、いわゆる「通信の最適化」 は実施していない • 根本対策 • MNOとの接続帯域増強。これに優る手段なし • 月2～3回の帯域増強を継続して実施、年5倍近いのペース

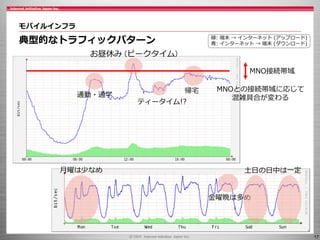

- 17. 17 モバイルインフラ 典型的なトラフィックパターン 通勤・通学 ティータイム!? 緑: 端末 →インターネット (アップロード) 青: インターネット → 端末 (ダウンロード) MNOとの接続帯域に応じて 混雑具合が変わる お昼休み (ピークタイム) 帰宅 月曜は少なめ 土日の日中は一定 金曜晩は多め MNO接続帯域

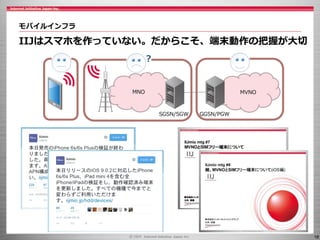

- 18.

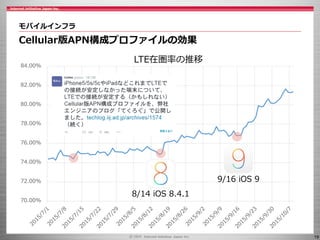

- 19.

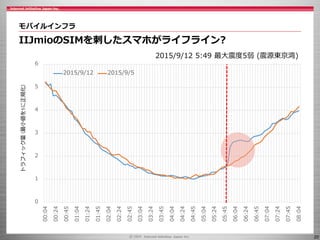

- 20.

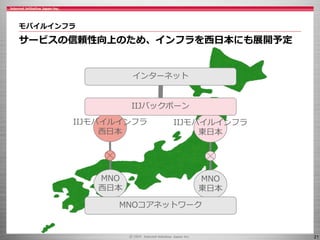

- 21.

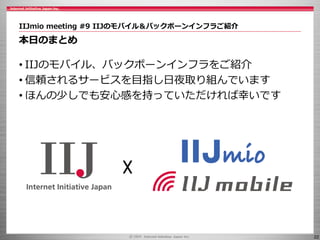

- 22. 22 IIJmio meeting #9IIJのモバイル＆バックボーンインフラご紹介 本日のまとめ • IIJのモバイル、バックボーンインフラをご紹介 • 信頼されるサービスを目指し日夜取り組んでいます • ほんの少しでも安心感を持っていただければ幸いです ☓
