1. Инвестиционный проект
«Внедрение энергосберегающих технологий
уличного освещения г.Вышгород»
при содействии координационного совета по привлечению инвестиций
Сентябрь 2010

2. Раздел №1 : Рецензия предприятия «BLED International»
Производственно инжиниринговая компания «BLED international»-
предприятие на рынке светотехники и энергосберегающих технологий
В ее активе - производственное предприятие в Азиатских странах c
европейским менеджментом
Область деятельности «BLED» - разработка, производство, монтаж и
обслуживание энергосберегающей осветительной техники
Уникальные технологии в области светотехники и энергосбережения
универсальны и могут быть эффективно использованы для уличного,
промышленного и архитектурного освещения

3. «
Раздел №1 : Рецензия предприятия «BLED International»
• производственные и складские помещения расположены на территории более 100 000 кв.м.
• в процессе серийного производства продукции задействовано более 15 000 сотрудников в год
• производственная мощность составляет более 10 000 единиц изделий ежемесячно

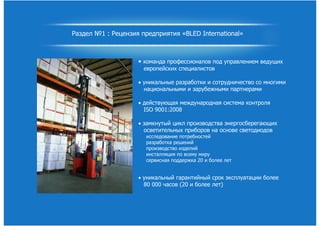

4. Раздел №1 : Рецензия предприятия «BLED International»
• команда профессионалов под управлением ведущих
европейских специалистов
• уникальные разработки и сотрудничество со многими
национальными и зарубежными партнерами
• действующая международная система контроля
ISO 9001:2008
• замкнутый цикл производства энергосберегающих
осветительных приборов на основе светодиодов
исследование потребностей
разработка решений
производство изделий
инсталляция по всему миру
сервисная поддержка 20 и более лет
• уникальный гарантийный срок эксплуатации более
80 000 часов (20 и более лет)

5. Китай, Shan Xi
Изделие : LED Street Light 90
Количество : 110 единиц
Высота размещения : 7 метров
Индия
Изделие : LED Street Light 30 + Solar
Количество : 66 единиц
Высота размещения : 7 метров
Раздел №2 : Инсталляции оборудования

6. • Экономия электроэнергии до 70%
• Отсутствие затрат на обслуживание
• Срок службы до 25 лет
• Экологическая безопасность
позволяет исключить затраты на специальную утилизацию и
сохранить окружающую среду
• Безопасность движения и сохранение жизней
обеспечивает лучшей видимостью и восприятием глубины пространства
за счет большей контрастности (в 400 раз), отсутствие слепящего эф-
фекта за счет специально сформированного угла светового потока
• Сохранение электросетей
за счет низких питающих токов (0,6-0,9А) и отсутствия высоких пусковых токов
• Стабильное освещение в зимний период
обеспечивается отсутствием проблем с включением, которые характерны
для всех газоразрядных ламп
• Реальная поддержка программы по внедрению
энергосберегающих источников света
Раздел №3 : Характеристики осветительных приборов

7. Раздел №3 : Характеристики осветительных приборов
Промышленное LED освещение
Офисное LED освещениеАвтономное LED освещение
Уличное LED освещение

8. • Место размещения приборов :
ул. Шолуденко
Участок – 1.8 км.
• Характеристики инсталляции:
ул. Шолуденко
Высота размещения – 9,5 м.
Ширина дорожного полотна – 10,0 м.
Количество опор – 44 шт.
Количество светильников – 44 шт.
Номенклатура приборов - 60 LED
Потребляемая мощность : 3,43 кВт
Место инсталляции : Украина, Киевская область город Вышгород
Раздел №4 : Описание «пилотного» проекта в Украине
«Внедрение энергосберегающих технологий»

9. Куликов Сергей- генеральный директор ИК
«BLED international»
093 390 77 77
Щербак Сергей-руководитель департамента
«Светотехника и энергосберегающие технологии»
093 390 74 73
• Экономия электроэнергии до 70%
• Отсутствие затрат на обслуживание
• Срок службы до 25 лет
• Экологическая безопасность
•Сохранение электросетей
•Стабильное освещение в зимний период
•Поддержка программы по внедрению
энергосберегающих источников света
Затраты на инсталляцию освещения улицы Шолуденко (1,8 км.)
Раздел №5 : Расчет экономической эффективности
Использование
стандартного
решения освещения
лампами ДНаТ-250
Применение
светодиодных
энергосберегающих
фонарей Street Light
Количество опор 44 44
Стоимость осветительного прибора ,грн. 1 326 4 800
В т.ч светильник ,грн. 1 206 ---
Лампа ,грн. 120 ---
Стоимость осветительных приборов ,грн. 58 344 211 200
Цена за 1 опору ,грн. 7 700 7 700
Стоимость монтажных работ на 1 опору ,грн. 2 079 2 079
Комплектующие на 1 опору (анкер, кронштейн), грн. 1 286 1 286
Дополнительные затраты (кабель, щиток и т.д), грн. 30 040 23 676
Стоимость опор и инсталляции ,грн. 516 900 510 536
Итого стоимость установки системы уличного
освещения,грн.
575 244 721 736
Удорожание системы освещения при использовании
энергосберегающих осветительных приборов Street Light
--- 25.5%

10. ДНаТ-250 Streer Light 60
Потребление электроэнергии 250 Вт+cosφ=385 Вт 60*1,31 = 78 Вт
44 точки в год 66 979,63 кВт 13 569,90 кВт
в т.ч. по графику НКРЭ 60 352,99 кВт 12 227,36 кВт
Превышая график НКРЭ 6 626,65 кВт 1 342,54 кВт
Расходы в год по графику
НКРЭ – 0,19 грн./кВт
11 467,07 грн. 1 006,91 кВт
Расходы в год по графику
НКРЭ – 0,75 грн./кВт
4 969,98 грн. 1 006,91 кВт
Итого затраты на
электроэнергию
16 437,05 грн. 3 330,10 кВт
Экономия затрат
на электроэнергию при
использовании энерго -
сберегающих осветитель-
ных приборов Street Light
70,7%
Месяц
Время включения и отключения
наружного освещения города
Время начала и
окончания льгот-
ных зон по НКРЭ
вкл. откл.
начало конец
час мин час мин
Январь 16 50 7 6 17 7
Февраль 17 40 6 47 18 6
Март 18 22 6 2 19 5
Апрель 20 19 5 55 21 5
Май 21 4 4 55 22 4
Июнь 21 26 4 12 22 4
Месяц
Время включения и отключения
наружного освещения города
Время начала и
окончания льгот-
ных зон по НКРЭ
вкл. откл.
начало конец
час мин час мин
Июль 21 1 4 10 22 4
Август 20 7 4 46 21 5
Сентябрь 18 52 5 31 20 5
Октябрь 17 55 6 14 18 6
Ноябрь 16 13 6 3 17 6
Декабрь 16 13 6 45 17 7
Раздел №5 : Расчет экономической эффективности

11. Расчет срока окупаемости инсталляции светодиодного освещения
улицы Шолуденко (1,8 км.)
Раздел №5 : Расчет экономической эффективности
ДНаТ-250 Street Light 60
Затраты при установке освещения (тыс.грн.) 575,2 721,7
Затраты на обслуживание (тыс. грн. в год) 10,5 0,3
Затраты на электроэнергию (тыс. грн. в год) 16,4 3,3
Срок окупаемости проекта 6 лет
Срок эксплуатации оборудования 25 лет
Т.е. в течении 19 лет после срока окупаемости, проект приносит
прибыль в государственный бюджет.

12. Раздел №6 : Архитектурная подсветка
• Внешняя подсветка
• Подсветка фонтанов и бассейнов
• Ландшафтное освещение
• Возможность использования
светодинамических эффектов

13. Раздел №6 : Промышленно освещение
• Высокая степень защиты
• Гарантийный срок эксплуатации
60 000 часов
• Модернизация промышленного
освещения позволяет значительно
сократить расходы
• Экономия Ваших средств за счет
низкого энергопотребления

14. Контакты
Куликов Сергей - генеральный директор
«BLED international»
тел.: 093 390 77 77
e-mail: kulikov@bled.com.ua
Щербак Сергей – руководитель департамента «Светотехника и
энергосберегающие технологии»
тел.: 093 390 74 73
e-mail: light@bled.com.ua
