резентация Мегаполис-ТМ Умный Дом

комплексная
информационная
система

Программно-аппаратный комплекс телемеханики
Мегаполис-ТМ

Технологии автоматизации
«Умный Дом»

http://megapolis.vladoblgaz.ru
+7 (4922) 33-26-44

система
Комплекс телемеханики «Мегаполис-ТМ»

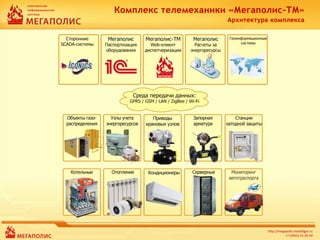

Архитектура комплекса

+7 (4922) 33-26-44

система
Технологии Умного Дома
Общие сведения

Комплексное решение для автоматизации частных и административных зданий включает:
 Учет энергоресурсов (газ, вода, тепло, электроэнергия)
 Управление электроснабжением на уровне входных распределительных устройств (ВРУ)
 Управление микроклиматом (отопление, кондиционирование)
 Управление безопасностью (доступ, охранные системы, пожаротушение)
 Видеонаблюдение IP-камер с трансляцией через Интернет на мобильные устройства

+7 (4922) 33-26-44

система
Мобильные клиенты управления и диспетчеризации

Мобильные клиенты диспетчеризации

«Мегаполис-ТМ. Мобильный клиент» адаптирован для сенсорного
управления на мобильных планшетах и телефонах. Клиент открывается
как страница в Web-браузере и не требует особых ресурсов или установки
вспомогательного ПО. Эта технология работает на всех современных
планшетных ПК под управления Apple iOS, Android, Windows Phone.

Виртуальная диспетчерская
Инновационное решение для управления жестами рук на основе
технологии Microsoft Kinect позволяет диспетчеру
взаимодействовать на интуитивно-понятном уровне, повышая
оперативность управления и обучаемость пользователей.

+7 (4922) 33-26-44

система
Мобильные клиенты управления и диспетчеризации

Программное обеспечение комплекса телемеханики «Мегаполис-ТМ» построено на
современных Web-технологиях , что позволяет с любого рабочего места выполнять все функции
диспетчеризации :
 Отображение стационарных и подвижных объектов на динамически подгружаемой ГИС-карте
 Динамическое отображение технологических параметров на мнемосхемах, планах
 Сигнализацию и локализацию возникающих внештатных ситуаций
 Квитирования событий, регистрацию аварийных заявок
 Визуализацию и анализ архивных (исторических) данных на графиках и таблицах

+7 (4922) 33-26-44

система
Управление электропитанием

Управление электропитанием ВРУ
Инновационное решение для удаленного мониторинга и управления автоматическими
выключателями (автоматы) распределительных щитов (ВРУ) позволяет:
 Контролировать текущее состояние автоматических выключателей
 Различать причину отключения (вручную, по аварии)
 Удаленное управлять положением выключателей
 Контролировать наличие напряжения на входе
 Локально блокировать удаленное управление

Модуль управление электропитанием ТМ-Э1:
 Построен на базе самых современных компонентов
Schneider Electric
 Обеспечивает защиту персонала от несчастных
случаев

+7 (4922) 33-26-44

система
Удаленный сбор показаний счетчиков энергоресурсов

Система сбора показаний счетчиков энергоресурсов

 Поддержка всех типов счетчиков с импульсным выходом
 Одновременное подключение до четырех счетчиков
(газ, электроэнергия, вода, тепло)
 Контроль состояния счетчиков, передача аварийных
ситуаций (магнитное вмешательство, обрыв выхода)
 Встроенный датчик температуры воздуха
 Энергосберегающая технология передачи данных:
 Нелицензируемый частотный диапазон 2,4ГГц
 Нет требует SIM-карт и абонентской платы
 Объединение в радиосеть до 65000 абонентов
 Дальность между абонентами и ретранслятором:
до 1км
 Средний срок службы батареи: 5лет
 Встроенные мониторинг уровня заряда батареи

+7 (4922) 33-26-44

система

Система расчетов за энергоресурсов и ТО

+7 (4922) 33-26-44

система

Подсистема приема аварийных заявок

+7 (4922) 33-26-44

система

Подсистема паспортизации оборудования

+7 (4922) 33-26-44

система

План размещения счетчиков и радиомодуля в котельной

+7 (4922) 33-26-44

система
Энергосберегающие контроллеры

Энергосберегающий коммуникационный шлюз МТМ-КШ
предназначен для сбора данных со встроенных и внешних
модулей ввода-вывода, накопления информации во внутренней
энергонезависимой памяти с возможностью передачи данных по
каналам GSM, GPRS и ZigBee при поддержке спящего режима.

 В спящем режиме шлюз может применяться на объектах без электропитания:
автономных ШГРП, крановых узлах, узлах учета энергоресурсов.
 Функциональной особенностью шлюза МТМ-КШ является подсистема управления питанием
внешних датчиков.
 Шлюз позволяет в энергосберегающем режиме организовать сбор данных с любых
аналоговых датчиков и внешних устройств, не приспособленных под малое
энергопотребление.

+7 (4922) 33-26-44

система
Автоматизация котельных

Шкаф автоматики для диспетчеризации котельных позволяет:
 Контролировать состояние котлов
 Управлять режимом работы котлов
 Контролировать наличие загазованности по CO и CH4
 Контролировать и управлять насосами
 Контролировать отклонения давления газа на котлы
 Контролировать давление воды в системе отопления
 Контролировать доступ в помещение котельной

Автономные модули управления отопительными клапанами позволяют:
 Регулировать температуру в отдельных помещениях
 Динамически адаптироваться к погодным условиям

+7 (4922) 33-26-44

система

Программно-аппаратный комплекс телемеханики
Мегаполис-ТМ

Разработчик:
Управление Информационных Технологий и Телекоммуникаций
ОАО «Владимироблгаз»
www.megapolis.vladoblgaz.ru
megapolis@vladoblgaz.ru
г.Владимир, ул.Краснознаменная, д.3
Тел.: +7 (4922) 33-26-44, (4922) 53-34-09

+7 (4922) 33-26-44
