Документ рассматривает различные системы управления для 'умного дома', такие как Clipsal C-Bus, KNX и Smart-Bus, подчеркивая их особенности и преимущества. Clipsal C-Bus, разработанная Schneider Electric, заслуживает внимания за свою надежность и функциональность, в то время как KNX является международным стандартом с миллионами успешных установок по всему миру. Smart-Bus предлагает распределенную систему управления, обеспечивая гибкость и расширяемость без центрального процессора.

1. Концепция и выбор системы
управления
Clipsal C-Bus, KNX, HDL KNX, Smart-Bus, Crestron
Вариант
24.10.2012

2. ТРИ УРОВНЯ СИСТЕМ “УМНОГО ДОМА”: ЭКСКЛЮЗИВ
2

3. ТРИ УРОВНЯ СИСТЕМ “УМНОГО ДОМА”: БЮДЖЕТНОЕ РЕШЕНИЕ
3

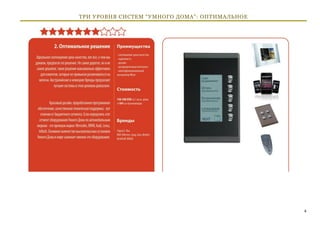

4. ТРИ УРОВНЯ СИСТЕМ “УМНОГО ДОМА”: ОПТИМАЛЬНОЕ
4

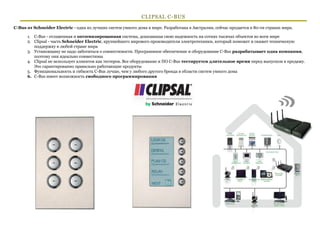

5. CLIPSAL C-BUS
C-Bus от Schneider Electric - одна из лучших систем умного дома в мире. Разработана в Австралии, сейчас продается в 80-ти странах мира.
1. C-Bus - отлаженная и оптимизированная система, доказавшая свою надежность на сотнях тысячах объектов во всем мире
2. Clipsal - часть Schneider Electric, крупнейшего мирового производителя электротехники, который поможет и окажет техническую
поддержку в любой стране мира
3. Установщику не надо заботиться о совместимости. Программное обеспечение и оборудование C-Bus разрабатывает одна компания,
поэтому они идеально совместимы
4. Clipsal не использует клиентов как тестеров. Все оборудование и ПО C-Bus тестируется длительное время перед выпуском в продажу.
Это гарантированно правильно работающие продукты
5. Функциональность и гибкость C-Bus лучше, чем у любого другого бренда в области систем умного дома
6. C-Bus имеет возможность свободного программирования
5

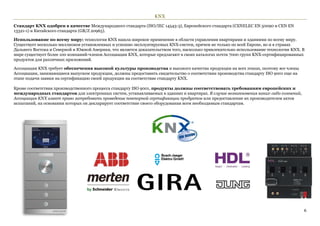

6. KNX
Стандарт KNX одобрен в качестве Международного стандарта (ISO/IEC 14543-3), Европейского стандарта (CENELEC EN 50090 и CEN EN
13321-1) и Китайского стандарта (GB/Z 20965).
Использование по всему миру: технология KNX нашла широкое применение в области управления квартирами и зданиями по всему миру.
Существует несколько миллионов установленных и успешно эксплуатируемых KNX-систем, причем не только по всей Европе, но и в странах
Дальнего Востока и Северной и Южной Америки, что является доказательством того, насколько привлекательно использование технологии KNX. В
мире существует более 100 компаний-членов Ассоциации KNX, которые предлагают в своих каталогах почти 7000 групп KNX-сертифицированных
продуктов для различных приложений.
Ассоциация KNX требует обеспечения высокой культуры производства и высокого качества продукции на всех этапах, поэтому все члены
Ассоциации, занимающиеся выпуском продукции, должны предоставить свидетельство о соответствии производства стандарту ISO 9001 еще на
этапе подачи заявки на сертификацию своей продукции на соответствие стандарту KNX.
Кроме соответствия производственного процесса стандарту ISO 9001, продукты должны соответствовать требованиям европейских и
международных стандартов для электронных систем, устанавливаемых в зданиях и квартирах. В случае возникновения каких-либо сомнений,
Ассоциация KNX имеет право затребовать проведение повторной сертификации продуктов или предоставление их производителем актов
испытаний, на основании которых он декларирует соответствие своего оборудования всем необходимым стандартам.
6

7. SMART-BUS
Smart Bus - распределенная система управления для построения сетей Умного Дома, Интеллектуального здания, управления светом, климатом,
системы безопасности, мультирума.
"Распределенная" - означает, что не требуется центрального процессора, весь интеллект встроен в равнозначные приборы, находящиеся в
различных местах. Это на порядок повышает надежность системы, делает ее гибкой и легко расширяемой. Другие распределенные системы,
присутствующие на рынке - KNX, C-Bus, LON - занимают существенно более дорогую нишу.
Итак, Smart Bus строится на основе контроллеров, встроенных в каждый прибор. Все приборы объединяются проводом Cat5e UTP. Используется 4
провода - 2 для данных, 2 для питания. Питание приборов 8-32VDC от специализированных блоков питания.
В одном сегменте может подключаться до 65000 приборов, длина информационного кабеля - до 1.7 км. Увеличивается сеть за счет сетевых мостов,
которые подключаются к сети Ethernet.
7

8. 7. УПРАВЛЯЮЩИЕ УСТРОЙСТВА: CLIPSAL C-BUS
www.c-bus.ru
Clipsal, бренд Schneider Electric, выпускает оборудование технологии C-Bus, одной из ведущих в мире на
рынке систем Умного Дома. Широкая линейка управления светом, климатом и музыкой выпускается
одним производителем.
8

9. КЛАВИШНЫЕ ПАНЕЛИ DLT
Варианты оформления: Количество клавиш:
Стекло, металл От 4+1 в американском стандарте или 3+1 в европейском
Белый, черный, кремовый, коричневый Всего 8 функций. Все клавиши с поддержкой запуска
сценариев и отображением картинки или динамической
надписи рядом с клавишей.
9

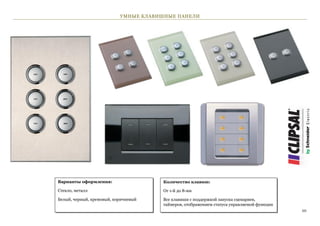

10. УМНЫЕ КЛАВИШНЫЕ ПАНЕЛИ
Варианты оформления: Количество клавиш:
Стекло, металл От 1-й до 8-ми
Белый, черный, кремовый, коричневый Все клавиши с поддержкой запуска сценариев,
таймеров, отображением статуса управляемой функции
10

11. СЕНСОРНЫЕ ПАНЕЛИ CLIPSAL – C-TOUCH COLOR
Стекло, металл
Варианты оформления: Количество функций:
Стекло, металл, пластик Сотни функций, таймеры, сценарии, имитация
присутствия, свободно-программируемая память,
Белый, черный, кремовый, коричневый вывод информации из сети Интернет, отправка e-mail
по событиям
11

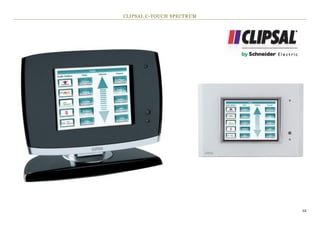

12. CLIPSAL C-TOUCH SPECTRUM
12

13. КОНТРОЛЛЕР WISER – УНИКАЛЬНОЕ УСТРОЙСТВО ДЛЯ CLIPSAL C-BUS
13

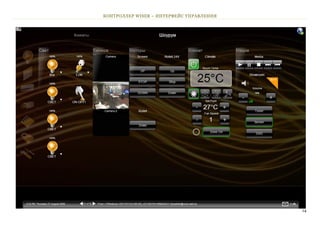

14. КОНТРОЛЛЕР WISER – ИНТЕРФЕЙС УПРАВЛЕНИЯ
14

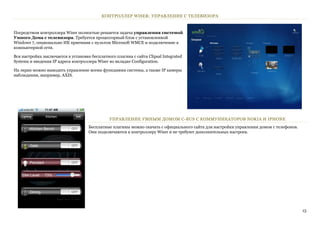

15. КОНТРОЛЛЕР WISER: УПРАВЛЕНИЕ С ТЕЛЕВИЗОРА
Посредством контроллера Wiser полностью решается задача управления системой
Умного Дома с телевизора. Требуется процессорный блок с установленной
Windows 7, опционально ИК приемник с пультом Microsoft WMCE и подключение к
компьютерной сети.
Вся настройка заключается в установке бесплатного плагина с сайта Clipsal Integrated
Systems и введения IP адреса контроллера Wiser во вкладке Configuration.
На экран можно выводить управление всеми функциями системы, а также IP камеры
наблюдения, например, AXIS.
УПРАВЛЕНИЕ УМНЫМ ДОМОМ C-BUS С КОММУНИКАТОРОВ NOKIA И IPHONE
Бесплатные плагины можно скачать с официального сайта для настройки управления домом с телефонов.
Они подключаются к контроллеру Wiser и не требуют дополнительных настроек.
15

16. 2. CRESTRON
16

17. 17

18. 18

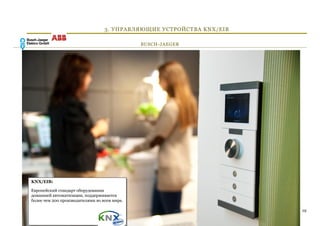

19. 3. УПРАВЛЯЮЩИЕ УСТРОЙСТВА KNX/EIB
BUSCH-JAEGER
KNX/EIB:
Европейский стандарт оборудования
домашней автоматизации, поддерживается
более чем 200 производителями во всем мире.
19

20. ABB Bucsh-Jaeger
Фирма Busch-Jaeger является ведущим производителем электроустановочной техники с более чем
130-летним опытом в этой области. Производство осуществляется в Германии на двух заводах.
Предприятие принадлежит к группе ABB и насчитывает около 1000 сотрудников в городах
Люденшайд и Ауэ. Продукция экспортируется в более чем 60 стран.
20

21. JUNG
Клавишные и
сенсорные панели
JUNG:
Широкий выбор
многофункциональных
выключателей
изысканного дизайна.
Стекло различных
цветов, включая
зеркальное, подсветки,
металл, пластик.
Круглые стандартные
установочные коробки.
Уникальный
сенсорный модуль
управления размером с
клавишный
выключатель.
FD-Design, LS-Design.
Клавишные панели, розетки или
сенсорный модуль
21

22. GIRA
Gira
Один из самых
известных и
дорогих брендов в
сфере производства
электроустановочн
ых изделий и
компонентов
автоматизированно Сенсорная поверхность Стекло
го управления и
контроля
инженерным
оснащением
зданий.
Стекло
Стекло
Коробки:
22

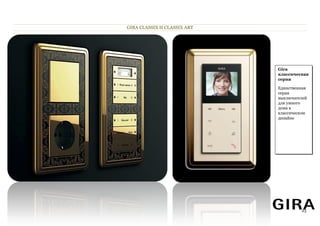

23. GIRA CLASSIX И CLASSIX ART
Gira
классическая
серия
Единственная
серия
выключателей
для умного
дома в
классическом
дизайне
23

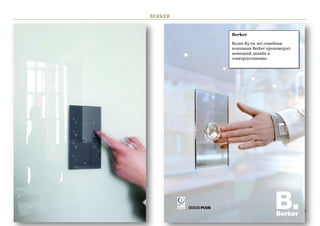

24. BERKER
Berker
Более 85-ти лет семейная
компания Berker проповедует
немецкий дизайн в
электроустановке.
24

25. TS SENSOR
Сенсорное стекло
Одна из лидирующих линеек на
рынке панелей управления
высшего класса. Выбор цвета,
множество модификаций – в
том числе с управлением
климатом и звуком.
25

26. TS
TS Crystal Ball TS TS
Swarovski
26

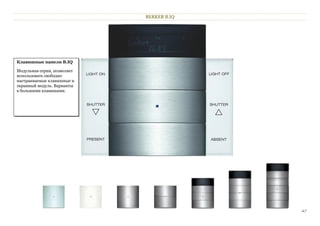

27. BERKER B.IQ
Клавишные панели B.IQ
Модульная серия, позволяет
использовать свободно
настраиваемые клавишные и
экранный модуль. Варианты
в большими клавишами.
27

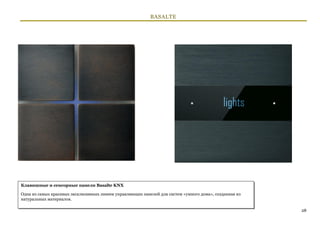

28. BASALTE
Клавишные и сенсорные панели Basalte KNX
Одна из самых красивых эксклюзивных линеек управляющих панелей для систем «умного дома», созданная из
натуральных материалов.
28

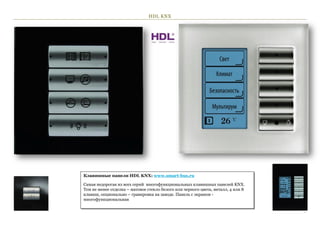

29. HDL KNX
Клавишные панели HDL KNX: www.smart-bus.ru
Самая недорогая из всех серий многофункциональных клавишных панелей KNX.
Тем не менее отделка – матовое стекло белого или черного цвета, металл, 4 или 8
клавиш, опционально – гравировка на заводе. Панель с экраном -
многофункциональная
29

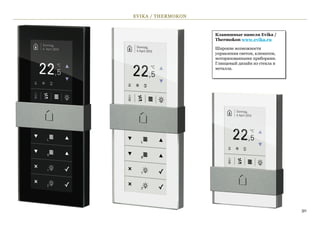

30. EVIKA / THERMOKON
Клавишные панели Evika /
Thermokon www.evika.ru
Широкие возможности
управления светом, климатом,
моторизованными приборами.
Глянцевый дизайн из стекла и
металла.
30

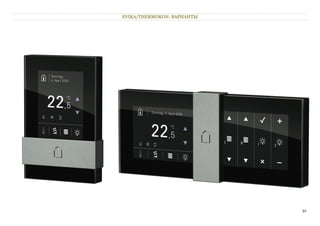

31. EVIKA/THERMOKON: ВАРИАНТЫ
31

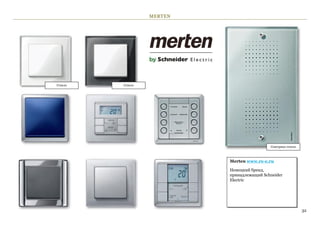

32. MERTEN
Стекло Стекло
Сенсорное стекло
Merten www.re-e.ru
Немецкий бренд,
принадлежащий Schneider
Electric
32

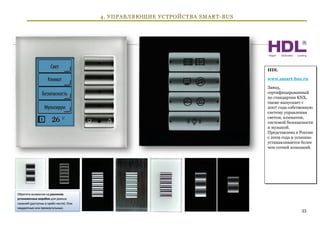

33. 4. УПРАВЛЯЮЩИЕ УСТРОЙСТВА SMART-BUS
HDL
www.smart-bus.ru
Завод,
сертифицированный
по стандартам KNX,
также выпускает с
2007 года собственную
систему управления
светом, климатом,
системой безопасности
и музыкой.
Представлена в России
с 2009 года и успешно
устанавливается более
чем сотней компаний.
33

34. WWW.SMARTHOMETRAINING.RU
34
