Документ описывает автоматизированную локальную систему оповещения 'След', предназначенную для мониторинга окружающей среды и автоматического оповещения населения и служб в ситуациях чрезвычайных ситуаций. Система включает в себя аппаратно-вычислительный комплекс, метеостанции, газоаналитические системы и видеонаблюдение, позволяя анализировать и отображать данные в реальном времени на картографической подложке. Также предусмотрена возможность создания многоуровневой системы оповещения для эффективного управления информированием в условиях ЧС.

1. ООО «Техэлектромонтаж- Атом» 188544, Ленинградская обл., г. Сосновый Бор, ул. Солнечная д.51,а/я 73/7, тел./факс 8-(81­369) 43921, 25321, E - mail : [email_address] www.tem-a.ru ТЭМА

5. АВТОМАТИЗИРОВАННАЯ ЛОКАЛЬНАЯ СИСТЕМА ОПОВЕЩЕНИЯ «СЛЕД»

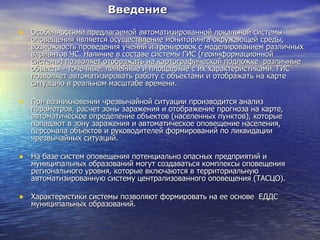

6. Введение Особенностями предлагаемой автоматизированной локальной системы оповещения является осуществление мониторинга окружающей среды, возможность проведения учений и тренировок с моделированием различных вариантов ЧС. Наличие в составе системы ГИС (геоинформационной системы) позволяет отображать на картографической подложке различные объекты - точечные, линейные и площадные с их характеристиками. ГИС позволяет автоматизировать работу с объектами и отображать на карте ситуацию в реальном масштабе времени. При возникновении чрезвычайной ситуации производится анализ параметров, расчет зоны заражения и отображение прогноза на карте, автоматическое определение объектов (населенных пунктов), которые попадают в зону заражения и автоматическое оповещение населения, персонала объектов и руководителей формирований по ликвидации чрезвычайных ситуаций. На базе систем оповещения потенциально опасных предприятий и муниципальных образований могут создаваться комплексы оповещения регионального уровня, которые включаются в территориальную автоматизированную систему централизованного оповещения (ТАСЦО). Характеристики системы позволяют формировать на ее основе ЕДДС муниципальных образований.

7. Автоматизированная локальная система оповещения (АЛСО) предназначена для мониторинга окружающей среды, сбора первичной информации, предварительной обработки, автоматического анализа ситуации, выработки прогноза развития ЧС, выдачи рекомендаций по предотвращению поражения. Автоматически оповещается персонал предприятия, население района, который может быть подвергнут заражению, силы и средства ГО и ЧС на необходимых уровнях в условиях чрезвычайных ситуаций: радиацонной и химической опасности, пожара, аварии на гидротехнических сооружениях, коммуникациях подачи воды, электроэнергии, нападении на объект и т. п., и последующей передачи информации на вышестоящие уровни. НАЗНАЧЕНИЕ АЛСО

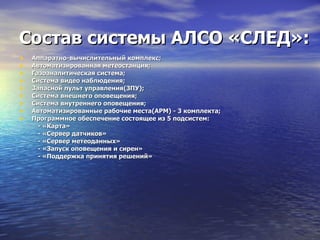

8. Состав системы АЛСО «СЛЕД»: Аппаратно-вычислительный комплекс; Автоматизированная метеостанция; Газоаналитическая система; Система видео наблюдения; Запасной пульт управления(ЗПУ); Система внешнего оповещения; Система внутреннего оповещения; Автоматизированные рабочие места(АРМ) - 3 комплекта; Программное обеспечение состоящее из 5 подсистем: - «Карта» - «Сервер датчиков» - «Сервер метеоданных» - «Запуск оповещения и сирен» - «Поддержка принятия решений»

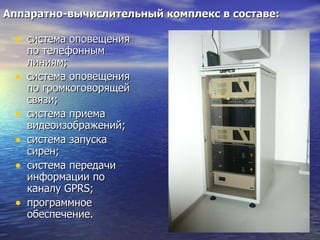

9. Аппаратно-вычислительный комплекс в составе: система оповещения по телефонным линиям; система оповещения по громкоговорящей связи; система приема видеоизображений; система запуска сирен; система передачи информации по каналу GPRS ; программное обеспечение.

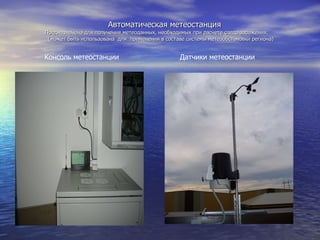

10. Автоматическая метеостанция Предназначена для получения метеоданных, необходимых при расчете следа заражения. (может быть использована для применения в составе системы метеообстановки региона) Консоль метеостанции Датчики метеостанции

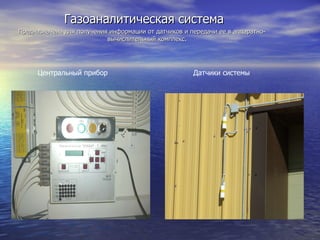

11. Газоаналитическая система Предназначена для получения информации от датчиков и передачи ее в аппаратно-вычислительный комплекс. Центральный прибор Датчики системы

12. Система видеонаблюдения. Предназначена для передачи видеоинформации и звука с видеокамеры по радиоканалу на АРМ диспетчера и ЗПУ для получения достоверной информации о ЧС с одновременной записью ее в электронный журнал. Дальность передачи по прямой видимости не менее 800 метров. В качестве элементов системы видеонаблюдения применяются видеокамеры и устройства передачи видеоинформации по радиоканалу.

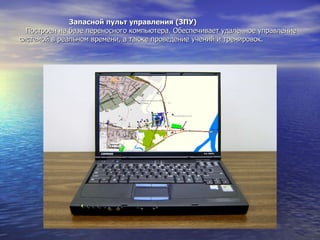

13. Запасной пульт управления (ЗПУ) Построен на базе переносного компьютера. Обеспечивает удаленное управление системой в реальном времени, а также проведение учений и тренировок.

14. Громкоговорители наружного оповещения Предназначены для передачи речевых сообщений и сирены

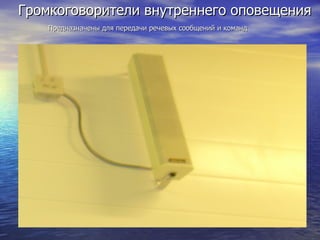

15. Громкоговорители внутреннего оповещения Предназначены для передачи речевых сообщений и команд

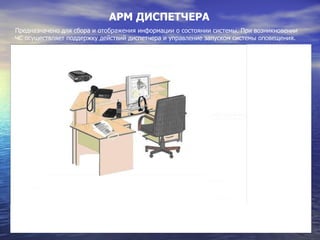

16. АРМ ДИСПЕТЧЕРА Предназначено для сбора и отображения информации о состоянии системы. При возникновении ЧС осуществляет поддержку действий диспетчера и управление запуском системы оповещения.

17. АРМ ПОЖАРНОЙ СЛУЖБЫ Предназначено для сбора и отображения информации о состоянии пожарной системы. При возникновении пожара осуществляет поддержку действий диспетчера и передачу информации пожарным службам.

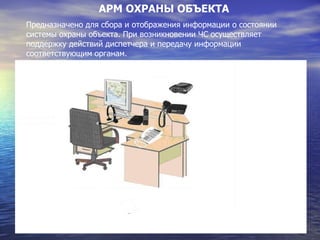

18. АРМ ОХРАНЫ ОБЪЕКТА Предназначено для сбора и отображения информации о состоянии системы охраны объекта. При возникновении ЧС осуществляет поддержку действий диспетчера и передачу информации соответствующим органам.

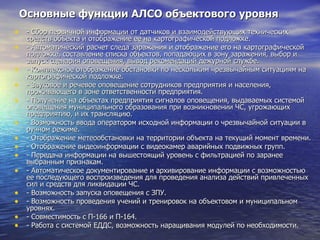

19. Основные функции АЛСО объектового уровня - Сбор первичной информации от датчиков и взаимодействующих технических средств объекта и отображение ее на картографической подложке. - Автоматический расчет следа заражения и отображение его на картографической подложке, составление списка объектов, попадающих в зону заражения, выбор и запуск сценария оповещения, вывод рекомендаций дежурной службе. - Комплексное отображение обстановки по нескольким чрезвычайным ситуациям на картографической подложке. - Звуковое и речевое оповещение сотрудников предприятия и населения, проживающего в зоне ответственности предприятия. - Получение на объектах предприятия сигналов оповещения, выдаваемых системой оповещения муниципального образования при возникновении ЧС, угрожающих предприятию, и их трансляцию. - Возможность ввода оператором исходной информации о чрезвычайной ситуации в ручном режиме. - Отображение метеообстановки на территории объекта на текущий момент времени. - Отображение видеоинформации с видеокамер аварийных подвижных групп. - Передача информации на вышестоящий уровень с фильтрацией по заранее выбранным признакам. - Автоматическое документирование и архивирование информации с возможностью ее последующего воспроизведения для проведения анализа действий привлеченных сил и средств для ликвидации ЧС. - Возможность запуска оповещения с ЗПУ. - Возможность проведения учений и тренировок на объектовом и муниципальном уровнях. - Совместимость с П-166 и П-164. - Работа с системой ЕДДС, возможность наращивания модулей по необходимости.

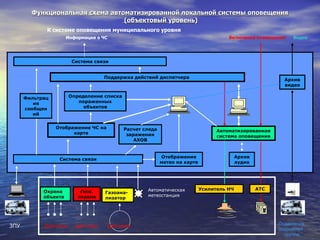

20. Функциональная схема автоматизированной локальной системы оповещения (объектовый уровень) Газоана-лизатор Охрана объекта Пож. охрана АТС Расчет следа заражения АХОВ Отображение ЧС на карте Автоматизированная система оповещения Поддержка действий диспетчера К системе оповещения муниципального уровня Информация о ЧС Включение оповещения Видео Автоматическая метеостанция Определение списка пораженных объектов Система связи Система связи Отображение метео на карте Архив видео Усилитель НЧ ЗПУ Датчики Датчики Датчики Подвижная аварийная группа Архив аудио Фильтрация сообщений

21. Построение АЛСО На рабочем месте диспетчера устанавливаются два дисплея. На одном из дисплеев отображается информация о ходе оповещения, предоставляется возможность управления ходом оповещения: перечень действий, выполняемых системой автоматически, перечень действий, которые необходимо выполнить оператору, отображается ход выполнения необходимых действий. Посредством системы меню можно управлять процессом оповещения в интерактивном режиме. Второй монитор предназначен для вывода справочной информации: карт местности в масштабе, удобном для работы с объектами в различных чрезвычайных ситуациях, карт местности с объектами аварии и следом поражения АХОВ с учетом метеоинформации, получаемой с автоматической метеостанции, видеоизображения с места чрезвычайной ситуации от подвижных аварийных групп, оснащенных портативными видеокамерами, списка объектов, попадающих в зону поражения АХОВ, карт подведомственной территории с параметрами метеоданных- распределение поля температуры, отображение направления ветра в местах расположения метеостанций, и др. На объектах, на которых имеется АХОВ, устанавливаются газоанализаторы, информация от которых поступает на пульт диспетчера. В случае срабатывания какого-либо датчика, связанного непосредственно с системой, или входящего в состав связанной с системой другой подсистемы, на экран второго монитора выводится объект, на котором возникла ЧС в определенном масштабе. Производится автоматический расчет и автоматически выбирается из базы данных в соответствии с заданным для конкретного датчика алгоритмом автоматических действий системы и вывода подсказок диспетчеру. Предлагаемый план действий выводится на экран монитора. Диспетчер производит утверждение действий, тем самым запускает систему в работу. Далее система автоматически производит выбор из базы данных соответствующие утвержденной ситуации тексты оповещения по ГГС, включение электросирен. Если последствия ситуации выходят за пределы зоны ответственности предприятия, сигнал на оповещение передается на систему оповещения вышестоящего уровня. Осуществляется автоматическое оповещение руководящего состава и аварийных команд МО по телефонам и сотовым телефонам согласно списку для данной аварийной ситуации с выводом на дисплей оператора в текстовом виде информации о действиях, производимых системой автоматически, о ходе их выполнения и справочная информация о действиях, которые необходимо произвести оператору. Анализируется (фильтруется) значимость ЧС и, в случае необходимости, информация о ЧС передается на пульт вышестоящего уровня. Все переговоры, производимые по телефонным каналам фиксируются системой архивирования телефонных переговоров. Переговоры, записанные системой записи, доступны для последующего анализа действий персонала при ликвидации последствий ЧС. Если информация о чрезвычайной ситуации поступила оператору по телефону, оператор выбирает в меню из перечня аварийных ситуаций нужный вариант, а также параметры и запускает программу. Если оператор считает, что необходимо уточнить информацию, он по каналам телефонной связи собирает необходимые сведения, и затем запускает соответствующий ситуации сценарий в работу.

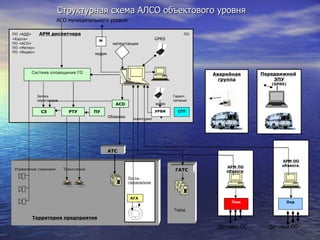

22. Структурная схема АЛСО объектового уровня АРМ ПО объекта АРМ ОО объекта Управление сиренами Трансляция Посты газоанализа Аварийная группа ПО «АДД» АРМ диспетчера ПО «Карта» GPRS ПО «АСО» ПО «Метео» ПО «Видео» РТУ Система оповещения ГО АСО СГП АТС Передвижной ЗПУ ( GPRS ) Пож УРВИ ПУ Охр М АГА АСО муниципального уровня Датчики ПС Датчики ОО Территория предприятия Запись переговоров метеостанция модем Гарант. питание видео СЗ мониторинг ГАТС Город Обзвонка

23. Работа системы «СЛЕД»

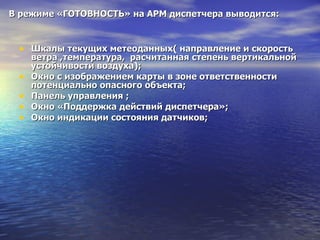

24. В режиме «ГОТОВНОСТЬ» на АРМ диспетчера выводится: Шкалы текущих метеоданных( направление и скорость ветра ,температура, расчитанная степень вертикальной устойчивости воздуха); Окно с изображением карты в зоне ответственности потенциально опасного объекта; Панель управления ; Окно «Поддержка действий диспетчера»; Окно индикации состояния датчиков;

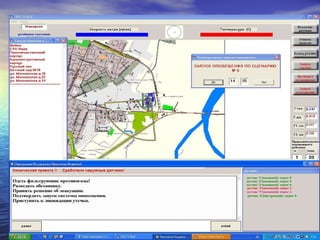

25. Вид экрана на АРМ диспетчера в режиме «ГОТОВНОСТЬ»

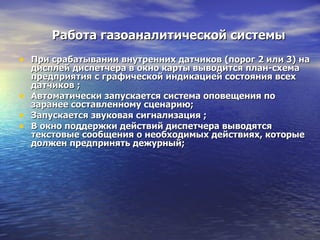

26. Работа газоаналитической системы При срабатывании внутренних датчиков (порог 2 или 3) на дисплей диспетчера в окно карты выводится план-схема предприятия с графической индикацией состояния всех датчиков ; Автоматически запускается система оповещения по заранее составленному сценарию; Запускается звуковая сигнализация ; В окно поддержки действий диспетчера выводятся текстовые сообщения о необходимых действиях, которые должен предпринять дежурный;

27. Сработали внутренние датчики газоанализатора 2 -ой порог 3-ий порог № 1 № 2 № 3 № 4 № 6 № 5

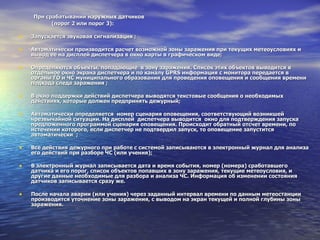

28. При срабатывании наружных датчиков (порог 2 или порог 3): Запускается звуковая сигнализация ; Автоматически производится расчет возможной зоны заражения при текущих метеоусловиях и вывод ее на дисплей диспетчера в окно карты в графическом виде; Определяются объекты, попадающие в зону заражения. Список этих объектов выводится в отдельное окно экрана диспетчера и по каналу GPRS информация с монитора передается в органы ГО и ЧС муниципального образования для проведения оповещения и сообщения времени подхода следа заражения ; В окно поддержки действий диспетчера выводятся текстовые сообщения о необходимых действиях, которые должен предпринять дежурный; Автоматически определяется номер сценария оповещения, соответствующий возникшей чрезвычайной ситуации. На дисплей диспетчера выводится окно для подтверждения запуска предложенного программой сценария оповещения. Происходит обратный отсчет времени, по истечении которого, если диспетчер не подтвердил запуск, то оповещение запустится автоматически ; Все действия дежурного при работе с системой записываются в электронный журнал для анализа его действий при разборе ЧС (или учения); В электронный журнал записывается дата и время события, номер (номера) сработавшего датчика и его порог, список объектов попавших в зону заражения, текущие метеоусловия, и другие данные необходимые для разбора и анализа ЧС. Информация об изменении состояния датчиков записывается сразу же. После начала аварии (или учения) через заданный интервал времени по данным метеостанции производится уточнение зоны заражения, с выводом на экран текущей и полной глубины зоны заражения.

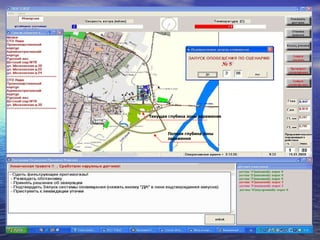

30. 5 Полная глубина зоны заражения Текущая глубина зоны заражения

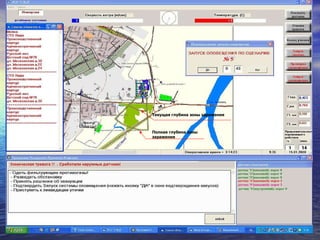

31. Текущая глубина зоны заражения Полная глубина зоны заражения

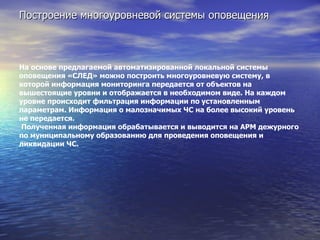

32. Построение многоуровневой системы оповещения На основе предлагаемой автоматизированной локальной системы оповещения «СЛЕД» можно построить многоуровневую систему, в которой информация мониторинга передается от объектов на вышестоящие уровни и отображается в необходимом виде. На каждом уровне происходит фильтрация информации по установленным параметрам. Информация о малозначимых ЧС на более высокий уровень не передается. Полученная информация обрабатывается и выводится на АРМ дежурного по муниципальному образованию для проведения оповещения и ликвидации ЧС.

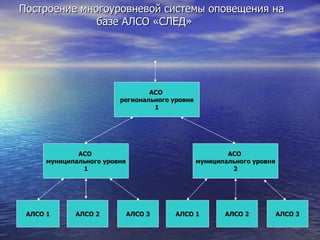

33. Построение многоуровневой системы оповещения на базе АЛСО «СЛЕД» АЛСО 1 АЛСО 2 АЛСО 3 АСО муниципального уровня 1 АЛСО 1 АЛСО 2 АЛСО 3 АСО муниципального уровня 2 АСО регионального уровня 1
