Soalan Trial Fizik 2017

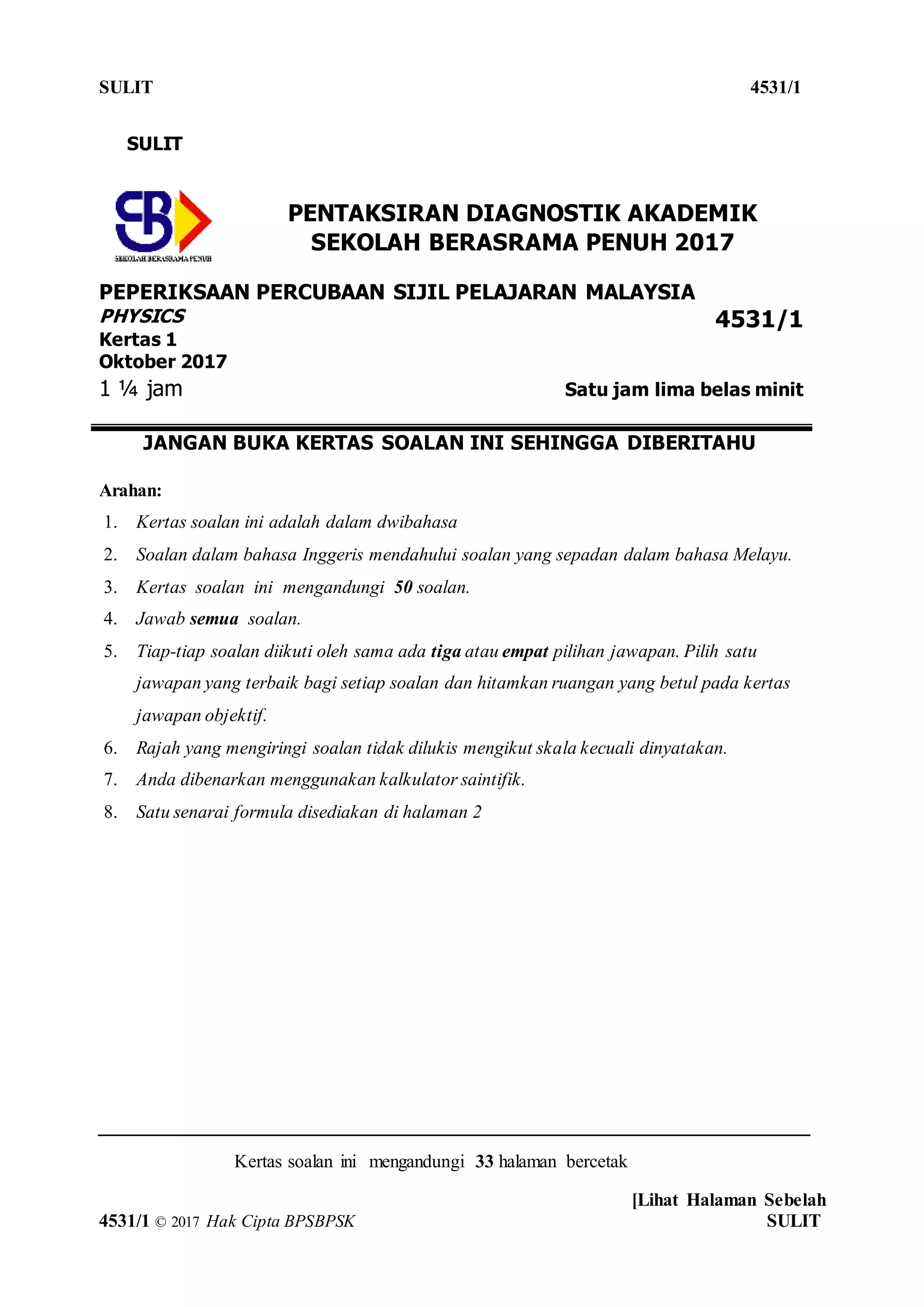

SULIT 1 4531/1
[Lihat Halaman Sebelah
4531/1 © 2017 Hak Cipta BPSBPSK SULIT
SULIT
PENTAKSIRAN DIAGNOSTIK AKADEMIK
SEKOLAH BERASRAMA PENUH 2017
PEPERIKSAAN PERCUBAAN SIJIL PELAJARAN MALAYSIA
PHYSICS
Kertas 1
Oktober 2017
4531/1
1 ¼ jam Satu jam lima belas minit
JANGAN BUKA KERTAS SOALAN INI SEHINGGA DIBERITAHU
Arahan:
1. Kertas soalan ini adalah dalam dwibahasa
2. Soalan dalam bahasa Inggeris mendahului soalan yang sepadan dalam bahasa Melayu.
3. Kertas soalan ini mengandungi 50 soalan.
4. Jawab semua soalan.
5. Tiap-tiap soalan diikuti oleh sama ada tiga atau empat pilihan jawapan. Pilih satu
jawapan yang terbaik bagi setiap soalan dan hitamkan ruangan yang betul pada kertas
jawapan objektif.
6. Rajah yang mengiringi soalan tidak dilukis mengikut skala kecuali dinyatakan.
7. Anda dibenarkan menggunakan kalkulator saintifik.
8. Satu senarai formula disediakan di halaman 2
Kertas soalan ini mengandungi 33 halaman bercetak

SULIT 2 4531/1
The following information may be useful. The symbols have their usual meaning.
Maklumat berikut mungkin berfaedah. Simbol-simbol mempunyai makna yang biasa.
1.
a =
t
uv  17.
Power,
time
energy
P
2.
s = ut +
2
1
at2 Kuasa,
masa
tenaga
P 
3. v2 = u2 + 2as 18.

f
1
u
1
+
v
1
4. Momentum = mv 19. F = ma
5.
 =
D
ax 20.
r
i
n
sin
sin

6.
Kinetic energy/Tenaga Kinetik = 2
2
1
mv
21.
depthapparent
depthreal
n
7. Gravitational potential energy /
Tenaga Keupayaan graviti = mgh ketaradalam
nyatadalam

8. Elastic potential energy /
Tenaga keupayaan kenyal =
2
1
Fx
22. Linear magnification /
Pembesaran linear,
u
v
m 
9.
 =
V
m 23. Q = It
10. Pressure / Tekanan, P = h  g 24. V = IR
11.
Pressure / Tekanan, P =
A
F 25. E = VQ
12. Heat / Haba, Q = mc 26. Power / Kuasa, P = IV
13. Heat / Haba, Q = ml 27.
s
p
s
p
V
V
N
N

14.
T
pV
= constant / pemalar
28. Efficiency / Kecekapan
= %100
PP
SS
VI
VI
15. E = mc2 29. g = 10 ms-2
16. v = f  30. c = 3.0 x 108ms-1

SULIT 3 4531/1
Diagram 1
Rajah 1
Diagram 2
Rajah 2
bob
ladung

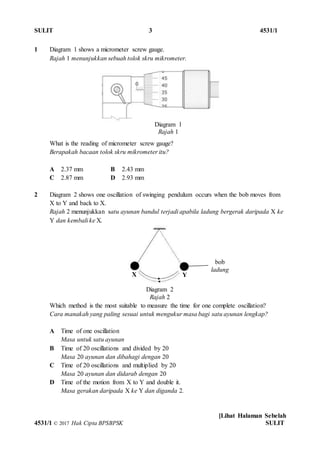

1 Diagram 1 shows a micrometer screw gauge.
Rajah 1 menunjukkan sebuah tolok skru mikrometer.
What is the reading of micrometer screw gauge?
Berapakah bacaan tolok skru mikrometer itu?
A 2.37 mm B 2.43 mm
C 2.87 mm D 2.93 mm
2 Diagram 2 shows one oscillation of swinging pendulum occurs when the bob moves from
X to Y and back to X.
Rajah 2 menunjukkan satu ayunan bandul terjadi apabila ladung bergerak daripada X ke
Y dan kembali ke X.
Which method is the most suitable to measure the time for one complete oscillation?
Cara manakah yang paling sesuai untuk mengukur masa bagi satu ayunan lengkap?
A Time of one oscillation
Masa untuk satu ayunan
B Time of 20 oscillations and divided by 20
Masa 20 ayunan dan dibahagi dengan 20
C Time of 20 oscillations and multiplied by 20
Masa 20 ayunan dan didarab dengan 20
D Time of the motion from X to Y and double it.
Masa gerakan daripada X ke Y dan diganda 2.
X Y

SULIT 4 4531/1
Diagram 3
Rajah 3
Diagram 4
Rajah 4

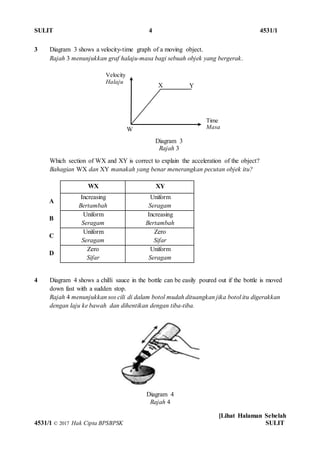

3 Diagram 3 shows a velocity-time graph of a moving object.
Rajah 3 menunjukkan graf halaju-masa bagi sebuah objek yang bergerak.
Which section of WX and XY is correct to explain the acceleration of the object?
Bahagian WX dan XY manakah yang benar menerangkan pecutan objek itu?
4 Diagram 4 shows a chilli sauce in the bottle can be easily poured out if the bottle is moved
down fast with a sudden stop.
Rajah 4 menunjukkan sos cili di dalam botol mudah dituangkan jika botol itu digerakkan
dengan laju ke bawah dan dihentikan dengan tiba-tiba.
WX XY
A
Increasing
Bertambah
Uniform
Seragam
B
Uniform
Seragam
Increasing
Bertambah
C
Uniform
Seragam
Zero
Sifar
D
Zero
Sifar
Uniform
Seragam
Time
Masa
Velocity
Halaju
W
X Y

SULIT 5 4531/1
Diagram 5
Rajah 5
The situation can be explained by
Situasi ini boleh diterangkan oleh
A Newton’s first law of motion
Hukum gerakan Newton pertama
B Newton’s second law of motion
Hukum gerakan Newton kedua
C Newton’s third law of motion
Hukum gerakan Newton ketiga

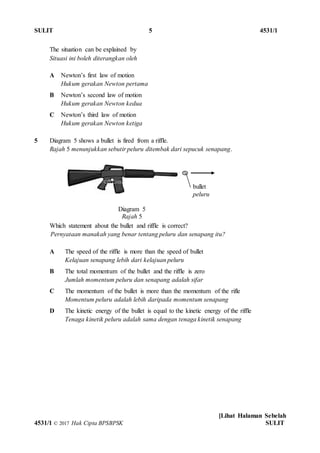

5 Diagram 5 shows a bullet is fired from a riffle.
Rajah 5 menunjukkan sebutir peluru ditembak dari sepucuk senapang.
Which statement about the bullet and riffle is correct?
Pernyataan manakah yang benar tentang peluru dan senapang itu?
A The speed of the riffle is more than the speed of bullet
Kelajuan senapang lebih dari kelajuan peluru
B The total momentum of the bullet and the riffle is zero
Jumlah momentum peluru dan senapang adalah sifar
C The momentum of the bullet is more than the momentum of the rifle
Momentum peluru adalah lebih daripada momentum senapang
D The kinetic energy of the bullet is equal to the kinetic energy of the riffle
Tenaga kinetik peluru adalah sama dengan tenaga kinetik senapang
bullet
peluru

SULIT 6 4531/1

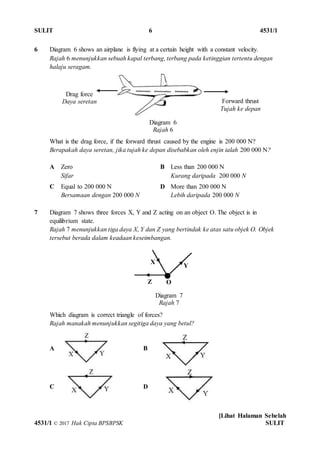

6 Diagram 6 shows an airplane is flying at a certain height with a constant velocity.
Rajah 6 menunjukkan sebuah kapal terbang, terbang pada ketinggian tertentu dengan
halaju seragam.
What is the drag force, if the forward thrust caused by the engine is 200 000 N?
Berapakah daya seretan, jika tujah ke depan disebabkan oleh enjin ialah 200 000 N?
A Zero
Sifar
B Less than 200 000 N
Kurang daripada 200 000 N
C Equal to 200 000 N
Bersamaan dengan 200 000 N
D More than 200 000 N
Lebih daripada 200 000 N
7 Diagram 7 shows three forces X, Y and Z acting on an object O. The object is in
equilibrium state.
Rajah 7 menunjukkan tiga daya X, Y dan Z yang bertindak ke atas satu objek O. Objek
tersebut berada dalam keadaan keseimbangan.
Which diagram is correct triangle of forces?
Rajah manakah menunjukkan segitiga daya yang betul?
A B
C D
Diagram 6
Rajah 6
Drag force
Daya seretan Forward thrust
Tujah ke depan
Diagram 7
Rajah 7
Z
Y
X
O

SULIT 7 4531/1

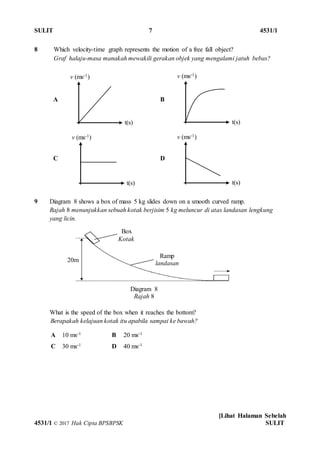

8 Which velocity-time graph represents the motion of a free fall object?
Graf halaju-masa manakah mewakili gerakan objek yang mengalami jatuh bebas?
9 Diagram 8 shows a box of mass 5 kg slides down on a smooth curved ramp.
Rajah 8 menunjukkan sebuah kotak berjisim 5 kg meluncur di atas landasan lengkung
yang licin.
What is the speed of the box when it reaches the bottom?
Berapakah kelajuan kotak itu apabila sampai ke bawah?
A B
C D
A 10 ms-1 B 20 ms-1
C 30 ms-1 D 40 ms-1
20m
Diagram 8
Rajah 8
Box
Kotak
Ramp
landasan
v (ms-1)
t(s)
v (ms-1)
t(s)
v (ms-1)
t(s)
v (ms-1)
t(s)

SULIT 8 4531/1

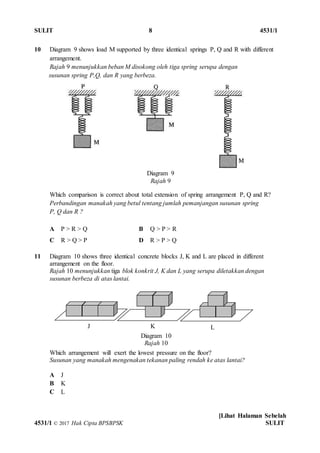

10 Diagram 9 shows load M supported by three identical springs P, Q and R with different
arrangement.
Rajah 9 menunjukkan beban M disokong oleh tiga spring serupa dengan
susunan spring P,Q, dan R yang berbeza.
Which comparison is correct about total extension of spring arrangement P, Q and R?
Perbandingan manakah yang betul tentang jumlah pemanjangan susunan spring
P, Q dan R ?
A P > R > Q B Q > P > R
C R > Q > P D R > P > Q
11 Diagram 10 shows three identical concrete blocks J, K and L are placed in different
arrangement on the floor.
Rajah 10 menunjukkan tiga blok konkrit J, K dan L yang serupa diletakkan dengan
susunan berbeza di atas lantai.
Which arrangement will exert the lowest pressure on the floor?
Susunan yang manakah mengenakan tekanan paling rendah ke atas lantai?
A J
B K
C L
Diagram 9
Rajah 9
Diagram 10
Rajah 10
J K L

SULIT 9 4531/1

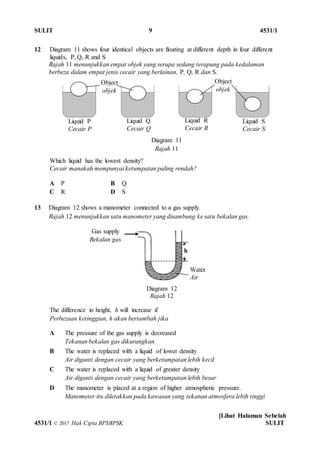

12 Diagram 11 shows four identical objects are floating at different depth in four different
liquids, P, Q, R and S
Rajah 11 menunjukkan empat objek yang serupa sedang terapung pada kedalaman
berbeza dalam empat jenis cecair yang berlainan, P, Q, R dan S.
Which liquid has the lowest density?
Cecair manakah mempunyai ketumpatan paling rendah?
A P B Q
C R D S
13 Diagram 12 shows a manometer connected to a gas supply.
Rajah 12 menunjukkan satu manometer yang disambung ke satu bekalan gas.
The difference in height, h will increase if
Perbezaan ketinggian, h akan bertambah jika
A The pressure of the gas supply is decreased
Tekanan bekalan gas dikurangkan
B The water is replaced with a liquid of lower density
Air diganti dengan cecair yang berketumpatan lebih kecil
C The water is replaced with a liquid of greater density
Air diganti dengan cecair yang berketumpatan lebih besar
D The manometer is placed at a region of higher atmospheric pressure.
Manometer itu diletakkan pada kawasan yang tekanan atmosfera lebih tinggi
Water
Air
Liquid P
Cecair P
Liquid Q
Cecair Q
Liquid R
Cecair R
Object
objek
Liquid S
Cecair S
Object
objek
Gas supply
Bekalan gas
Diagram 11
Rajah 11
Diagram 12
Rajah 12
h

SULIT 10 4531/1

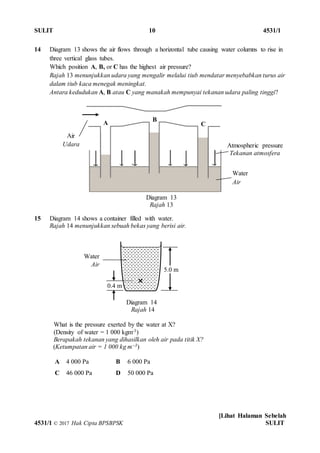

14 Diagram 13 shows the air flows through a horizontal tube causing water columns to rise in
three vertical glass tubes.
Which position A, B, or C has the highest air pressure?
Rajah 13 menunjukkan udara yang mengalir melalui tiub mendatar menyebabkan turus air
dalam tiub kaca menegak meningkat.
Antara kedudukan A, B atau C yang manakah mempunyai tekanan udara paling tinggi?
15 Diagram 14 shows a container filled with water.
Rajah 14 menunjukkan sebuah bekas yang berisi air.
Diagram 14
Rajah 14
What is the pressure exerted by the water at X?
(Density of water = 1 000 kgm-3)
Berapakah tekanan yang dihasilkan oleh air pada titik X?
(Ketumpatan air = 1 000 kg m–3)
A 4 000 Pa B 6 000 Pa
C 46 000 Pa D 50 000 Pa
5.0 m
0.4 m
Water
Air
Atmospheric pressure
Tekanan atmosfera
Air
Udara
A B
C
Water
Air
Diagram 13
Rajah 13

SULIT 11 4531/1

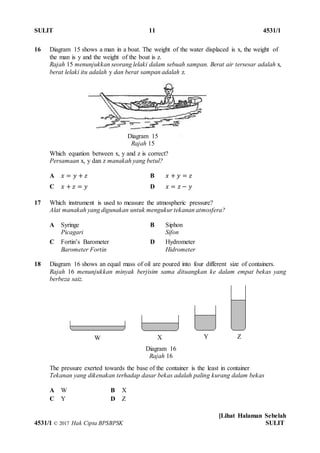

16 Diagram 15 shows a man in a boat. The weight of the water displaced is x, the weight of
the man is y and the weight of the boat is z.
Rajah 15 menunjukkan seorang lelaki dalam sebuah sampan. Berat air tersesar adalah x,
berat lelaki itu adalah y dan berat sampan adalah z.
Which equation between x, y and z is correct?
Persamaan x, y dan z manakah yang betul?
A 𝑥 = 𝑦 + 𝑧 B 𝑥 + 𝑦 = 𝑧
C 𝑥 + 𝑧 = 𝑦 D 𝑥 = 𝑧 − 𝑦
17 Which instrument is used to measure the atmospheric pressure?
Alat manakah yang digunakan untuk mengukur tekanan atmosfera?
A Syringe
Picagari
B Siphon
Sifon
C Fortin’s Barometer
Barometer Fortin
D Hydrometer
Hidrometer
18 Diagram 16 shows an equal mass of oil are poured into four different size of containers.
Rajah 16 menunjukkan minyak berjisim sama dituangkan ke dalam empat bekas yang
berbeza saiz.
The pressure exerted towards the base of the container is the least in container
Tekanan yang dikenakan terhadap dasar bekas adalah paling kurang dalam bekas
A W B X
C Y D Z
Diagram 16
Rajah 16
W X Y Z
Diagram 15
Rajah 15

SULIT 12 4531/1

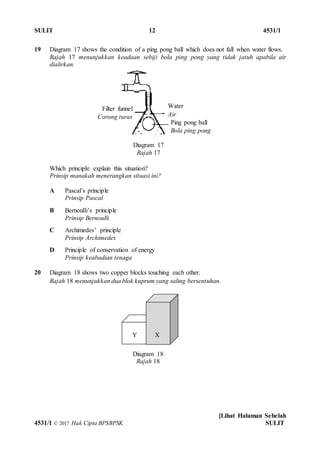

19 Diagram 17 shows the condition of a ping pong ball which does not fall when water flows.
Rajah 17 menunjukkan keadaan sebiji bola ping pong yang tidak jatuh apabila air
dialirkan.
Which principle explain this situation?
Prinsip manakah menerangkan situasi ini?
A Pascal’s principle
Prinsip Pascal
B Bernoulli’s principle
Prinsip Bernoulli
C Archimedes’ principle
Prinsip Archimedes
D Principle of conservation of energy
Prinsip keabadian tenaga
20 Diagram 18 shows two copper blocks touching each other.
Rajah 18 menunjukkan dua blok kuprum yang saling bersentuhan.
Water
Air
Ping pong ball
Bola ping pong
Filter funnel
Corong turas
Diagram 17
Rajah 17
XY
Diagram 18
Rajah 18

SULIT 13 4531/1

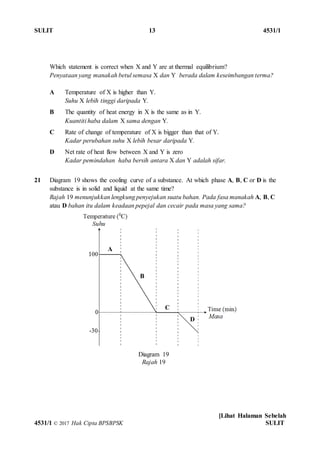

Which statement is correct when X and Y are at thermal equilibrium?
Penyataan yang manakah betul semasa X dan Y berada dalam keseimbangan terma?
A Temperature of X is higher than Y.
Suhu X lebih tinggi daripada Y.
B The quantity of heat energy in X is the same as in Y.
Kuantiti haba dalam X sama dengan Y.
C Rate of change of temperature of X is bigger than that of Y.
Kadar perubahan suhu X lebih besar daripada Y.
D Net rate of heat flow between X and Y is zero
Kadar pemindahan haba bersih antara X dan Y adalah sifar.
21 Diagram 19 shows the cooling curve of a substance. At which phase A, B, C or D is the
substance is in solid and liquid at the same time?
Rajah 19 menunjukkan lengkung penyejukan suatu bahan. Pada fasa manakah A, B, C
atau D bahan itu dalam keadaan pepejal dan cecair pada masa yang sama?
Diagram 19
Rajah 19
A
B
C
D

SULIT 14 4531/1
22 Diagram 20 shows the length of trapped air at temperature 27o C.
Rajah 20 menunjukkan panjang turus udara terperangkap pada suhu 27o C.
What is the temperature if the length of trapped air is 14.5 cm?
Berapakah suhu jika panjang udara terperangkap adalah 14.5 cm?
A 18.6°C B 39.2°C
C 162.0°C D 206.9°C
23 Diagram 21 shows a diver releasing air bubbles as he dives. The size of the air bubbles
increases as it reaches the surface.
Rajah 21 menunjukkan seorang penyelam mengeluarkan gelembung udara semasa
menyelam. Saiz udara semakin membesar apabila ia tiba di permukaan.
Which law explains the situation?
Hukum manakah yang menerangkan situasi itu?
A Boyle’s law
Hukum Boyle
B Pressure law
Hukum Tekanan
C Charles’ law
Hukum Charles
D Snell’s law
Hukum Snell
Diagram 20
Rajah 20
Mercury
Merkuri
10.0 cm
Trapped air
Udara terperangkap
Diagram 21
Rajah 21

SULIT 15 4531/1
Diagram 22
Rajah 22
Diagram 23
Rajah 23

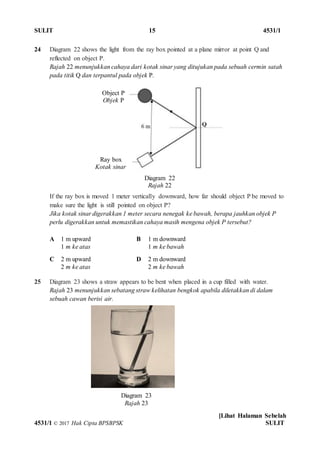

24 Diagram 22 shows the light from the ray box pointed at a plane mirror at point Q and
reflected on object P.
Rajah 22 menunjukkan cahaya dari kotak sinar yang ditujukan pada sebuah cermin satah
pada titik Q dan terpantul pada objek P.
If the ray box is moved 1 meter vertically downward, how far should object P be moved to
make sure the light is still pointed on object P?
Jika kotak sinar digerakkan 1 meter secara nenegak ke bawah, berapa jauhkan objek P
perlu digerakkan untuk memastikan cahaya masih mengena objek P tersebut?
A 1 m upward
1 m ke atas
B 1 m downward
1 m ke bawah
C 2 m upward
2 m ke atas
D 2 m downward
2 m ke bawah
25 Diagram 23 shows a straw appears to be bent when placed in a cup filled with water.
Rajah 23 menunjukkan sebatang straw kelihatan bengkok apabila diletakkan di dalam
sebuah cawan berisi air.
Object P
Objek P
Ray box
Kotak sinar

SULIT 16 4531/1
Diagram 24
Rajah 24
Diagram 25
Rajah 25

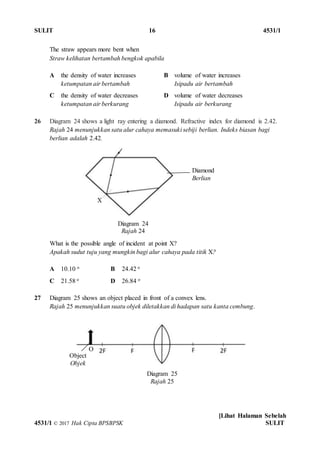

The straw appears more bent when
Straw kelihatan bertambah bengkok apabila
A the density of water increases
ketumpatan air bertambah
B volume of water increases
Isipadu air bertambah
C the density of water decreases
ketumpatan air berkurang
D volume of water decreases
Isipadu air berkurang
26 Diagram 24 shows a light ray entering a diamond. Refractive index for diamond is 2.42.
Rajah 24 menunjukkan satu alur cahaya memasuki sebiji berlian. Indeks biasan bagi
berlian adalah 2.42.
What is the possible angle of incident at point X?
Apakah sudut tuju yang mungkin bagi alur cahaya pada titik X?
A 10.10 o B 24.42 o
C 21.58 o D 26.84 o
27 Diagram 25 shows an object placed in front of a convex lens.
Rajah 25 menunjukkan suatu objek diletakkan di hadapan satu kanta cembung.
Diamond
Berlian
X
Object
Objek
O

SULIT 17 4531/1
Diagram 26
Rajah 26

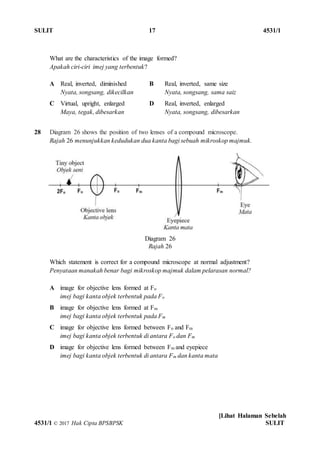

What are the characteristics of the image formed?
Apakah ciri-ciri imej yang terbentuk?
A Real, inverted, diminished
Nyata, songsang, dikecilkan
B Real, inverted, same size
Nyata, songsang, sama saiz
C Virtual, upright, enlarged
Maya, tegak, dibesarkan
D Real, inverted, enlarged
Nyata, songsang, dibesarkan
28 Diagram 26 shows the position of two lenses of a compound microscope.
Rajah 26 menunjukkan kedudukan dua kanta bagi sebuah mikroskop majmuk.
Which statement is correct for a compound microscope at normal adjustment?
Penyataan manakah benar bagi mikroskop majmuk dalam pelarasan normal?
A image for objective lens formed at Fo
imej bagi kanta objek terbentuk pada Fo
B image for objective lens formed at Fm
imej bagi kanta objek terbentuk pada Fm
C image for objective lens formed between Fo and Fm
imej bagi kanta objek terbentuk di antara Fo dan Fm
D image for objective lens formed between Fm and eyepiece
imej bagi kanta objek terbentuk di antara Fm dan kanta mata

SULIT 18 4531/1
Diagram 27
Rajah 27

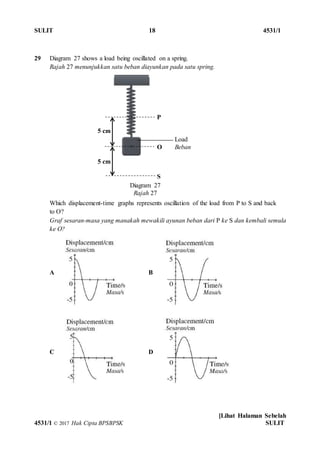

29 Diagram 27 shows a load being oscillated on a spring.
Rajah 27 menunjukkan satu beban diayunkan pada satu spring.
Which displacement-time graphs represents oscillation of the load from P to S and back
to O?
Graf sesaran-masa yang manakah mewakili ayunan beban dari P ke S dan kembali semula
ke O?
A B
C D
P
Load
O Beban
S
5 cm
5 cm

SULIT 19 4531/1
Diagram 28
Rajah 28

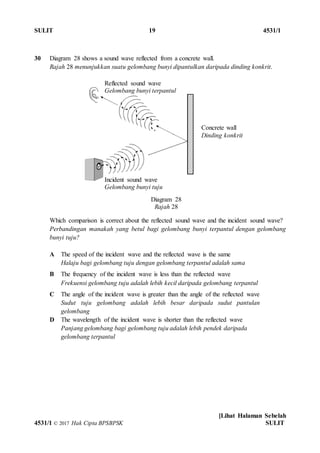

30 Diagram 28 shows a sound wave reflected from a concrete wall.
Rajah 28 menunjukkan suatu gelombang bunyi dipantulkan daripada dinding konkrit.
Which comparison is correct about the reflected sound wave and the incident sound wave?
Perbandingan manakah yang betul bagi gelombang bunyi terpantul dengan gelombang
bunyi tuju?
A The speed of the incident wave and the reflected wave is the same
Halaju bagi gelombang tuju dengan gelombang terpantul adalah sama
B The frequency of the incident wave is less than the reflected wave
Frekuensi gelombang tuju adalah lebih kecil daripada gelombang terpantul
C The angle of the incident wave is greater than the angle of the reflected wave
Sudut tuju gelombang adalah lebih besar daripada sudut pantulan
gelombang
D The wavelength of the incident wave is shorter than the reflected wave
Panjang gelombang bagi gelombang tuju adalah lebih pendek daripada
gelombang terpantul
Reflected sound wave
Gelombang bunyi terpantul
Concrete wall
Dinding konkrit
Incident sound wave
Gelombang bunyi tuju

SULIT 20 4531/1
Diagram 29
Rajah 29

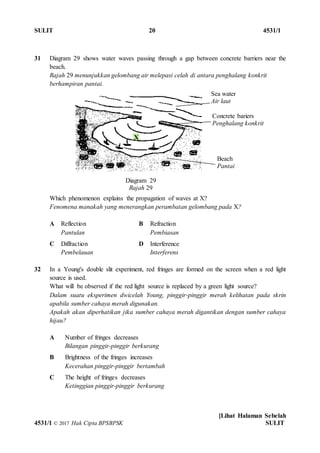

31 Diagram 29 shows water waves passing through a gap between concrete barriers near the
beach.
Rajah 29 menunjukkan gelombang air melepasi celah di antara penghalang konkrit
berhampiran pantai.
Which phenomenon explains the propagation of waves at X?
Fenomena manakah yang menerangkan perambatan gelombang pada X?
A Reflection
Pantulan
B Refraction
Pembiasan
C Diffraction
Pembelauan
D Interference
Interferens
32 In a Young's double slit experiment, red fringes are formed on the screen when a red light
source is used.
What will be observed if the red light source is replaced by a green light source?
Dalam suatu eksperimen dwicelah Young, pinggir-pinggir merah kelihatan pada skrin
apabila sumber cahaya merah digunakan.
Apakah akan diperhatikan jika sumber cahaya merah digantikan dengan sumber cahaya
hijau?
A Number of fringes decreases
Bilangan pinggir-pinggir berkurang
B Brightness of the fringes increases
Kecerahan pinggir-pinggir bertambah
C The height of fringes decreases
Ketinggian pinggir-pinggir berkurang
Concrete bariers
Penghalang konkrit
X
Sea water
Air laut
Beach
Pantai

SULIT 21 4531/1
Diagram 30
Rajah 30

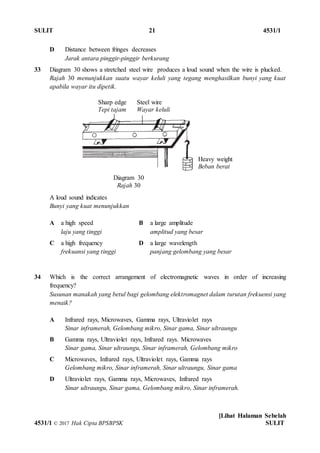

D Distance between fringes decreases
Jarak antara pinggir-pinggir berkurang
33 Diagram 30 shows a stretched steel wire produces a loud sound when the wire is plucked.
Rajah 30 menunjukkan suatu wayar keluli yang tegang menghasilkan bunyi yang kuat
apabila wayar itu dipetik.
A loud sound indicates
Bunyi yang kuat menunjukkan
A a high speed
laju yang tinggi
B a large amplitude
amplitud yang besar
C a high frequency
frekuansi yang tinggi
D a large wavelength
panjang gelombang yang besar
34 Which is the correct arrangement of electromagnetic waves in order of increasing
frequency?
Susunan manakah yang betul bagi gelombang elektromagnet dalam turutan frekuensi yang
menaik?
A Infrared rays, Microwaves, Gamma rays, Ultraviolet rays
Sinar inframerah, Gelombang mikro, Sinar gama, Sinar ultraungu
B Gamma rays, Ultraviolet rays, Infrared rays. Microwaves
Sinar gama, Sinar ultraungu, Sinar inframerah, Gelombang mikro
C Microwaves, Infrared rays, Ultraviolet rays, Gamma rays
Gelombang mikro, Sinar inframerah, Sinar ultraungu, Sinar gama
D Ultraviolet rays, Gamma rays, Microwaves, Infrared rays
Sinar ultraungu, Sinar gama, Gelombang mikro, Sinar inframerah.
Sharp edge Steel wire
Tepi tajam Wayar keluli
Heavy weight
Beban berat

SULIT 22 4531/1
35 A radar transmit a signal towards an aeroplane. The velocity of the signal is 3.0 x 108 in
ms-1. After 4.0 x 10-3 s the radar detects the reflected signal.
What is the distance of the aeroplane from the radar?
Sebuah radar memancarkan isyarat ke arah sebuah kapal terbang. Halaju isyarat itu ialah
3.0 x 108 m s-1. Selepas 4.0 x10-3 s, radar itu mengesan isyarat yang dipantulkan.
Berapakah jarak kapal terbang itu daripada radar?
A (3 × 108)(4 × 10−3) m
B (3 × 108)(4 × 10−3)(2) m
C
(3×108) 2
(4×10−3)
m
D
(3×108)(4×10−3)
2
m
36 The direction of electric field lines is always from
Arah garis medan elektrik adalah sentiasa dari
A positively charged particle to a negatively charged particle
zarah bercas positif kepada zarah bercas negatif
B negatively charged particle to a positively charged particle
zarah bercas negatif kepada zarah bercas positif
C positively charged particle to a neutrally charged particle
zarah bercas positif kepada zarah bercas neutral
D negatively charged particle to a neutrally charged particle
zarah bercas negatif kepada zarah bercas neutral

SULIT 23 4531/1
37 Diagram 31 is a graph which shows the relationship between the potential difference,
V and the current, I of three different conductors, P, Q and R.
Rajah 31 ialah graf yang menunjukkan hubungan antara beza keupayaan, V dan arus, I
bagi tiga konduktor yang berlainan jenis, P, Q dan R.
Which conductor has the highest resistance?
Konduktor yang manakah mempunyai rintangan paling tinggi?
A P
B Q
C R
38 Diagram 32 shows an electric circuit.
Rajah 32 menunjukkan sebuah litar elektrik.
What is the reading of the ammeter?
Apakah bacaan ammeter itu?
V (V)
I (A)
P
R
Q
Diagram 32
Rajah 32
Diagram 31
Rajah 31

SULIT 24 4531/1
A 3.0 A B 4.5 A
C 6.0 A D 9.0 A
39 Diagram 33 shows a circuit consist of dry cell and resistant, R. The dry cell has internal
resistance, r.
Rajah 33 menunjukkan sebuah litar elektrik terdiri dari sel kering dan perintang, R. Sel
kering itu mempunyai rintangan dalam, r.
What will happen to the voltmeter reading and internal resistance when the resistance of R
increases?
Apakah yang akan berlaku kepada bacaan voltmeter dan rintangan dalam apabila
rintangan R bertambah?
voltmeter reading,V
bacaan voltmeter,V
internal resistance,r
rintangan dalam,r
A
increases
bertambah
increases
bertambah
B increases
bertambah
unchanged
tidak berubah
C
unchanged
tidak berubah
increases
bertambah
D
unchanged
tidak berubah
unchanged
tidak berubah
Diagram 33
Rajah 33

SULIT 25 4531/1
40 Diagram 34 shows the energy consumption labels issued by the Energy Commission of
Malaysia for two types of refrigerator namely Product A and Product B.
Rajah 34 menunjukkan label penggunaan tenaga yang dikeluarkan oleh Suruhanjaya
Tenaga Malaysia bagi dua jenis peti sejuk iaitu Produk A dan Produk B.
Which statement is most suitable for these two products?
Penyataan manakah paling sesuai bagi dua produk ini?
A The energy efficiency of Product B is higher than Product A
Kecekapan tenaga Produk B adalah lebih tinggi berbanding Produk A
B The heat energy generated on Product A is higher than Product B
Tenaga haba yang terhasil pada Produk A lebih tinggi berbanding Produk B
C Energy lost to environment of Product B is higher than Product A
Tenaga yang hilang kepersekitaran Produk B lebih tinggi berbanding Produk A
D Average annual energy consumption is the same for Product A and Product B
Penggunaan tenaga purata setahun adalah sama bagi Produk A dan Produk B
Diagram 34
Rajah 34

SULIT 26 4531/1

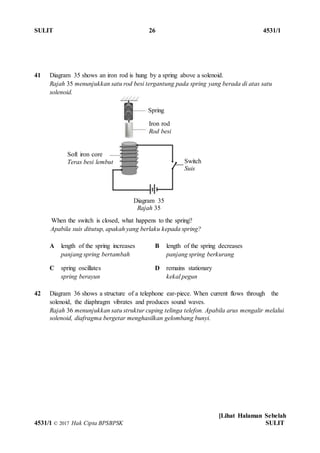

41 Diagram 35 shows an iron rod is hung by a spring above a solenoid.
Rajah 35 menunjukkan satu rod besi tergantung pada spring yang berada di atas satu
solenoid.
When the switch is closed, what happens to the spring?
Apabila suis ditutup, apakah yang berlaku kepada spring?
A length of the spring increases
panjang spring bertambah
B length of the spring decreases
panjang spring berkurang
C spring oscillates
spring berayun
D remains stationary
kekal pegun
42 Diagram 36 shows a structure of a telephone ear-piece. When current flows through the
solenoid, the diaphragm vibrates and produces sound waves.
Rajah 36 menunjukkan satu struktur cuping telinga telefon. Apabila arus mengalir melalui
solenoid, diafragma bergetar menghasilkan gelombang bunyi.
Spring
Iron rod
Rod besi
Soft iron core
Teras besi lembut Switch
Suis
Diagram 35
Rajah 35

SULIT 27 4531/1
Which statement is correct about the frequency of sound produced?
Penyataan manakah yang betul mengenai frekuensi bunyi yang dihasilkan?
A It depends on the number of turns of the solenoid
Ia bergantung kepada bilangan gegelung pada solenoid
B It decreases as compared to the frequency of original sound
Ia kurang berbanding frekuensi bunyi asal
C It depends on the strength of the permanent magnet
Ia bergantung kepada kekuatan magnet kekal
D It is same as the frequency of the current flow
Ia sama dengan frekuensi arus yang mengalir
43 Diagram 37 shows coil P is connected to a center-zero galvanometer while coil Q is
connected to a battery and a switch S is placed above coil P.
Rajah 37 menunjukkan gegelung P disambungkan kepada satu galvanometer sifar tengah
manakala gegelung Q disambungkan kepada bateri dan suis S yang ditempatkan di atas
gegelung P.
Diagram 36
Rajah 36

SULIT 28 4531/1

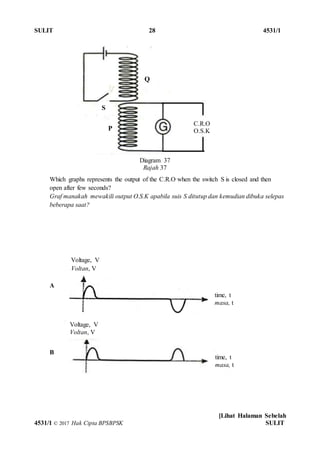

Which graphs represents the output of the C.R.O when the switch S is closed and then
open after few seconds?
Graf manakah mewakili output O.S.K apabila suis S ditutup dan kemudian dibuka selepas
beberapa saat?
A
B
Diagram 37
Rajah 37
C.R.O
O.S.K
S
Q
P
Voltage, V
Voltan, V
time, t
masa, t
Voltage, V
Voltan, V
time, t
masa, t

SULIT 29 4531/1
C
D

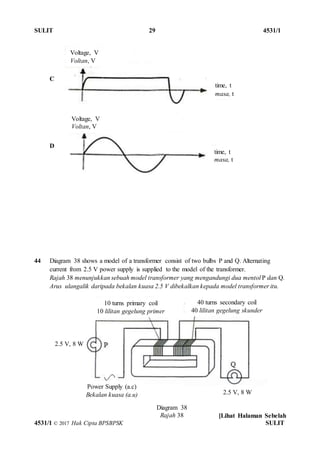

44 Diagram 38 shows a model of a transformer consist of two bulbs P and Q. Alternating
current from 2.5 V power supply is supplied to the model of the transformer.
Rajah 38 menunjukkan sebuah model transformer yang mengandungi dua mentol P dan Q.
Arus ulangalik daripada bekalan kuasa 2.5 V dibekalkan kepada model transformer itu.
Diagram 38
Rajah 38
Power Supply (a.c)
Bekalan kuasa (a.u)
10 turns primary coil
10 lilitan gegelung primer
40 turns secondary coil
40 lilitan gegelung skunder
2.5 V, 8 W
2.5 V, 8 W
time, t
masa, t
time, t
masa, t
Voltage, V
Voltan, V
Voltage, V
Voltan, V

SULIT 30 4531/1

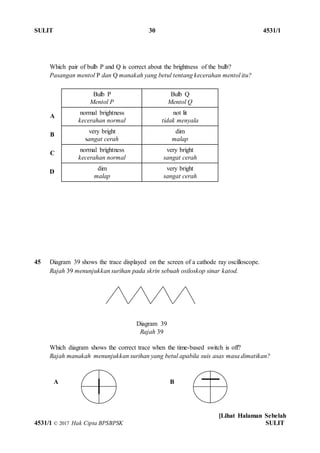

Which pair of bulb P and Q is correct about the brightness of the bulb?
Pasangan mentol P dan Q manakah yang betul tentang kecerahan mentol itu?
Bulb P
Mentol P
Bulb Q
Mentol Q
A
normal brightness
kecerahan normal
not lit
tidak menyala
B
very bright
sangat cerah
dim
malap
C
normal brightness
kecerahan normal
very bright
sangat cerah
D
dim
malap
very bright
sangat cerah
45 Diagram 39 shows the trace displayed on the screen of a cathode ray oscilloscope.
Rajah 39 menunjukkan surihan pada skrin sebuah osiloskop sinar katod.
Which diagram shows the correct trace when the time-based switch is off?
Rajah manakah menunjukkan surihan yang betul apabila suis asas masa dimatikan?
A B
Diagram 39
Rajah 39

SULIT 31 4531/1
C D

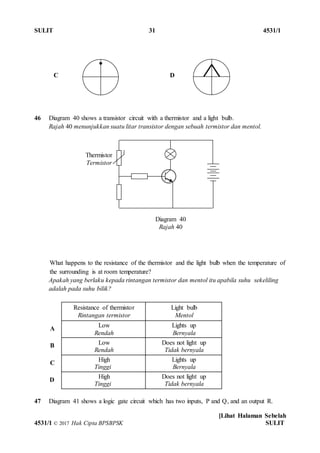

46 Diagram 40 shows a transistor circuit with a thermistor and a light bulb.
Rajah 40 menunjukkan suatu litar transistor dengan sebuah termistor dan mentol.
What happens to the resistance of the thermistor and the light bulb when the temperature of
the surrounding is at room temperature?
Apakah yang berlaku kepada rintangan termistor dan mentol itu apabila suhu sekeliling
adalah pada suhu bilik?
Resistance of thermistor
Rintangan termistor
Light bulb
Mentol
A
Low
Rendah
Lights up
Bernyala
B Low
Rendah
Does not light up
Tidak bernyala
C
High
Tinggi
Lights up
Bernyala
D
High
Tinggi
Does not light up
Tidak bernyala
47 Diagram 41 shows a logic gate circuit which has two inputs, P and Q, and an output R.
Thermistor
Termistor
Diagram 40
Rajah 40

SULIT 32 4531/1
Rajah 41 menunjukkan satu litar get logik yang mempunyai dua input P dan Q dan satu
output R.
Which input and output are correct?
Manakah input dan output yang betul?
Input Output
P Q R
A 0 0 0
B 1 0 1
C 0 1 0
D 1 1 1
48 Diagram 42 shows the decay curve of a radioactive substance, Ruthenium-106.
Rajah 42 menunjukkan lengkung reputan bagi satu bahan radioaktif, Ruthenium-106.
P
Q
R
Diagram 41
Rajah 41
1.0 2.0 3.0 4.0
Time / year
Masa / tahun
Activity / counts per minute
Aktiviti / bilangan per minit
1 000
2 000
3 000
4 000
0

SULIT 33 4531/1

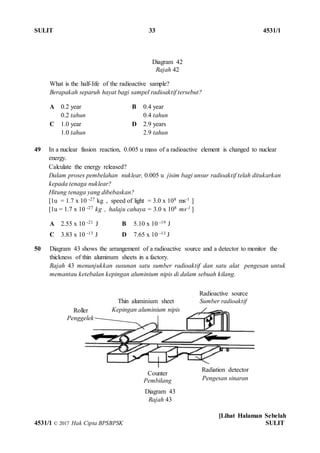

What is the half-life of the radioactive sample?
Berapakah separuh hayat bagi sampel radioaktif tersebut?
A 0.2 year
0.2 tahun
B 0.4 year
0.4 tahun
C 1.0 year
1.0 tahun
D 2.9 years
2.9 tahun
49 In a nuclear fission reaction, 0.005 u mass of a radioactive element is changed to nuclear
energy.
Calculate the energy released?
Dalam proses pembelahan nuklear, 0.005 u jisim bagi unsur radioaktif telah ditukarkan
kepada tenaga nuklear?
Hitung tenaga yang dibebaskan?
[1u = 1.7 x 10 -27 kg , speed of light = 3.0 x 108 ms-1 ]
[1u = 1.7 x 10 -27 kg , halaju cahaya = 3.0 x 108 ms-1 ]
A 2.55 x 10 -21 J B 5.10 x 10 -19 J
C 3.83 x 10 -13 J D 7.65 x 10 -13 J
50 Diagram 43 shows the arrangement of a radioactive source and a detector to monitor the
thickness of thin aluminum sheets in a factory.
Rajah 43 menunjukkan susunan satu sumber radioaktif dan satu alat pengesan untuk
memantau ketebalan kepingan aluminium nipis di dalam sebuah kilang.
Diagram 42
Rajah 42
Diagram 43
Rajah 43
Radiation detector
Pengesan sinaran
Counter
Pembilang
Radioactive source
Sumber radioaktifThin aluminium sheet
Kepingan aluminium nipisRoller
Penggelek

SULIT 34 4531/1
SULIT

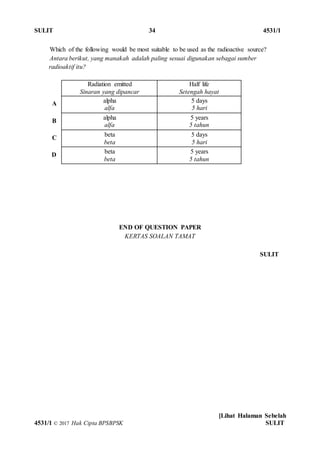

Which of the following would be most suitable to be used as the radioactive source?
Antara berikut, yang manakah adalah paling sesuai digunakan sebagai sumber
radioaktif itu?
Radiation emitted
Sinaran yang dipancar
Half life
Setengah hayat
A alpha
alfa
5 days
5 hari
B
alpha
alfa
5 years
5 tahun
C
beta
beta
5 days
5 hari
D
beta
beta
5 years
5 tahun
END OF QUESTION PAPER
KERTAS SOALAN TAMAT

Soalan Trial Fizik 2017

More Related Content

Similar to Soalan Trial Fizik 2017

More from Izz Hyuk

Recently uploaded

Soalan Trial Fizik 2017
