Slump test
- 1. การทดสอบค่ายุบตัวของคอนกรีต (Slump test) จัดทำาโดย น.ส. นิศารัตน์จำาปาทอง รหัส 54201255 น.ส. พชวรรณ ดิษฐาเนตร รหัส 54201259 เสนอ ผศ.ดร.สุรพล บุญลือ ประกอบรายวิชา FEM211 Educational Technology ภาคเรียนที่ 2 ปีการศึกษา 2556 ภาควิชา ครุศาสตร์โยธา คณะครุศาสตร์อุตสาหกรรมและ เทคโนโลยี
- 2. • เพื่อหาความสามารถในการเทคอนกรีตสดลง แบบที่เหมาะสม • เพื่อหาส่วนผสมของคอนกรีตที่เหมาะสมจะนำา ไปใช้งาน •ผู้เรียนได้รับความรู้เพื่อนำาไปใช้ในการปฏิบัติ จริง • ผู้ที่ศึกษาหรือสนใจสามารถเข้าใจได้ง่ายและ นำาไปปฏิบัติตามได้ วัตถุประสงค์

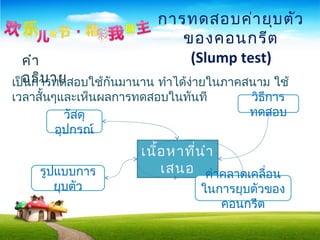

- 3. การทดสอบค่ายุบตัว ของคอนกรีต (Slump test)คำา อธิบายเป็นการทดสอบใช้กันมานาน ทำาได้ง่ายในภาคสนามใช้ เวลาสั้นๆและเห็นผลการทดสอบในทันที เนื้อหาที่นำา เสนอ วัสดุ อุปกรณ์ วิธีการ ทดสอบ รูปแบบการ ยุบตัว ค่าคลาดเคลื่อน ในการยุบตัวของ คอนกรีต
- 4.
- 5. การเก็บตัวอย่างคอนกรีตเพื่อนำา มาทดสอบค่ายุบตัว - เก็บตัวอย่างของคอนกรีตอย่างน้อย 2 ครั้ง -คอนกรีตที่เก็บมาจะต้องอยู่บริเวณ ช่วงกลางของคอนกรีตที่เทออกมาจาก โม่

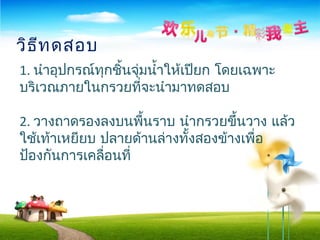

- 6. 1. นำาอุปกรณ์ทุกชิ้นจุ่มนำ้าให้เปียก โดยเฉพาะ บริเวณภายในกรวยที่จะนำามาทดสอบ 2.วางถาดรองลงบนพื้นราบ นำากรวยขึ้นวาง แล้ว ใช้เท้าเหยียบ ปลายด้านล่างทั้งสองข้างเพื่อ ป้องกันการเคลื่อนที่ วิธีทดสอบ

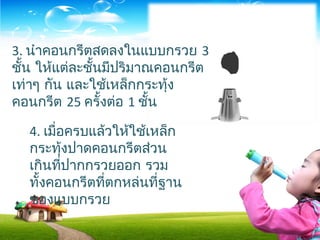

- 7. 3. นำาคอนกรีตสดลงในแบบกรวย 3 ชั้นให้แต่ละชั้นมีปริมาณคอนกรีต เท่าๆ กัน และใช้เหล็กกระทุ้ง คอนกรีต 25 ครั้งต่อ 1 ชั้น 4. เมื่อครบแล้วให้ใช้เหล็ก กระทุ้งปาดคอนกรีตส่วน เกินที่ปากกรวยออก รวม ทั้งคอนกรีตที่ตกหล่นที่ฐาน ของแบบกรวย

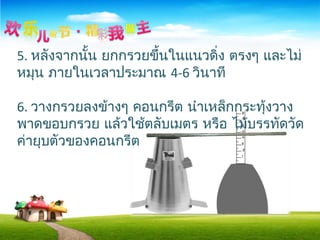

- 8. 5. หลังจากนั้น ยกกรวยขึ้นในแนวดิ่งตรงๆ และไม่ หมุน ภายในเวลาประมาณ 4-6 วินาที 6. วางกรวยลงข้างๆ คอนกรีต นำาเหล็กกระทุ้งวาง พาดขอบกรวย แล้วใช้ตลับเมตร หรือ ไม้บรรทัดวัด ค่ายุบตัวของคอนกรีต

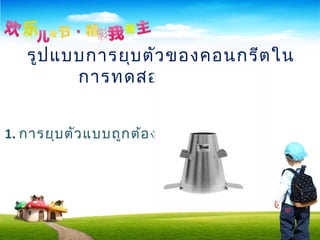

- 9. รูปแบบการยุบตัวของคอนกรีตใน การทดสอบ มี 3แบบ 1. การยุบตัวแบบถูกต้อง
- 10.
- 11.
- 12. โดยมาตรฐานทั่วไปกำาหนดให้ค่าคลาด เคลื่อนในการยุบตัว มีค่า ±2.5 เซนติเมตร เช่น ถ้าต้องการค่ายุบตัว 5 เซนติเมตร ค่าที่ยอมรับได้คือ 5 เซนติเมตร ± 2.5 เซนติเมตร หรือ 2.5 - 7.5 เซนติเมตร ค่าคลาดเคลื่อนในการยุบตัวของคอนกรีต

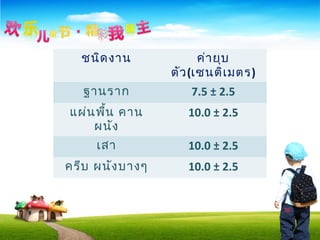

- 13. ชนิดงาน ค่ายุบ ตัว(เซนติเมตร) ฐานราก 7.5± 2.5 แผ่นพื้น คาน ผนัง 10.0 ± 2.5 เสา 10.0 ± 2.5 ครีบ ผนังบางๆ 10.0 ± 2.5

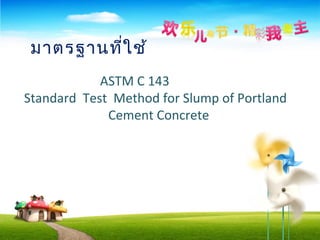

- 14. ASTM C 143 StandardTest Method for Slump of Portland Cement Concrete มาตรฐานที่ใช้
- 15.
Editor's Notes
- #4 การทดสอบค่ายุบตัวของคอนกรีต ( Slump test) เป็นวิธีที่ใช้กันมานานและได้รับความนิยมมากที่สุดในการทดสอบความข้นเหลวของคอนกรีต เพราะทำได้ง่าย ใช้เวลาสั้นๆ สามารถทดสอบคอนกรีตได้ทั้งในภาคสนามและห้องปฏิบัติการ

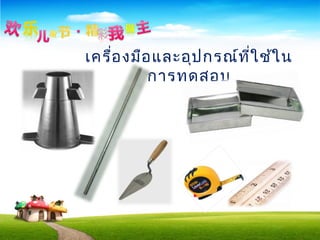

- #5 แบบหล่อตัวอย่างคอนกรีต ( Slump Cone) รูปกรวยหัวตัด ทำด้วยสแตนเลส มีเส้นผ่านศูนยก์ลางในที่ฐาน 8 นิ้วและเส้นผ่านศูนย์กลางภายในบนยอด 4 นิ้วความสูง 12 นิ้ว เหล็กกระทุ้ง ยาว 16 มม . ตามมาตรฐานอเมริกา เกรียงใบโพธิ์ ถาดรอง ตลับเมตร / ไม้บรรทัด
- #6 คอนกรีตที่จะเก็บมาทดสอบเป็นเสมือนตัวแทนของคอนกรีตทั้งหมด โดยเก็บตัวอย่างของคอนกรีตอย่างน้อย 2 ครั้งในขณะที่เทคอนกรีตออกจากโม่ผสม โดยคอนกรีตที่เก็บมาจะต้องอยู่บริเวณช่วงกลางของคอนกรีตที่เทออกมา จะไม่อยู่บริเวณ แรกสุด หรือ ท้ายสุด
- #7 เพื่อลดค่าความผิดพลาดก่อนทำการทดสอบ จะต้องใช้น้ำทำให้บริเวณพื้นที่ผิวภายในกรวยเปียกชื้นเพื่อลดแรงเสียดทานที่จะเกิดขึ้น วางถาดรองบนพื้นที่แข็งแรง เรียบ ใช้เท้าเหยียบหูกรวยป้องกันการเคลื่อนที่
- #8 ใส่คอนกรีตสดลงในแบบกรวย 3 ชั้น กะให้แต่ละชั้นมีปริมาณเท่าๆ กันโดยปริมาตร ในแต่ละชั้นให้กระทุ้งด้วยเหล็กกระทุ้ง 25 ครั้ง โดยทำการกระทุ้งให้กระจายทั่วๆหน้าตัดชั้นนั้นๆด้วยการปล่อยเหล็กกระทุ้งลงไปตรงๆโดยไม่ใช้แรงกด ทำการกระทุ้งตามวิธีข้างต้น จนเมื่อทำครบทั้ง 3 ชั้นให้ปาดหน้าคอนกรีตด้านบนให้เสมอกับขอบกรวย และนำคอนกรีตที่ตกหล่นบริเวณฐานแบบกรวยออกให้หมด
- #9 จากข้อ 5. น้ำหนักของตัวคอนกรีตจะทำให้คอนกรีตยุบตัวลงมา ซึ่งระยะที่คอนกรีตยุบลงมาเรียกว่า “ค่ายุบตัว” ค่าที่ได้จากการทดสอบ อาจเกิดความผิดพลาดได้ เนื่องจากแรงเสียดทานที่เกิดที่บริเวณพื้นที่ผิวภายในกรวย ** ค่ายุบตัวคือ ค่าระยะที่คอนกรีตยุบตัวจากเดิม โดยวัดที่จุดกึ่งกลางของคอนกรีตที่ยุบตัว
- #10 1. การยุบตัวแบบถูกต้อง เป็นการยุบตัวเนื่องจากน้ำหนักของตัวคอนกรีตเอง - วัดระยะการยุบตัวตามภาพ

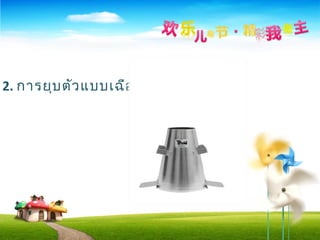

- #11 2. การยุบตัวแบบเฉือน เป็นการยุบตัวที่เกิดจากการลื่นไถลลงของคอนกรีตส่วนบน ลงมาด้านข้าง แสดงว่าส่วนผสมของคอนกรีตกระด้างหรือแห้งเกินไป
- #12 3. การยุบตัวแบบล้ม เป็นการยุบตัวไหลลงกองติดที่พื้น ที่เกิดจากการมีน้ำในคอนกรีตมากเกินไป หรือคอนกรีตเหลว
- #15 ASTM ย่อมาจาก American Society for Testing and Materials
