1. Bài 2:
CÁC KHÁI NIỆM TRONG CSDL QUAN HỆ

2. Giải thích khái niệm dữ liệu và cơ sở dữ liệu (CSDL)
Các phương pháp quản lý dữ liệu và các đặc trưng
Giải thích các mô hình dữ liệu khác nhau
Hệ quản trị CSDL (DBMS) và hệ quản trị CSDL quan hệ
(RDBMS)
Hệ thống bài cũ
Giải thích khái niệm dữ liệu và cơ sở dữ liệu (CSDL)
Các phương pháp quản lý dữ liệu và các đặc trưng
Giải thích các mô hình dữ liệu khác nhau
Hệ quản trị CSDL (DBMS) và hệ quản trị CSDL quan hệ
(RDBMS)
Slide 2 - Các khái niệm trong thiết kế CSDL 2

3. Tìm hiểu các bước thiết kế CSDL quan hệ
Tìm hiểu các khái niệm trong thiết kế CSDL quan hệ:
Các khái niệm trong thiết kế CSDL mức khái niệm
Các khái niệm trong thiết kế CSDL mức vật lý
Làm quen với hệ quản trị CSDL Microsoft Access
Tạo các bảng và truy vấn trong Microsoft Access.
Mục tiêu bài học hôm nay
Tìm hiểu các bước thiết kế CSDL quan hệ
Tìm hiểu các khái niệm trong thiết kế CSDL quan hệ:
Các khái niệm trong thiết kế CSDL mức khái niệm
Các khái niệm trong thiết kế CSDL mức vật lý
Làm quen với hệ quản trị CSDL Microsoft Access
Tạo các bảng và truy vấn trong Microsoft Access.
Slide 2 - Các khái niệm trong thiết kế CSDL 3

4. Thiết kế một CSDL được phân thành các mức khác nhau:
Thiết kế các thành phần dữ liệu mức khái niệm
Thiết kế các thành phần dữ liệu mức logic
Thiết kế các thành phần dữ liệu mức vật lý
Các bước thiết kế CSDL quan hệ
Thiết kế một CSDL được phân thành các mức khác nhau:
Thiết kế các thành phần dữ liệu mức khái niệm
Thiết kế các thành phần dữ liệu mức logic
Thiết kế các thành phần dữ liệu mức vật lý
Slide 2 - Các khái niệm trong thiết kế CSDL 4
Thiết kế mức
khái niệm
Thiết kế
Logic
Thiết kế
mức vật lý

5. Là sự trừu tượng hóa của thế giới thực.
Trong DBMS, Sơ đồ thực thể - liên kết (ERD) dùng để mô tả lược
đồ CSDL mức khái niệm.
Sơ đồ thực thể - liên kết sẽ được đề cập kĩ hơn trong các bài sau
Thiết kế CSDL mức khái niệm
Là sự trừu tượng hóa của thế giới thực.
Trong DBMS, Sơ đồ thực thể - liên kết (ERD) dùng để mô tả lược
đồ CSDL mức khái niệm.
Sơ đồ thực thể - liên kết sẽ được đề cập kĩ hơn trong các bài sau
Slide 2 - Các khái niệm trong thiết kế CSDL 5

6. Thiết kế CSDL mức logic là quá trình chuyển CSDL mức
khái niệm sang mô hình Lược đồ quan hệ và chuẩn hóa
các quan hệ.
Các khái niệm Lược đồ quan hệ và chuẩn hóa sẽ được
đề cập trong các bài sau.
Thiết kế CSDL mức logic
Thiết kế CSDL mức logic là quá trình chuyển CSDL mức
khái niệm sang mô hình Lược đồ quan hệ và chuẩn hóa
các quan hệ.
Các khái niệm Lược đồ quan hệ và chuẩn hóa sẽ được
đề cập trong các bài sau.
Slide 2 - Các khái niệm trong thiết kế CSDL 6

7. Mức thấp nhất của kiến trúc một CSDL là cơ sở dữ liệu
vật lý. CSDL vật lý là sự cài đặt cụ thể của CSDL mức
khái niệm.
CSDL vật lý bao gồm các Bảng (Table) và mối quan hệ
(Relationship) giữa các bảng này.
Thiết kế CSDL mức vật lý
Mức thấp nhất của kiến trúc một CSDL là cơ sở dữ liệu
vật lý. CSDL vật lý là sự cài đặt cụ thể của CSDL mức
khái niệm.
CSDL vật lý bao gồm các Bảng (Table) và mối quan hệ
(Relationship) giữa các bảng này.
Slide 2 - Các khái niệm trong thiết kế CSDL 7

8. Các thành phần cơ bản mức khái niệm gồm:
Các thực thể (Entity) hay Quan hệ (Relation)
Các thuộc tính (Attribute)
Các mối quan hệ (Relationship) – còn gọi là quan hệ logic hay
liên kết
Các quy tắc nghiệp vụ (Business Rule)
Dữ liệu giao nhau (Intersection Data)
Các thành phần dữ liệu mức khái niệm
Các thành phần cơ bản mức khái niệm gồm:
Các thực thể (Entity) hay Quan hệ (Relation)
Các thuộc tính (Attribute)
Các mối quan hệ (Relationship) – còn gọi là quan hệ logic hay
liên kết
Các quy tắc nghiệp vụ (Business Rule)
Dữ liệu giao nhau (Intersection Data)
Slide 2 - Các khái niệm trong thiết kế CSDL 8

9. Giới thiệu CSDL NorthWind
Công ty tưởng tượng Northwind bán các sản phẩm đồ
ăn cho các khách hàng.
Cơ sở dữ liệu Northwind lưu các thông tin về khách
hàng, yêu cầu đặt hàng của khách hàng, các sản
phẩm đồ ăn.
Ví dụ
Giới thiệu CSDL NorthWind
Công ty tưởng tượng Northwind bán các sản phẩm đồ
ăn cho các khách hàng.
Cơ sở dữ liệu Northwind lưu các thông tin về khách
hàng, yêu cầu đặt hàng của khách hàng, các sản
phẩm đồ ăn.
Slide 2 - Các khái niệm trong thiết kế CSDL 9

10. Ví dụ các
thành phần
khái niệm
trong CSDL
Northwind
Các thành phần dữ liệu mức khái niệm
Ví dụ các
thành phần
khái niệm
trong CSDL
Northwind
Slide 2 - Các khái niệm trong thiết kế CSDL 10

11. Thực thể là một đối tượng, một địa điểm, con người… trong thế giới
thực được lưu trữ thông tin trong CSDL.
Mỗi thực thể bao gồm một hoặc nhiều thuộc tính đặc trưng cho
thực thể đó.
Ví dụ: biểu diễn thực thể Customer gồm các thuộc tính:
Thực thể và thuộc tính
Thực thể là một đối tượng, một địa điểm, con người… trong thế giới
thực được lưu trữ thông tin trong CSDL.
Mỗi thực thể bao gồm một hoặc nhiều thuộc tính đặc trưng cho
thực thể đó.
Ví dụ: biểu diễn thực thể Customer gồm các thuộc tính:
Slide 2 - Các khái niệm trong thiết kế CSDL 11

12. Mối quan hệ là mối liên kết giữa các tập thực thể (còn
gọi là bảng)
Phân loại:
Quan hệ 1-1
Quan hệ 1-n (1-nhiều)
Quan hệ n-n (nhiều-nhiều)
Quan hệ đệ quy
Mối quan hệ (Relationship)
Mối quan hệ là mối liên kết giữa các tập thực thể (còn
gọi là bảng)
Phân loại:
Quan hệ 1-1
Quan hệ 1-n (1-nhiều)
Quan hệ n-n (nhiều-nhiều)
Quan hệ đệ quy
Slide 2 - Các khái niệm trong thiết kế CSDL 12

13. Quan hệ 1-1 là quan hệ giữa hai tập thực thể trong đó mỗi thực
thể của tập cha chỉ có thể liên kết với nhiều nhất một thực thể của
tập con, và ngược lại.
Ví dụ: quan hệ giữa thực thể Customer và Account Receivable
là 1-1 (tức một người có một tài khoản, hay ngược lại mỗi tài
khoản tương ứng với một người)
Quan hệ 1-1
Quan hệ 1-1 là quan hệ giữa hai tập thực thể trong đó mỗi thực
thể của tập cha chỉ có thể liên kết với nhiều nhất một thực thể của
tập con, và ngược lại.
Ví dụ: quan hệ giữa thực thể Customer và Account Receivable
là 1-1 (tức một người có một tài khoản, hay ngược lại mỗi tài
khoản tương ứng với một người)
Slide 2 - Các khái niệm trong thiết kế CSDL 13

14. Quan hệ 1-1 là quan hệ giữa hai tập thực thể trong đó mỗi thực thể
của tập này có thể liên kết với duy nhất một thực thể của tập còn
lại.
Quan hệ 1-1 gọi là khả chuyển (transferable) nếu thực thể con có
thể liên kết lại với một thực thể cha khác.
Quan hệ 1-1
Quan hệ 1-1 là quan hệ giữa hai tập thực thể trong đó mỗi thực thể
của tập này có thể liên kết với duy nhất một thực thể của tập còn
lại.
Quan hệ 1-1 gọi là khả chuyển (transferable) nếu thực thể con có
thể liên kết lại với một thực thể cha khác.
Slide 2 - Các khái niệm trong thiết kế CSDL 14

15. Quan hệ 1-N
Quan hệ 1-N là quan hệ giữa hai tập thực thể trong đó mỗi thực
thể của tập này có thể liên kết với nhiều thực thể của tập còn lại.
Ví dụ 2: quan hệ giữa thực thể Customer và thực thể Credit
Report là 1-N vì một khách hàng có thể sở hữu nhiều báo cáo tín
dụng
Slide 2 - Các khái niệm trong thiết kế CSDL 15
Quan hệ 1-N là quan hệ giữa hai tập thực thể trong đó mỗi thực
thể của tập này có thể liên kết với nhiều thực thể của tập còn lại.
Ví dụ 2: quan hệ giữa thực thể Customer và thực thể Credit
Report là 1-N vì một khách hàng có thể sở hữu nhiều báo cáo tín
dụng

16. Quan hệ N-N là quan hệ giữa hai tập thực thể trong đó một thực
thể của tập này có thể liên kết với 0, 1 hoặc nhiều thực thể của tập
kia, và ngược lại.
Thường quan hệ N-N có thêm phần dữ liệu giao nhau để thêm
thông tin cụ thể cho mối quan hệ
Quan hệ N-N
Quan hệ N-N là quan hệ giữa hai tập thực thể trong đó một thực
thể của tập này có thể liên kết với 0, 1 hoặc nhiều thực thể của tập
kia, và ngược lại.
Thường quan hệ N-N có thêm phần dữ liệu giao nhau để thêm
thông tin cụ thể cho mối quan hệ
Slide 2 - Các khái niệm trong thiết kế CSDL 16

17. Ví dụ: quan hệ giữa hai thực thể Order và Product là N-N vì mỗi đơn
đặt hàng có thể gồm nhiều sản phẩm, và ngược lại mỗi sản phẩm có
thể xuất hiện ở nhiều đơn đặt hàng
Phần dữ liệu giao nhau cho biết cụ thể Số lượng đặt hàng, giá đặt và
chiết khấu bao nhiêu.
Quan hệ N-N
Ví dụ: quan hệ giữa hai thực thể Order và Product là N-N vì mỗi đơn
đặt hàng có thể gồm nhiều sản phẩm, và ngược lại mỗi sản phẩm có
thể xuất hiện ở nhiều đơn đặt hàng
Phần dữ liệu giao nhau cho biết cụ thể Số lượng đặt hàng, giá đặt và
chiết khấu bao nhiêu.
Slide 2 - Các khái niệm trong thiết kế CSDL 17

18. Quan hệ đệ quy là quan hệ tồn tại giữa hai thực thể thuộc cùng một
tập thực thể.
Phân loại: 1-1, 1-N, N-N
Ví dụ:
Quan hệ đệ quy
Quan hệ đệ quy là quan hệ tồn tại giữa hai thực thể thuộc cùng một
tập thực thể.
Phân loại: 1-1, 1-N, N-N
Ví dụ:
Slide 2 - Các khái niệm trong thiết kế CSDL 18
Quan hệ 1-1 Quan hệ 1-N Quan hệ N-N

19. Quy tắc nghiệp vụ (Business Rule) là các thủ tục, nguyên tắc hay các
chuẩn phải tuân theo.
Các quy tắc này thể hiện trong cơ sở dữ liệu như là các ràng buộc
(constraint).
Ví dụ: Tuổi của nhân viên hưởng lương không vượt quá 65 tuổi ->
ràng buộc của cột Age<65.
Quy tắc nghiệp vụ
Quy tắc nghiệp vụ (Business Rule) là các thủ tục, nguyên tắc hay các
chuẩn phải tuân theo.
Các quy tắc này thể hiện trong cơ sở dữ liệu như là các ràng buộc
(constraint).
Ví dụ: Tuổi của nhân viên hưởng lương không vượt quá 65 tuổi ->
ràng buộc của cột Age<65.
Slide 2 - Các khái niệm trong thiết kế CSDL 19

20. Là tập hợp dữ liệu mà hai thực thể chia sẻ chung.
Ví dụ: hai thực thể ORDER và PRODUCT chia sẻ các thuộc tính
chung: Unit Price, Quantity, Discount
Dữ liệu giao nhau
Slide 2 - Các khái niệm trong thiết kế CSDL 20

21. Dữ liệu được biểu diễn như là một tập hợp các thực thể
Mỗi thực thể được biểu diễn bởi một bảng (table). Bảng
bao gồm các cột (column), các hàng/bộ (tuple)
Mỗi cột biểu diễn một thuộc tính và có kiểu dữ liệu (Data type)
nhất định.
Mỗi hàng/bộ thể hiện một thực thể
Mỗi bảng có một Khóa (key) – xác định tính duy nhất của bộ dữ
liệu trong tập dữ liệu - khóa gồm một hoặc một vài thuộc tính
của bảng.
Các khái niệm mức vật lý
Dữ liệu được biểu diễn như là một tập hợp các thực thể
Mỗi thực thể được biểu diễn bởi một bảng (table). Bảng
bao gồm các cột (column), các hàng/bộ (tuple)
Mỗi cột biểu diễn một thuộc tính và có kiểu dữ liệu (Data type)
nhất định.
Mỗi hàng/bộ thể hiện một thực thể
Mỗi bảng có một Khóa (key) – xác định tính duy nhất của bộ dữ
liệu trong tập dữ liệu - khóa gồm một hoặc một vài thuộc tính
của bảng.
Slide 2 - Các khái niệm trong thiết kế CSDL 21

22. Mỗi cột trong bảng được quy định bởi một kiểu
dữ liệu
Kiểu dữ liệu cho phép xác định:
Loại dữ liệu của cột như dạng số, dạng kí tự, ngày
tháng…
Giới hạn miền giá trị cho cột
Kiểu dữ liệu
Mỗi cột trong bảng được quy định bởi một kiểu
dữ liệu
Kiểu dữ liệu cho phép xác định:
Loại dữ liệu của cột như dạng số, dạng kí tự, ngày
tháng…
Giới hạn miền giá trị cho cột
Slide 2 - Các khái niệm trong thiết kế CSDL 22

23. Bảng ORDER trong CSDL NorthWind
Ví dụ
Slide 2 - Các khái niệm trong thiết kế CSDL 23

24. Các thành viên của một quan hệ (Relation cardinality): Các thực thể
có trong quan hệ đó
Bậc của quan hệ (Relation degree): Số lượng thuộc tính trong một
quan hệ
Miền thuộc tính (Attribute domain): Tập giá trị cho phép của thuộc
tính
Một số khái niệm khác
Các thành viên của một quan hệ (Relation cardinality): Các thực thể
có trong quan hệ đó
Bậc của quan hệ (Relation degree): Số lượng thuộc tính trong một
quan hệ
Miền thuộc tính (Attribute domain): Tập giá trị cho phép của thuộc
tính
Slide 2 - Các khái niệm trong thiết kế CSDL 24

25. Khi định nghĩa quan hệ hoặc bảng, luôn phải chỉ ra một/một số
thuộc tính làm thuộc tính Khóa của quan hệ
Khóa chính (Primary Key): Một hoặc một số thuộc tính để phân biệt
mỗi bộ dữ liệu trong một quan hệ.
Ví dụ: quan hệ Orders (Đặt hàng) có thuộc tính khóa là Order ID
Khóa chính (Primary Key)
Khi định nghĩa quan hệ hoặc bảng, luôn phải chỉ ra một/một số
thuộc tính làm thuộc tính Khóa của quan hệ
Khóa chính (Primary Key): Một hoặc một số thuộc tính để phân biệt
mỗi bộ dữ liệu trong một quan hệ.
Ví dụ: quan hệ Orders (Đặt hàng) có thuộc tính khóa là Order ID
Slide 2 - Các khái niệm trong thiết kế CSDL 25

26. Khi một quan hệ/bảng kết nối được với một quan hệ/bảng khác,
luôn tồn tại một/một số thuộc tính đóng vai trò là cột dữ liệu chung
kết nối hai quan hệ/hai bảng.
Khóa ngoại (Foreign Key/Reference Key): là một/một số thuộc tính
của một quan hệ R1 có quan hệ với quan hệ R2. Các thuộc tính khóa
ngoài của R1 phải chứa các giá trị phù hợp với những giá trị trong
R2.
Ví dụ:
Khóa ngoại (Primary Key)
Khi một quan hệ/bảng kết nối được với một quan hệ/bảng khác,
luôn tồn tại một/một số thuộc tính đóng vai trò là cột dữ liệu chung
kết nối hai quan hệ/hai bảng.
Khóa ngoại (Foreign Key/Reference Key): là một/một số thuộc tính
của một quan hệ R1 có quan hệ với quan hệ R2. Các thuộc tính khóa
ngoài của R1 phải chứa các giá trị phù hợp với những giá trị trong
R2.
Ví dụ:
Slide 2 - Các khái niệm trong thiết kế CSDL 26
Khóa ngoại

27. Ràng buộc (Constraint): là những quy tắc cần tuân theo khi nhập
liệu vào CSDL để hạn chế miền giá trị các thuộc tính.
Ràng buộc toàn vẹn (Integrity Constraint): là ràng buộc nhằm nhấn
mạnh sự chính xác của dữ liệu nhập vào.
Bao gồm 3 kiểu ràng buộc toàn vẹn:
Ràng buộc NOT NULL
Ràng buộc CHECK
Ràng buộc sử dụng Trigger (Trigger là chương trình/macro tự động thực
hiện khi có một sự kiện (bất thường) xảy ra trong CSDL)
Các khái niệm mức vật lý
Ràng buộc (Constraint): là những quy tắc cần tuân theo khi nhập
liệu vào CSDL để hạn chế miền giá trị các thuộc tính.
Ràng buộc toàn vẹn (Integrity Constraint): là ràng buộc nhằm nhấn
mạnh sự chính xác của dữ liệu nhập vào.
Bao gồm 3 kiểu ràng buộc toàn vẹn:
Ràng buộc NOT NULL
Ràng buộc CHECK
Ràng buộc sử dụng Trigger (Trigger là chương trình/macro tự động thực
hiện khi có một sự kiện (bất thường) xảy ra trong CSDL)
Slide 2 - Các khái niệm trong thiết kế CSDL 27

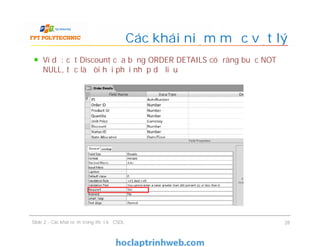

28. Ví dụ: cột Discount của bảng ORDER DETAILS có ràng buộc NOT
NULL, tức là đòi hỏi phải nhập dữ liệu
Các khái niệm mức vật lý
Slide 2 - Các khái niệm trong thiết kế CSDL 28

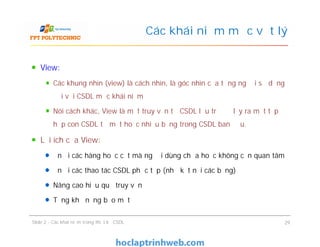

29. View:
Các khung nhìn (view) là cách nhìn, là góc nhìn của từng người sử dụng
đối với CSDL mức khái niệm
Nói cách khác, View là một truy vấn từ CSDL lưu trữ để lấy ra một tập
hợp con CSDL từ một hoặc nhiều bảng trong CSDL ban đầu.
Lợi ích của View:
Ẩn đi các hàng hoặc cột mà người dùng chưa hoặc không cần quan tâm
Ẩn đi các thao tác CSDL phức tạp (như kết nối các bảng)
Nâng cao hiệu quả truy vấn
Tăng khả năng bảo mật
Các khái niệm mức vật lý
View:
Các khung nhìn (view) là cách nhìn, là góc nhìn của từng người sử dụng
đối với CSDL mức khái niệm
Nói cách khác, View là một truy vấn từ CSDL lưu trữ để lấy ra một tập
hợp con CSDL từ một hoặc nhiều bảng trong CSDL ban đầu.
Lợi ích của View:
Ẩn đi các hàng hoặc cột mà người dùng chưa hoặc không cần quan tâm
Ẩn đi các thao tác CSDL phức tạp (như kết nối các bảng)
Nâng cao hiệu quả truy vấn
Tăng khả năng bảo mật
Slide 2 - Các khái niệm trong thiết kế CSDL 29

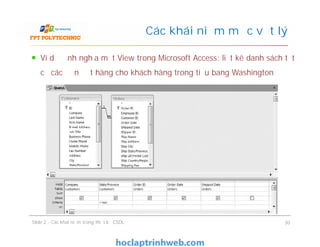

30. Ví dụ định nghĩa một View trong Microsoft Access: liệt kê danh sách tất
cả các đơn đặt hàng cho khách hàng trong tiểu bang Washington
Các khái niệm mức vật lý
Ví dụ định nghĩa một View trong Microsoft Access: liệt kê danh sách tất
cả các đơn đặt hàng cho khách hàng trong tiểu bang Washington
Slide 2 - Các khái niệm trong thiết kế CSDL 30

31. Kết quả của View trên:
Các khái niệm mức vật lý
Kết quả của View trên:
Slide 2 - Các khái niệm trong thiết kế CSDL 31

32. Microsoft Access là hệ quản trị CSDL cho phép tạo CSDL quan hệ
Cung cấp các công cụ cho phép:
Thiết kế các bảng
Tạo dữ liệu, cập nhật dữ liệu
Liên kết giữa các bảng
Truy vấn CSDL để trích xuất thông tin
Tạo biểu mẫu để xem hoặc cập nhập dữ liệu
Tạo báo cáo thống kê dữ liệu
Hệ quản trị CSDL Microsoft Access
Microsoft Access là hệ quản trị CSDL cho phép tạo CSDL quan hệ
Cung cấp các công cụ cho phép:
Thiết kế các bảng
Tạo dữ liệu, cập nhật dữ liệu
Liên kết giữa các bảng
Truy vấn CSDL để trích xuất thông tin
Tạo biểu mẫu để xem hoặc cập nhập dữ liệu
Tạo báo cáo thống kê dữ liệu
Slide 2 - Các khái niệm trong thiết kế CSDL 32

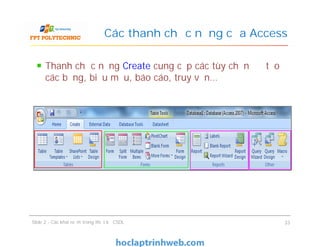

33. Thanh chức năng Create cung cấp các tùy chọn để tạo
các bảng, biểu mẫu, báo cáo, truy vấn…
Các thanh chức năng của Access
Slide 2 - Các khái niệm trong thiết kế CSDL 33

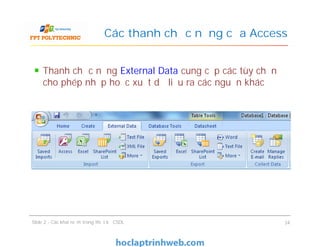

34. Thanh chức năng External Data cung cấp các tùy chọn
cho phép nhập hoặc xuất dữ liệu ra các nguồn khác
Các thanh chức năng của Access
Slide 2 - Các khái niệm trong thiết kế CSDL 34

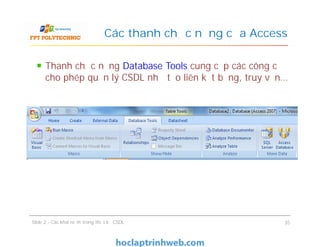

35. Thanh chức năng Database Tools cung cấp các công cụ
cho phép quản lý CSDL như tạo liên kết bảng, truy vấn…
Các thanh chức năng của Access
Slide 2 - Các khái niệm trong thiết kế CSDL 35

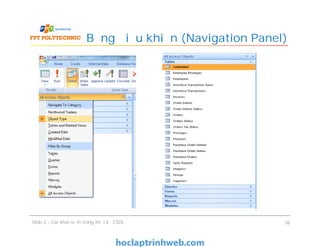

36. Bảng điều khiển (Navigation Panel)
Slide 2 - Các khái niệm trong thiết kế CSDL 36

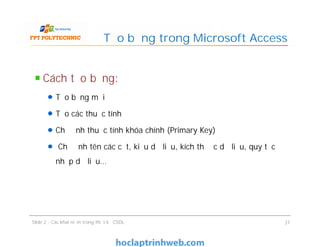

37. Cách tạo bảng:
Tạo bảng mới
Tạo các thuộc tính
Chỉ định thuộc tính khóa chính (Primary Key)
Chỉ định tên các cột, kiểu dữ liệu, kích thước dữ liệu, quy tắc
nhập dữ liệu…
Tạo bảng trong Microsoft Access
Cách tạo bảng:
Tạo bảng mới
Tạo các thuộc tính
Chỉ định thuộc tính khóa chính (Primary Key)
Chỉ định tên các cột, kiểu dữ liệu, kích thước dữ liệu, quy tắc
nhập dữ liệu…
Slide 2 - Các khái niệm trong thiết kế CSDL 37

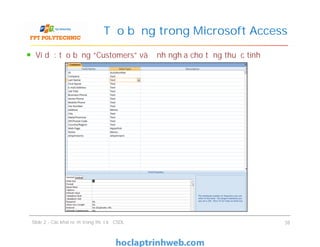

38. Ví dụ: tạo bảng “Customers” và định nghĩa cho từng thuộc tính
Tạo bảng trong Microsoft Access
Slide 2 - Các khái niệm trong thiết kế CSDL 38

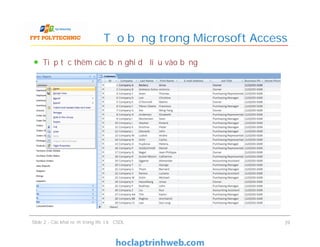

39. Tiếp tục thêm các bản ghi dữ liệu vào bảng
Tạo bảng trong Microsoft Access
Slide 2 - Các khái niệm trong thiết kế CSDL 39

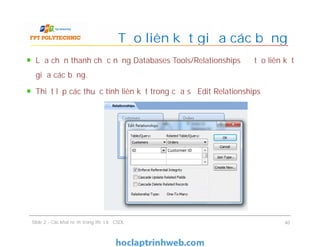

40. Lựa chọn thanh chức năng Databases Tools/Relationships để tạo liên kết
giữa các bảng.
Thiết lập các thuộc tính liên kết trong cửa sổ Edit Relationships
Tạo liên kết giữa các bảng
Slide 2 - Các khái niệm trong thiết kế CSDL 40

41. Xác định các qui tắc ràng buộc của mối quan hệ này:
Chọn ô kiểm tra hiệu lực của ràng buộc toàn vẹn (Enforce
Referential Integrity).
Tự động cập nhật quan hệ: (Cascade Update Related Fields).
Tự động xóa các bản ghi liên quan: (Cascade Delete Related
Records).
Lưu ý: Trong MS Access sau khi thiết kế bảng ta phải tạo
mối quan hệ giữa các bảng rồi mới nhập dữ liệu.
Tạo liên kết giữa các bảng
Xác định các qui tắc ràng buộc của mối quan hệ này:
Chọn ô kiểm tra hiệu lực của ràng buộc toàn vẹn (Enforce
Referential Integrity).
Tự động cập nhật quan hệ: (Cascade Update Related Fields).
Tự động xóa các bản ghi liên quan: (Cascade Delete Related
Records).
Lưu ý: Trong MS Access sau khi thiết kế bảng ta phải tạo
mối quan hệ giữa các bảng rồi mới nhập dữ liệu.
Slide 2 - Các khái niệm trong thiết kế CSDL 41

42. Kết nối giữa hai bảng Customers và Orders là 1-n (một khách hàng có thể
có nhiều đơn đặt hàng)
Tạo liên kết giữa các bảng
Slide 2 - Các khái niệm trong thiết kế CSDL 42

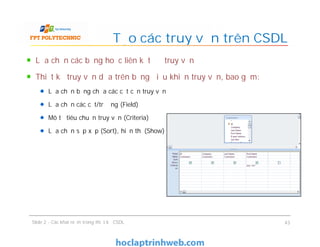

43. Lựa chọn các bảng hoặc liên kết để truy vấn
Thiết kế truy vấn dựa trên bảng điều khiển truy vấn, bao gồm:
Lựa chọn bảng chứa các cột cần truy vấn
Lựa chọn các cột/trường (Field)
Mô tả tiêu chuẩn truy vấn (Criteria)
Lựa chọn sắp xếp (Sort), hiển thị (Show)
Tạo các truy vấn trên CSDL
Lựa chọn các bảng hoặc liên kết để truy vấn
Thiết kế truy vấn dựa trên bảng điều khiển truy vấn, bao gồm:
Lựa chọn bảng chứa các cột cần truy vấn
Lựa chọn các cột/trường (Field)
Mô tả tiêu chuẩn truy vấn (Criteria)
Lựa chọn sắp xếp (Sort), hiển thị (Show)
Slide 2 - Các khái niệm trong thiết kế CSDL 43

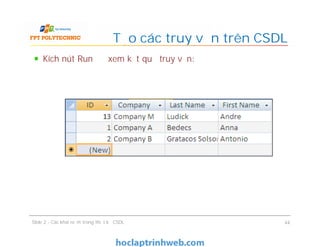

44. Kích nút Run để xem kết quả truy vấn:
Tạo các truy vấn trên CSDL
Slide 2 - Các khái niệm trong thiết kế CSDL 44

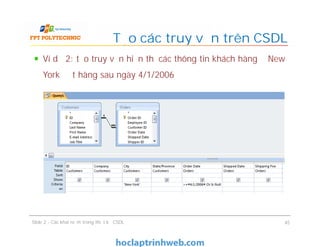

45. Ví dụ 2: tạo truy vấn hiển thị các thông tin khách hàng ở New
York đặt hàng sau ngày 4/1/2006
Tạo các truy vấn trên CSDL
Slide 2 - Các khái niệm trong thiết kế CSDL 45

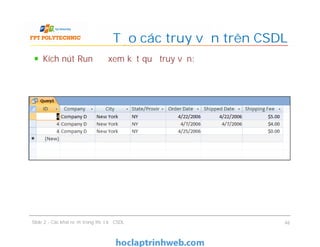

46. Kích nút Run để xem kết quả truy vấn:
Tạo các truy vấn trên CSDL
Slide 2 - Các khái niệm trong thiết kế CSDL 46

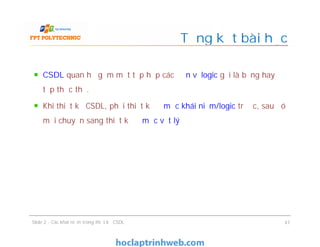

47. CSDL quan hệ gồm một tập hợp các đơn vị logic gọi là bảng hay
tập thực thể.
Khi thiết kế CSDL, phải thiết kế ở mức khái niệm/logic trước, sau đó
mới chuyển sang thiết kế ở mức vật lý
Tổng kết bài học
CSDL quan hệ gồm một tập hợp các đơn vị logic gọi là bảng hay
tập thực thể.
Khi thiết kế CSDL, phải thiết kế ở mức khái niệm/logic trước, sau đó
mới chuyển sang thiết kế ở mức vật lý
Slide 2 - Các khái niệm trong thiết kế CSDL 47

48. Các thành phần mức khái
niệm/logic
Các thành phần mức vật lý
Thực thể (entity) hoặc Quan hệ
(relation)
Bảng (table)
Tổng kết bài học
Thuộc tính của thực thể (attribute) Cột (column)
Mối quan hệ (relationship) giữa các
thực thể
Cột chung giữa các bảng thể hiện
quan hệ giữa các thực thể
Quy tắc nghiệp vụ (business rule) Ràng buộc (constraint)
Slide 2 - Các khái niệm trong thiết kế CSDL 48

49. Microsoft Access là phần mềm quản trị CSDL.
Ở mức đơn giản, Access cho phép:
Tạo các bảng lưu trữ dữ liệu
Tạo liên kết giữa các bảng
Tạo các truy vấn trên CSDL
Tổng kết bài học
Microsoft Access là phần mềm quản trị CSDL.
Ở mức đơn giản, Access cho phép:
Tạo các bảng lưu trữ dữ liệu
Tạo liên kết giữa các bảng
Tạo các truy vấn trên CSDL
Slide 2 - Các khái niệm trong thiết kế CSDL 49
