Seting Acces point

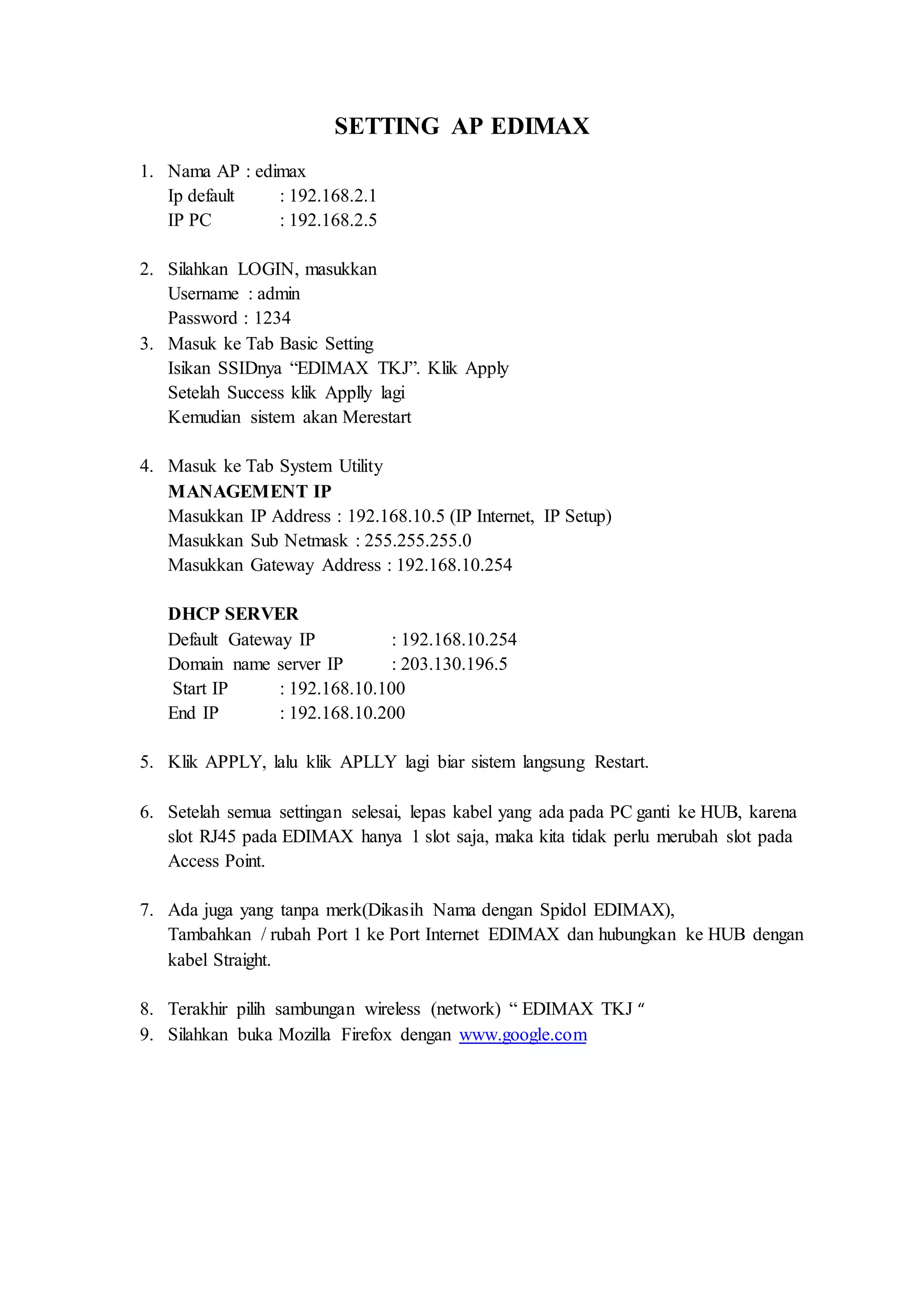

1. SETTING AP EDIMAX
1. Nama AP : edimax
Ip default : 192.168.2.1
IP PC : 192.168.2.5
2. Silahkan LOGIN, masukkan
Username : admin
Password : 1234
3. Masuk ke Tab Basic Setting
Isikan SSIDnya “EDIMAX TKJ”. Klik Apply
Setelah Success klik Applly lagi
Kemudian sistem akan Merestart
4. Masuk ke Tab System Utility
MANAGEMENT IP
Masukkan IP Address : 192.168.10.5 (IP Internet, IP Setup)
Masukkan Sub Netmask : 255.255.255.0
Masukkan Gateway Address : 192.168.10.254
DHCP SERVER
Default Gateway IP : 192.168.10.254
Domain name server IP : 203.130.196.5
Start IP : 192.168.10.100
End IP : 192.168.10.200
5. Klik APPLY, lalu klik APLLY lagi biar sistem langsung Restart.
6. Setelah semua settingan selesai, lepas kabel yang ada pada PC ganti ke HUB, karena
slot RJ45 pada EDIMAX hanya 1 slot saja, maka kita tidak perlu merubah slot pada
Access Point.
7. Ada juga yang tanpa merk(Dikasih Nama dengan Spidol EDIMAX),
Tambahkan / rubah Port 1 ke Port Internet EDIMAX dan hubungkan ke HUB dengan
kabel Straight.
8. Terakhir pilih sambungan wireless (network) “ EDIMAX TKJ “
9. Silahkan buka Mozilla Firefox dengan www.google.com

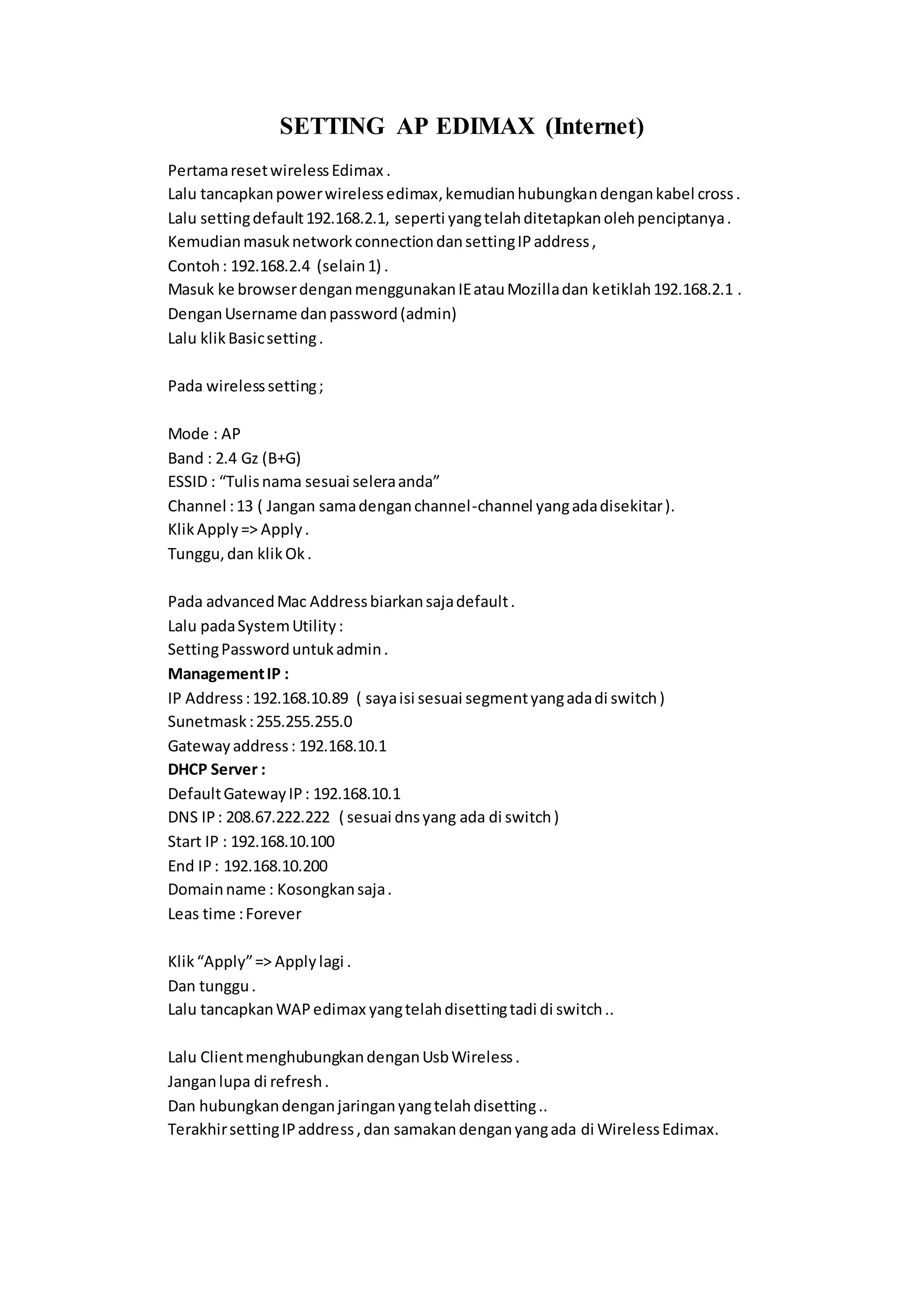

2. SETTING AP EDIMAX (Internet)
Pertama reset wireless Edimax .
Lalu tancapkan power wireless edimax, kemudian hubungkan dengan kabel cross .
Lalu setting default 192.168.2.1, seperti yang telah ditetapkan oleh penciptanya .
Kemudian masuk network connection dan setting IP address ,
Contoh : 192.168.2.4 (selain 1) .
Masuk ke browser dengan menggunakan IE atau Mozilla dan ketiklah 192.168.2.1 .
Dengan Username dan password (admin)
Lalu klik Basic setting .
Pada wireless setting ;
Mode : AP
Band : 2.4 Gz (B+G)
ESSID : “Tulis nama sesuai selera anda”
Channel : 13 ( Jangan sama dengan channel-channel yang ada disekitar ).
Klik Apply => Apply .
Tunggu, dan klik Ok .
Pada advanced Mac Address biarkan saja default .
Lalu pada System Utility :
Setting Password untuk admin .
Management IP :
IP Address : 192.168.10.89 ( saya isi sesuai segment yang ada di switch )
Sunetmask : 255.255.255.0
Gateway address : 192.168.10.1
DHCP Server :
Default Gateway IP : 192.168.10.1
DNS IP : 208.67.222.222 ( sesuai dns yang ada di switch )
Start IP : 192.168.10.100
End IP : 192.168.10.200
Domain name : Kosongkan saja .
Leas time : Forever
Klik “Apply” => Apply lagi .
Dan tunggu .
Lalu tancapkan WAP edimax yang telah disetting tadi di switch ..
Lalu Client menghubungkan dengan Usb Wireless .
Jangan lupa di refresh .
Dan hubungkan dengan jaringan yang telah disetting ..
Terakhir setting IP address , dan samakan dengan yang ada di Wireless Edimax.
