Документ описывает решения по повышению эффективности систем водоснабжения и водоотведения, включая модернизацию насосных станций и очистных сооружений с использованием энергосервисов. Основные акценты сделаны на автоматизации процессов, оптимизации энергопотребления и интеграции современных технологий для снижения потерь воды и повышения качества обслуживания клиентов. Приведены примеры успешных проектов и преимущества, достигнутые благодаря внедрению новых систем.

1. Решения по повышению
эффективности ппррееддппрриияяттиийй
водоснабжения и водоотведения.
Возможности энергосервиса
Максим Агеев
Руководитель энергетического бюро
1
15 октября 2014 года

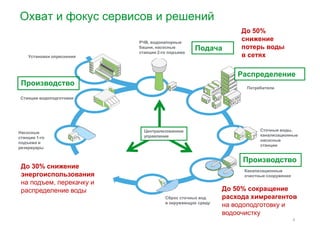

2. Охват и фокус сервисов и решений
Установки опреснения
РЧВ, водонапорные
башни, насосные
станции 2-го подъема
Распределение
Подача
До 50%
снижение
потерь воды
в сетях
Станции водоподготовки
Насосные
станции 1-го
подъема и
резервуары
Потребители
Сточные воды,
канализационные
насосные
станции
Производство
Централизованное
управление
2
Канализационные
очистные сооружения
Сброс сточных вод
в окружающую среду
Производство
До 30% снижение
энергоиспользования
на подъем, перекачку и
распределение воды До 50% сокращение
расхода химреагентов
на водоподготовку и
водоочистку

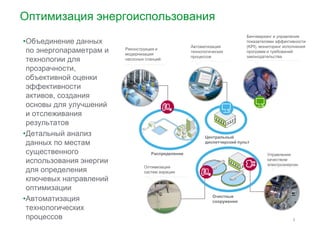

3. Оптимизация энергоиспользования
•Объединение данных
по энергопараметрам и
технологии для
прозрачности,
объективной оценки
Автоматизация
технологических
процессов
Бенчмаркинг и управление
показателями эффективности
(KPI), мониторинг исполнения
программ и требований
законодательства
Реконструкция и
модернизация
насосных станций
эффективности
активов, создания
основы для улучшений
и отслеживания
результатов
•Детальный анализ
данных по местам
существенного
Центральный
диспетчерский пульт
3
использования энергии
для определения
ключевых направлений
оптимизации
•Автоматизация
технологических
процессов
Распределение
Очистные
сооружения
Оптимизация
систем аэрации
Управление
качеством
электроэнергии

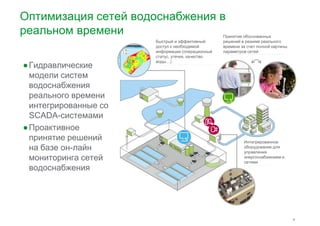

4. Оптимизация сетей водоснабжения в
реальном времени
●Гидравлические
модели систем
Быстрый и эффективный
доступ к необходимой
информации (операционный
статус, утечки, качество
воды…)
Принятие обоснованных
решений в режиме реального
времени за счет полной картины
параметров сетей
водоснабжения
реального времени
интегрированные со
SCADA-системами
●Проактивное
принятие решений
на базе он-лайн
Интегрированное
оборудование для
управления
4
мониторинга сетей
водоснабжения
энергоснабжением и
сетями

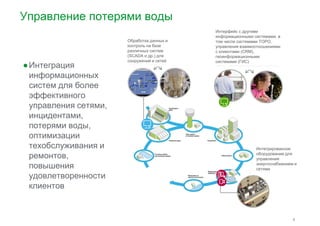

5. Управление потерями воды
●Интеграция
информационных
Интерфейс с другими
информационными системами, в
том числе системами ТОРО,
управления взаимоотношениями
с клиентами (CRM),
геоинформационными
системами (ГИС)
Обработка данных и
контроль на базе
различных систем
(SCADA и др.) для
сооружений и сетей
систем для более
эффективного
управления сетями,
инцидентами,
потерями воды,
оптимизации
техобслуживания и Интегрированное
5
ремонтов,
повышения
удовлетворенности
клиентов
оборудование для
управления
энергоснабжением и
сетями

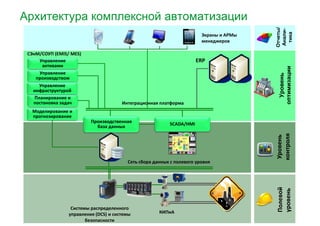

6. Архитектура комплексной автоматизации
Управление
активами
Управление
производством
Уровень
оптимизации
ERP
Отчеты/
Анали-
тика
СЭнМ/СОУП (EMIS/ MES)
Экраны и АРМы
менеджеров
Моделирование и
прогнозирование
Уровень
контроля
Планирование и
постановка задач
Интеграционная платформа
Производственная
база данных
Управление
инфраструктурой
SCADA/HMI
6
Полевой
уровень
КИПиА
Системы распределенного
управления (DCS) и системы
безопасности
Сеть сбора данных с полевого уровня

7. На базе архитектуры
комплексной ааввттооммааттииззааццииии
осуществляется разработка
и внедрение
специализированных
технических решений
7

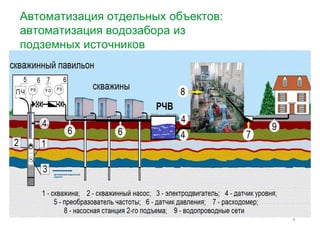

8. Автоматизация отдельных объектов:
автоматизация водозабора из
подземных источников
8

9. Автоматизация зон города:
программно-техническое решение на

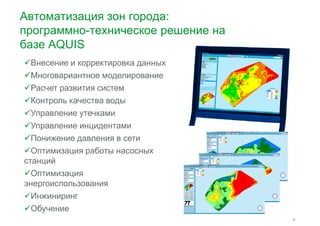

базе AQUIS
Внесение и корректировка данных
Многовариантное ммооддееллииррооввааннииее
Расчет развития систем
Контроль качества воды
Управление утечками
Управление инцидентами
Понижение давления в сети
Оптимизация работы насосных
9
станций
Оптимизация
энергоиспользования
Инжиниринг
Обучение

10. Автоматизация предприятия в целом:
система управления предприятием

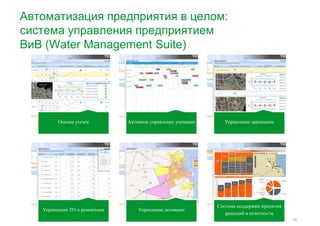

ВиВ (Water Management Suite)
Оценка утечек Активное управление утечками Управление давлением
10
Управление ТО и ремонтами Управление активами
Система поддержки принятия
решений и отчетности

11. ЭЭннееррггооссееррввиисс ии
энергоперформанс
11

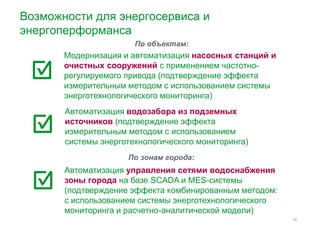

12. Возможности для энергосервиса и
энергоперформанса
По объектам:
Модернизация и автоматизация насосных станций и
очистных сооружений с применением частотно-
регулируемого привода (подтверждение эффекта
измерительным методом с использованием системы
энерготехнологического мониторинга)
Автоматизация водозабора из подземных
источников (подтверждение эффекта
измерительным методом с использованием
системы энерготехнологического мониторинга)
12
По зонам города:
Автоматизация управления сетями водоснабжения
зоны города на базе SCADA и MES-системы
(подтверждение эффекта комбинированным методом:
с использованием системы энерготехнологического
мониторинга и расчетно-аналитической модели)

13. Наш подход

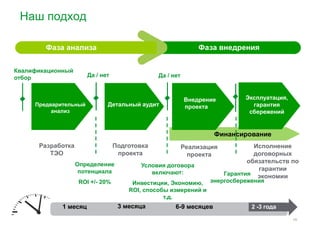

Фаза анализа Фаза внедрения
Квалификационный
отбор
Да / нет
Да / нет
Предварительный
анализ
Детальный аудит
Внедрение
проекта
Разработка
ТЭО
Подготовка
проекта
Эксплуатация,
гарантия
сбережений
Финансирование
Реализация Исполнение
договорных
обязательств по
13
Определение
потенциала
ROI +/- 20%
проекта Условия договора
включают:
Инвестиции, Экономию,
ROI, способы измерений и
т.д.
Гарантия
гарантии
экономии
энергосбережения
1 месяц 3 месяца 6-9 месяцев 2 -3 года

14. Наши партнеры в России
14

15. Энергосервис на собственных
предприятиях – крупнейший завод
Schneider Electric в мире
15

16. ППррииммееррыы
реализованных
проектов
16

17. Самарские коммунальные
системы
Технико-экономический анализ и
модернизация НФС с внедрением ПЧ и УПП
2-й и 3-й подъемы:
технические
решения по
модернизации НФС
и внедрению ЧРП
Задачи
Клиента
Оценка
потенциала,
повышение
эффективности и
надежности
Решения
Schneider
Electric
Выгоды
Клиента:
23% экономии
электроэнергии при
внедрении ЧРП
16% снижения
расхода
17
СН ATV1200
1-й подъем:
рекомендации по
применению
устройств плавного
пуска ATS 6000 70
работы
оборудования
Насосно-
фильтровальных
станций 1 и 2
электроэнергии при
внедрении УПП
Окупаемость
проекта (DPP) – 3
года

18. Anglian Water, Великобритания

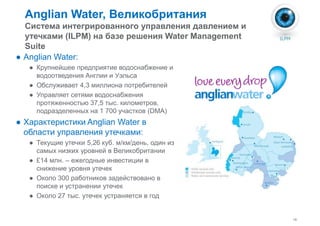

Система интегрированного управления давлением и
утечками (ILPM) на базе решения Water Management
Suite
● Anglian Water:
● Крупнейшее предприятие водоснабжение и
водоотведения ААннггллииии ии УУээллььссаа
● Обслуживает 4,3 миллиона потребителей
● Управляет сетями водоснабжения
протяженностью 37,5 тыс. километров,
подразделенных на 1 700 участков (DMA)
● Характеристики Anglian Water в
области управления утечками:
● Текущие утечки 5,26 куб. м/км/день, один из
самых низких уровней в Великобритании
18
● £14 млн. – ежегодные инвестиции в
снижение уровня утечек
● Около 300 работников задействовано в
поиске и устранении утечек
● Около 27 тыс. утечек устраняется в год

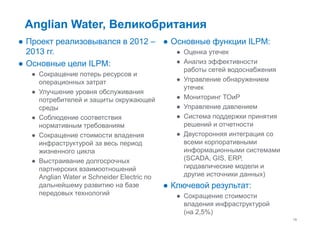

19. Anglian Water, Великобритания
● Основные функции ILPM:
● Оценка утечек
● Анализ эффективности
работы сетей водоснабжения
● Проект реализовывался в 2012 –
2013 гг.
● Основные цели ILPM:
● Сокращение потерь ресурсов и
● Управление обнаружением
утечек
● Мониторинг ТОиР
● Управление давлением
● Система поддержки принятия
решений и отчетности
● Двусторонняя интеграция со
всеми корпоративными
информационными системами
операционных затрат
● Улучшение уровня обслуживания
потребителей и защиты окружающей
среды
● Соблюдение соответствия
нормативным требованиям
● Сокращение стоимости владения
инфраструктурой за весь период
жизненного цикла
19
(SCADA, GIS, ERP,
гирдавлические модели и
другие источники данных)
● Ключевой результат:
● Сокращение стоимости
владения инфраструктурой
(на 2,5%)
● Выстраивание долгосрочных
партнерских взаимоотношений
Anglian Water и Schneider Electric по
дальнейшему развитию на базе
передовых технологий
