- 1. الســقالت 92 054.6291 CFR 82.0191 29 CFR تشير الصحصائيات بأن أكثر من 3 مليون عامل يعملون فى السقالت كل عام. كذلك تشير الصحصائيات إلى إصابة ما يزيد عن 0059 عامل سنويا ومقتل صحوالى مائة عامل سنويا نتيجة للعمل بالسقالت.

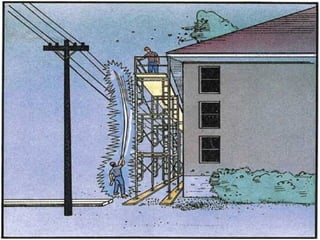

- 2. Hazards Employees working onscaffolds are exposed to these hazards: • Falls from elevation – caused by slipping, unsafe access, and the lack of fall protection • Struck by falling tools / debris • Electrocution – from overhead power lines • Scaffold collapse - caused by instability or overloading • Bad planking giving way

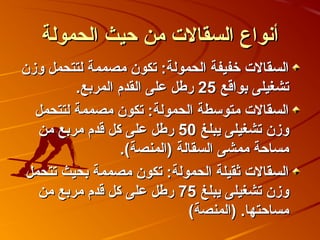

- 3. أنواع السقالت منصحيث الحمولة السقالت خفيفة الحمولة: تكون مصممة لتتحمل وزن تشغيلى بواقع 52 رطل على القدم المربع. السقالت متوسطة الحمولة: تكون مصممة لتتحمل وزن تشغيلى يبلغ 05 رطل على كل قدم مربع من مساصحة ممشى السقالة )المنصة(. السقالت ثقيلة الحمولة: تكون مصممة بحيث تتحمل وزن تشغيلى يبلغ 57 رطل على كل قدم مربع من مساصحتها. )المنصة(

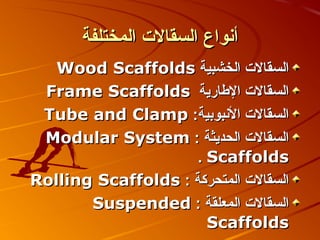

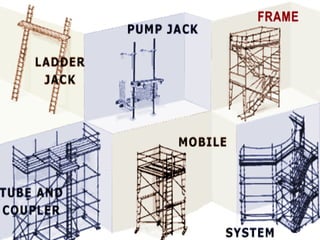

- 4. أنواع السقالت المختلفة السقالت الخشبية Wood Scaffolds السقالت الطارية Frame Scaffolds السقالت النبوبية: Tube and Clamp السقالت الحديثة : Modular System . Scaffolds السقالت المتحركة : Rolling Scaffolds السقالت المعلقة : Suspended Scaffolds

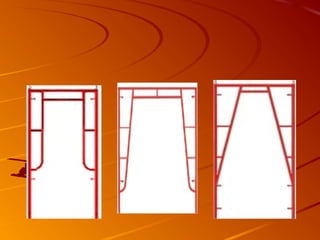

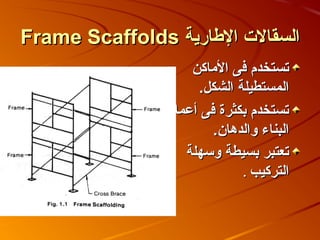

- 5. السقالت الطارية FrameScaffolds تستخدم فى الماكن المستطيلة الشكل. تستخدم بكثرة فى أعمال البناء والدهان. تعتبر بسيطة وسهلة التركيب .

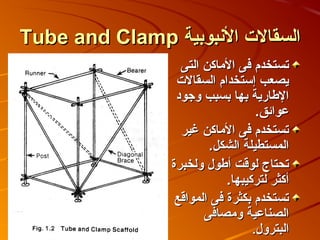

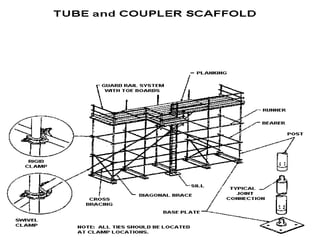

- 7. السقالت النبوبية Tubeand Clamp تستخدم فى الماكن التى يصعب إستخدام السقالت الطارية بها بسبب وجود عوائق. تستخدم فى الماكن غير المستطيلة الشكل. تحتاج لوقت أطول ولخبرة أكثر لتركيبها. تستخدم بكثرة فى المواقع الصناعية ومصافى البترول.

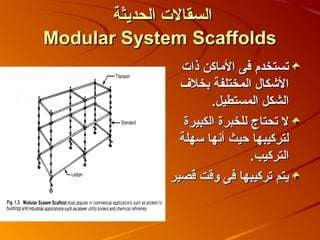

- 8. السقالت الحديثة Modular SystemScaffolds تستخدم فى الماكن ذات الكشكال المختلفة بخل ف الشكل المستطيل. ل تحتاج للخبرة الكبيرة لتركيبها صحيث أنها سهلة التركيب. يتم تركيبها فى وقت قصير

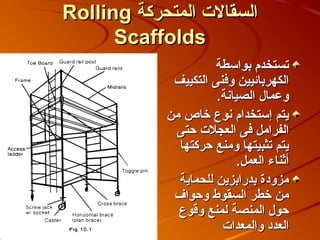

- 10. السقالت المتحركة Rolling Scaffolds تستخدم بواسطة الكهربائيين وفنى التكييف وعمال الصيانة. يتم إستخدام نوع خاص من الفرامل فى العجلت صحتى يتم تثبيتها ومنع صحركتها أثناء العمل. مزودة بدرابزين للحماية من خطر السقوط وصحوا ف صحول المنصة لمنع وقوع العدد والمعدات

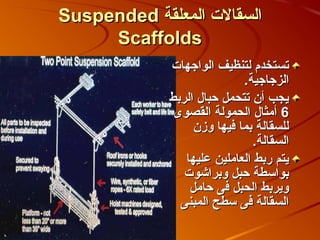

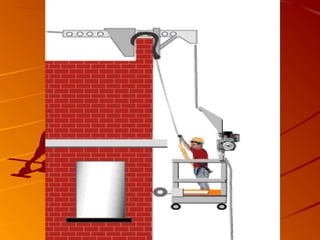

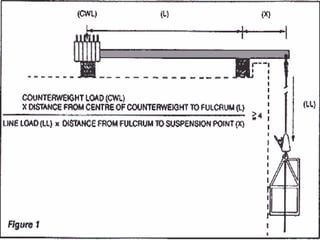

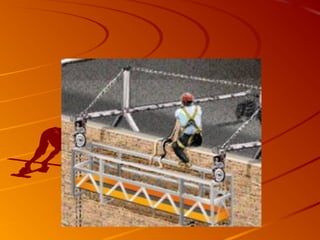

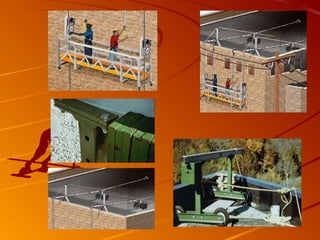

- 11. السقالت المعلقة Suspended Scaffolds تستخدم لتنظيف الواجهات الزجاجية. يجب أن تتحمل صحبال الربط 6 أمثال الحمولة القصوى للسقالة بما فيها وزن السقالة. يتم ربط العاملين عليها بواسطة صحبل وبراكشوت ويربط الحبل فى صحامل السقالة فى سطح المبنى

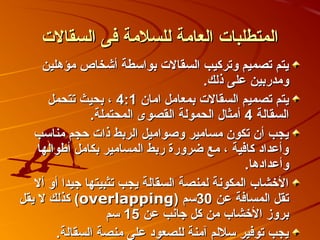

- 18. المتطلبات العامة للسلمةفى السقالت يتم تصميم وتركيب السقالت بواسطة أكشخاص مؤهلين ومدربين على ذلك. يتم تصميم السقالت بمعامل امان 1:4 ، بحيث تتحمل السقالة 4 أمثال الحمولة القصوى المحتملة. يجب أن تكون مسامير وصواميل الربط ذات صحجم مناسب وأعداد كافية ، مع ضرورة ربط المسامير بكامل أطوالها وأعدادها. الخشاب المكونة لمنصة السقالة يجب تثبيتها جيدا أو أل تقل المسافة عن 03سم ) (overlappingكذلك ل يقل بروز الخشاب من كل جانب عن 51 سم يجب توفير سللم آمنة للصعود على منصة السقالة.

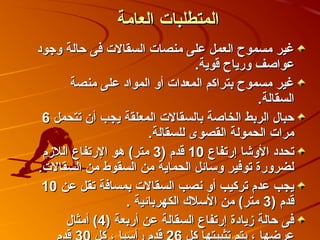

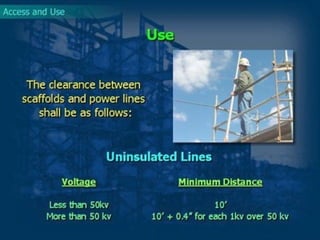

- 19. المتطلبات العامة غير مسموحالعمل على منصات السقالت فى صحالة وجود عواصف ورياح قوية. غير مسموح بتراكم المعدات أو المواد على منصة السقالة. صحبال الربط الخاصة بالسقالت المعلقة يجب أن تتحمل 6 مرات الحمولة القصوى للسقالة. تحدد الوكشا إرتفاع 01 قدم )3 متر( هو الرتفاع اللزم لضرورة توفير وسائل الحماية من السقوط من السقالت. يجب عدم تركيب أو نصب السقالت بمسافة تقل عن 01 قدم )3 متر( من السل ك الكهربائية . فى صحالة زيادة إرتفاع السقالة عن أربعة )4( أمثال

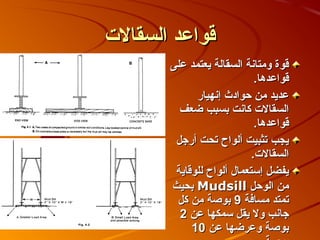

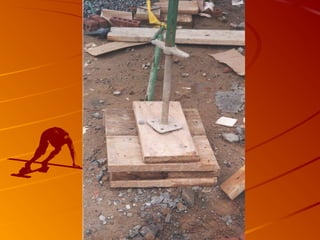

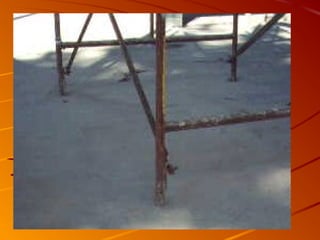

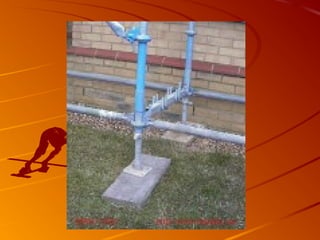

- 20. قواعد السقالت قوة ومتانة السقالة يعتمد على قواعدها. عديد من صحوادث إنهيار السقالت كانت بسبب ضعف قواعدها. يجب تثبيت ألواح تحت أرجل السقالت. يفضل إستعمال ألواح للوقاية من الوصحل Mudsillبحيث تمتد مسافة 9 بوصة من كل جانب ول يقل سمكها عن 2 بوصة وعرضها عن 01

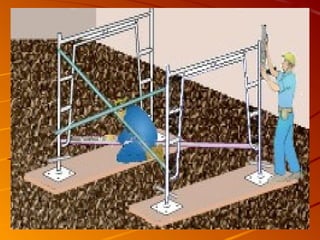

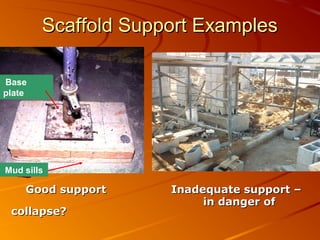

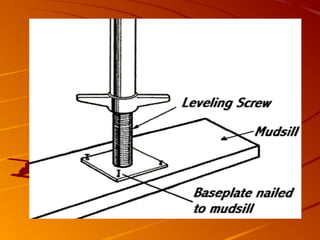

- 22. Scaffold Support Examples Base plate Mudsills Good support Inadequate support – in danger of collapse?

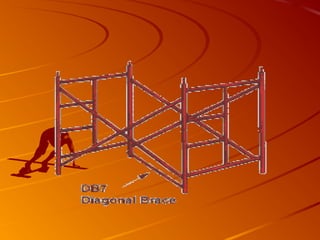

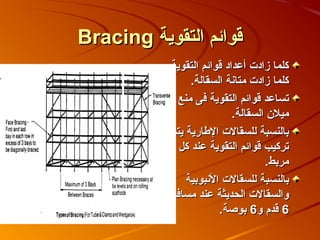

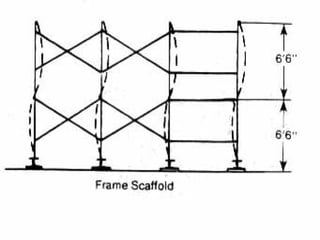

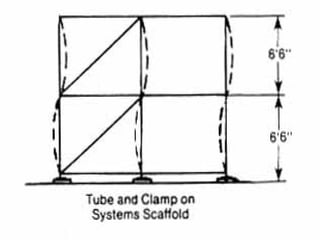

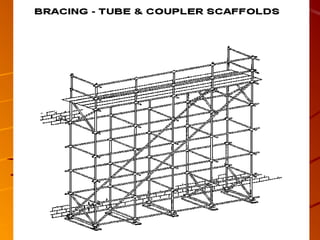

- 24. قوائم التقوية Bracing كلما زادت أعداد قوائم التقوية كلما زادت متانة السقالة. تساعد قوائم التقوية فى منع ميل ن السقالة. بالنسبة للسقالت الاطارية يتم تركيب قوائم التقوية عند كل مربط. بالنسبة للسقالت النبوبية والسقالت الحديثة عند مسافة 6 قدم و6 بوصة.

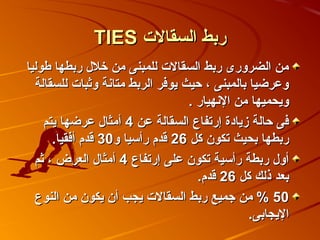

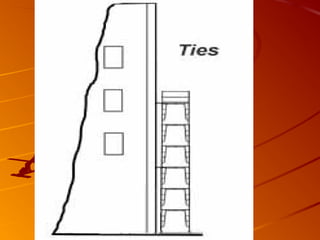

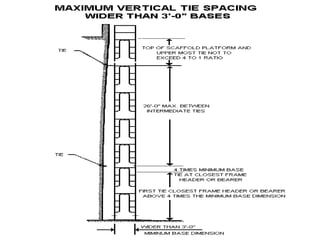

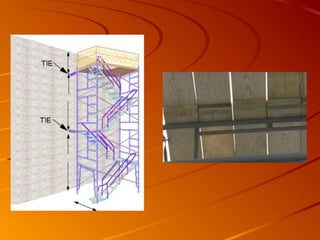

- 30. ربط السقالت TIES منالضرورى ربط السقالت للمبنى من خل ل ربطها اطوليا وعرضيا بالمبنى ، حيث يوفر الربط متانة وثبات للسقالة ويحميها من النهيار . فى حالة زيادة إرتفاع السقالة عن 4 أمثا ل عرضها يتم ربطها بحيث تكو ن كل 62 قدم رأسيا و03 قدم أفقيا. أو ل ربطة رأسية تكو ن على إرتفاع 4 أمثا ل العرض ، ثم بعد ذلك كل 62 قدم. 05 % من جميع ربط السقالت يجب أ ن يكو ن من النوع اليجابى.

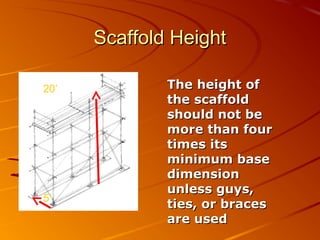

- 31. Scaffold Height 20’ The height of the scaffold should not be more than four times its minimum base dimension unless guys, 5’ ties, or braces are used

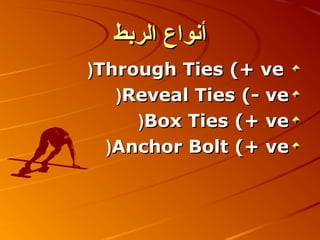

- 35. أنواع الربط (Through Ties(+ ve (Reveal Ties (- ve (Box Ties (+ ve (Anchor Bolt (+ ve

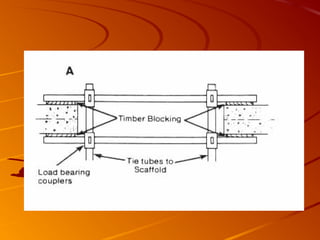

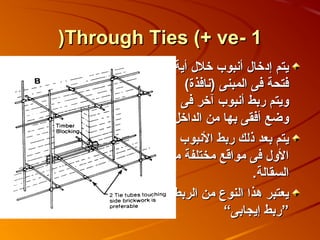

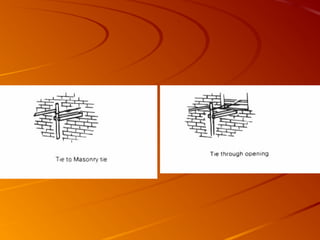

- 36. 1 -(Through Ties(+ ve يتم إدخا ل أنبوب خل ل أية فتحة فى المبنى (نافذة( ويتم ربط أنبوب آخر فى وضع أفقى بها من الداخل. يتم بعد ذلك ربط النبوب الو ل فى مواقع مختلفة من السقالة. يعتبر هذا النوع من الربط ”ربط إيجابى“

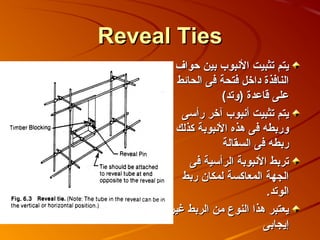

- 38. Reveal Ties يتم تثبيت النبوب بين حواف النافذة داخل فتحة فى الحائط على قاعدة (وتد( يتم تثبيت أنبوب آخر رأسى وربطه فى هذه النبوبة كذلك ربطه فى السقالة تربط النبوبة الرأسية فى الجهة المعاكسة لمكا ن ربط الوتد. يعتبر هذا النوع من الربط غير إيجابى

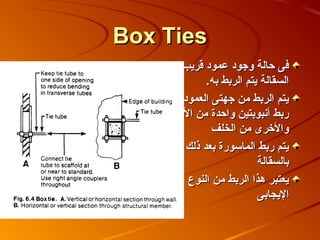

- 39. Box Ties فى حالة وجود عمود قريب من السقالة يتم الربط به. يتم الربط من جهتى العمود مع ربط أنبوبتين واحدة من المام والخرى من الخلف يتم ربط الماسورة بعد ذلك بالسقالة يعتبر هذا الربط من النوع اليجابى

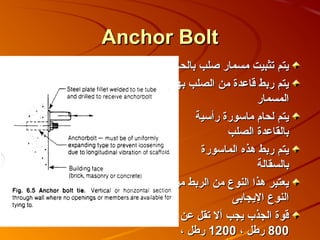

- 40. Anchor Bolt يتم تثبيت مسمار صلب بالحائط يتم ربط قاعدة من الصلب بهذا المسمار يتم لحام ماسورة رأسية بالقاعدة الصلب يتم ربط هذه الماسورة بالسقالة يعتبر هذا النوع من الربط من النوع اليجابى قوة الجذب يجب أل تقل عن 008 راطل ، 0021 راطل ،

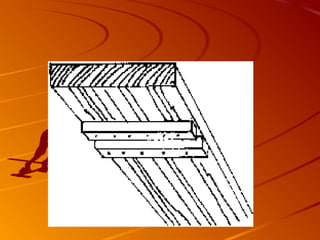

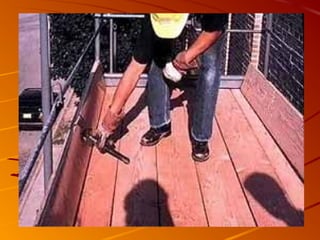

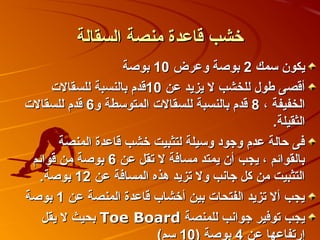

- 43. خشب قاعدة منصةالسقالة يكو ن سمك 2 بوصة وعرض 01 بوصة أقصى اطو ل للخشب ل يزيد عن 01قدم بالنسبة للسقالت الخفيفة ، 8 قدم بالنسبة للسقالت المتوسطة و6 قدم للسقالت الثقيلة. فى حالة عدم وجود وسيلة لتثبيت خشب قاعدة المنصة بالقوائم ، يجب أ ن يمتد مسافة ل تقل عن 6 بوصة من قوائم التثبيت من كل جانب ول تزيد هذه المسافة عن 21 بوصة. يجب أل تزيد الفتحات بين أخشاب قاعدة المنصة عن 1 بوصة يجب توفير جوانب للمنصة Toe Boardبحيث ل يقل إرتفاعها عن 4 بوصة (01 سم(

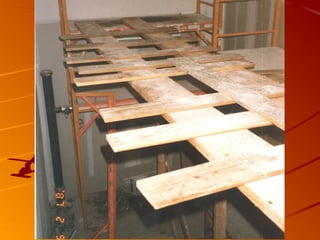

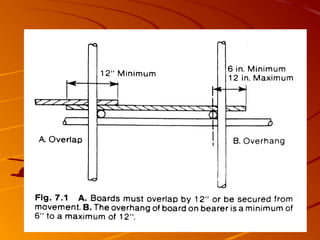

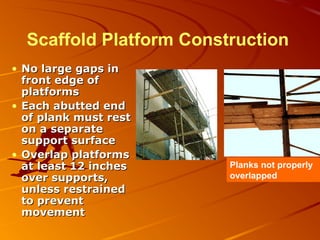

- 47. Scaffold Platform Construction •No large gaps in front edge of platforms • Each abutted end of plank must rest on a separate support surface • Overlap platforms at least 12 inches Planks not properly over supports, overlapped unless restrained to prevent movement

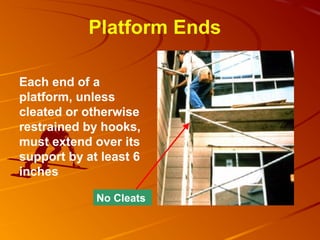

- 48. Platform Ends Each endof a platform, unless cleated or otherwise restrained by hooks, must extend over its support by at least 6 inches No Cleats

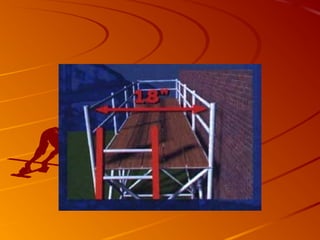

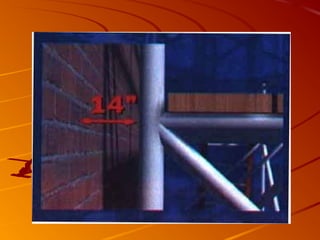

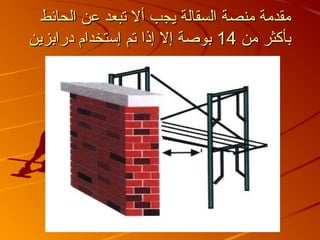

- 52. مقدمة منصة السقالةيجب أل تبعد عن الحائط بأكثر من 41 بوصة إل إذا تم إستخدام درابزين

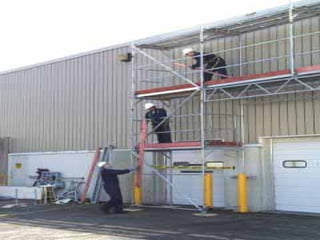

- 72. Mobile Full Guardrails Scaffolds Fully Planked Deck Proper Access All Frame Bracing Stack Pins Locked Level Diagonal Surface Brace Total Height Less than 4 times Base

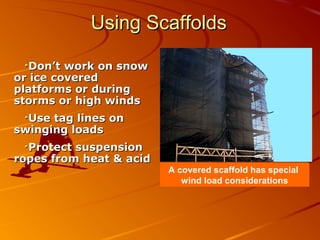

- 83. Using Scaffolds Don’t work on snow or ice covered platforms or during storms or high winds Use tag lines on swinging loads Protect suspension ropes from heat acid A covered scaffold has special wind load considerations
- 84. Fatal Fact –Ice No Guardrails Laborer was working on the third level of a tubular welded frame scaffold which was covered with ice and snow The scaffold was not fully decked, there was no guardrail and no access ladder The worker slipped and fell head first 20 feet to the pavement below

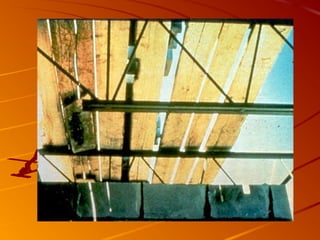

- 86. Scaffold Inspection Competent person inspectsscaffolds for visible defects before each shift and after any alterations Defective parts must be Deformed bearer immediately repaired
- 87.
Editor's Notes
- #3 About 2 of every three construction workers (2.3 million) work on scaffolds frequently. Protecting these workers from scaffold-related accidents would prevent 4,500 injuries and 50 deaths every year, at a savings of $90 million in workdays not lost. See the Scaffolding Technical Links page - www.osha.gov/SLTC/scaffolding/index.html

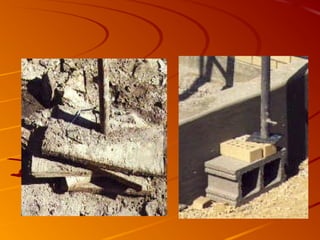

- #23 Cinder blocks or other similar materials should not be used to support a scaffold because they could be crushed. Any time there is inadequate support, improper construction or a shift in the components of the scaffold (including the base upon which the structure is built), there is danger of collapse.
