Sambungan_Las_Elemen_Mesin_sambungan las_ppt.ppt
- 1. NAMA :YUNUS LANGI’NA KELAS : A STANBUK ; 216212025
- 2. 3.1 PENDAHULUAN Sambungan lasadalah sambungan antara dua logam dengan cara pemanasan, dengan atau tanpa logam pengisi. Sambungan terjadi pada kondisi logam dalam keadaan plastis atau leleh. Sambungan las banyak digunakan pada: Konstruksi baja, Ketel uap dan tangki, Permesinan Keunggulan dibandingkan dengan sambungan lainnya: Lebih murah dan lebih ringan Tidak ada pengurangan luas penampang Permukaan sambungan bisa dibuat rata Bahaya terhadap korosi kurang Mudah perbersiahannya Tampak lebih bagus Kekurangan: Hanya untuk logam sejenis Terjadi perubahan struktur material pada daerah HAZ Pengelasan dilapangan lebih sukar dari sambungan keling/baut Sambungan Cendrung melengkung

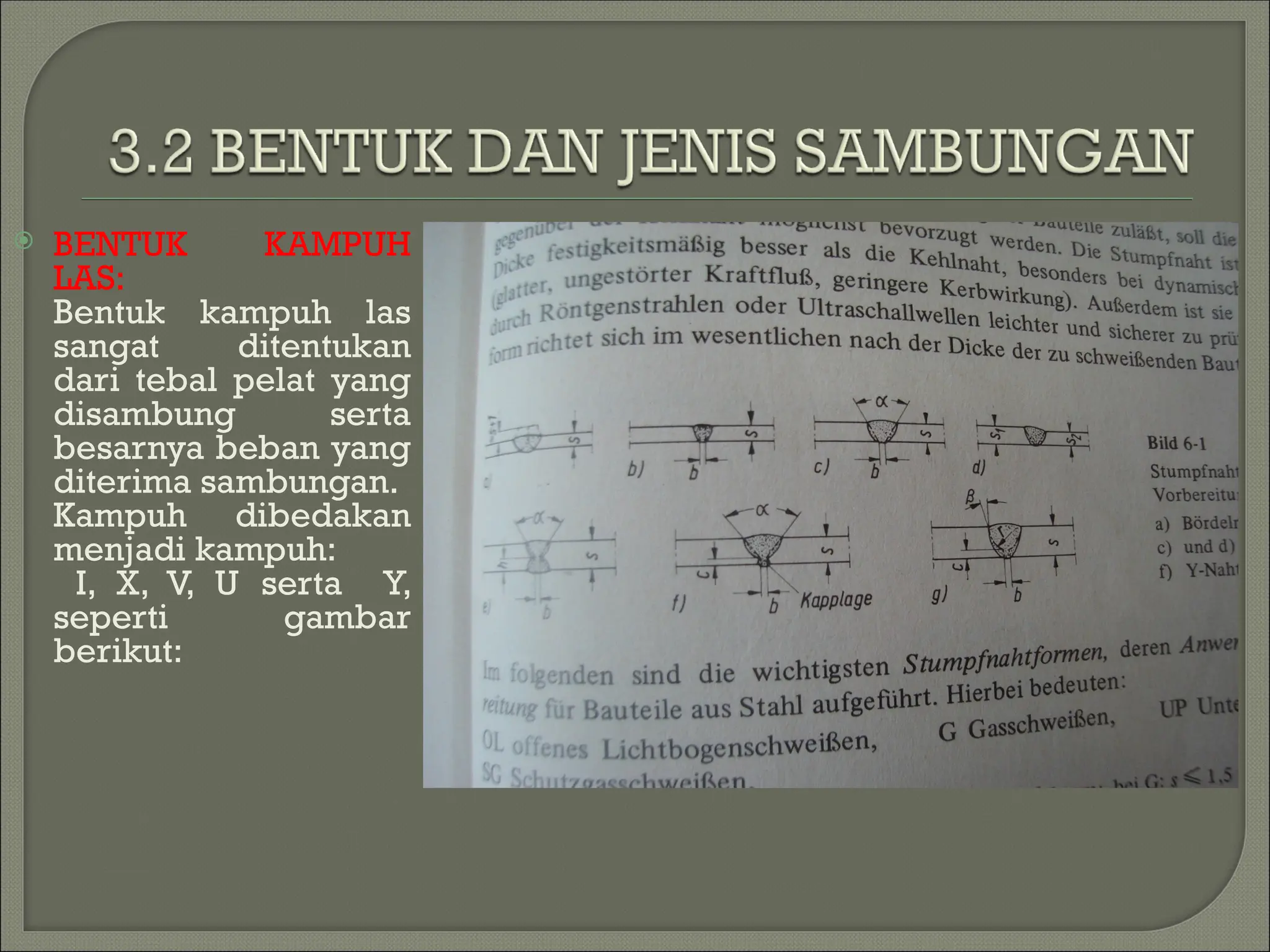

- 3. BENTUK KAMPUH LAS: Bentukkampuh las sangat ditentukan dari tebal pelat yang disambung serta besarnya beban yang diterima sambungan. Kampuh dibedakan menjadi kampuh: I, X, V, U serta Y, seperti gambar berikut:

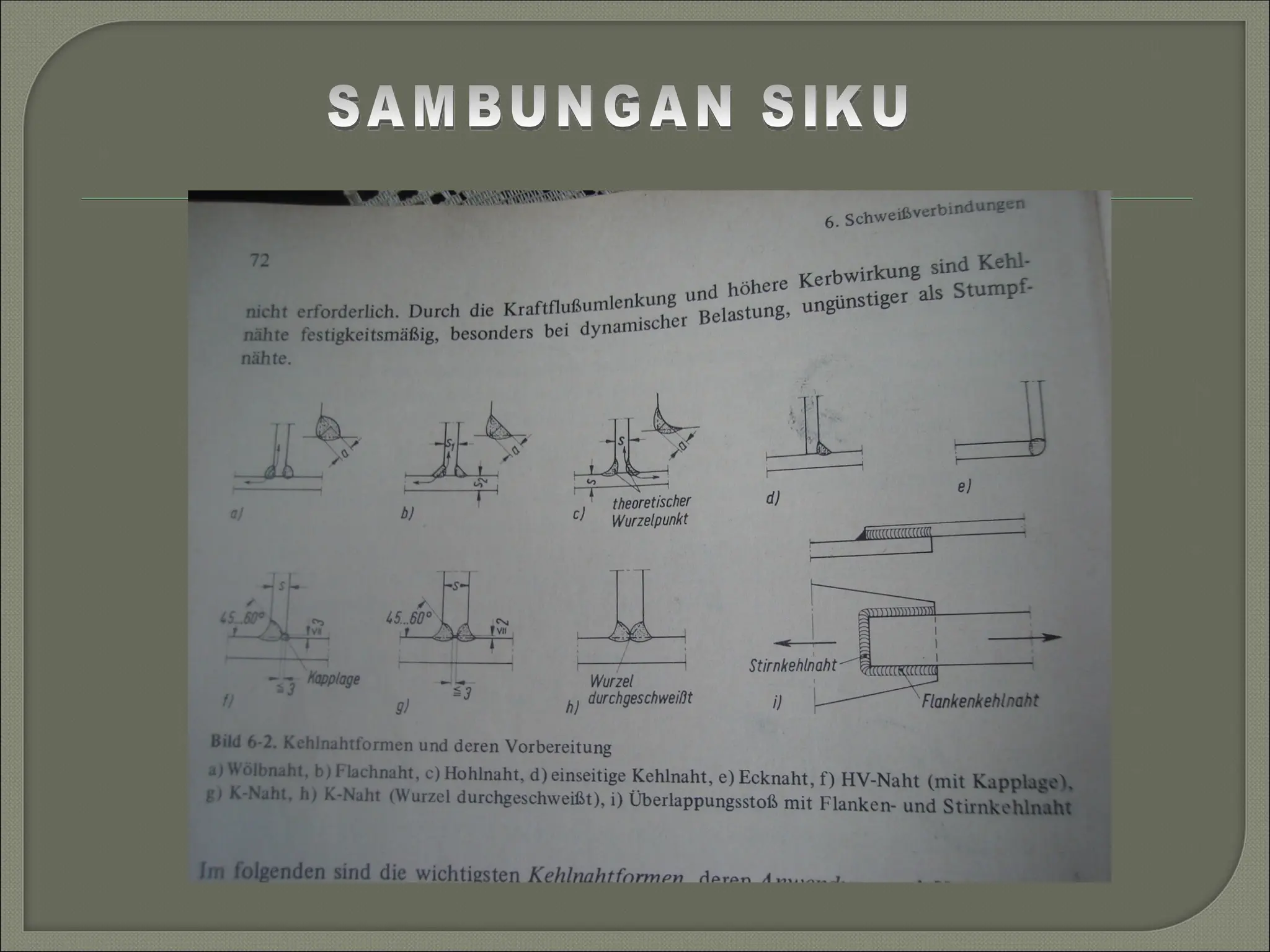

- 4. SAMBUNGAN TUMPUL SAMBUNGAN SIKU SAMBUNGAN KELILING

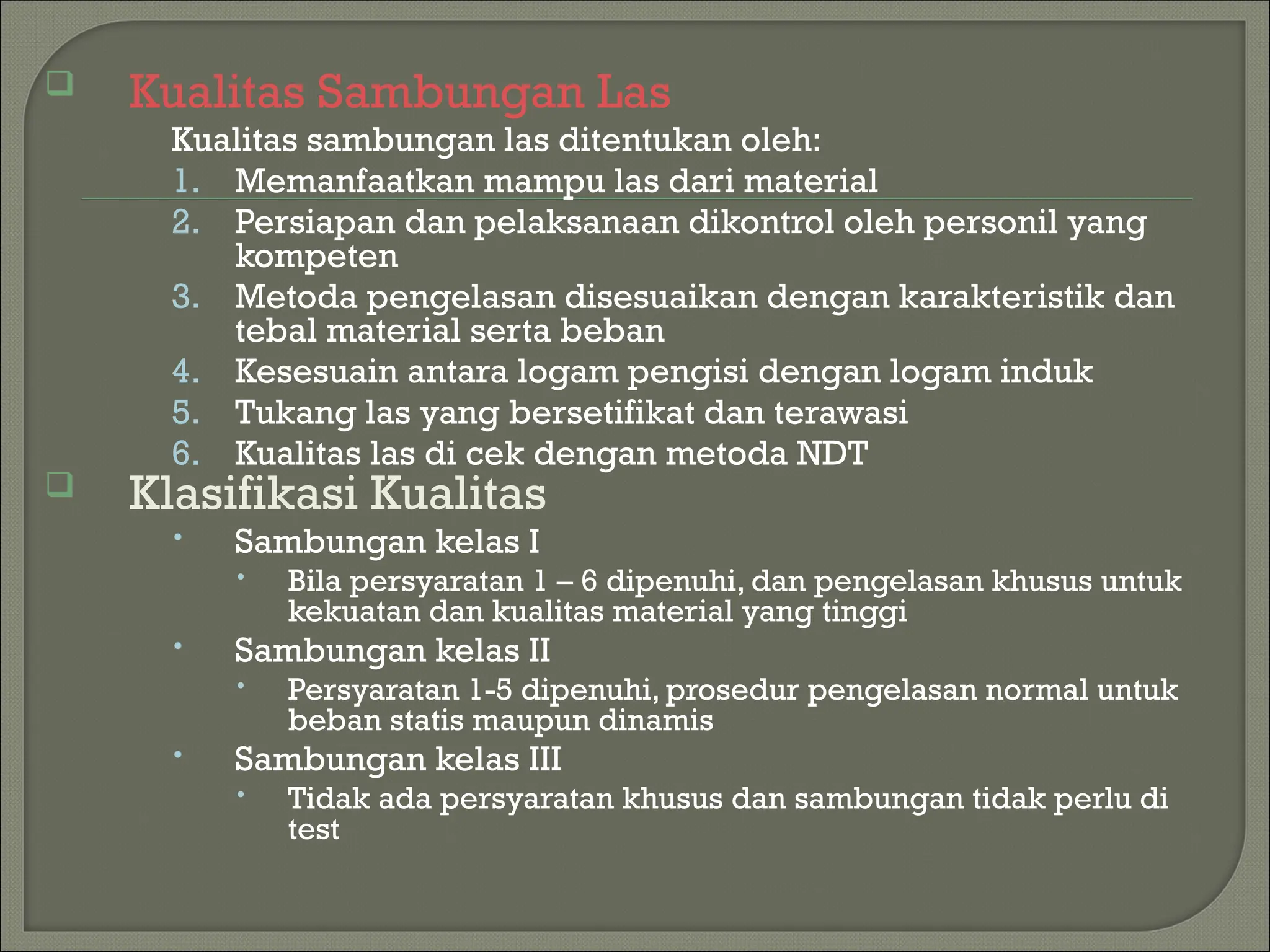

- 6. Kualitas SambunganLas Kualitas sambungan las ditentukan oleh: 1. Memanfaatkan mampu las dari material 2. Persiapan dan pelaksanaan dikontrol oleh personil yang kompeten 3. Metoda pengelasan disesuaikan dengan karakteristik dan tebal material serta beban 4. Kesesuain antara logam pengisi dengan logam induk 5. Tukang las yang bersetifikat dan terawasi 6. Kualitas las di cek dengan metoda NDT Klasifikasi Kualitas Sambungan kelas I Bila persyaratan 1 – 6 dipenuhi, dan pengelasan khusus untuk kekuatan dan kualitas material yang tinggi Sambungan kelas II Persyaratan 1-5 dipenuhi, prosedur pengelasan normal untuk beban statis maupun dinamis Sambungan kelas III Tidak ada persyaratan khusus dan sambungan tidak perlu di test
- 7. Dimensi: • Sambungantumpul: Tinggi sambungan a = tebal pelat S (pelat yang disambung sama tebalnya) Bila pelat yang disambung tebalnya berbeda, maka tebal las a = Smin. Panjang las pada umumnya diambil sama dengan lebas pelat, l (panjang las) = b (lebar pelat) • Sambungan Siku: Tinggi sambungan a = tinggi segitiga logam pengisi, lihat gambar Bila pelat yang disambung sama tebalnya, maka a 0,7.S 3mm Bila pelat yang disambung tebalnya berbeda, maka tebal las a 0,7.Smin. 3mm Panjang las pada umumnya diambil sama dengan lebas pelat, l (panjang las) = b (lebar pelat) • Sambungan Keliling Dimensi sambungan diambil sama dengan sambungan siku

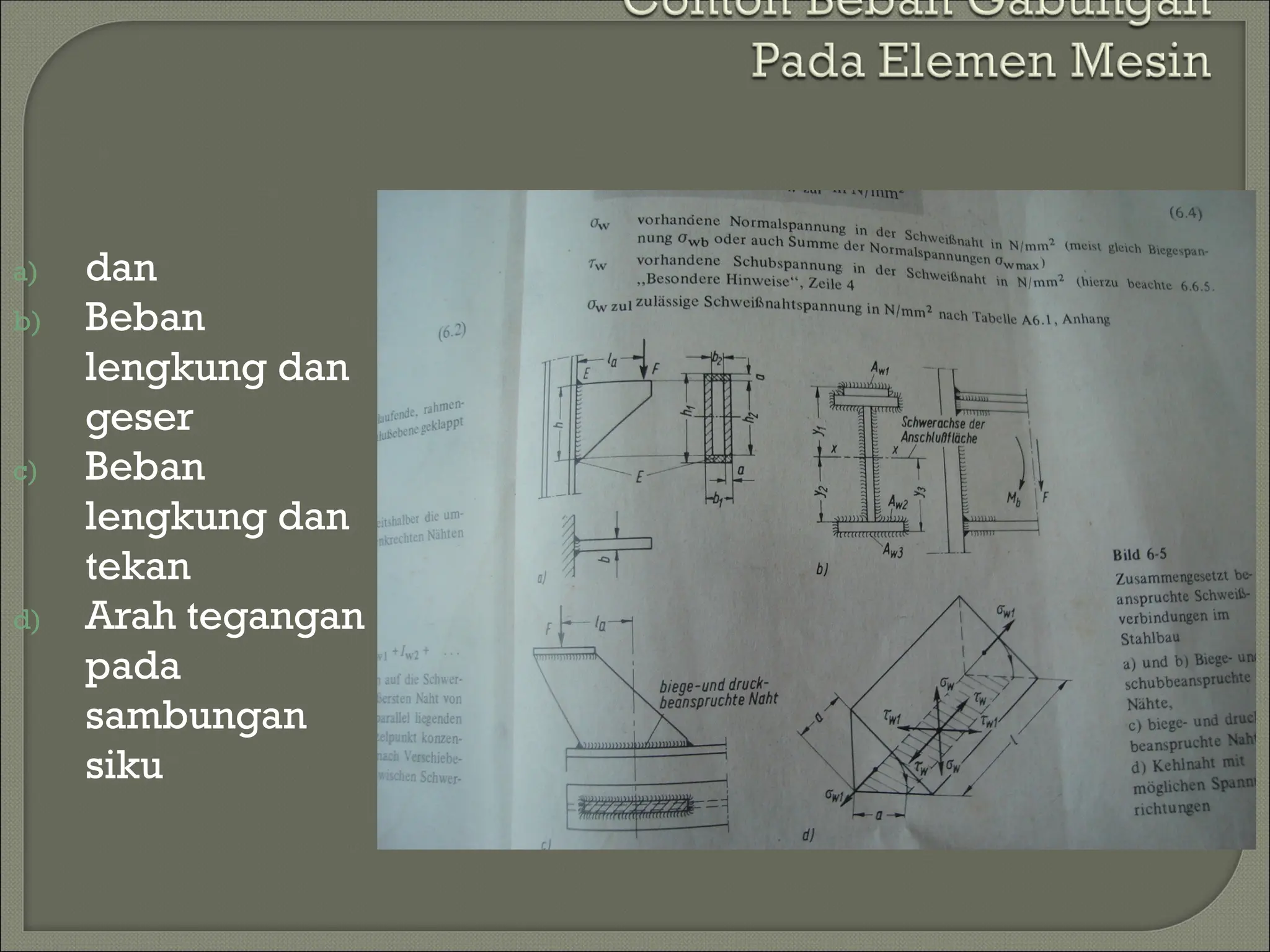

- 8. a) dan b) Beban lengkungdan geser c) Beban lengkung dan tekan d) Arah tegangan pada sambungan siku

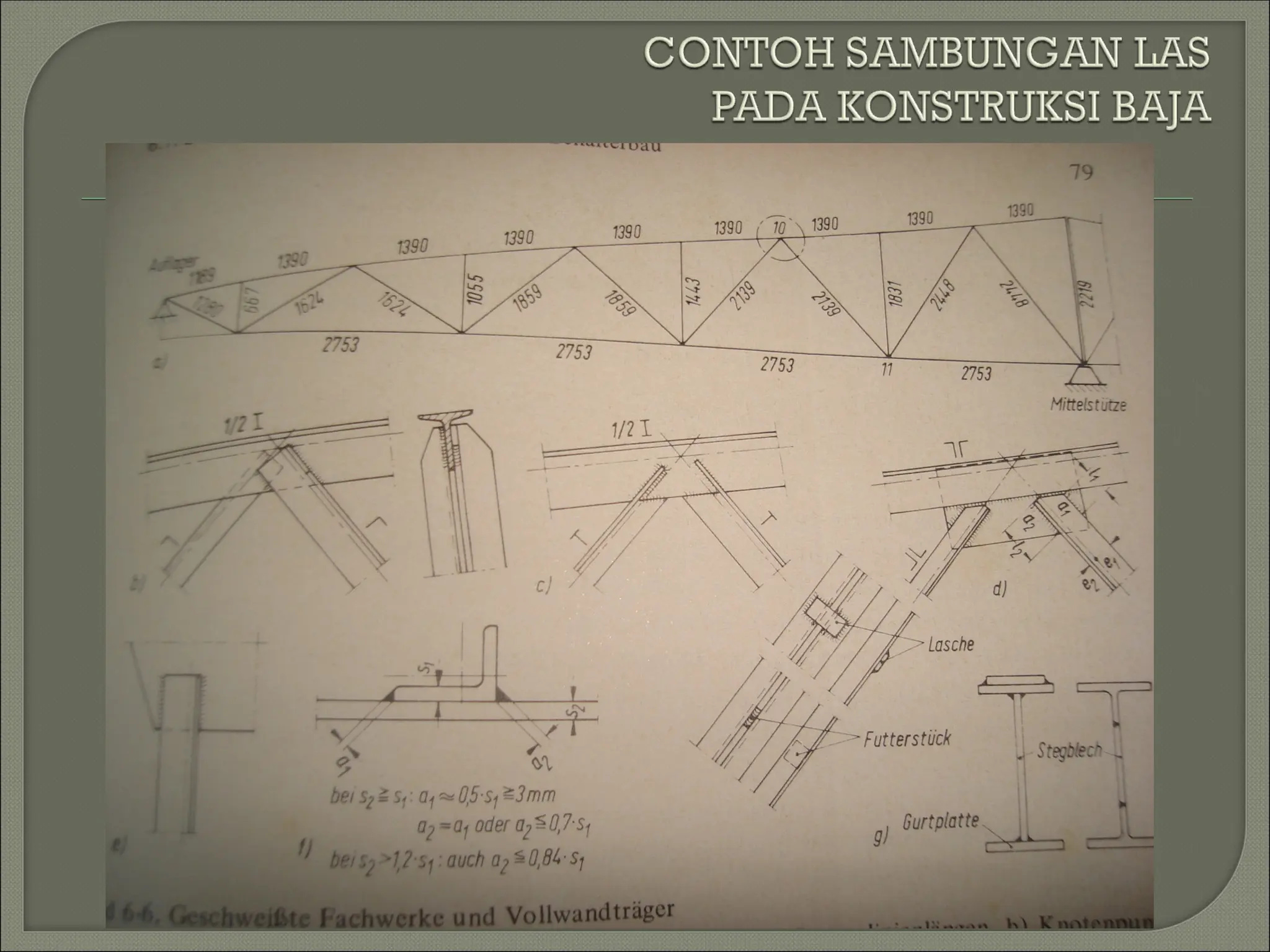

- 10. Komponen mesinpada umumnya menerima beban dinamis, jadi dalam perhitungan kekuatan sedikit berbeda dengan konstruksi baja yang hanya menerima beban statis. Pembebanan Tarik, Tekan, Geser atau Lengkung. Perhitungan pada beban diatas sama dengan pada konstruksi baja

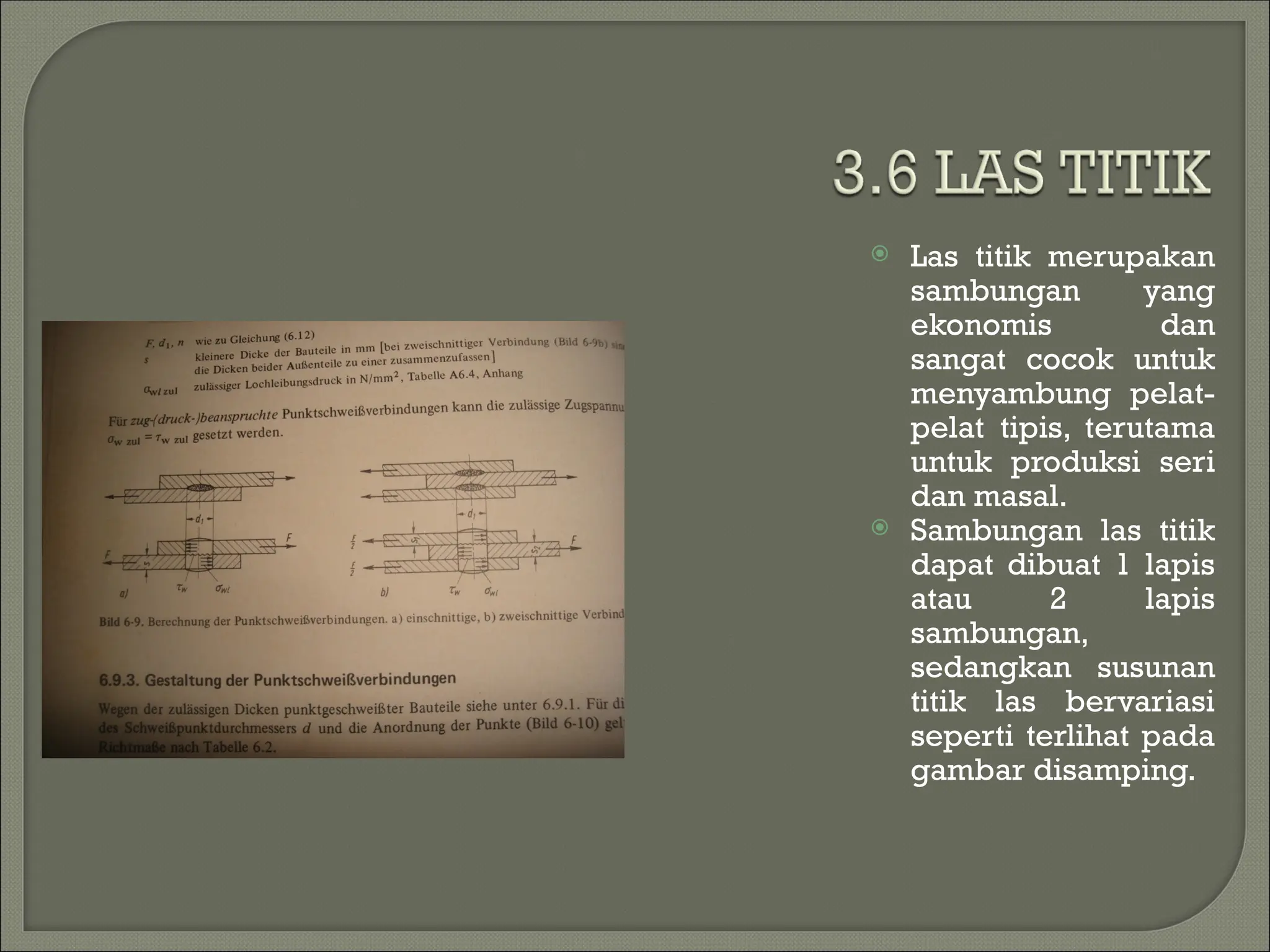

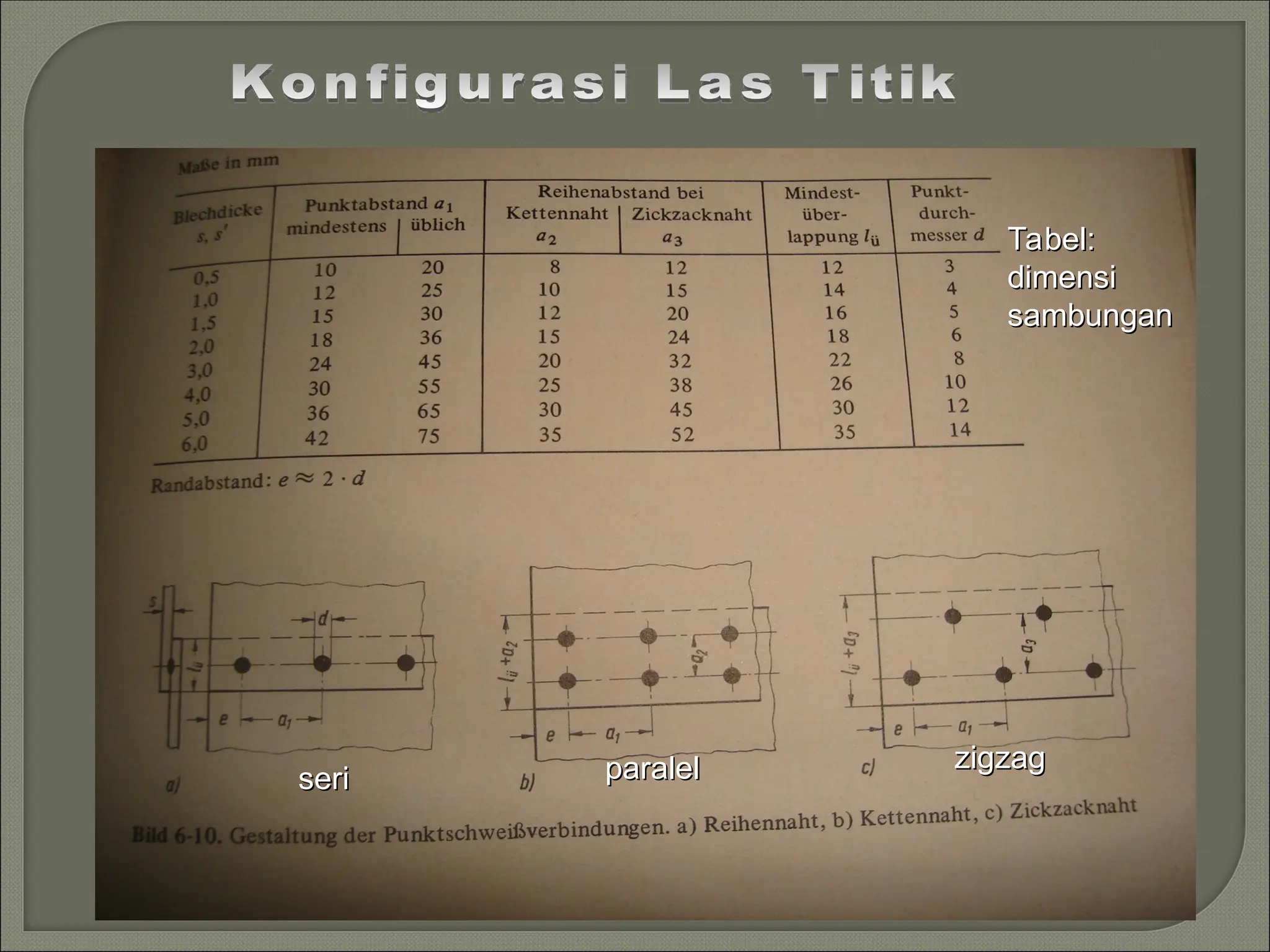

- 11. Las titikmerupakan sambungan yang ekonomis dan sangat cocok untuk menyambung pelat- pelat tipis, terutama untuk produksi seri dan masal. Sambungan las titik dapat dibuat 1 lapis atau 2 lapis sambungan, sedangkan susunan titik las bervariasi seperti terlihat pada gambar disamping.
- 12.

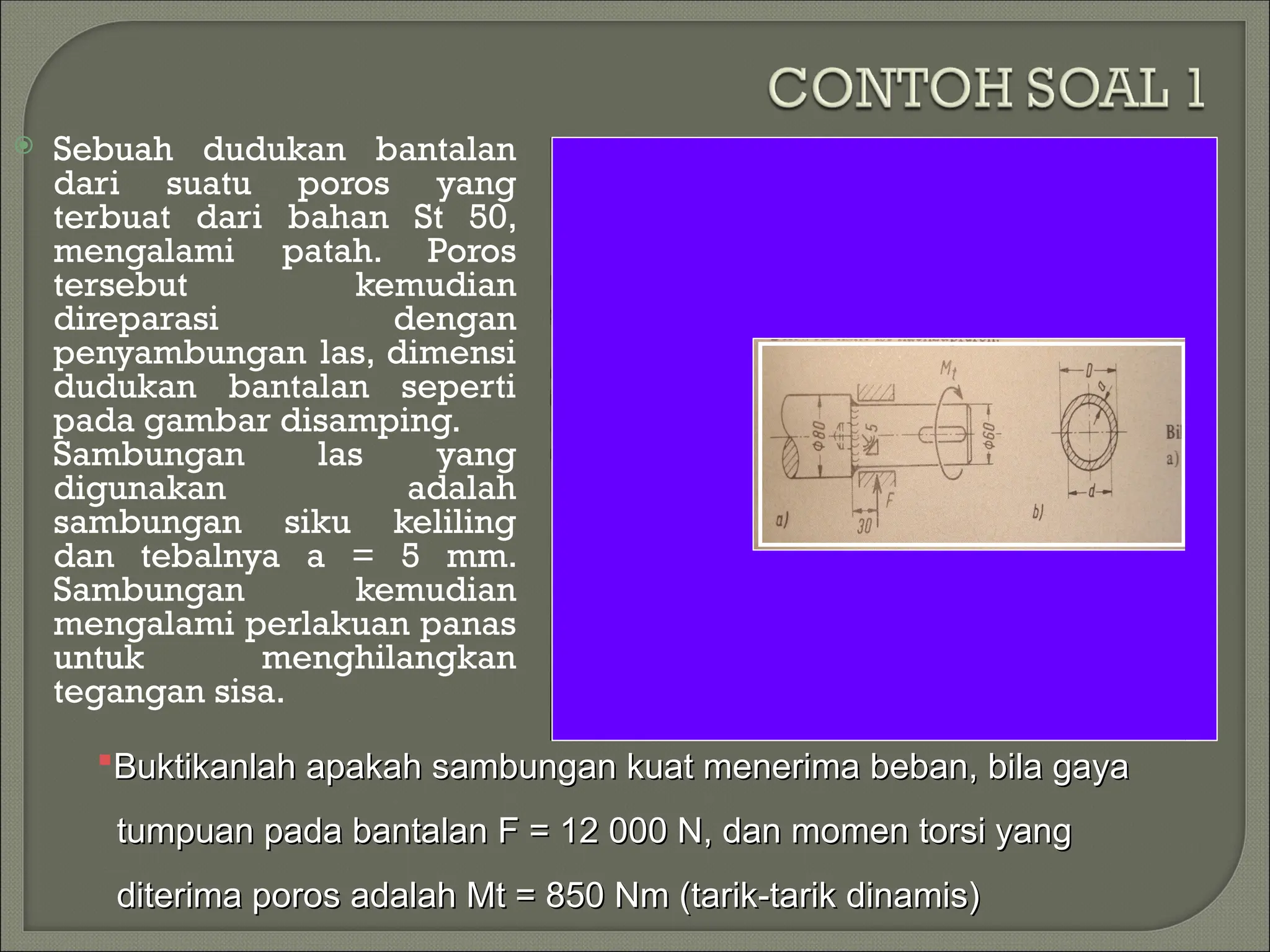

- 13. Sebuah dudukanbantalan dari suatu poros yang terbuat dari bahan St 50, mengalami patah. Poros tersebut kemudian direparasi dengan penyambungan las, dimensi dudukan bantalan seperti pada gambar disamping. Sambungan las yang digunakan adalah sambungan siku keliling dan tebalnya a = 5 mm. Sambungan kemudian mengalami perlakuan panas untuk menghilangkan tegangan sisa. Buktikanlah apakah sambungan kuat menerima beban, bila gaya Buktikanlah apakah sambungan kuat menerima beban, bila gaya tumpuan pada bantalan F = 12 000 N, dan momen torsi yang tumpuan pada bantalan F = 12 000 N, dan momen torsi yang diterima poros adalah Mt = 850 Nm (tarik-tarik dinamis) diterima poros adalah Mt = 850 Nm (tarik-tarik dinamis)
