1. Artikel tentang WAN (wide area
network)
Di susun oleh :Rudiyanto
Kelas:XII TKJ

2. Pengertian WAN
WAN (Wide Area Network) adalah kumpulan dari LAN
dan/atau Workgroup yang dihubungkan dengan menggunakan
alat komunikasi modem dan jaringan Internet, dari/ke kantor
pusat dan kantor cabang, maupun antar kantor cabang.
Dengan sistem jaringan ini, pertukaran data antar kantor
dapat dilakukan dengan cepat serta dengan biaya yang relatif
murah. Sistem jaringan ini dapat menggunakan jaringan
Internet yang sudah ada, untuk menghubungkan antara kantor
pusat dan kantor cabang atau dengan PC Stand
Alone/Notebook yang berada di lain kota ataupun negara.

3. Keuntungan WAN
1. Server kantor pusat dapat berfungsi sebagai bank data dari
kantor cabang
2. Dokumen/File yang biasanya dikirimkan melalui fax
ataupun paket pos, dapat dikirim melalui E-mail dan Transfer
file dari/ke kantor pusat dan kantor cabang dengan biaya
yang relatif murah dan dalam jangka waktu yang sangat
cepat
3. Pooling Data dan Updating Data antar kantor dapat
dilakukan setiap hari pada waktu yang ditentukan.

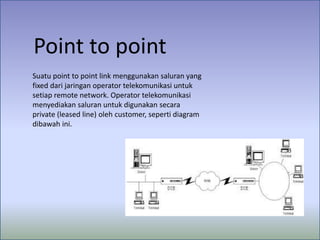

4. Point to point
Suatu point to point link menggunakan saluran yang
fixed dari jaringan operator telekomunikasi untuk
setiap remote network. Operator telekomunikasi
menyediakan saluran untuk digunakan secara
private (leased line) oleh customer, seperti diagram
dibawah ini.

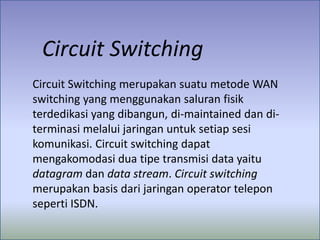

5. Circuit Switching
Circuit Switching merupakan suatu metode WAN
switching yang menggunakan saluran fisik
terdedikasi yang dibangun, di-maintained dan diterminasi melalui jaringan untuk setiap sesi
komunikasi. Circuit switching dapat
mengakomodasi dua tipe transmisi data yaitu
datagram dan data stream. Circuit switching
merupakan basis dari jaringan operator telepon
seperti ISDN.

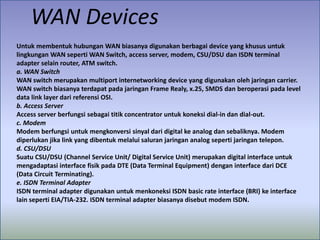

6. WAN Devices
Untuk membentuk hubungan WAN biasanya digunakan berbagai device yang khusus untuk
lingkungan WAN seperti WAN Switch, access server, modem, CSU/DSU dan ISDN terminal
adapter selain router, ATM switch.
a. WAN Switch
WAN switch merupakan multiport internetworking device yang digunakan oleh jaringan carrier.
WAN switch biasanya terdapat pada jaringan Frame Realy, x.25, SMDS dan beroperasi pada level
data link layer dari referensi OSI.
b. Access Server
Access server berfungsi sebagai titik concentrator untuk koneksi dial-in dan dial-out.
c. Modem
Modem berfungsi untuk mengkonversi sinyal dari digital ke analog dan sebaliknya. Modem
diperlukan jika link yang dibentuk melalui saluran jaringan analog seperti jaringan telepon.
d. CSU/DSU
Suatu CSU/DSU (Channel Service Unit/ Digital Service Unit) merupakan digital interface untuk
mengadaptasi interface fisik pada DTE (Data Terminal Equipment) dengan interface dari DCE
(Data Circuit Terminating).
e. ISDN Terminal Adapter
ISDN terminal adapter digunakan untuk menkoneksi ISDN basic rate interface (BRI) ke interface
lain seperti EIA/TIA-232. ISDN terminal adapter biasanya disebut modem ISDN.

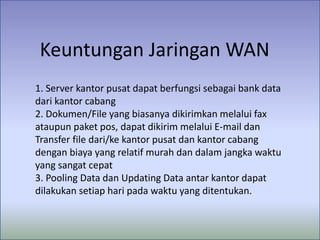

7. Keuntungan Jaringan WAN
1. Server kantor pusat dapat berfungsi sebagai bank data
dari kantor cabang
2. Dokumen/File yang biasanya dikirimkan melalui fax
ataupun paket pos, dapat dikirim melalui E-mail dan
Transfer file dari/ke kantor pusat dan kantor cabang
dengan biaya yang relatif murah dan dalam jangka waktu
yang sangat cepat
3. Pooling Data dan Updating Data antar kantor dapat
dilakukan setiap hari pada waktu yang ditentukan.

8. Packet Switching
Packet Switching menggunakan metode dimana komponen
jaringan digunakan secara bersama untuk mengirimkan
paket-paket data sehingga tidak ada saluran yang diduduki
secara dedicated oleh suatu link karena setiap packet berisi
alamat tujuan dan urutan packet dan kemudian dikirim
melalui jalur yang berbeda-beda melalui jaringan. Contoh
dari Packet Switching adalah jaringan ATM (Asynchronous
Transfer Mode), Frame Relay, X.25, SMDS (Switched
Multimegabit Data Service).

9. TERIMA KASIH
