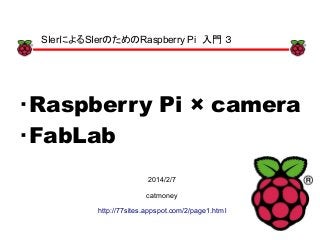

SIerによるSIerのためのRaspberry Pi 入門3 (Raspberry Pi × camera)1. xx
・Raspberry Pi × camera
・FabLab
x
2014/2/7
catmoney
http://77sites.appspot.com/2/page1.html
SIerによるSIerのためのRaspberry Pi 入門 3
2. 2
xx
・Raspberry Pi × camera
・Raspberry Piで動体検知・メール通知デモ
・FabLab Kitakagaya
3D printer report
・Raspberry Pi OS setup
・LEGO
座学 30分
ワークショップ 30分
Agenda
4. 4
xx

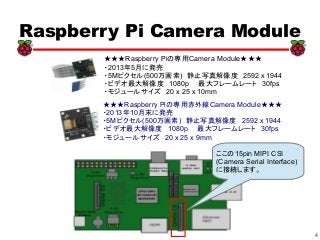

Raspberry Pi Camera Module
★★★Raspberry Piの専用Camera Module★★★
・2013年5月に発売
・5Mピクセル(500万画素) 静止写真解像度 2592 x 1944
・ビデオ最大解像度 1080p 最大フレームレート 30fps
・モジュールサイズ 20 x 25 x 10mm
ここの15pin MIPI CSI
(Camera Serial Interface)
に接続します。
★★★Raspberry Piの専用赤外線Camera Module★★★
・2013年10月末に発売
・5Mピクセル(500万画素) 静止写真解像度 2592 x 1944
・ビデオ最大解像度 1080p 最大フレームレート 30fps
・モジュールサイズ 20 x 25 x 9mm
6. 6
xx

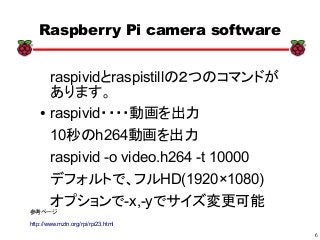

Raspberry Pi camera software
raspividとraspistillの2つのコマンドが
あります。
● raspivid・・・・動画を出力
10秒のh264動画を出力
raspivid -o video.h264 -t 10000
デフォルトで、フルHD(1920×1080)
オプションで-x,-yでサイズ変更可能
参考ページ
http://www.mztn.org/rpi/rpi23.html
7. 7
xx

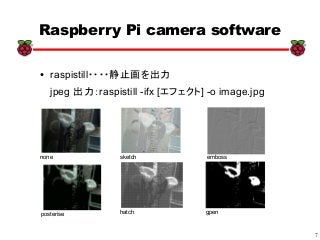

Raspberry Pi camera software
● raspistill・・・・静止画を出力
jpeg 出力:raspistill -ifx [エフェクト] -o image.jpg
none sketch emboss
posterise hatch gpen
10. 10
xx

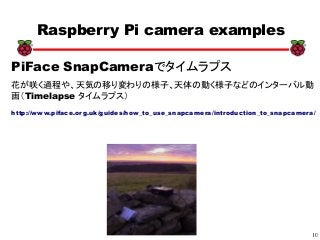

Raspberry Pi camera examples
PiFace SnapCameraでタイムラプス
花が咲く過程や、天気の移り変わりの様子、天体の動く様子などのインターバル動
画(Timelapse タイムラプス)
http://www.piface.org.uk/guides/how_to_use_snapcamera/introduction_to_snapcamera/
11. 11
xx
Raspberry Pi camera examples

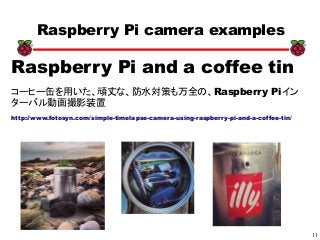

Raspberry Pi and a coffee tin
コーヒー缶を用いた、頑丈な、防水対策も万全の、Raspberry Piイン
ターバル動画撮影装置
http://www.fotosyn.com/simple-timelapse-camera-using-raspberry-pi-and-a-coffee-tin/
12. 12
xx

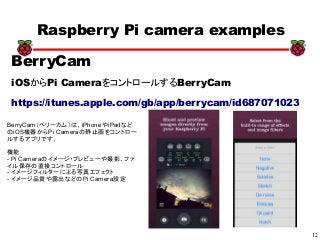

Raspberry Pi camera examples
BerryCam
iOSからPi CameraをコントロールするBerryCam
https://itunes.apple.com/gb/app/berrycam/id687071023
BerryCam(ベリーカム)は、iPhoneやiPadなど
のiOS機器からPi Cameraの静止画をコントロー
ルするアプリです。
機能
- Pi Cameraのイメージ・プレビューや撮影、ファ
イル保存の直接コントロール
- イメージフィルターによる写真エフェクト
- イメージ品質や露出などのPi Camera設定
13. 13
xx
Raspberry Pi camera examples

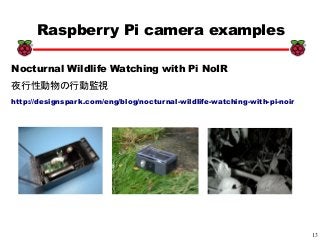

Nocturnal Wildlife Watching with Pi NoIR
夜行性動物の行動監視
http://designspark.com/eng/blog/nocturnal-wildlife-watching-with-pi-noir
15. 15
xx

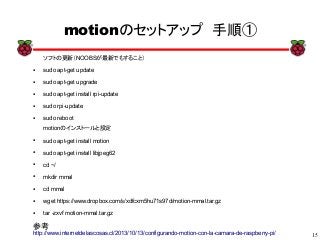

motionのセットアップ 手順①
ソフトの更新(NOOBSが最新でもすること)
● sudo apt-get update
● sudo apt-get upgrade
● sudo apt-get install rpi-update
● sudo rpi-update
● sudo reboot
参考
http://www.internetdelascosas.cl/2013/10/13/configurando-motion-con-la-camara-de-raspberry-pi/
motionのインストールと設定
● sudo apt-get install motion
● sudo apt-get install libjpeg62
● cd ~/
● mkdir mmal
● cd mmal
● wget https://www.dropbox.com/s/xdfcxm5hu71s97d/motion-mmal.tar.gz
● tar -zxvf motion-mmal.tar.gz
16. 16
xx

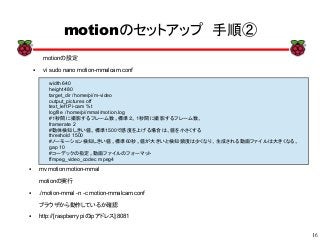

motionのセットアップ 手順②
motionの設定
● vi sudo nano motion-mmalcam.conf
width 640
height 480
target_dir /home/pi/m-video
output_pictures off
text_left Pi-cam %t
logfile /home/pi/mmal/motion.log
#1秒間に撮影するフレーム数。標準2。1秒間に撮影するフレーム数。
framerate 2
#動体検知しきい値。標準1500で感度を上げる場合は、値を小さくする
threshold 1500
#ノーモーション検知しきい値。標準60秒。値が大きいと検知頻度は少くなり、生成される動画ファイルは大きくなる。
gap 10
#コーデックの指定。動画ファイルのフォーマット
ffmpeg_video_codec mpeg4
● mv motion motion-mmal
motionの実行
● ./motion-mmal -n -c motion-mmalcam.conf
ブラウザから動作しているか確認
● http://[raspberry piのipアドレス]:8081
17. 17
xx

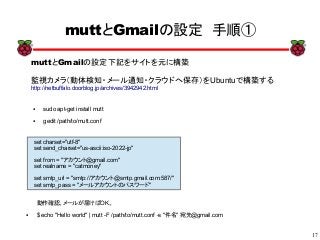

muttとGmailの設定 手順①
● sudo apt-get install mutt
● gedit /path/to/mutt.conf
set charset="utf-8"
set send_charset="us-ascii:iso-2022-jp"
set from = "アカウント@gmail.com"
set realname = "catmoney"
set smtp_url = "smtp://アカウント@smtp.gmail.com:587/"
set smtp_pass = "メールアカウントのパスワード"
動作確認。メールが届けばOK。
● $ echo "Hello world" | mutt -F /path/to/mutt.conf -s "件名" 宛先@gmail.com
muttとGmailの設定下記をサイトを元に構築
監視カメラ(動体検知・メール通知・クラウドへ保存)をUbuntuで構築する
http://netbuffalo.doorblog.jp/archives/3942942.html
21. 21
xx

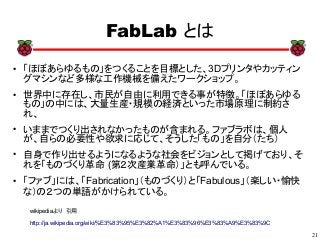

FabLab とは
● 「ほぼあらゆるもの」をつくることを目標とした、3Dプリンタやカッティン
グマシンなど多様な工作機械を備えたワークショップ。
● 世界中に存在し、市民が自由に利用できる事が特徴。「ほぼあらゆる
もの」の中には、大量生産・規模の経済といった市場原理に制約さ
れ、
●
いままでつくり出されなかったものが含まれる。ファブラボは、個人
が、自らの必要性や欲求に応じて、そうした「もの」を自分(たち)
● 自身で作り出せるようになるような社会をビジョンとして掲げており、そ
れを「ものづくり革命 (第2次産業革命)」とも呼んでいる。
● 「ファブ」には、「Fabrication」(ものづくり)と「Fabulous」(楽しい・愉快
な)の2つの単語がかけられている。
wikipediaより 引用
http://ja.wikipedia.org/wiki/%E3%83%95%E3%82%A1%E3%83%96%E3%83%A9%E3%83%9C
22. 22
xx

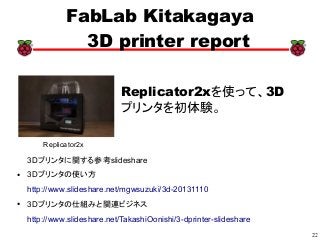

FabLab Kitakagaya
3D printer report
Replicator2xを使って、3D
プリンタを初体験。
3Dプリンタに関する参考slideshare
● 3Dプリンタの使い方
http://www.slideshare.net/mgwsuzuki/3d-20131110
● 3Dプリンタの仕組みと関連ビジネス
http://www.slideshare.net/TakashiOonishi/3-dprinter-slideshare
Replicator2x
23. 23
xx

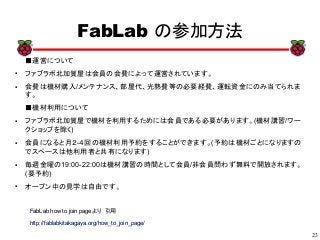

FabLab の参加方法
FabLab how to join pageより 引用
http://fablabkitakagaya.org/how_to_join_page/
■運営について
●
ファブラボ北加賀屋は会員の会費によって運営されています。
● 会費は機材購入/メンテナンス、部屋代、光熱費等の必要経費、運転資金にのみ当てられま
す。
■機材利用について
● ファブラボ北加賀屋で機材を利用するためには会員である必要があります。(機材講習/ワー
クショップを除く)
● 会員になると月2-4回の機材利用予約をすることができます。(予約は機材ごとになりますの
でスペースは他利用者と共有になります)
● 毎週金曜の19:00-22:00は機材講習の時間として会員/非会員問わず無料で開放されます。
(要予約)
●
オープン中の見学は自由です。
