Il documento descrive un innovativo sistema di fissaggio rapido per canali di drenaggio, che consente un'installazione veloce e senza bisogno di utensili, riducendo i costi di manodopera. Presenta caratteristiche come la sezione a V ottimizzata, griglie antiscivolo e un rivestimento zincato per evitare l'accumulo d'acqua, oltre a conformarsi alle normative tecniche. Il sistema supporta un bloccaggio sicuro e una facile manutenzione, rendendolo adatto per aree soggette a carichi variabili.

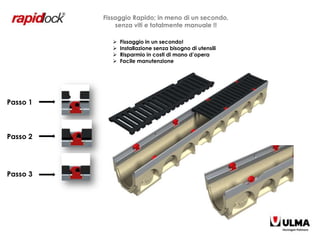

2. Fissaggio Rapido; in meno di un secondo,
senza viti e totalmente manuale !!
 Fissaggio in un secondo!
 Installazione senza bisogno di utensili
 Risparmio in costi di mano d’opera
 Facile manutenzione
Passo 1
Passo 2
Passo 3

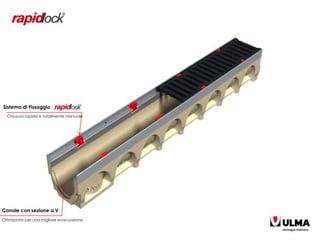

3. Sistema di Fissaggio
Chiusura rapida e totalmente manuale
Canale con sezione a V
Ottimizzata per una migliore evacuazione

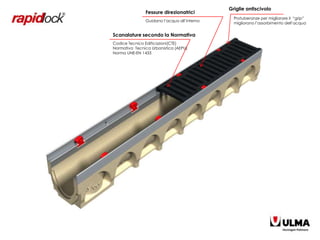

4. Griglie antiscivolo
Fessure direzionatrici
Protuberanze per migliorare il “grip”
Guidano l’acqua all’interno
migliorano l’assorbimento dell’acqua
Scanalature secondo la Normativa
Codice Tecnico Edificazioni(CTE)
Normativa Tecnica Urbanistica (AEPU)
Norma UNE-EN 1433

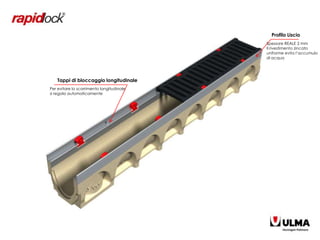

5. Profilo Liscio
Spessore REALE 2 mm
Il rivestimento zincato
uniforme evita l’accumulo
di acqua
Tappi di bloccaggio longitudinale
Per evitare lo scorrimento longitudinale
si regola automaticamente

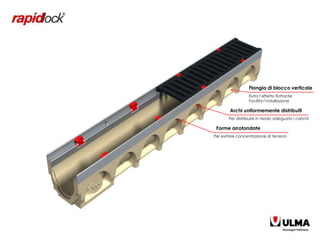

6. Flangia di blocco verticale
Evita l’effetto flottante
Facilita l’installazione
Archi uniformemente distribuiti
Per distribuire in modo adeguato i carichi
Forme arrotondate
Per evitare concentrazione di tensioni

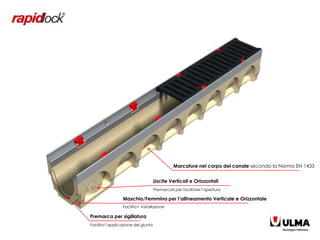

7. Marcature nel corpo del canale secondo la Norma EN 1433
Uscite Verticali e Orizzontali
Premarcati per facilitare l’apertura
Maschio/Femmina per l’allineamento Verticale e Orizzontale
Facilita l’ installazione
Premarca per sigillatura
Facilita l’applicazione del giunto

8. Griglie antiscivolo
Fessure direzionatrici
Protuberanze per migliorare il “grip”
Guidano l’acqua all’interno
Migliorano l’assorbimento dell’acqua
Scanalature secondo la Norma Profilo Liscio
Codice Tecnico Edificazione (CTE) Spessore REALE 2 mm
Normativa Tecnico Urbanistica(AEPU) Il rivestimento zincato
Norma UNE-EN 1433 uniforme evita l’accumulo
di acqua
Tappi di bloccaggio longitudinale
Per evitare lo scorrimento longitudinale Flangia di blocco verticale
si regola automaticamente
Evita l’effetto flottante
Facilita l’installazione
Sistema di Fissaggio
Archi uniformemente distribuiti
Chiusura rapida e totalmente manuale
Per distribuire in modo adeguato i carichi
Forme arrotondate
Senza irregolarità
Per evitare concentrazioni di tensione
Interno senza premarca che
impedisca il passaggio acqua
Finitura interiore liscia
Migliora lo scorrimento dell’acqua
Marcature nel corpo del canale secondo la Norma EN 1433
Uscite Verticali e Orizzontali
Premarche per facilitare l’apertura
Maschio/Femmina per l’allineamento Verticale e Orizzontale
Facilita l’istallazione
Canale con sezione a V
Premarca per sigillatura
Ottimizzata per una migliore evacuazione
Facilita l’applicazione del giunto

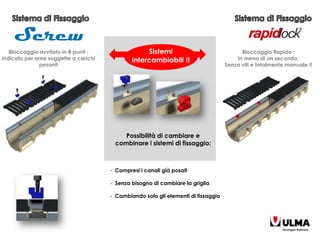

9. Screw
Bloccaggio avvitato in 8 punti ; Sistemi Bloccaggio Rapido ;
indicato per aree soggette a carichi Intercambiabili !! in meno di un secondo,
pesanti Senza viti e totalmente manuale !!
Possibilità di cambiare e
combinare i sistemi di fissaggio:
- Compresi i canali già posati
- Senza bisogno di cambiare la griglia
- Cambiando solo gli elementi di fissaggio

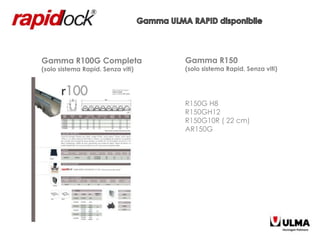

10. Gamma R100G Completa Gamma R150
(solo sistema Rapid. Senza viti) (solo sistema Rapid. Senza viti)
R150G H8
R150GH12
R150G10R ( 22 cm)
AR150G

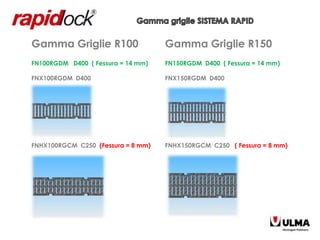

11. Gamma Griglie R100 Gamma Griglie R150
FN100RGDM D400 ( Fessura = 14 mm) FN150RGDM D400 ( Fessura = 14 mm)
FNX100RGDM D400 FNX150RGDM D400
FNHX100RGCM C250 (Fessura = 8 mm) FNHX150RGCM C250 ( Fessura = 8 mm)

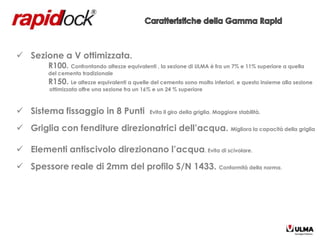

12.  Sezione a V ottimizzata.
R100. Confrontando altezze equivalenti , la sezione di ULMA è fra un 7% e 11% superiore a quella
del cemento tradizionale
R150. Le altezze equivalenti a quelle del cemento sono molto inferiori, e questo insieme alla sezione
ottimizzata offre una sezione fra un 16% e un 24 % superiore
 Sistema fissaggio in 8 Punti Evita il giro della griglia. Maggiore stabilità.
 Griglia con fenditure direzionatrici dell’acqua. Migliora la capacità della griglia
 Elementi antiscivolo direzionano l’acqua. Evita di scivolare.
 Spessore reale di 2mm del profilo S/N 1433. Conformità della norma.
