led

1. Raspberry Pi
控制LED
組員
徐全忠
蔣承達
張嘉閎

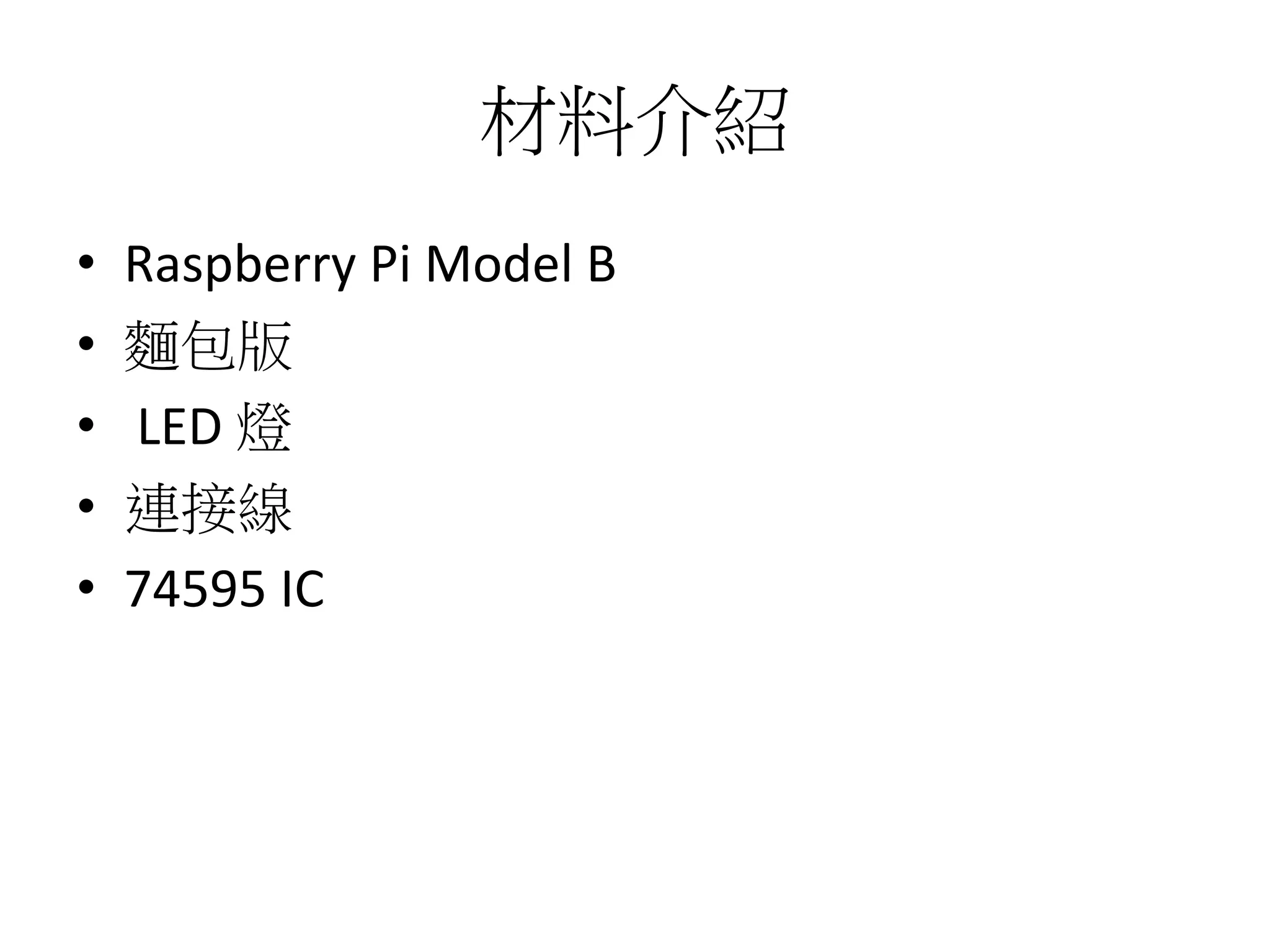

2. 材料介紹
• Raspberry Pi Model B
• 麵包版
• LED 燈
• 連接線
• 74595 IC

3. • 把74595的D0~D7分別先接到1K的電阻，此電阻的另
一端再接至LED的正極，然後LED的負極接地。
• 第16腳Vcc以及第10腳MR’接到樹莓派的+5V電源
（PIN 2）
• 第8腳GND以及第13腳OE’接到樹莓派的GND（PIN 6）
• DS接到樹莓派的PIN22
• STcp接到樹莓派的PIN18
• SHcp接到樹莓派的PIN16

4. 程式碼
import RPi.GPIO as gpio
import time
DS = 22
LTH = 18
CLK = 16
DLY = 0.01
gpio.setwarnings(False)
gpio.setmode(gpio.BOARD)
gpio.setup(DS, gpio.OUT)
gpio.setup(LTH, gpio.OUT)
gpio.setup(CLK, gpio.OUT)
def clk():
gpio.output(CLK, gpio.HIGH)
time.sleep(DLY)
gpio.output(CLK, gpio.LOW)
def clear_output():
for i in range(8):
gpio.output(DS, gpio.LOW)
clk()
data_out()

5. defdata_out():
gpio.output(LTH, gpio.HIGH)
time.sleep(DLY)
gpio.output(LTH, gpio.LOW)
defbit_input(b):
gpio.output(DS, b & True)
clk()
defdigit_output(num):
clear_output()
bin=list()
whilenum > 0:
bin.append(num %2)
num =num /2
bin.reverse()
forb inbin:
bit_input(b)
data_out()
clear_output()
fori inrange(255):
digit_output(i)
time.sleep(0.1)
gpio.cleanup()

7. 參考資料:
http://hophd.com/raspberry-pi-
74595-shift-register/
