1. creació d'un mapa per publicar a Google Earth
1

2. Eines bàsiques per treballar amb cartografia:
 Arcview 3.2 o 3.3, Gvsig.
 Per l'Arcview, l'extensió de conversió: shape2KML.avx (si es far amb gvSig, ja
incorpora el modul d'exportació).
 Google Earth, versió 5.
 Si es vol publicar la cartografia a internet, es pot fer amb Google Maps, però cal
estar donat d'alta (a Google) i amb el codi d'activació de la cartografia. També
és té accés a l'API (eines de programació) per fer mapes més desenvolupats)
 La cartografia necessària en format shape.
 Conèixer la projecció de la cartografia. En aquest cas European Datum 1950, i
wgs84, més endavant ETRS89
2

3. AFEGIR DADES AL EARTH
Crearem un fitxer kml, amb el
Notepad de Microsoft.
Obrir el Notepad
Afegirem el text següent:
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://earth.google.com/kml/2.0">
<Placemark>
<name>UdL Lleida</name>
<description>Ciutat de Lleida, Rectorat UdL</description>
<Point>
<coordinates>0.618806,41.61447,0</coordinates>
</Point>
</Placemark>
</kml>
Guardarem com: udl.kml 3
al directori de treball

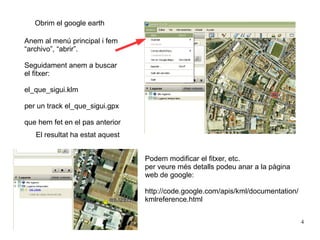

4. Obrim el google earth
Anem al menú principal i fem
“archivo”, “abrir”.
Seguidament anem a buscar
el fitxer:
el_que_sigui.klm
per un track el_que_sigui.gpx
que hem fet en el pas anterior
El resultat ha estat aquest
Podem modificar el fitxer, etc.
per veure més detalls podeu anar a la pàgina
web de google:
http://code.google.com/apis/kml/documentation/
kmlreference.html
4

5. Ara afegirem el track o mapa.
El procés per obrir el fitxer és el mateix que al pas anterior
El resultat ha d'ésser aquest
5
Ara podem treballar amb les dades fer un mapa temàtic

6. Ens surt tot d'un únic color , per canviar l'aspecte
Amb el boto esquerra anem a les propietats del mapa carregat
6

7. Activem la pestanya “estilo, color”
Activem “compartir estilo”
7

8. Aquí podem modificar els colors.
Però si activem:
Aleatorio
generara un mapa temàtic
El resultat
8

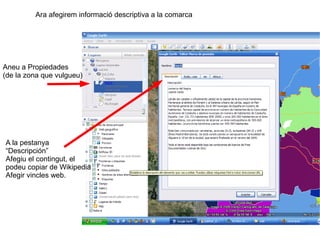

9. Ara afegirem informació descriptiva a la comarca
Aneu a Propiedades
(de la zona que vulgueu)
A la pestanya
“Descripción”
Afegiu el contingut, el
podeu copiar de Wikipedia
Afegir vincles web.
9

10. També podem afegir dibuixos directament amb les eines de dibuix.
Aquesta informació es pot
guardar a “mis lugares”,
per publicar-ho a internet
mitjançant “Google Maps”,
on teniu que està Son eines de dibuix
registrats. bàsiques, Sense precisió, i
fetes per Donar informació
de llocs d'interés general
10

11. Altra forma d'afegir informació és mitjançant els geoserveis wms.
Com es fa?
Anem a “añadir”
i al menú:
“superposición de imágenes”
I s'obre la finestra:
Per entrar els paràmetres wms
11

12. És important, que l'àmbit sigui tant gran com el màxim de llocs que volem veure.
Es guarda la grandària de la finestra i fora d'aquests límits no descarrega informació.
Això passa amb les capes de l'ICC, però no amb les de l'IGN
12

13. S'obre aquesta finestra, entreu l'adreça http://shagrat.icc.es/lizardtech/iserv/ows?
o desplegueu el menú per veure altres adreces
1
3
2
Afegiu les capes a la finestra de l'esquerra
4 13

14. El resultat ha de ser semblant a això
14
