第26回 Tokyo Jazug Night での発表資料です https://jazug.connpass.com/event/165186/

2. Private Azure Kubernetes
Service cluster
を触ってみよう♪
第26回 Tokyo Jazug Night
https://jazug.connpass.com/event/165186/
#jazug

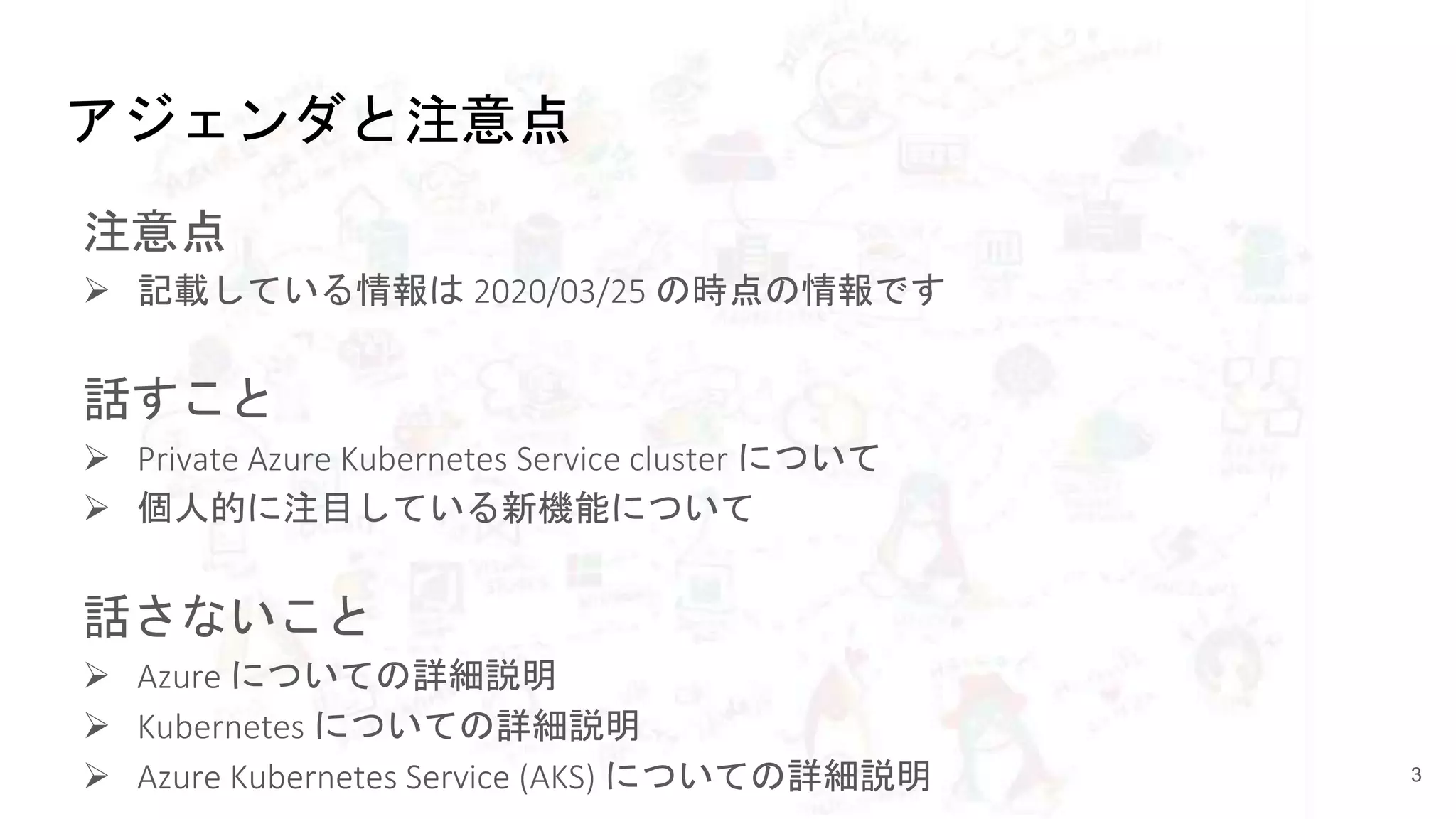

3. アジェンダと注意点
注意点
 記載している情報は 2020/03/25 の時点の情報です
話すこと
 Private Azure Kubernetes Service cluster について
 個人的に注目している新機能について
話さないこと
 Azure についての詳細説明
 Kubernetes についての詳細説明
 Azure Kubernetes Service (AKS) についての詳細説明 3

4. 注意事項
この発表は個人の意見であり、
所属する会社及び団体を
代表する発言ではございません
4

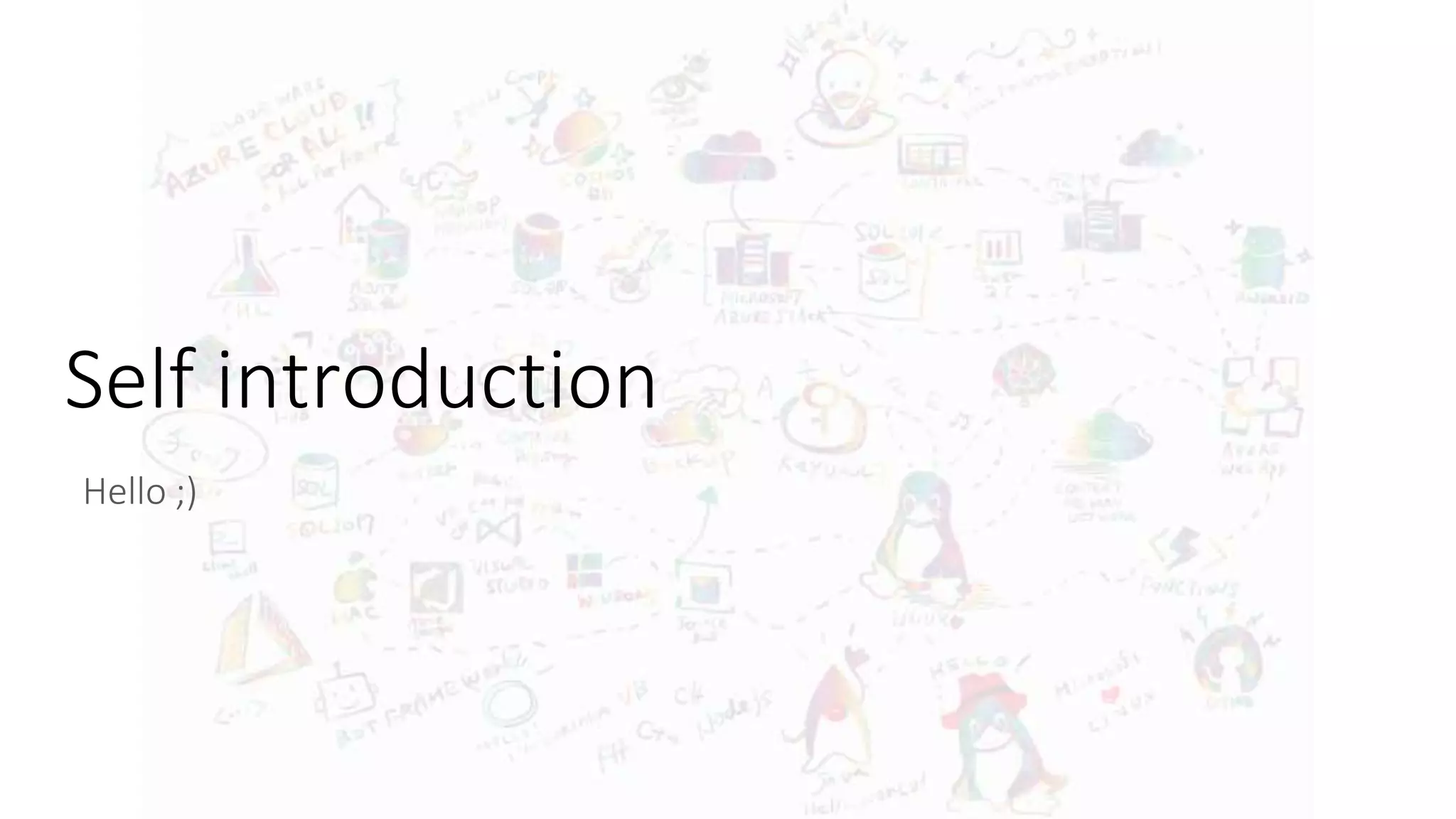

5. Self introduction
Hello ;)

6. 自己紹介
person:
name: "Toru Igarashi"
twitter: "@iganari_"
github: "@iganari"
position:
company: "Cloud Ace Inc."
role: "SRE"
skills: [ Terraform, Ansible, Kubernetes ]
blood-donation:
count: 111
description: "I can donate blood a little"
6

7. Security in Your AKS
あなたの AKS のセキュリティは
本当に大丈夫ですか?

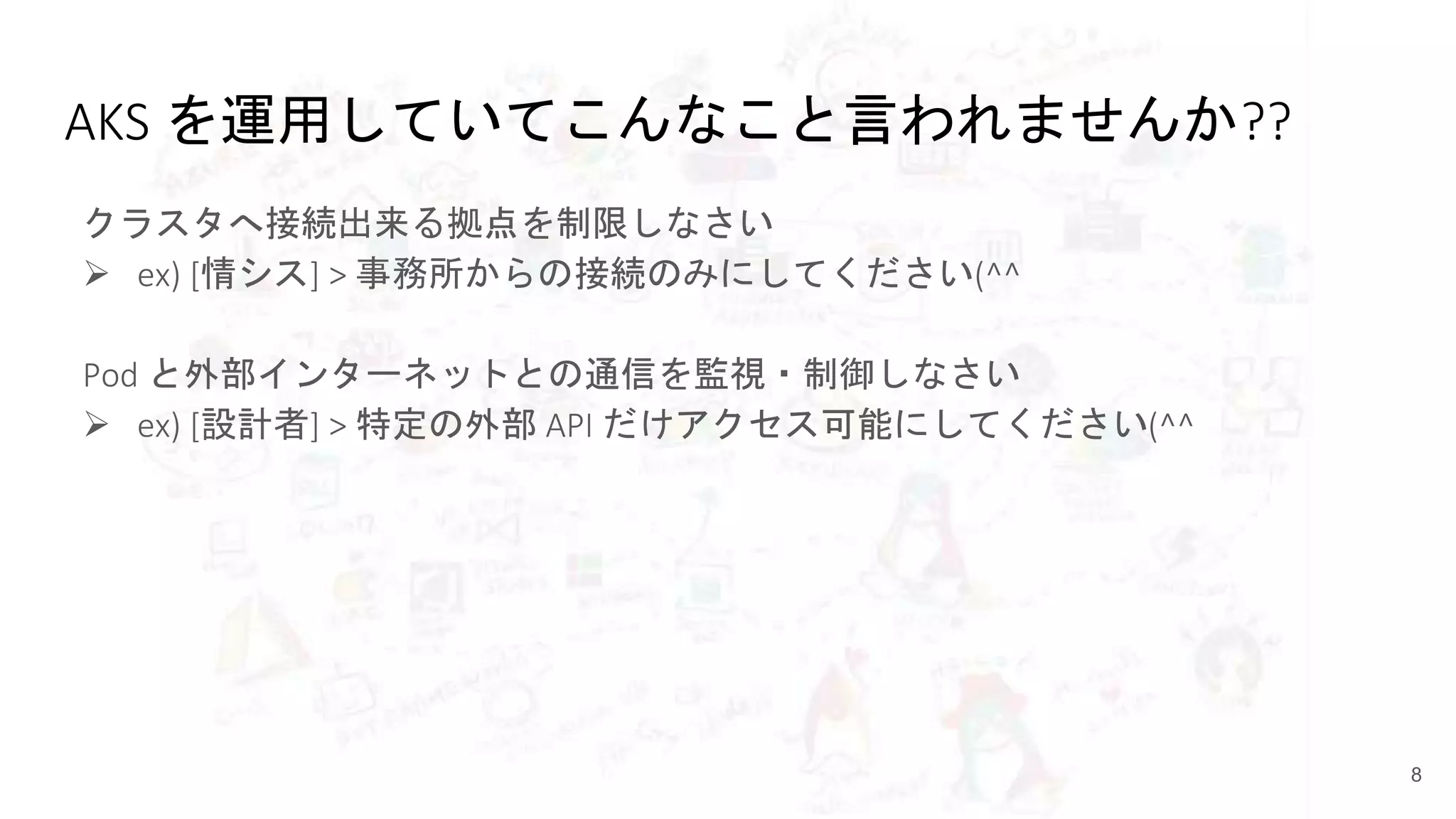

8. AKS を運用していてこんなこと言われませんか??
クラスタへ接続出来る拠点を制限しなさい
 ex) [情シス] > 事務所からの接続のみにしてください(^^
Pod と外部インターネットとの通信を監視・制御しなさい
 ex) [設計者] > 特定の外部 API だけアクセス可能にしてください(^^
8

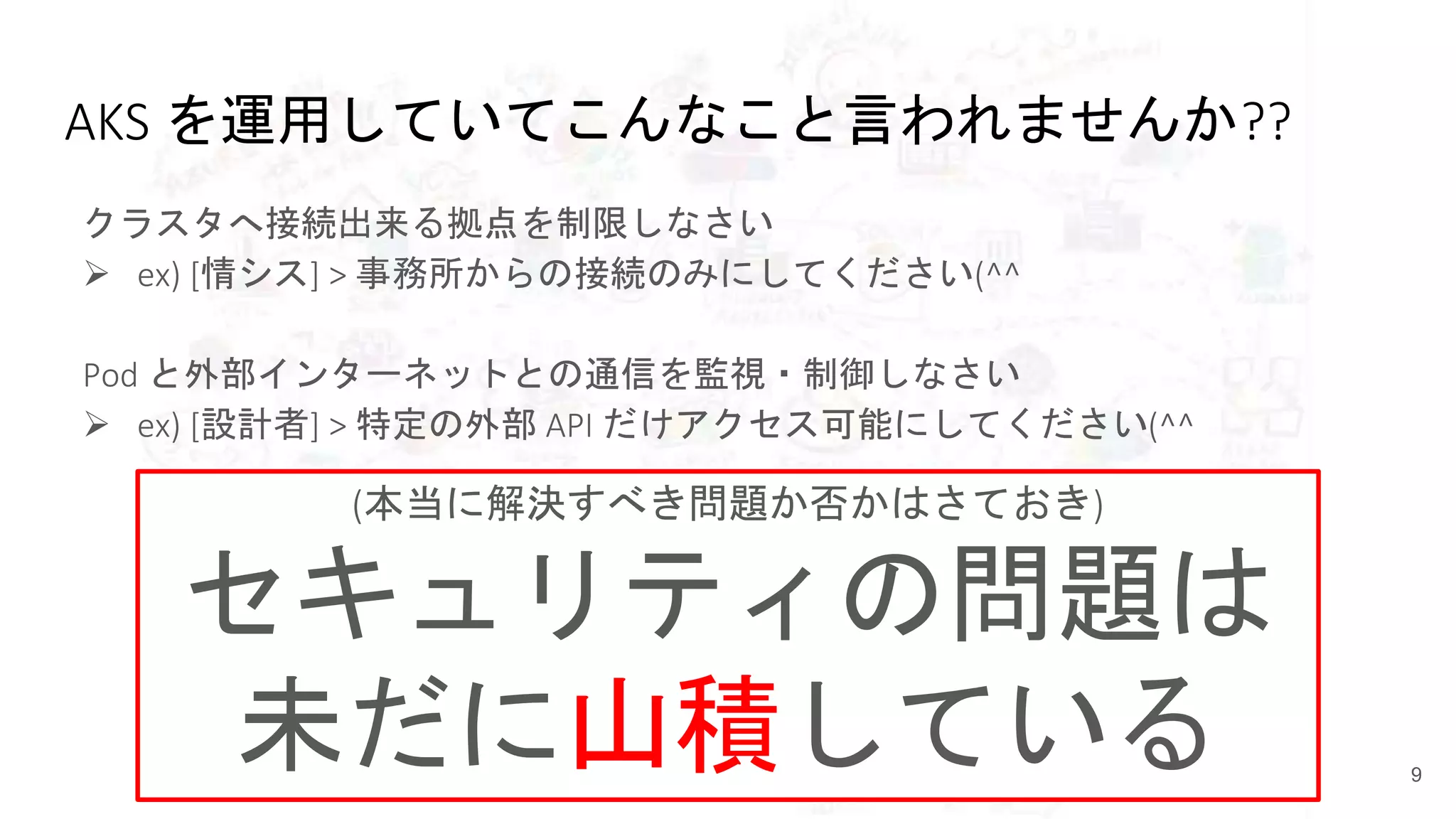

9. AKS を運用していてこんなこと言われませんか??
クラスタへ接続出来る拠点を制限しなさい
 ex) [情シス] > 事務所からの接続のみにしてください(^^
Pod と外部インターネットとの通信を監視・制御しなさい
 ex) [設計者] > 特定の外部 API だけアクセス可能にしてください(^^
9
(本当に解決すべき問題か否かはさておき)
セキュリティの問題は
未だに山積している

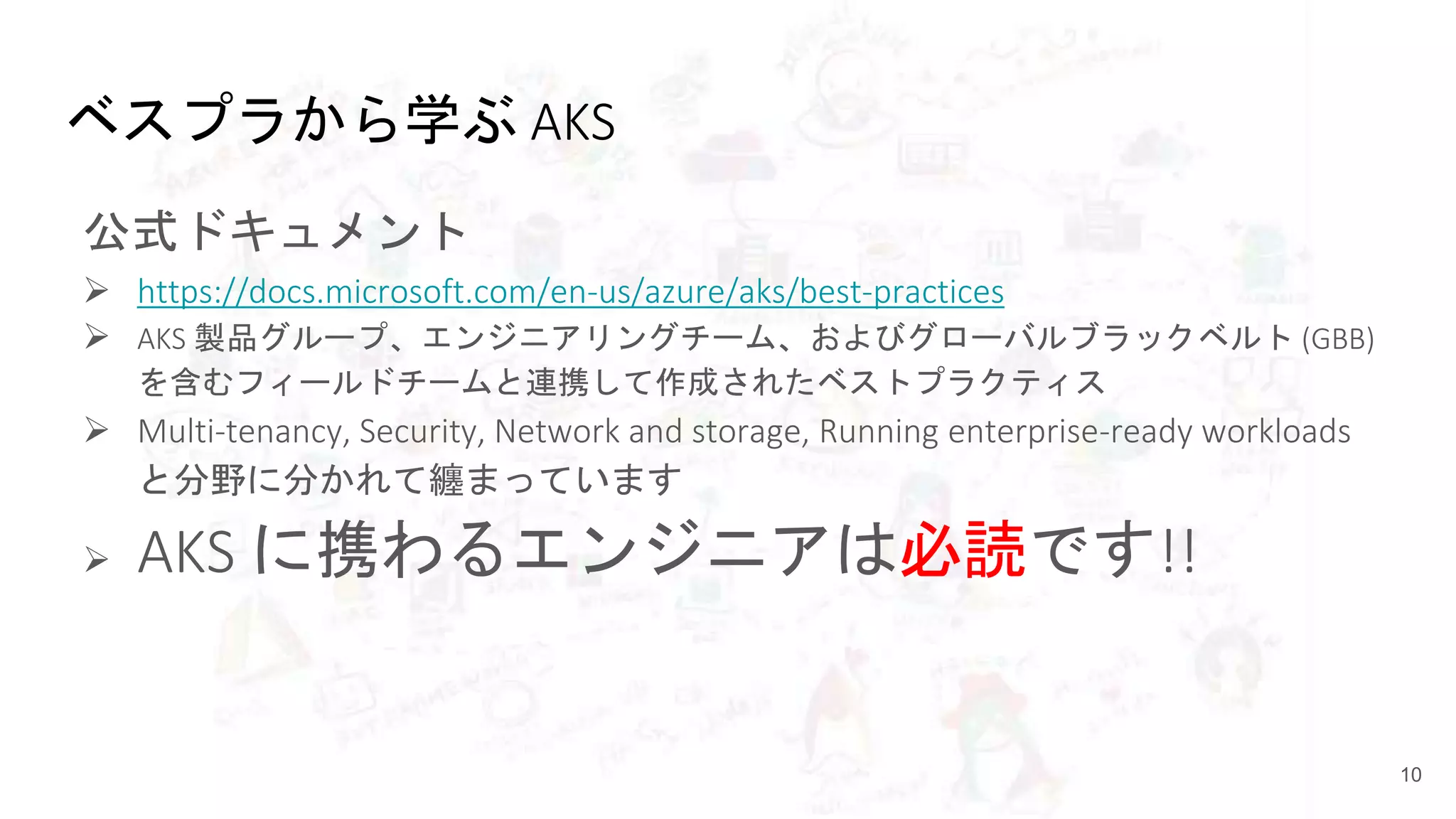

10. ベスプラから学ぶ AKS
公式ドキュメント
 https://docs.microsoft.com/en-us/azure/aks/best-practices
 AKS 製品グループ、エンジニアリングチーム、およびグローバルブラックベルト (GBB)
を含むフィールドチームと連携して作成されたベストプラクティス
 Multi-tenancy, Security, Network and storage, Running enterprise-ready workloads
と分野に分かれて纏まっています
 AKS に携わるエンジニアは必読です!!
10

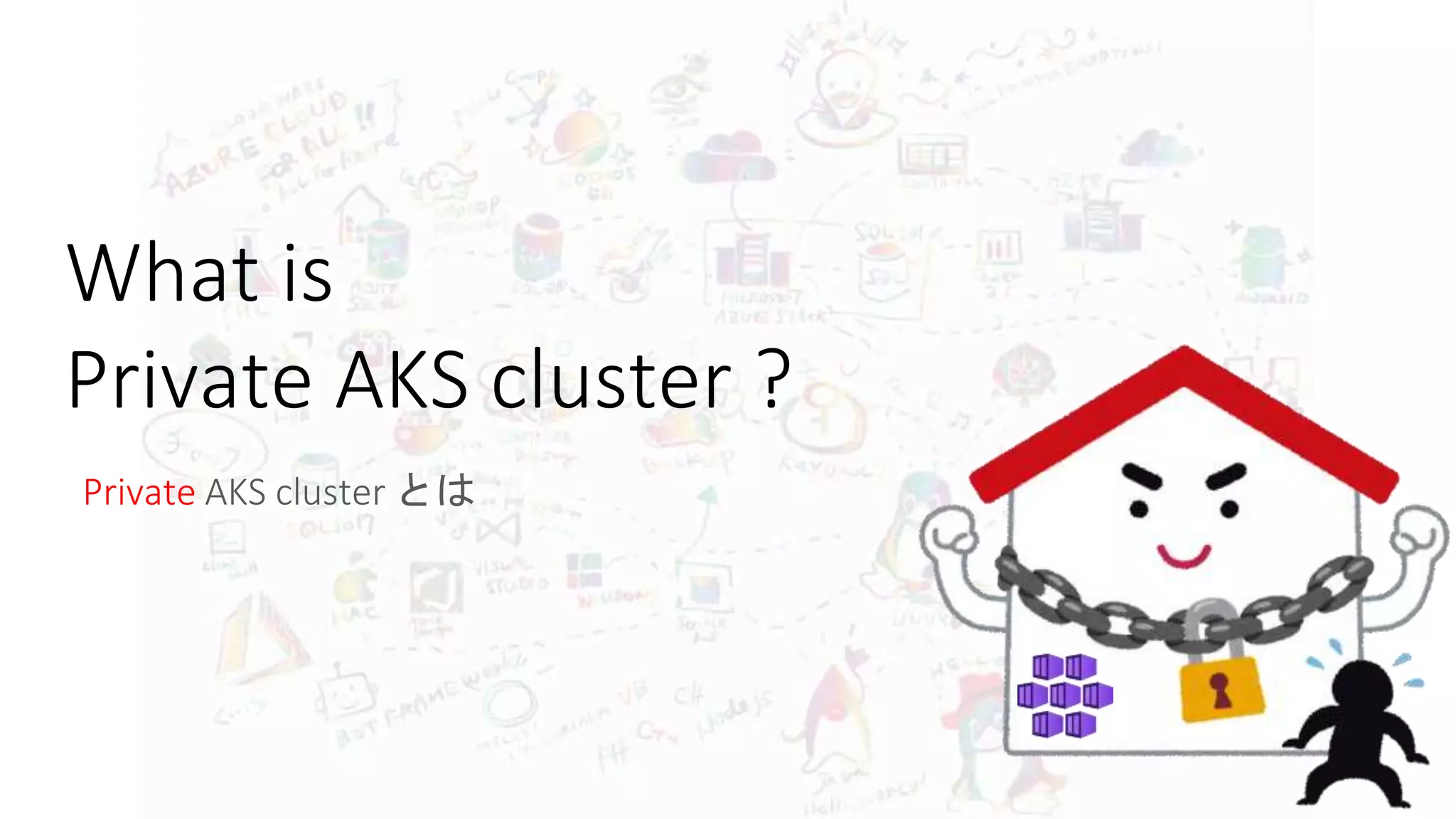

11. What is
Private AKS cluster ?
Private AKS cluster とは

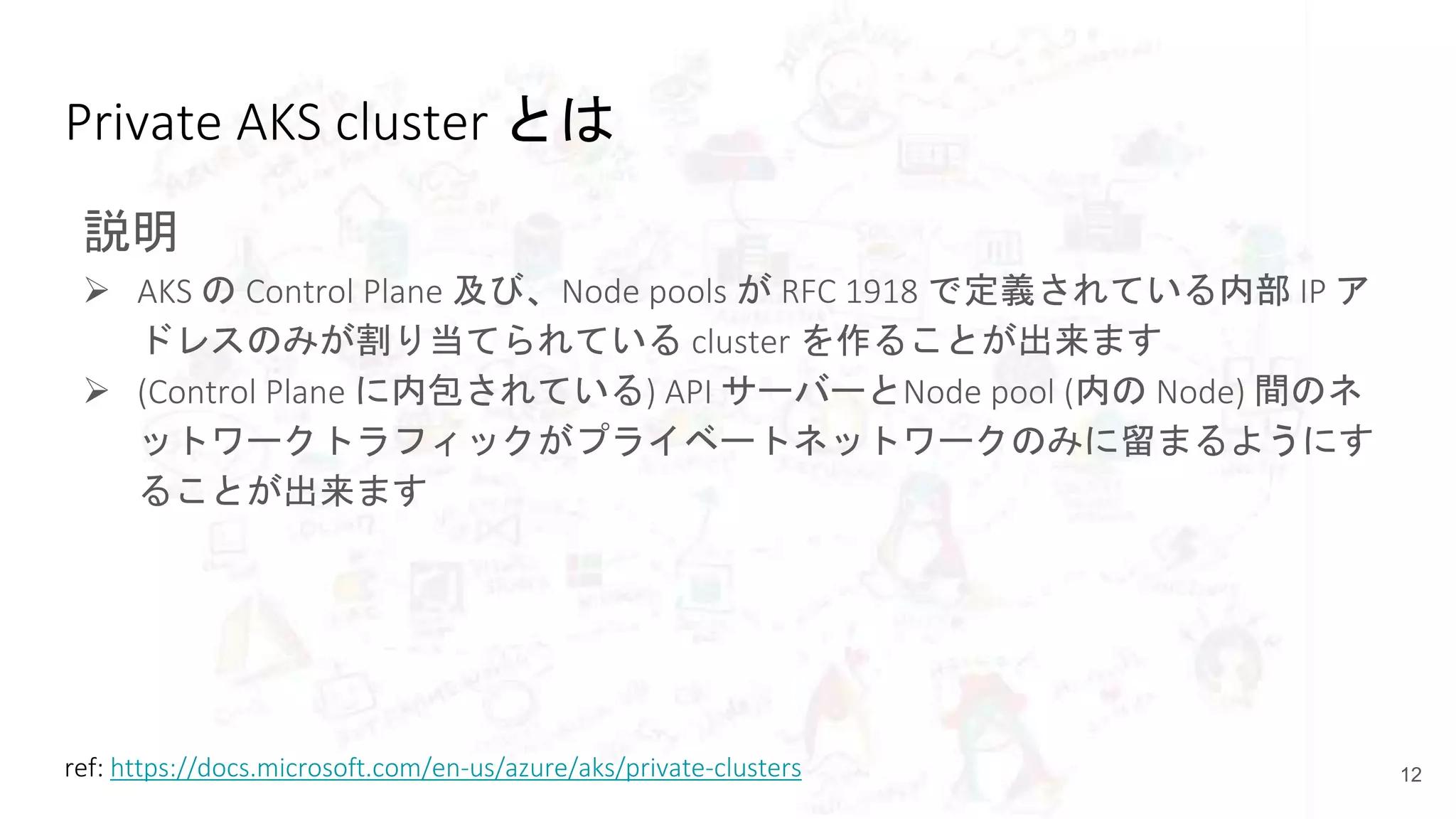

12. Private AKS cluster とは
説明
 AKS の Control Plane 及び、Node pools が RFC 1918 で定義されている内部 IP ア
ドレスのみが割り当てられている cluster を作ることが出来ます
 (Control Plane に内包されている) API サーバーとNode pool (内の Node) 間のネ
ットワークトラフィックがプライベートネットワークのみに留まるようにす
ることが出来ます
12ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters

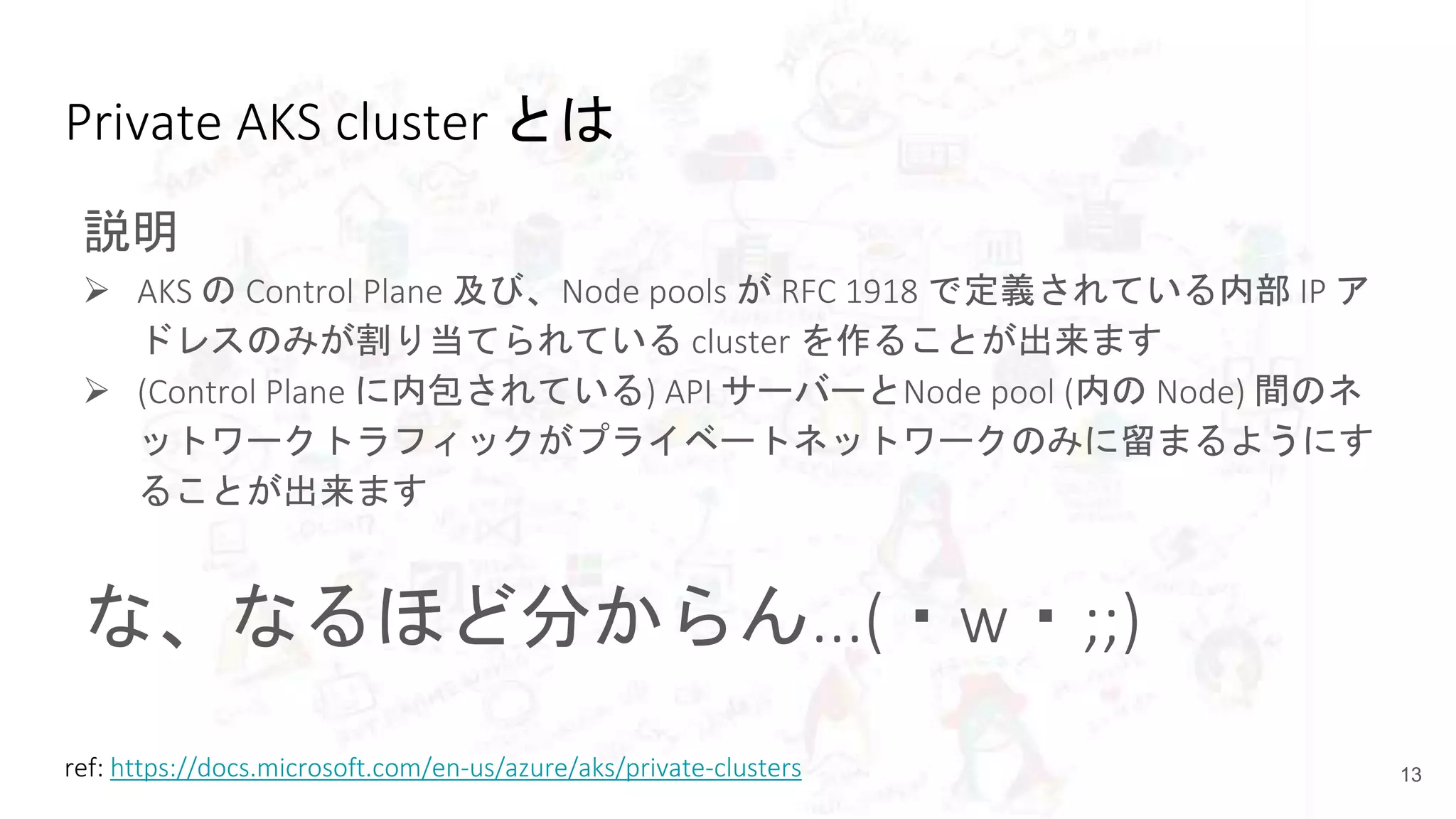

13. Private AKS cluster とは
説明
 AKS の Control Plane 及び、Node pools が RFC 1918 で定義されている内部 IP ア
ドレスのみが割り当てられている cluster を作ることが出来ます
 (Control Plane に内包されている) API サーバーとNode pool (内の Node) 間のネ
ットワークトラフィックがプライベートネットワークのみに留まるようにす
ることが出来ます
な、なるほど分からん...(・w・;;)
13ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters

14. Private AKS cluster とは
Azure Power Lunch: Private Azure Kubernetes Service cluster
14

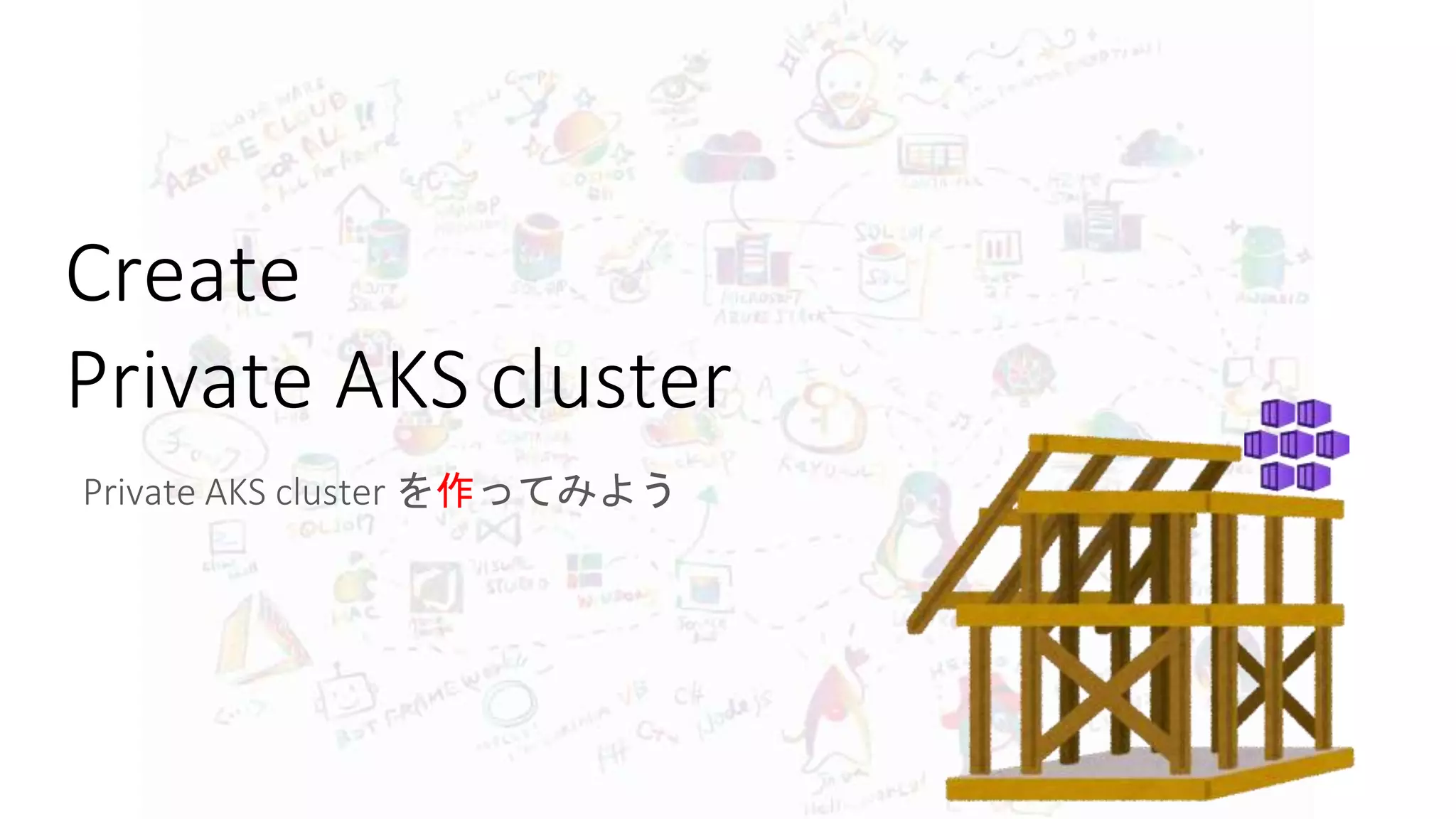

15. Create
Private AKS cluster
Private AKS cluster を作ってみよう

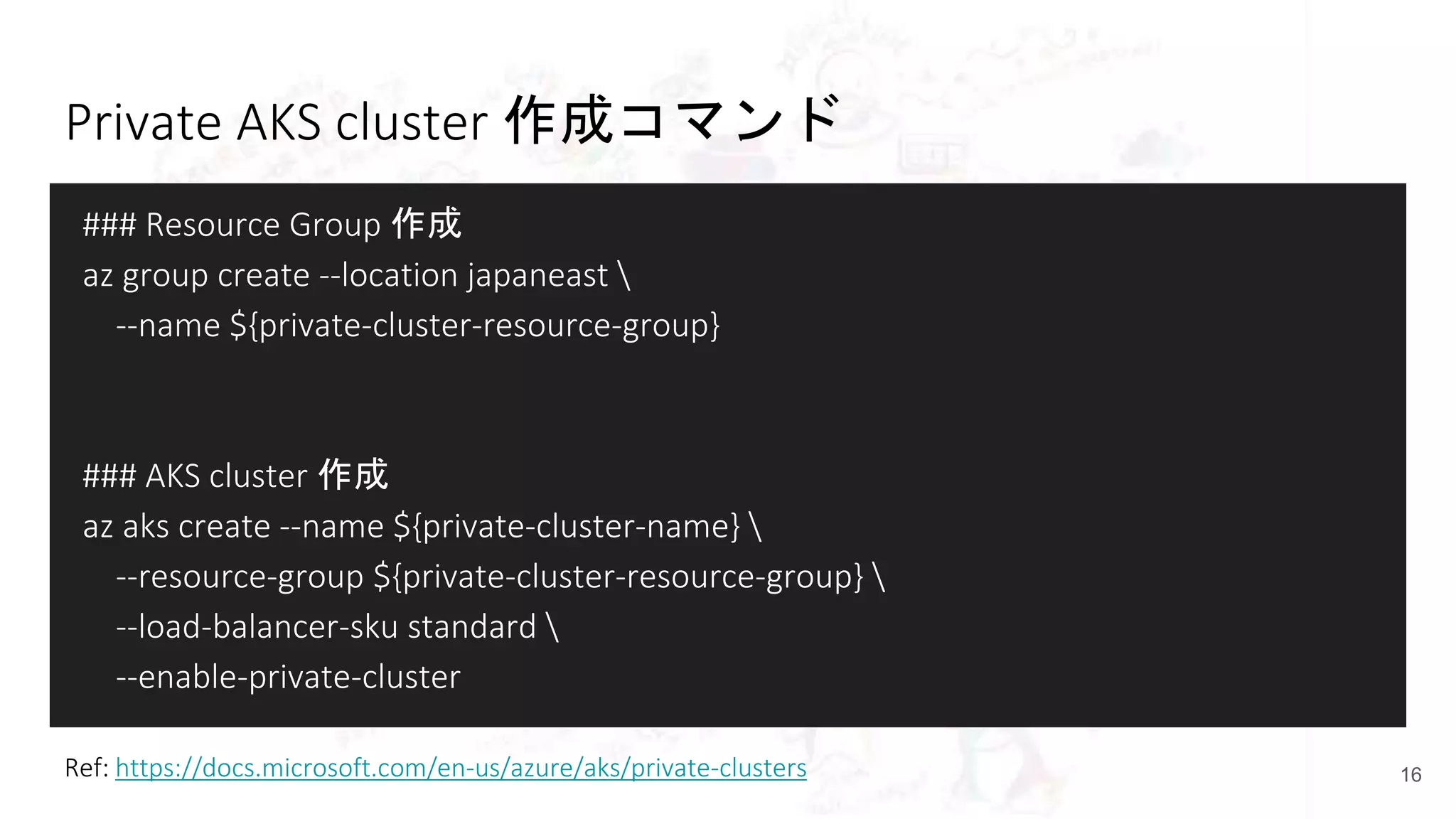

16. Private AKS cluster 作成コマンド
### Resource Group 作成
az group create --location japaneast
--name ${private-cluster-resource-group}
### AKS cluster 作成
az aks create --name ${private-cluster-name}
--resource-group ${private-cluster-resource-group}
--load-balancer-sku standard
--enable-private-cluster
16Ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters

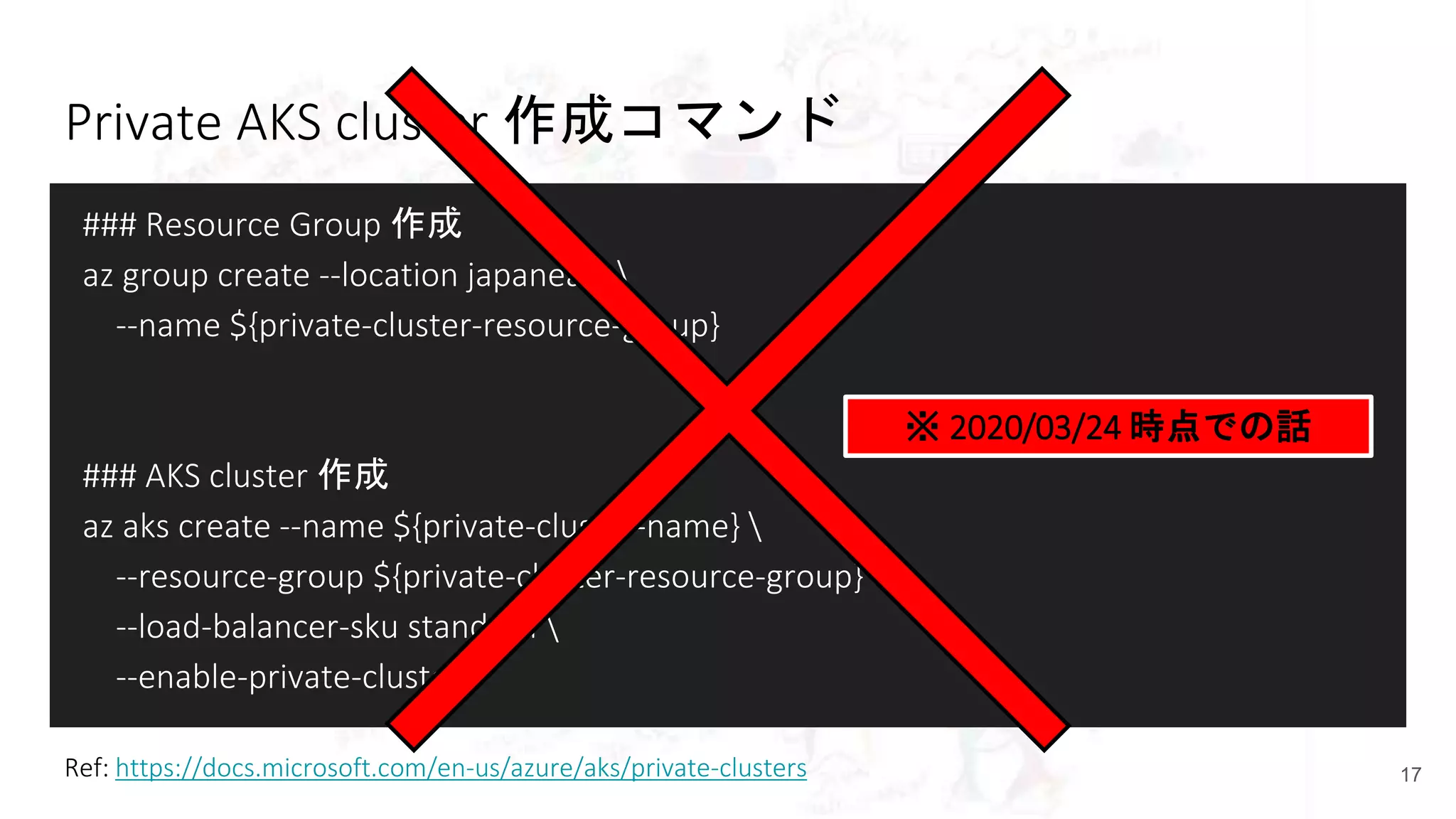

17. Private AKS cluster 作成コマンド
### Resource Group 作成
az group create --location japaneast
--name ${private-cluster-resource-group}
### AKS cluster 作成
az aks create --name ${private-cluster-name}
--resource-group ${private-cluster-resource-group}
--load-balancer-sku standard
--enable-private-cluster
17Ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters
※ 2020/03/24 時点での話

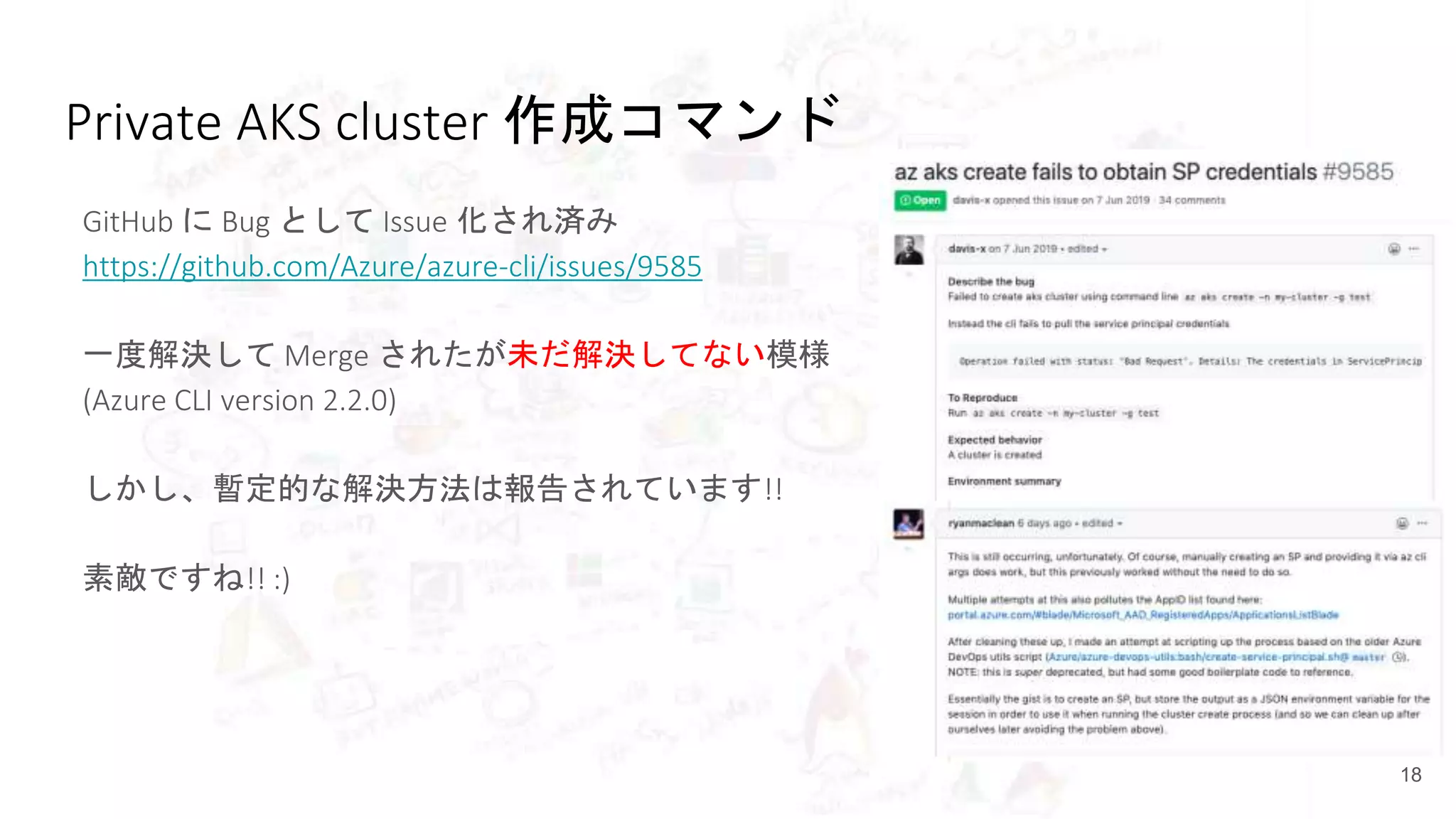

18. Private AKS cluster 作成コマンド
18
GitHub に Bug として Issue 化され済み
https://github.com/Azure/azure-cli/issues/9585
一度解決して Merge されたが未だ解決してない模様
(Azure CLI version 2.2.0)
しかし、暫定的な解決方法は報告されています!!
素敵ですね!! :)

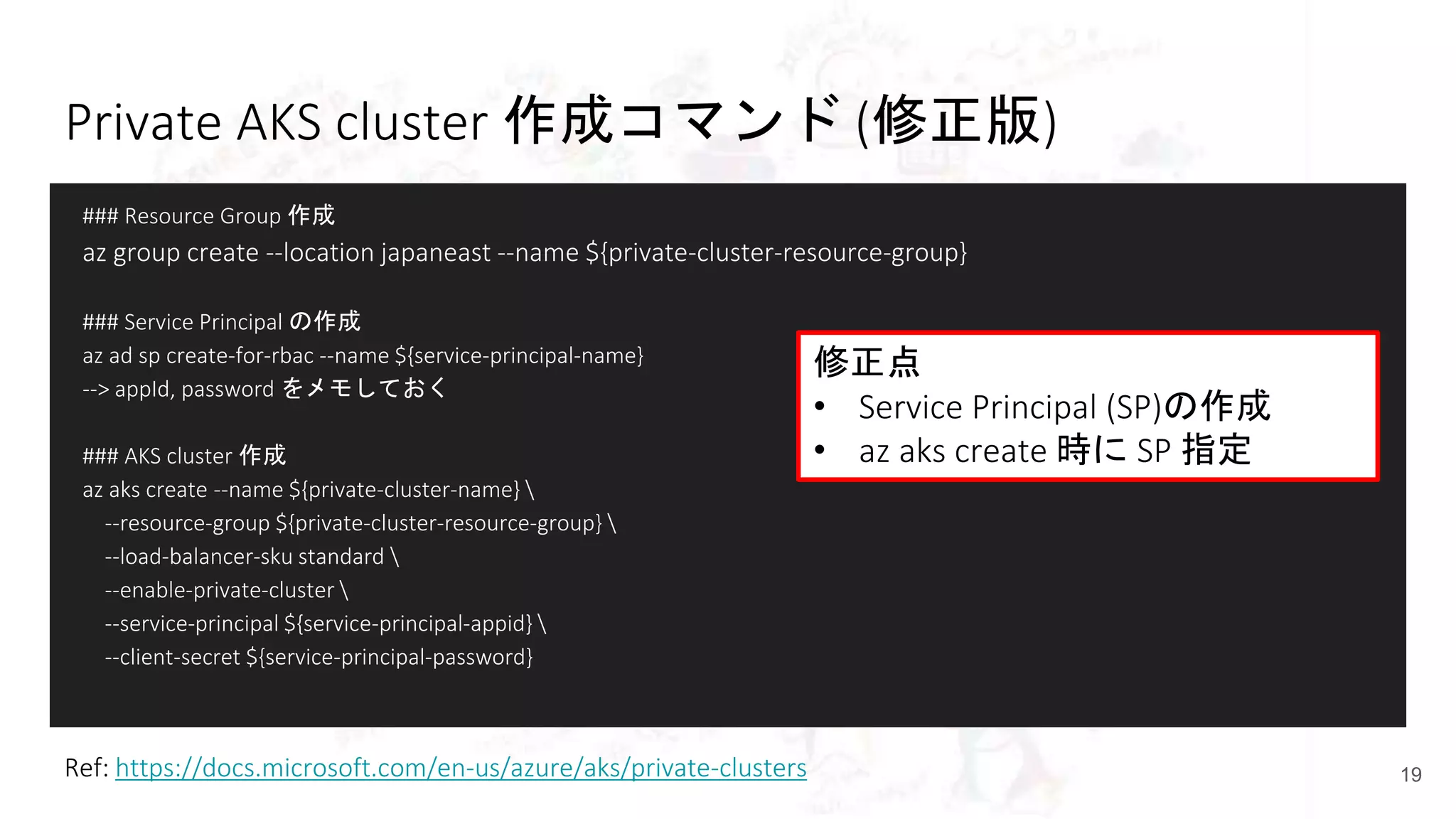

19. Private AKS cluster 作成コマンド (修正版)
### Resource Group 作成
az group create --location japaneast --name ${private-cluster-resource-group}
### Service Principal の作成
az ad sp create-for-rbac --name ${service-principal-name}
--> appId, password をメモしておく
### AKS cluster 作成
az aks create --name ${private-cluster-name}
--resource-group ${private-cluster-resource-group}
--load-balancer-sku standard
--enable-private-cluster
--service-principal ${service-principal-appid}
--client-secret ${service-principal-password}
19Ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters
修正点
• Service Principal (SP)の作成
• az aks create 時に SP 指定

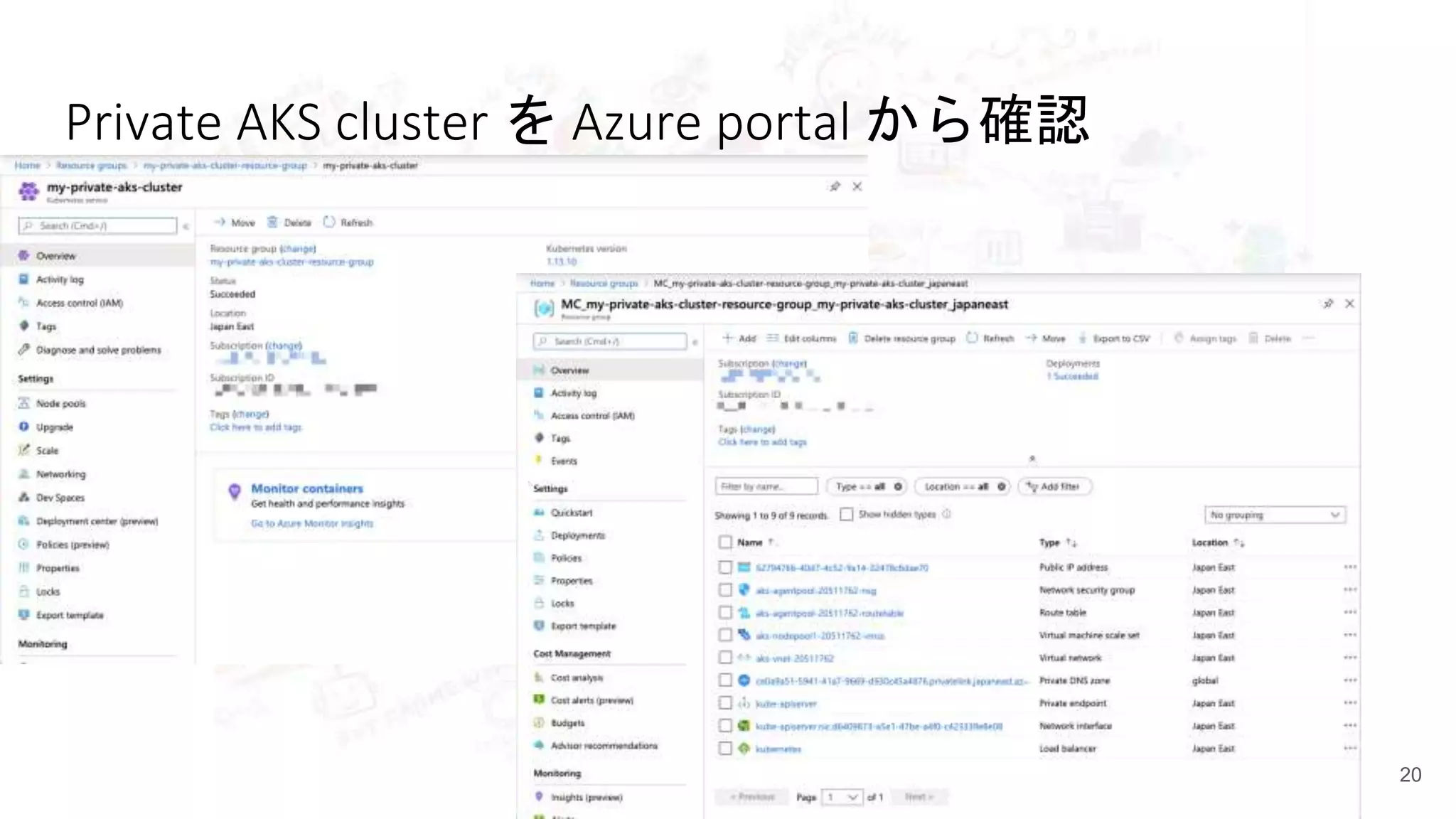

20. Private AKS cluster を Azure portal から確認
20

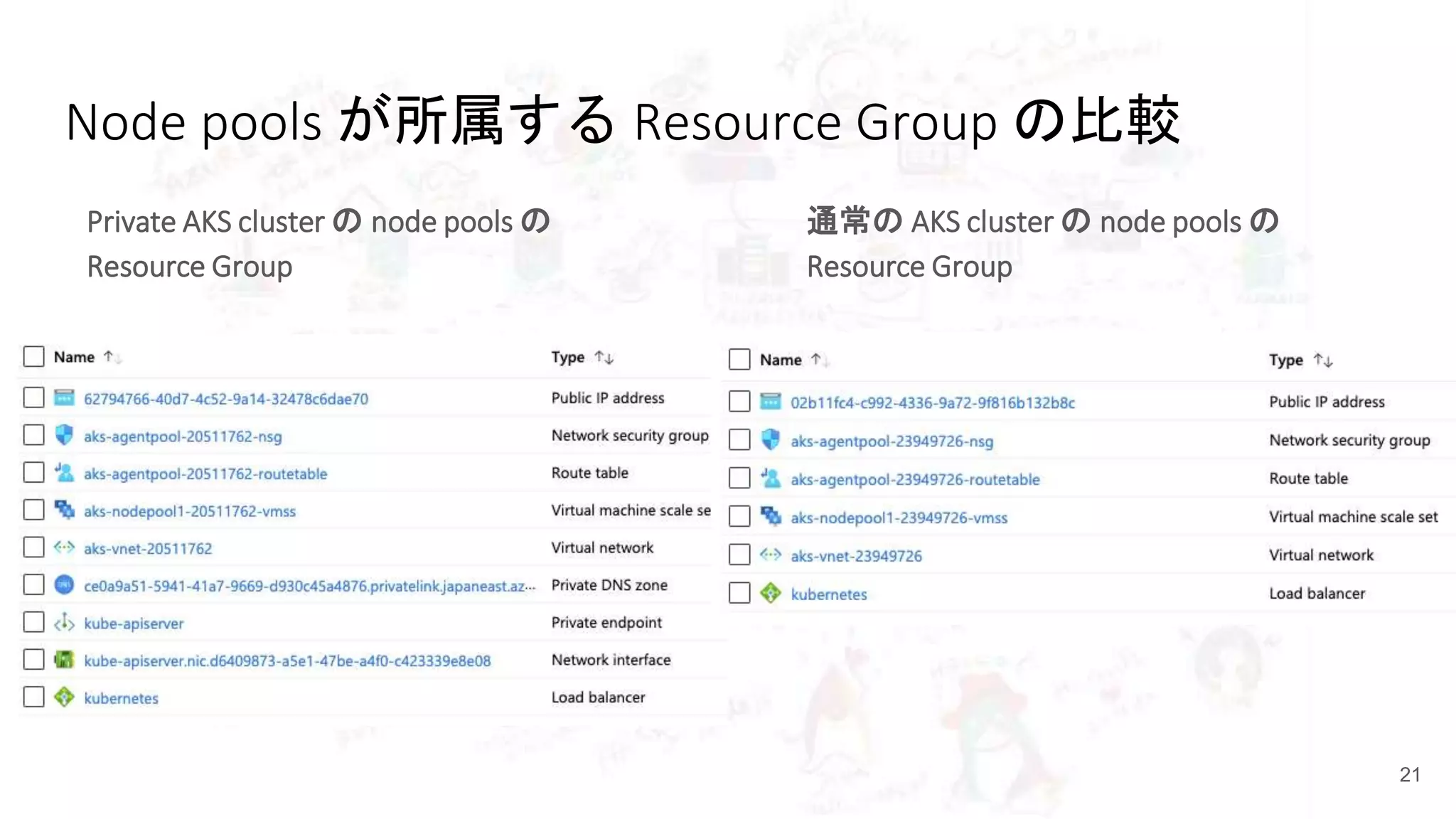

21. Node pools が所属する Resource Group の比較
Private AKS cluster の node pools の
Resource Group
通常の AKS cluster の node pools の
Resource Group
21

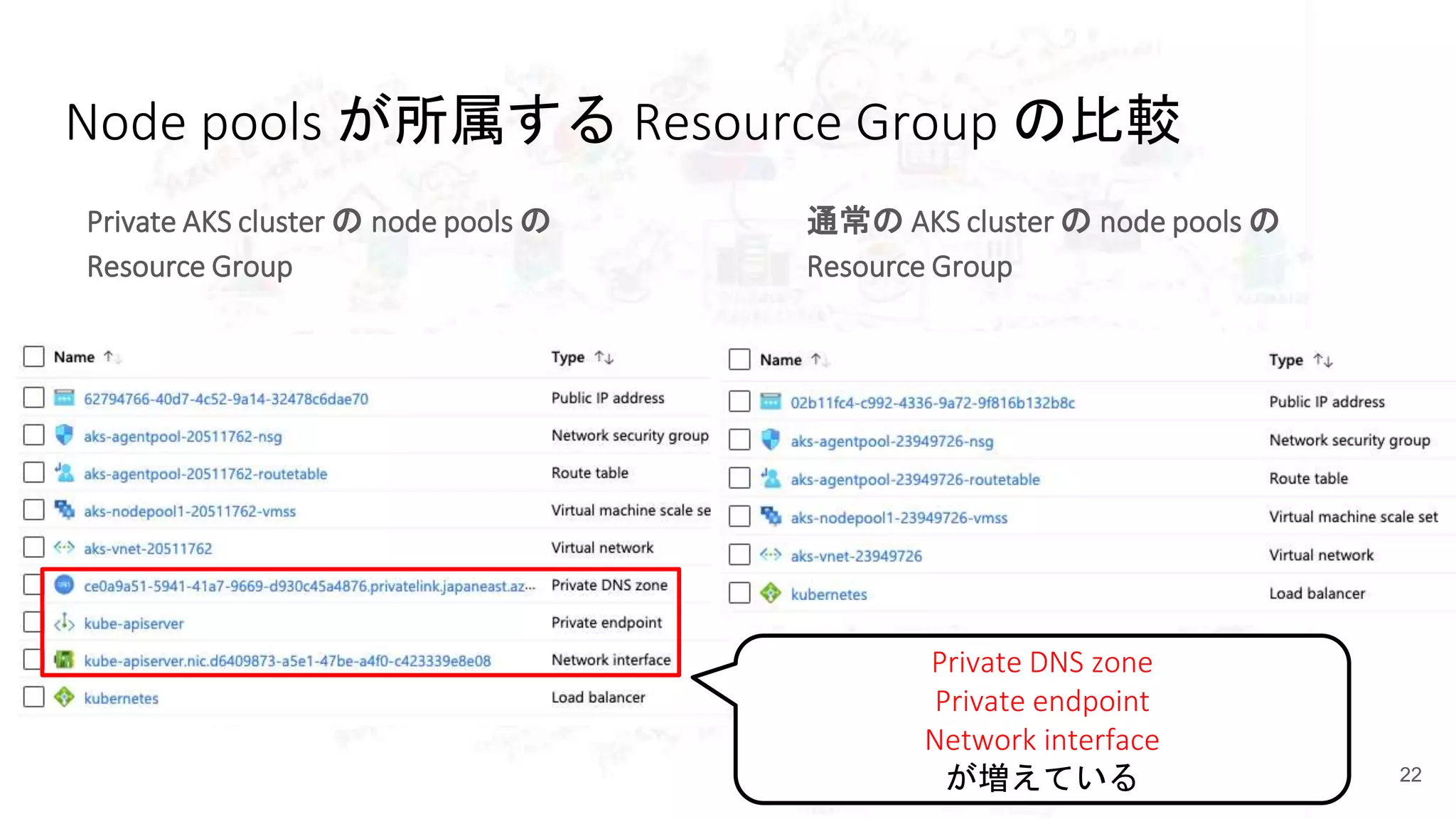

22. Node pools が所属する Resource Group の比較
Private AKS cluster の node pools の
Resource Group
通常の AKS cluster の node pools の
Resource Group
22
Private DNS zone
Private endpoint
Network interface
が増えている

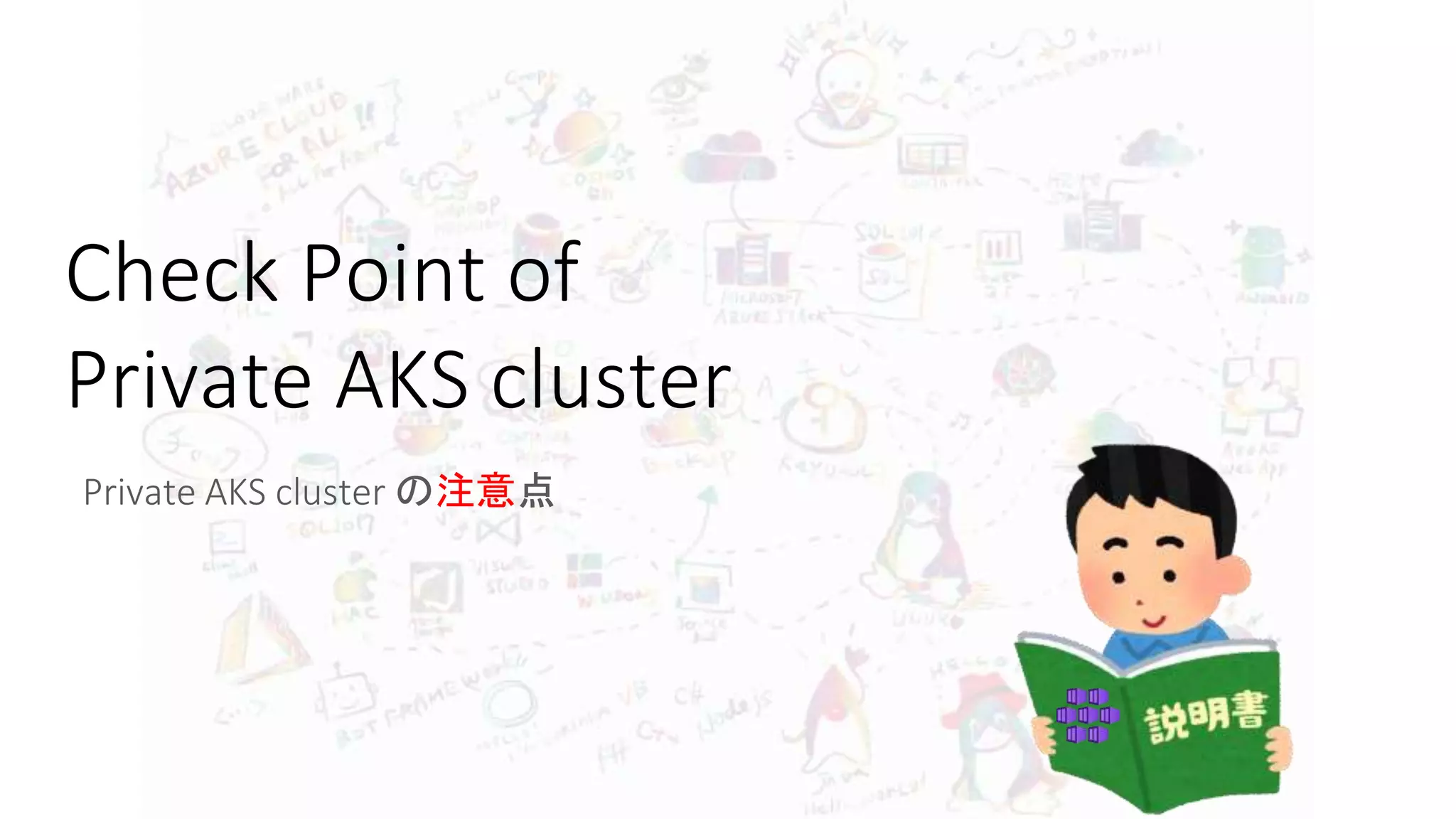

23. Check Point of
Private AKS cluster
Private AKS cluster の注意点

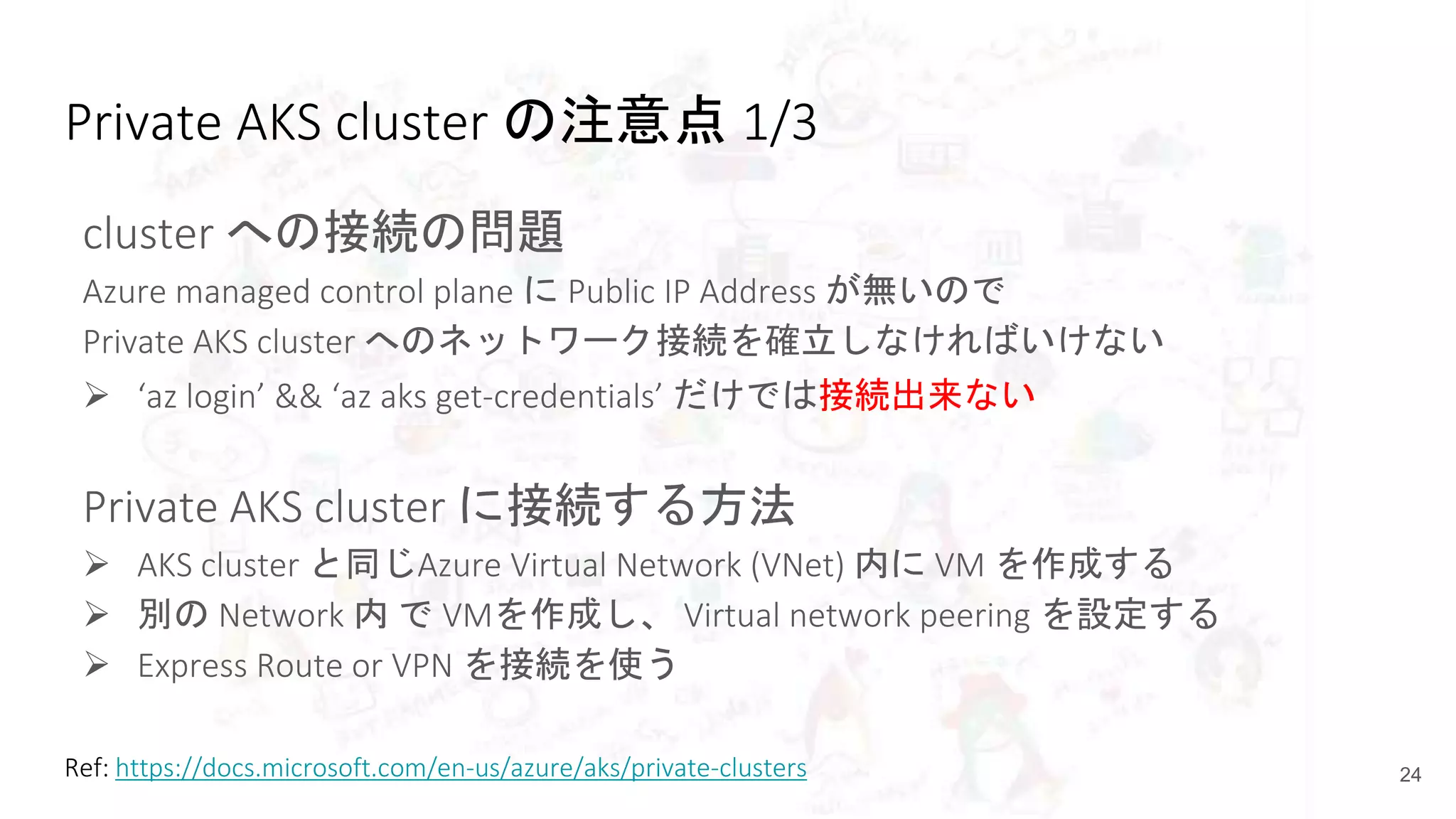

24. Private AKS cluster の注意点 1/3
cluster への接続の問題
Azure managed control plane に Public IP Address が無いので
Private AKS cluster へのネットワーク接続を確立しなければいけない
 ‘az login’ && ‘az aks get-credentials’ だけでは接続出来ない
Private AKS cluster に接続する方法
 AKS cluster と同じAzure Virtual Network (VNet) 内に VM を作成する
 別の Network 内 で VMを作成し、 Virtual network peering を設定する
 Express Route or VPN を接続を使う
24Ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters

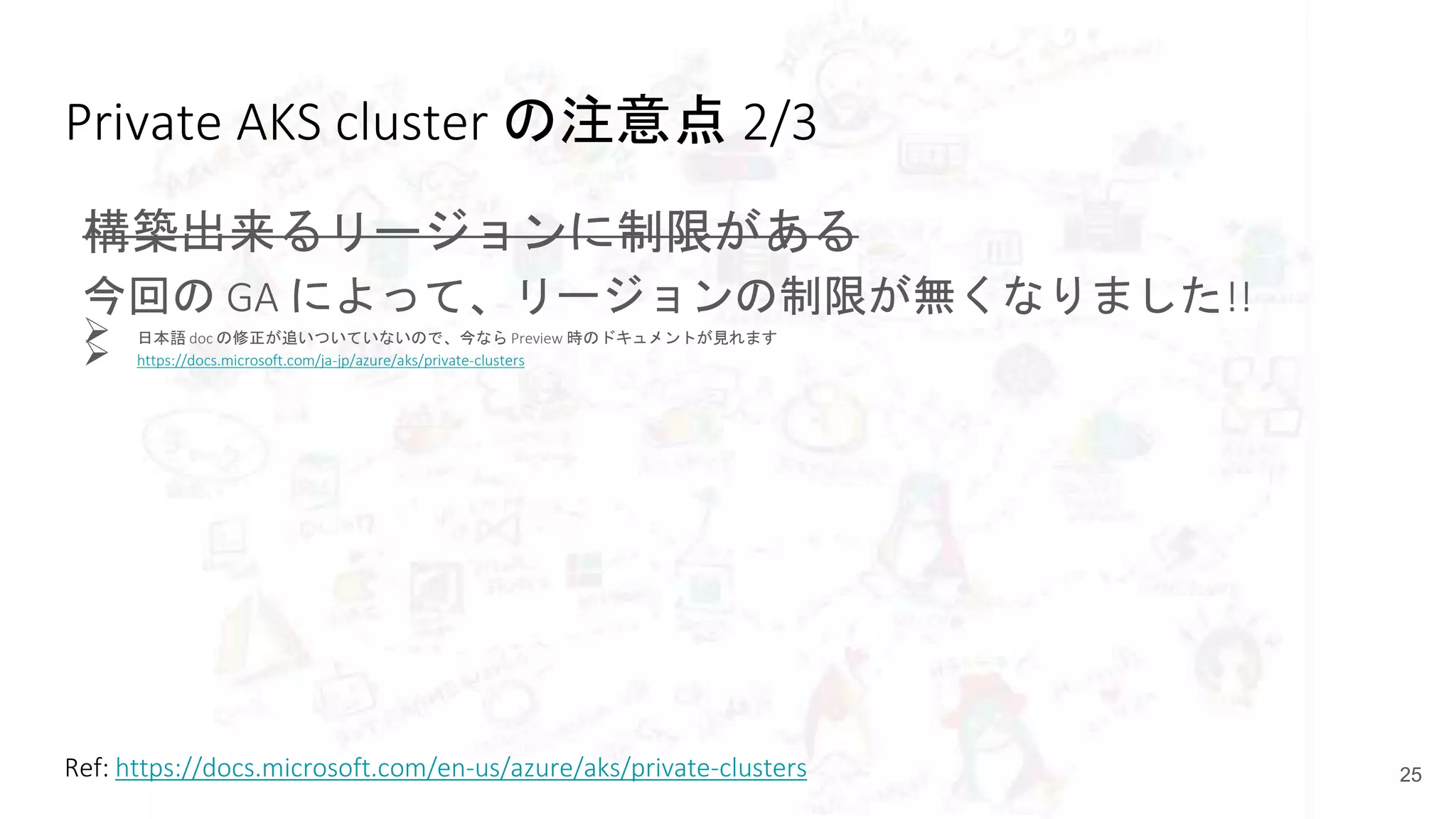

25. Private AKS cluster の注意点 2/3
構築出来るリージョンに制限がある
今回の GA によって、リージョンの制限が無くなりました!!
 日本語 doc の修正が追いついていないので、今なら Preview 時のドキュメントが見れます
 https://docs.microsoft.com/ja-jp/azure/aks/private-clusters
25Ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters

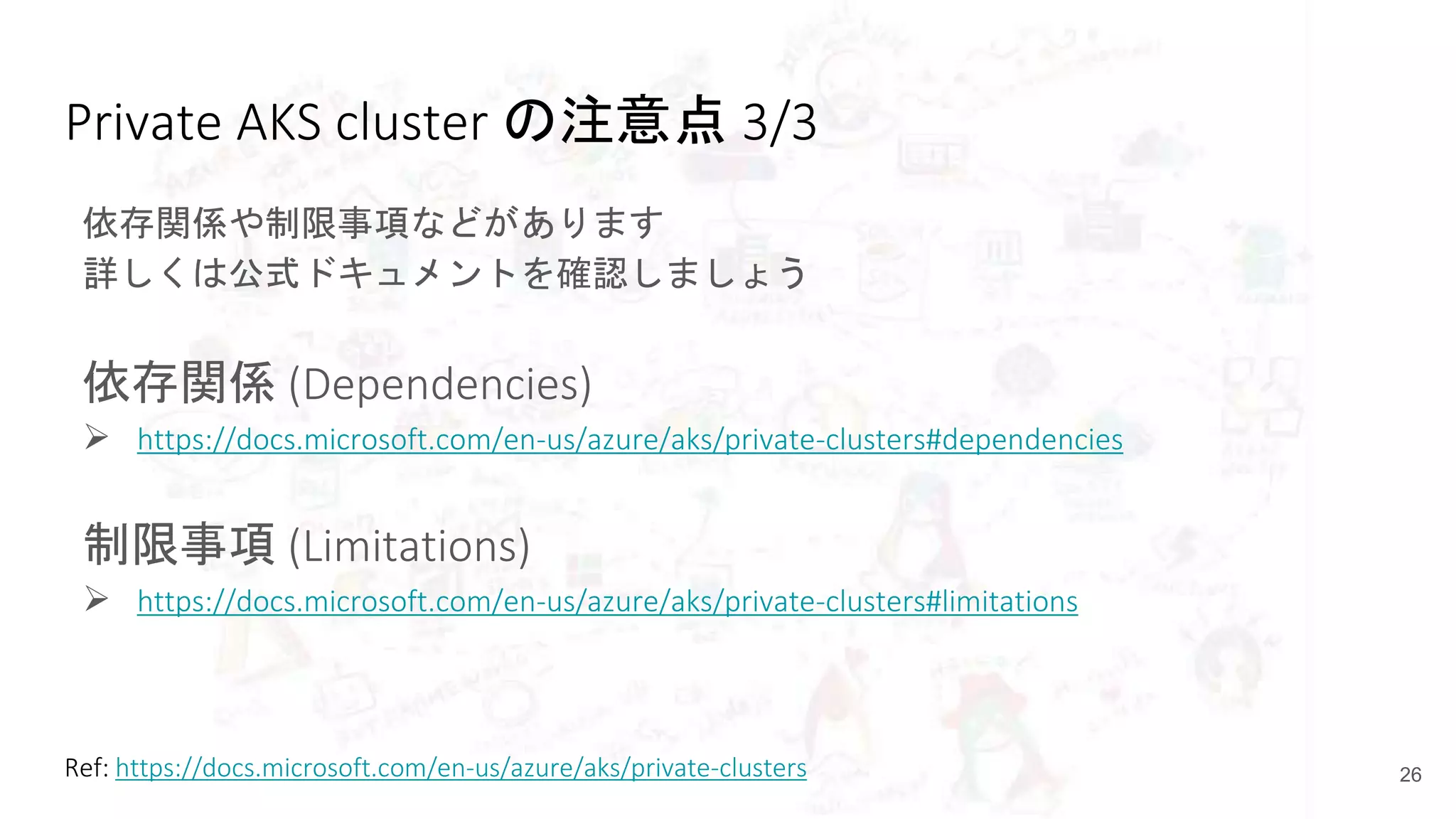

26. Private AKS cluster の注意点 3/3
依存関係や制限事項などがあります
詳しくは公式ドキュメントを確認しましょう
依存関係 (Dependencies)
 https://docs.microsoft.com/en-us/azure/aks/private-clusters#dependencies
制限事項 (Limitations)
 https://docs.microsoft.com/en-us/azure/aks/private-clusters#limitations
26Ref: https://docs.microsoft.com/en-us/azure/aks/private-clusters

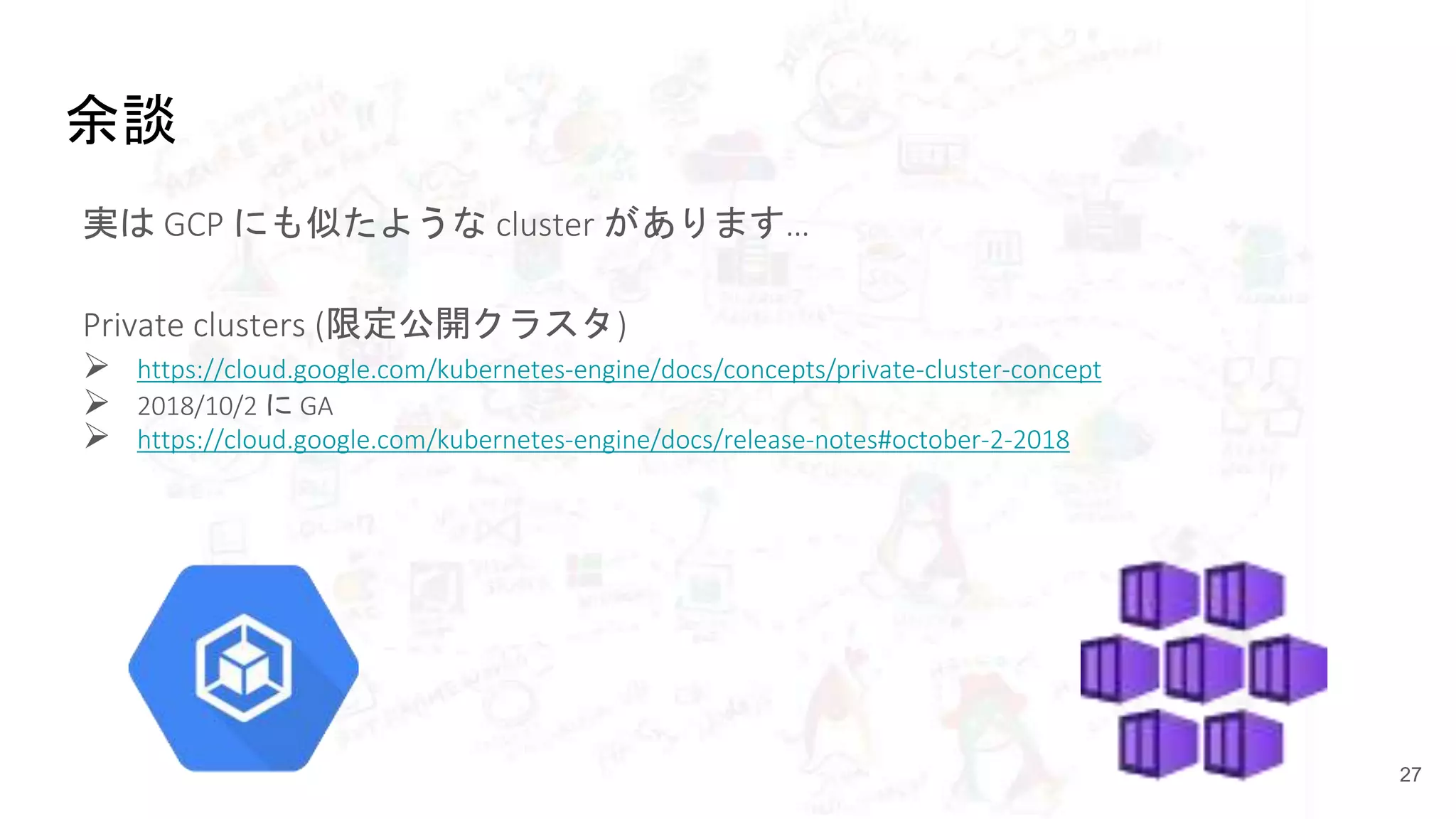

27. 余談
実は GCP にも似たような cluster があります…
Private clusters (限定公開クラスタ)
 https://cloud.google.com/kubernetes-engine/docs/concepts/private-cluster-concept
 2018/10/2 に GA
 https://cloud.google.com/kubernetes-engine/docs/release-notes#october-2-2018
27

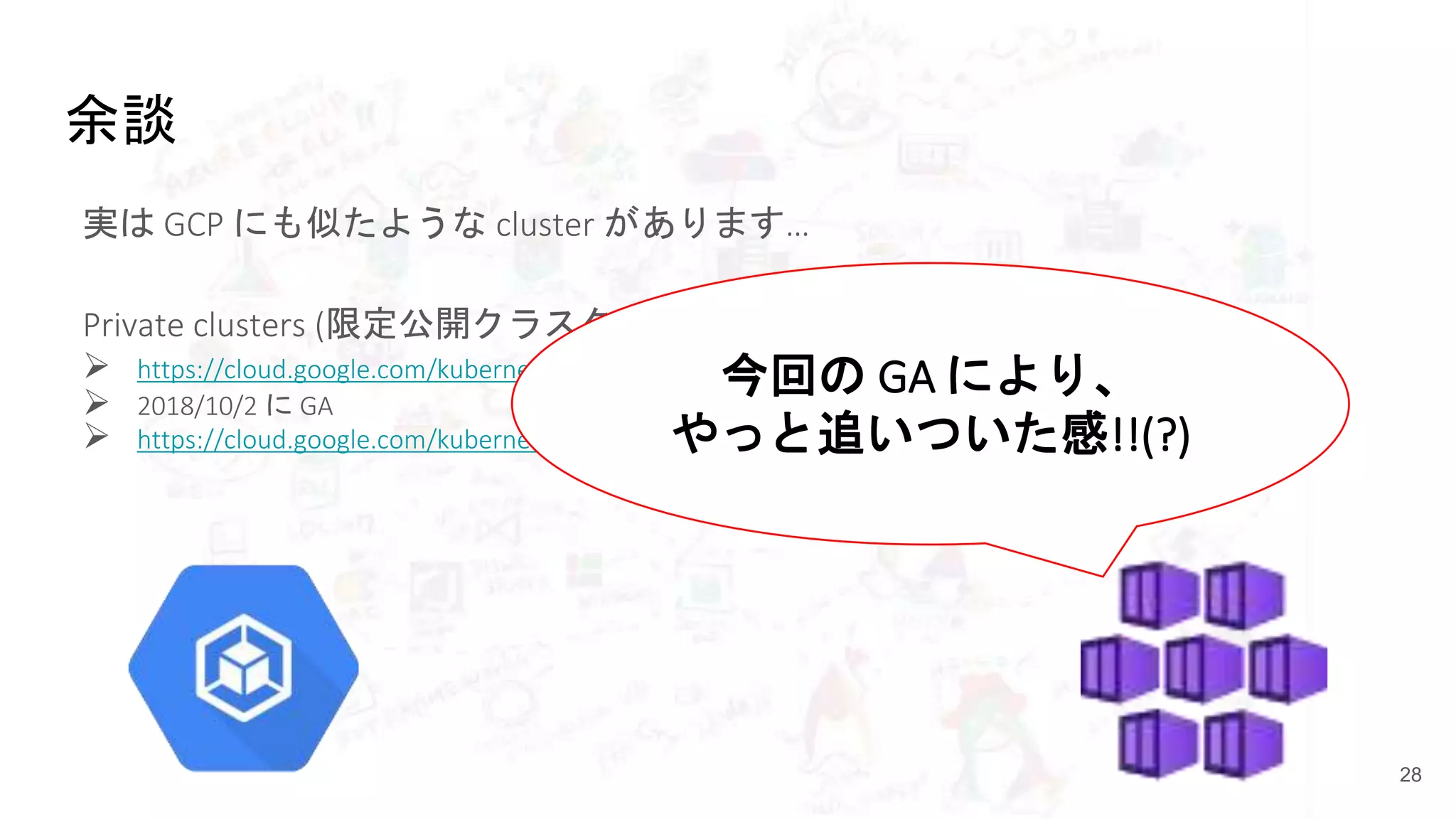

28. 余談
実は GCP にも似たような cluster があります…
Private clusters (限定公開クラスタ)
 https://cloud.google.com/kubernetes-engine/docs/concepts/private-cluster-concept
 2018/10/2 に GA
 https://cloud.google.com/kubernetes-engine/docs/release-notes#october-2-2018
28
今回の GA により、
やっと追いついた感!!(?)

29. New Feature
個人的に注目している新機能をご紹介

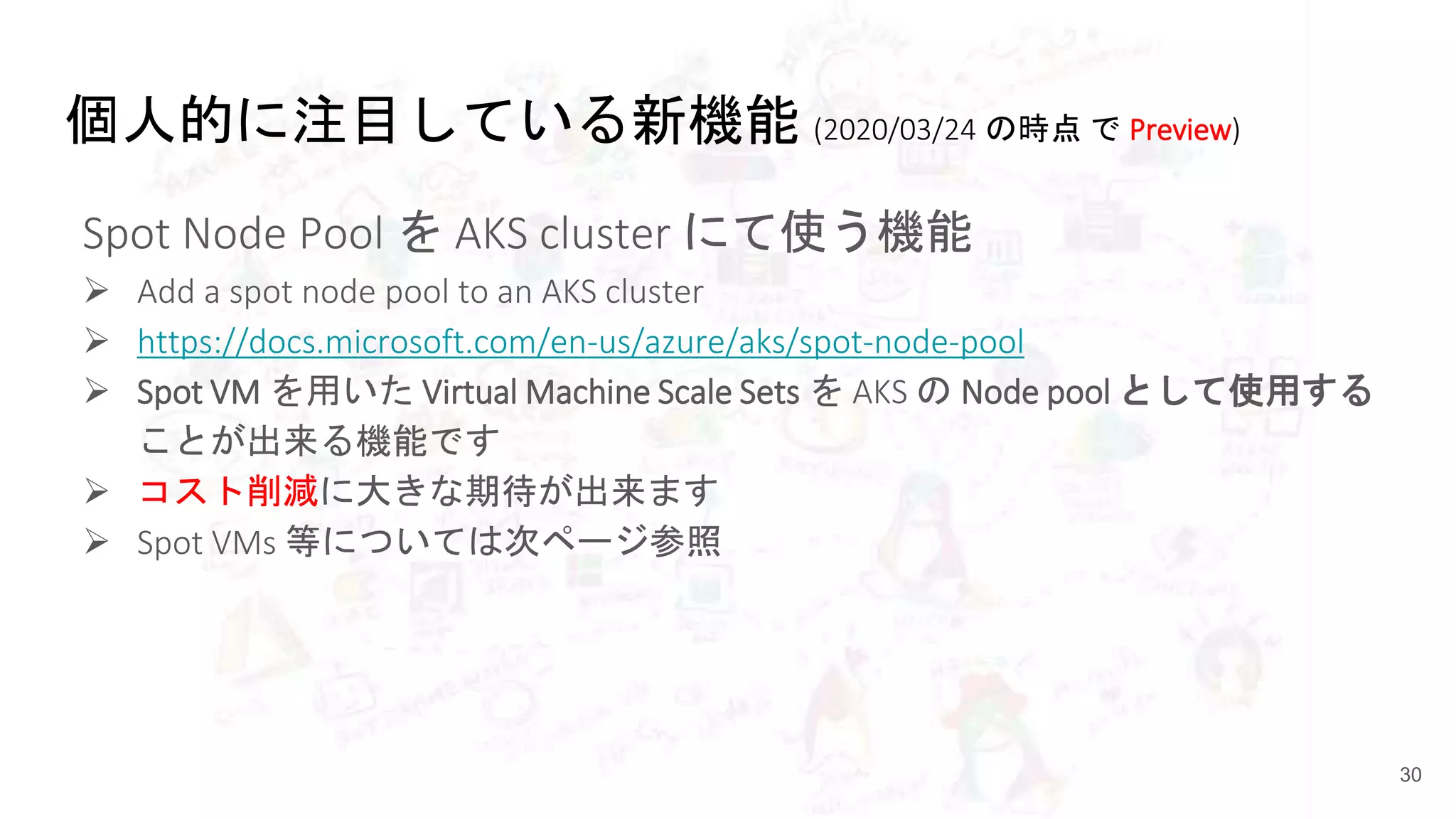

30. 個人的に注目している新機能 (2020/03/24 の時点 で Preview)
Spot Node Pool を AKS cluster にて使う機能
 Add a spot node pool to an AKS cluster
 https://docs.microsoft.com/en-us/azure/aks/spot-node-pool
 Spot VM を用いた Virtual Machine Scale Sets を AKS の Node pool として使用する
ことが出来る機能です
 コスト削減に大きな期待が出来ます
 Spot VMs 等については次ページ参照
30

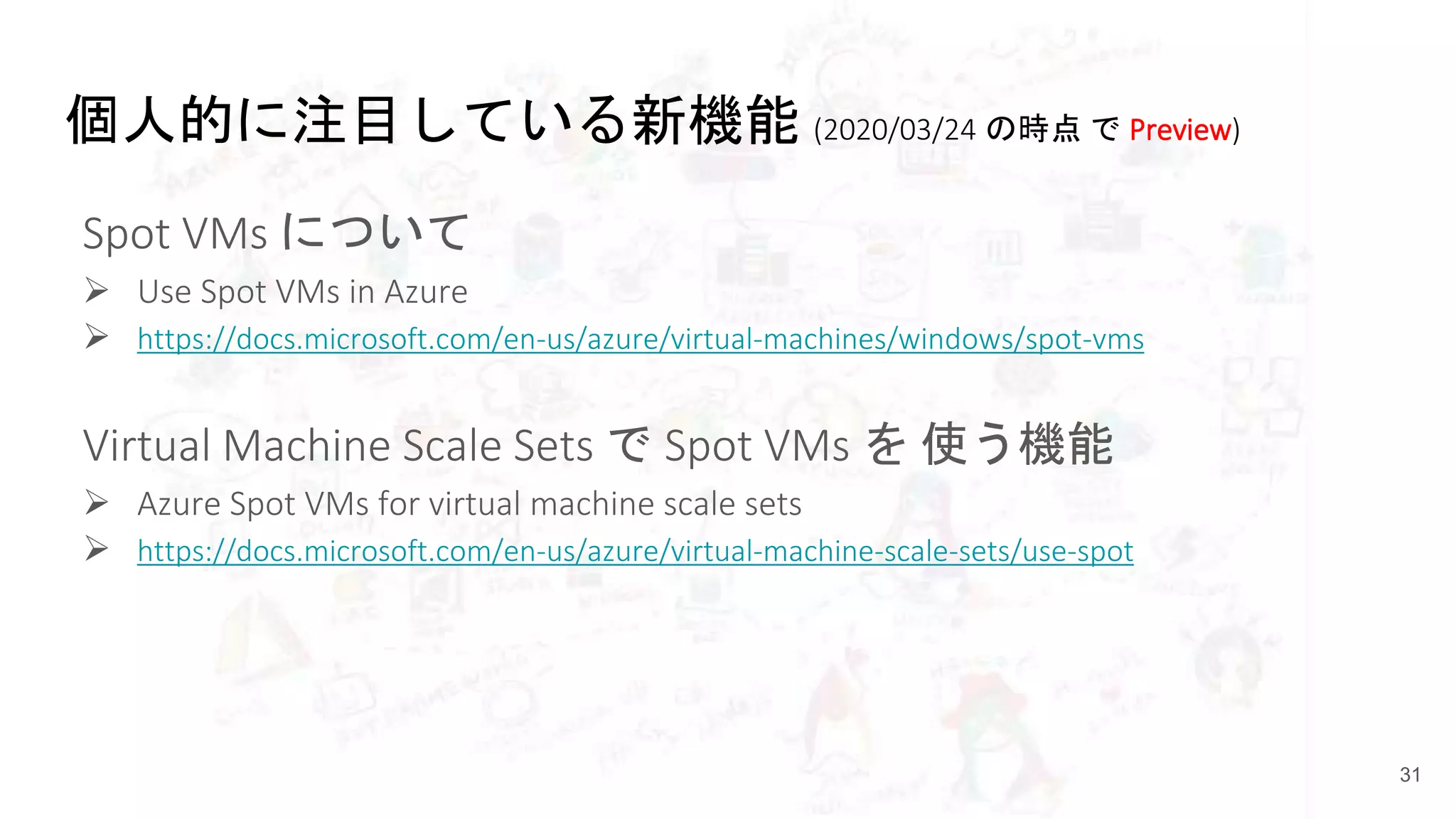

31. 個人的に注目している新機能 (2020/03/24 の時点 で Preview)
Spot VMs について
 Use Spot VMs in Azure
 https://docs.microsoft.com/en-us/azure/virtual-machines/windows/spot-vms
Virtual Machine Scale Sets で Spot VMs を 使う機能
 Azure Spot VMs for virtual machine scale sets
 https://docs.microsoft.com/en-us/azure/virtual-machine-scale-sets/use-spot
31

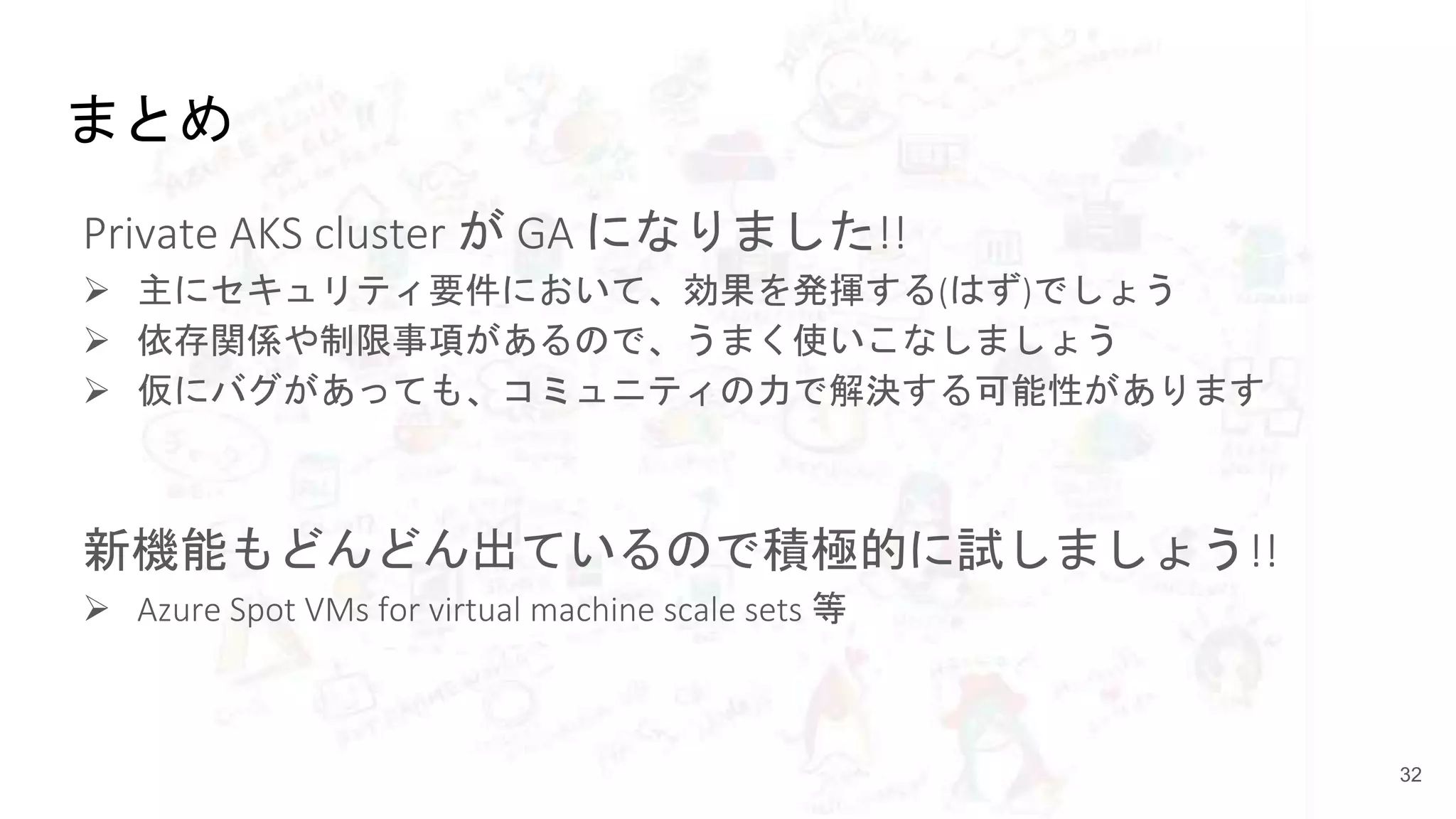

32. まとめ
Private AKS cluster が GA になりました!!
 主にセキュリティ要件において、効果を発揮する(はず)でしょう
 依存関係や制限事項があるので、うまく使いこなしましょう
 仮にバグがあっても、コミュニティの力で解決する可能性があります
新機能もどんどん出ているので積極的に試しましょう!!
 Azure Spot VMs for virtual machine scale sets 等
32

33. Enjoy AKS !! ;)
♬
♬
♪
♪
♪
♬

34. 34

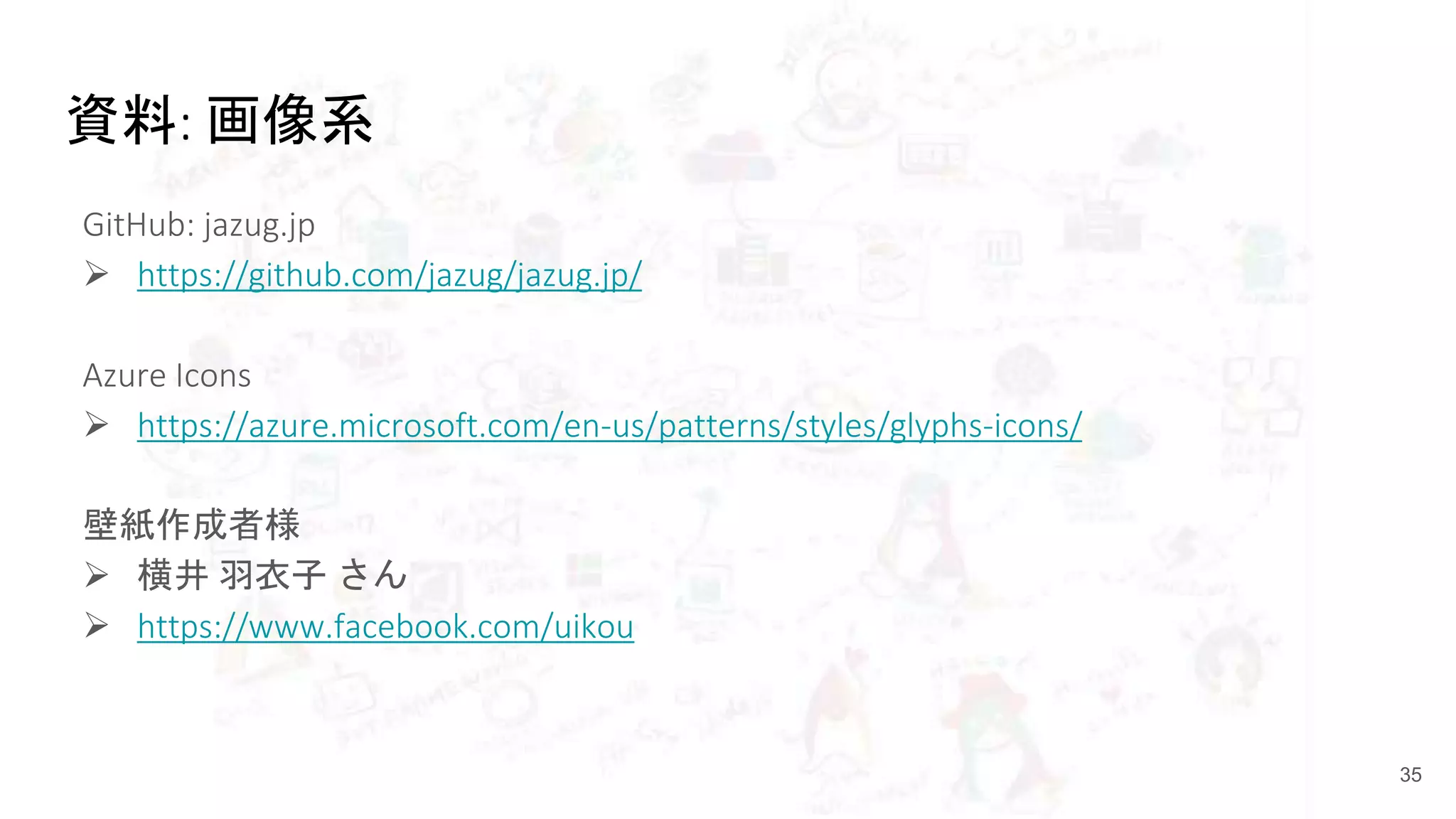

35. 資料: 画像系
GitHub: jazug.jp
 https://github.com/jazug/jazug.jp/
Azure Icons
 https://azure.microsoft.com/en-us/patterns/styles/glyphs-icons/
壁紙作成者様
 横井 羽衣子 さん
 https://www.facebook.com/uikou
35

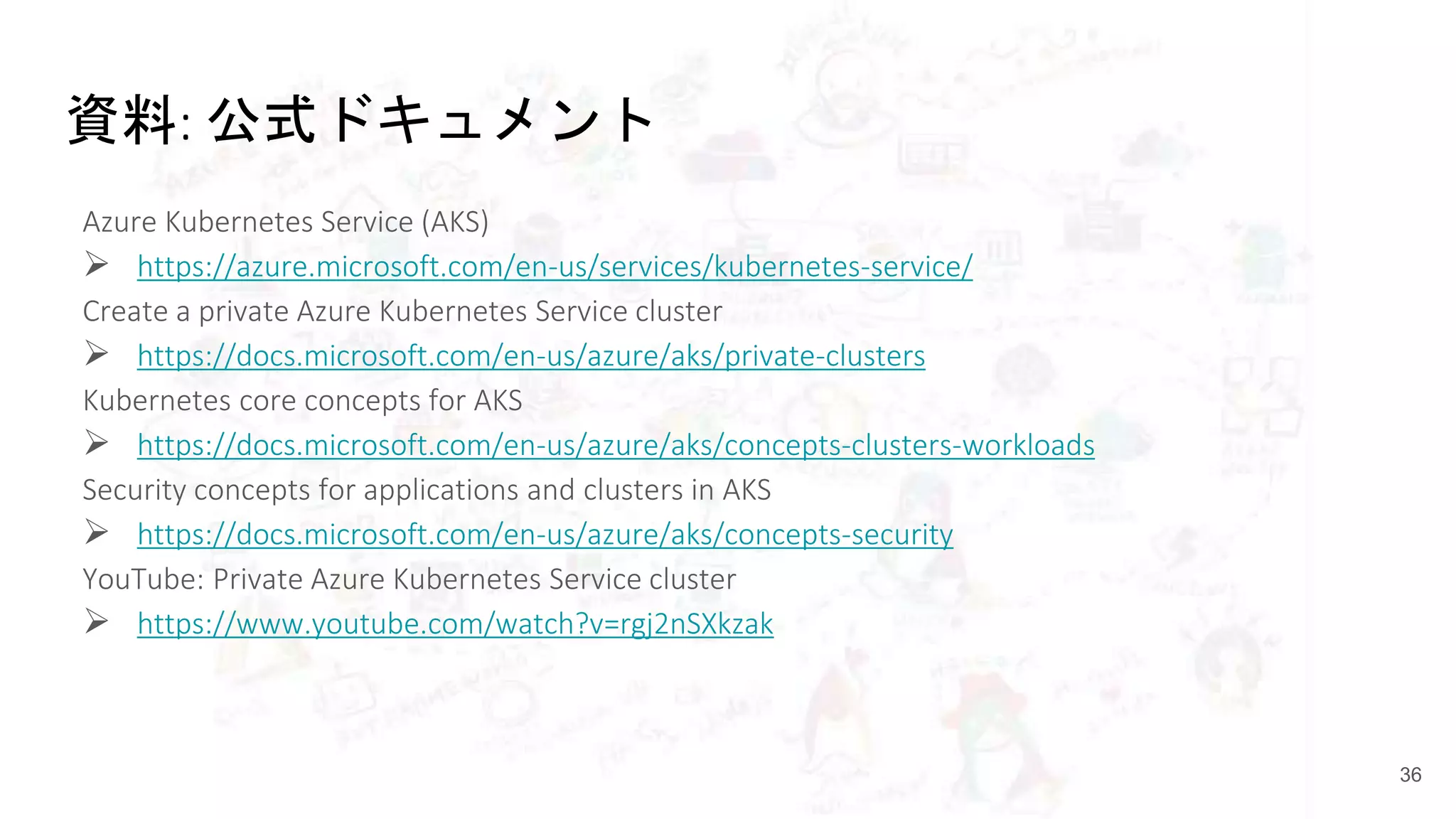

36. 資料: 公式ドキュメント
Azure Kubernetes Service (AKS)
 https://azure.microsoft.com/en-us/services/kubernetes-service/
Create a private Azure Kubernetes Service cluster
 https://docs.microsoft.com/en-us/azure/aks/private-clusters
Kubernetes core concepts for AKS
 https://docs.microsoft.com/en-us/azure/aks/concepts-clusters-workloads
Security concepts for applications and clusters in AKS
 https://docs.microsoft.com/en-us/azure/aks/concepts-security
YouTube: Private Azure Kubernetes Service cluster
 https://www.youtube.com/watch?v=rgj2nSXkzak
36

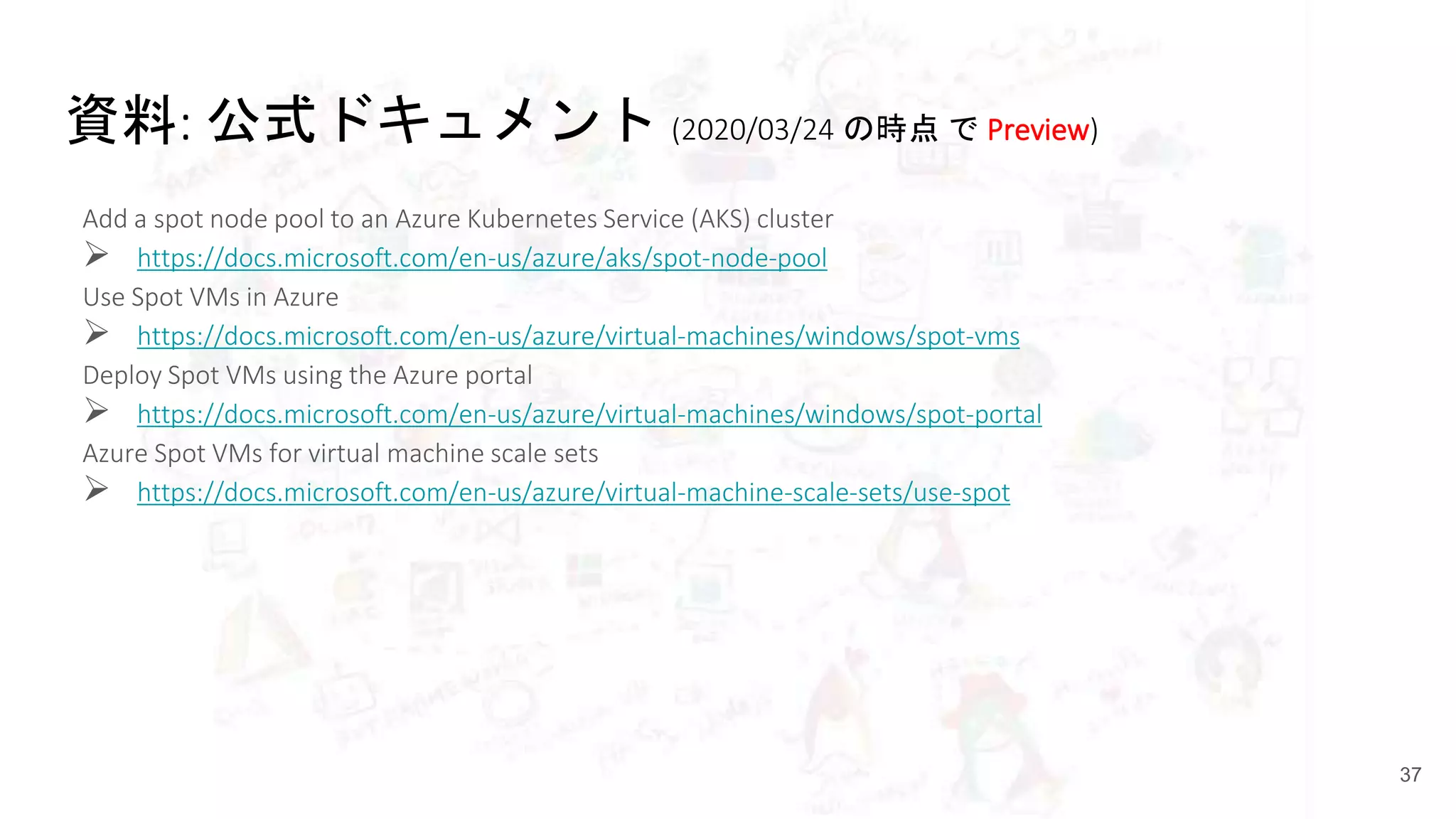

37. 資料: 公式ドキュメント (2020/03/24 の時点 で Preview)
Add a spot node pool to an Azure Kubernetes Service (AKS) cluster
 https://docs.microsoft.com/en-us/azure/aks/spot-node-pool
Use Spot VMs in Azure
 https://docs.microsoft.com/en-us/azure/virtual-machines/windows/spot-vms
Deploy Spot VMs using the Azure portal
 https://docs.microsoft.com/en-us/azure/virtual-machines/windows/spot-portal
Azure Spot VMs for virtual machine scale sets
 https://docs.microsoft.com/en-us/azure/virtual-machine-scale-sets/use-spot
37

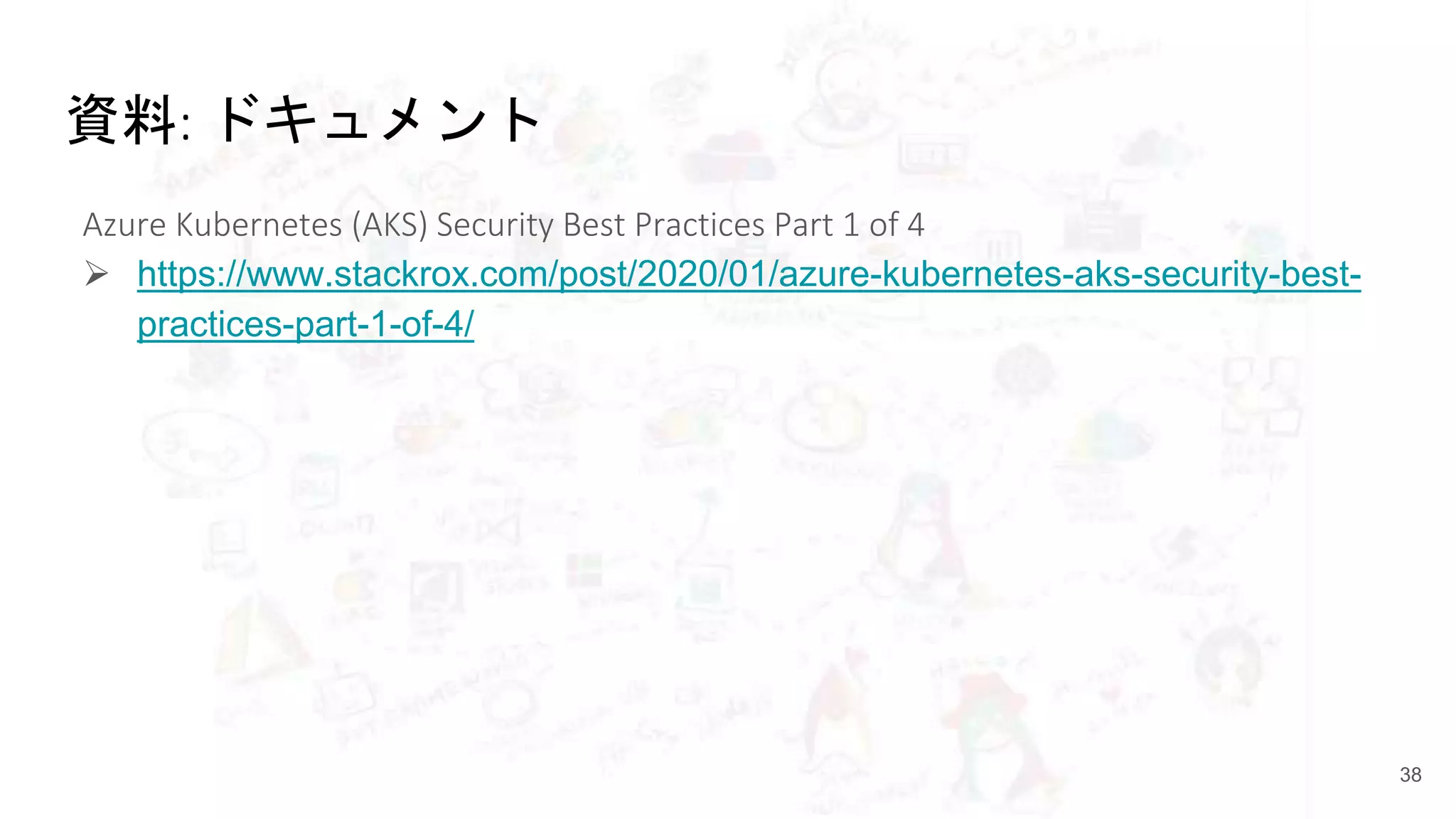

38. 資料: ドキュメント
Azure Kubernetes (AKS) Security Best Practices Part 1 of 4
 https://www.stackrox.com/post/2020/01/azure-kubernetes-aks-security-best-
practices-part-1-of-4/
38

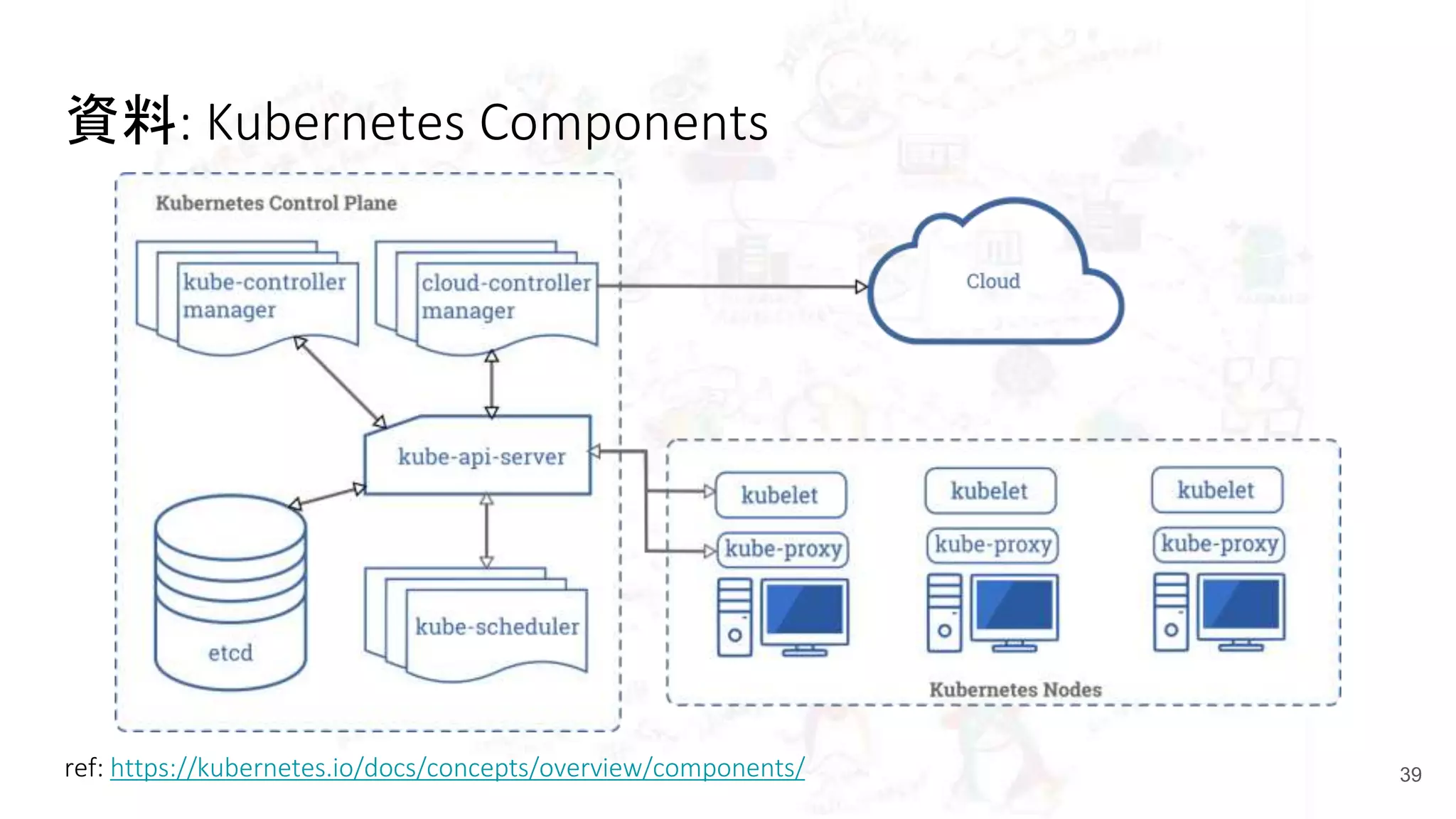

39. 資料: Kubernetes Components
39ref: https://kubernetes.io/docs/concepts/overview/components/
