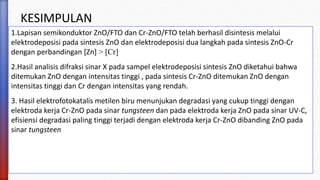

![KESIMPULAN
1.Lapisan semikonduktor ZnO/FTO dan Cr-ZnO/FTO telah berhasil disintesis melalui
elektrodeposisi pada sintesis ZnO dan elektrodeposisi dua langkah pada sintesis ZnO-Cr
dengan perbandingan [Zn] > [Cr]
2.Hasil analisis difraksi sinar X pada sampel elektrodeposisi sintesis ZnO diketahui bahwa
ditemukan ZnO dengan intensitas tinggi , pada sintesis Cr-ZnO ditemukan ZnO dengan
intensitas tinggi dan Cr dengan intensitas yang rendah.
3. Hasil elektrofotokatalis metilen biru menunjukan degradasi yang cukup tinggi dengan
elektroda kerja Cr-ZnO pada sinar tungsteen dan pada elektroda kerja ZnO pada sinar UV-C,
efisiensi degradasi paling tinggi terjadi dengan elektroda kerja Cr-ZnO dibanding ZnO pada
sinar tungsteen](https://image.slidesharecdn.com/80af8f14-2aa2-4c4a-ba7e-11430fbc5530-160630155541/85/PPT-SIDANG-alvis-14-320.jpg)
PPT SIDANG alvis

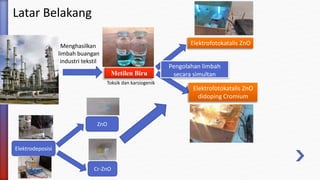

- 2. Latar Belakang Metilen Biru Menghasilkan limbahbuangan industri tekstil Pengolahan limbah secara simultan Elektrofotokatalis ZnO Elektrofotokatalis ZnO didoping Cromium Toksik dan karsiogenik Elektrodeposisi ZnO Cr-ZnO

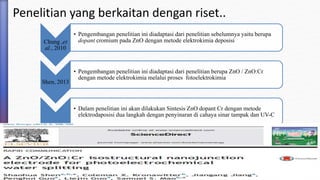

- 3. Penelitian yang berkaitandengan riset.. Chung ,et al., 2010 • Pengembangan penelitian ini diadaptasi dari penelitian sebelumnya yaitu berupa dopant cromium pada ZnO dengan metode elektrokimia deposisi Shen, 2013 • Pengembangan penelitian ini diadaptasi dari penelitian berupa ZnO / ZnO:Cr dengan metode elektrokimia melalui proses fotoelektrokimia • Dalam penelitian ini akan dilakukan Sintesis ZnO dopant Cr dengan metode elektrodaposisi dua langkah dengan penyinaran di cahaya sinar tampak dan UV-C

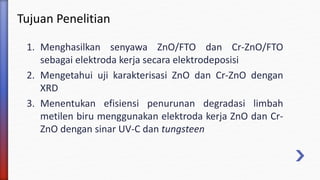

- 4. Tujuan Penelitian 1. Menghasilkansenyawa ZnO/FTO dan Cr-ZnO/FTO sebagai elektroda kerja secara elektrodeposisi 2. Mengetahui uji karakterisasi ZnO dan Cr-ZnO dengan XRD 3. Menentukan efisiensi penurunan degradasi limbah metilen biru menggunakan elektroda kerja ZnO dan Cr- ZnO dengan sinar UV-C dan tungsteen

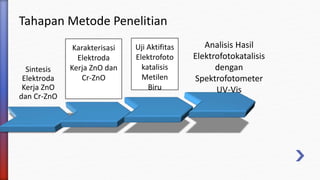

- 5. Tahapan Metode Penelitian Sintesis Elektroda KerjaZnO dan Cr-ZnO Karakterisasi Elektroda Kerja ZnO dan Cr-ZnO Uji Aktifitas Elektrofoto katalisis Metilen Biru Analisis Hasil Elektrofotokatalisis dengan Spektrofotometer UV-Vis

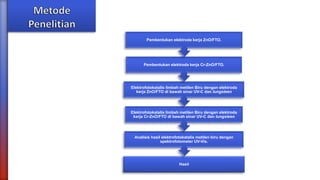

- 6. Hasil Analisis hasil elektrofotokatalismetilen biru dengan spektrofotometer UV-Vis. Elektrofotokatalis limbah metilen Biru dengan elektroda kerja Cr-ZnO/FTO di bawah sinar UV-C dan tungsteen Elektrofotokatalis limbah metilen Biru dengan elektroda kerja ZnO/FTO di bawah sinar UV-C dan tungsteen Pembentukan elektroda kerja Cr-ZnO/FTO. Pembentukan elektroda kerja ZnO/FTO.

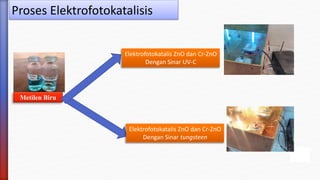

- 7. Proses Elektrofotokatalisis Metilen Biru ElektrofotokatalisZnO dan Cr-ZnO Dengan Sinar UV-C Elektrofotokatalis ZnO dan Cr-ZnO Dengan Sinar tungsteen
- 9.
- 10.

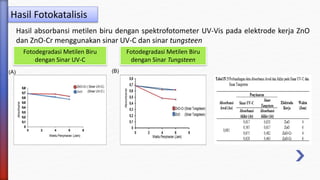

- 12. (A) Hasil Fotokatalisis Hasil absorbansimetilen biru dengan spektrofotometer UV-Vis pada elektrode kerja ZnO dan ZnO-Cr menggunakan sinar UV-C dan sinar tungsteen Fotodegradasi Metilen Biru dengan Sinar UV-C Fotodegradasi Metilen Biru dengan Sinar Tungsteen (B)

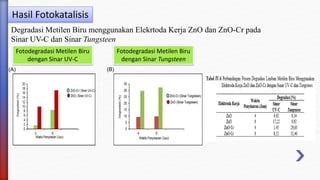

- 13. Hasil Fotokatalisis Fotodegradasi MetilenBiru dengan Sinar UV-C Degradasi Metilen Biru menggunakan Elekrtoda Kerja ZnO dan ZnO-Cr pada Sinar UV-C dan Sinar Tungsteen Fotodegradasi Metilen Biru dengan Sinar Tungsteen (A) (B)
- 14. KESIMPULAN 1.Lapisan semikonduktor ZnO/FTOdan Cr-ZnO/FTO telah berhasil disintesis melalui elektrodeposisi pada sintesis ZnO dan elektrodeposisi dua langkah pada sintesis ZnO-Cr dengan perbandingan [Zn] > [Cr] 2.Hasil analisis difraksi sinar X pada sampel elektrodeposisi sintesis ZnO diketahui bahwa ditemukan ZnO dengan intensitas tinggi , pada sintesis Cr-ZnO ditemukan ZnO dengan intensitas tinggi dan Cr dengan intensitas yang rendah. 3. Hasil elektrofotokatalis metilen biru menunjukan degradasi yang cukup tinggi dengan elektroda kerja Cr-ZnO pada sinar tungsteen dan pada elektroda kerja ZnO pada sinar UV-C, efisiensi degradasi paling tinggi terjadi dengan elektroda kerja Cr-ZnO dibanding ZnO pada sinar tungsteen
- 15.

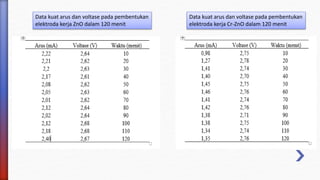

- 20. Data kuat arusdan voltase pada pembentukan elektroda kerja Cr-ZnO dalam 120 menit Data kuat arus dan voltase pada pembentukan elektroda kerja ZnO dalam 120 menit

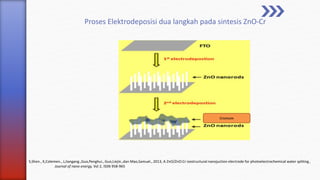

- 21. Proses Elektrodeposisi dualangkah pada sintesis ZnO-Cr S,Shen., K,Colemen., J,Jiangang.,Guo,Penghui., Guo,Liejin.,dan Mao,Samuel., 2013, A ZnO/ZnO:Cr isostructural nanojuction electrode for photoelectrochemical water spliting , Journal of nano energy, Vol 2, ISSN 958-965 Cromium

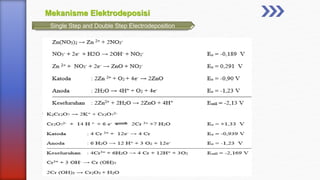

- 22. Mekanisme Elektrodeposisi Single Stepand Double Step Electrodeposition

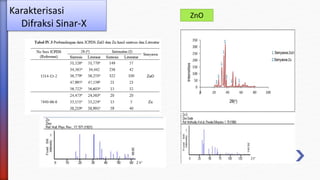

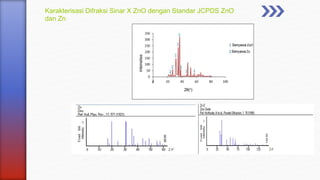

- 23. Karakterisasi Difraksi SinarX ZnO dengan Standar JCPDS ZnO dan Zn

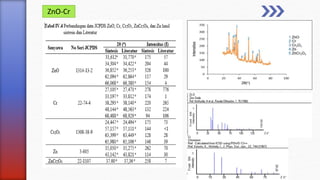

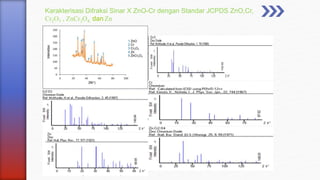

- 24. Karakterisasi Difraksi SinarX ZnO-Cr dengan Standar JCPDS ZnO,Cr, Cr2O3 , ZnCr2O4, dan Zn
- 27. Mekanisme operasi potensialfotoanoda struktur ZnO/ZnO:Cr untuk mengoksidasi air S,Shen., K,Colemen., J,Jiangang.,Guo,Penghui., Guo,Liejin.,dan Mao,Samuel., 2013, A ZnO/ZnO:Cr isostructural nanojuction electrode for photoelectrochemical water spliting , Journal of nano energy, Vol 2, ISSN 958-965

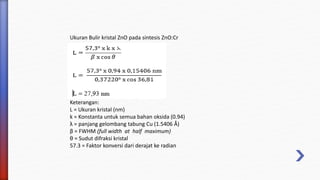

- 28. Ukuran Bulir kristalZnO pada sintesis ZnO:Cr Keterangan: L = Ukuran kristal (nm) k = Konstanta untuk semua bahan oksida (0.94) λ = panjang gelombang tabung Cu (1.5406 Å) β = FWHM (full width at half maximum) θ = Sudut difraksi kristal 57.3 = Faktor konversi dari derajat ke radian

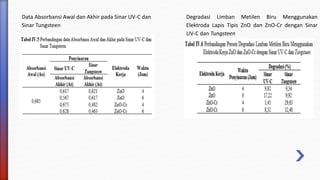

- 29. Data Absorbansi Awaldan Akhir pada Sinar UV-C dan Sinar Tungsteen Degradasi Limban Metilen Biru Menggunakan Elektroda Lapis Tipis ZnO dan ZnO-Cr dengan Sinar UV-C dan Tungsteen
- 30.
