Il documento descrive la tecnologia Ethernet 10Base5, che utilizza cavi coassiali con una velocità di trasmissione massima di 10 Mbps e una lunghezza massima di segmento di 500 metri. Vengono discussi i costi relativi all'installazione e ai componenti necessari, insieme ai vantaggi e svantaggi del cavo coassiale. Infine, viene spiegato il funzionamento dei ripetitori che amplificano i segnali per garantire trasmissioni su lunghe distanze.

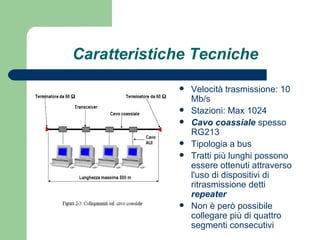

2. Caratteristiche Tecniche Velocità trasmissione: 10 Mb/s Stazioni: Max 1024 Cavo coassiale spesso RG213 Tipologia a bus Tratti più lunghi possono essere ottenuti attraverso l'uso di dispositivi di ritrasmissione detti repeater Non è però possibile collegare più di quattro segmenti consecutivi

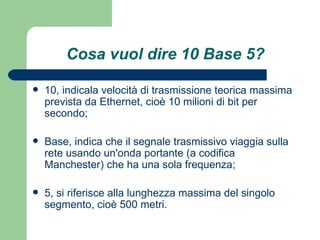

3. Cosa vuol dire 10 Base 5? 10, indicala velocità di trasmissione teorica massima prevista da Ethernet, cioè 10 milioni di bit per secondo; Base, indica che il segnale trasmissivo viaggia sulla rete usando un'onda portante (a codifica Manchester) che ha una sola frequenza; 5, si riferisce alla lunghezza massima del singolo segmento, cioè 500 metri.

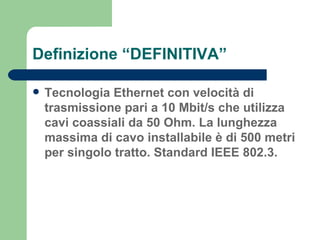

4. Definizione “DEFINITIVA” Tecnologia Ethernet con velocità di trasmissione pari a 10 Mbit/s che utilizza cavi coassiali da 50 Ohm. La lunghezza massima di cavo installabile è di 500 metri per singolo tratto. Standard IEEE 802.3.

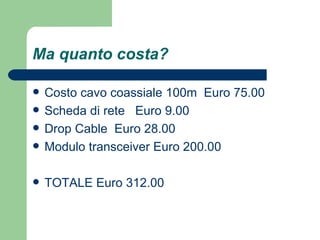

5. Ma quanto costa? Costo cavo coassiale 100m Euro 75.00 Scheda di rete Euro 9.00 Drop Cable Euro 28.00 Modulo transceiver Euro 200.00 TOTALE Euro 312.00

6. Si ringrazia per la disponibilità e la vostra attenzione,i responsabili del montaggio: Fondacaro Roberto Brizzo Sergio

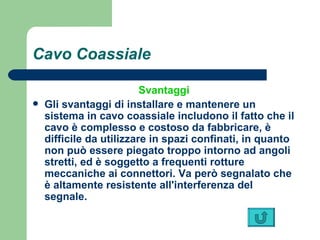

7. Cavo Coassiale Svantaggi Gli svantaggi di installare e mantenere un sistema in cavo coassiale includono il fatto che il cavo è complesso e costoso da fabbricare, è difficile da utilizzare in spazi confinati, in quanto non può essere piegato troppo intorno ad angoli stretti, ed è soggetto a frequenti rotture meccaniche ai connettori. Va però segnalato che è altamente resistente all'interferenza del segnale.

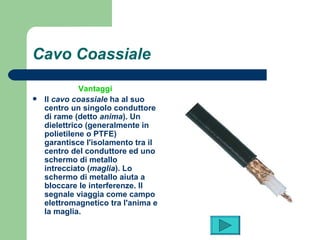

8. Cavo Coassiale Vantaggi Il cavo coassiale ha al suo centro un singolo conduttore di rame (detto anima ). Un dielettrico (generalmente in polietilene o PTFE) garantisce l'isolamento tra il centro del conduttore ed uno schermo di metallo intrecciato ( maglia ). Lo schermo di metallo aiuta a bloccare le interferenze. Il segnale viaggia come campo elettromagnetico tra l'anima e la maglia.

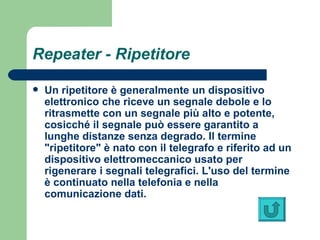

9. Repeater - Ripetitore Un ripetitore è generalmente un dispositivo elettronico che riceve un segnale debole e lo ritrasmette con un segnale più alto e potente, cosicché il segnale può essere garantito a lunghe distanze senza degrado. Il termine "ripetitore" è nato con il telegrafo e riferito ad un dispositivo elettromeccanico usato per rigenerare i segnali telegrafici. L'uso del termine è continuato nella telefonia e nella comunicazione dati.
