Tài liệu mô tả cấu trúc và các linh kiện bên trong của Google Pixel 3a, bao gồm cảm biến, chip bảo mật, và các thành phần điện tử khác. Nó liệt kê chi tiết các bộ phận và mã số sản phẩm của từng linh kiện, chủ yếu đến từ các nhà sản xuất nổi tiếng như Qualcomm và Bosch. Các thông số kỹ thuật và chức năng của từng linh kiện cũng được đề cập để cung cấp cái nhìn tổng quan về công nghệ trong thiết bị.

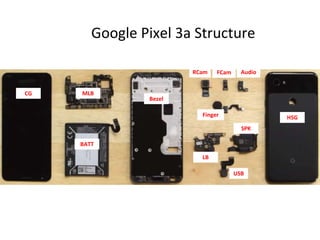

1. Google Pixel 3a Structure
Bezel
CG
BATT
MLB
HSG
SPK
USB
Finger
RCam FCam Audio
LB

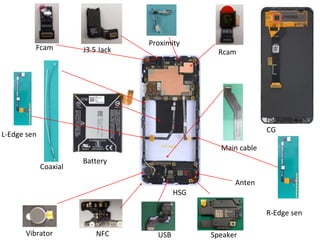

2. Fcam J3.5 Jack
Proximity
Rcam
L-Edge sen
R-Edge sen
SpeakerUSBVibrator
Battery
Main cable
HSG
Coaxial
CG
NFC
Anten

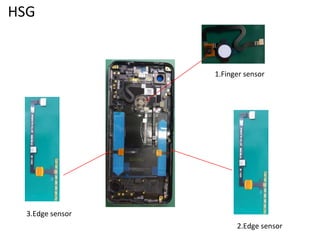

3. HSG
2.Edge sensor
1.Finger sensor
3.Edge sensor

4. Structure

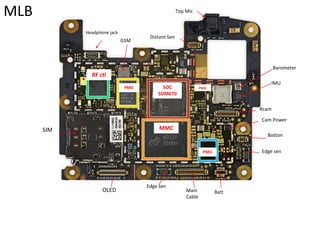

5. Block Diagram

6. Headphone jack
Distant Sen
Rcam
Botton
Edge sen
BattMain
Cable
Edge sen
SIM
OLED
MMC
SOC
SDM670
PMIC
PMIC
RF ctl
MLB Top Mic
IMU
Barometer
Cam Power
PMIC
GSM

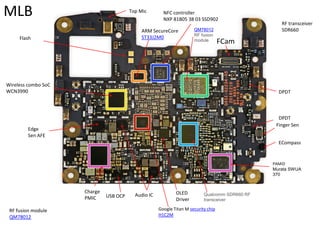

7. Finger Sen
FCam
Google Titan M security chip
H1C2M
ARM SecureCore
ST33J2M0
Wireless combo SoC
WCN3990
RF fusion module
QM78012
RF transceiver
SDR660
NFC controller
NXP 81B05 38 03 SSD902
Qualcomm SDR660 RF
transceiver
MLB Top Mic
DPDT
DPDT
OLED
Driver
Audio IC
Charge
PMIC
Edge
Sen AFE
QM78012
RF fusion
module
PAMiD
Murata SWUA
370
USB OCP
ECompass
Flash

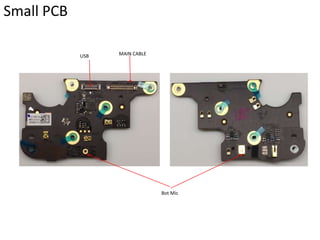

8. Small PCB
Bot Mic
MAIN CABLEUSB

9. Electric parts
Stt Device Name Part Number Maker
1 IMU( Cảm biến góc+ gia tốc) BMI160 Bosch
2 Pressure Sensor(Cảm biến áp lực) BMP388 Bosch
3 Delta Sigma ADC MAX11261 Maxim
4 Battery Charge IC( IC sạc) SMB1355 Qualcomm
5 PMIC( IC điều khiển nguồn) PMI8998 Qualcomm
6 Envelop Tracker ( Điều chỉnh độ nhạy RF) QET4100 Qualcomm
7 PAMiD QPM2642 Qualcomm
8 Low-band PAMiD QPM2622 Qualcomm
9 Main ASIC( Snap Dragon 670) MT53D512M64D4RQ Qualcomm
10 Secure IC( IC bảo mật) ST33J2M0 STmicro
11 RF Transceiver( IC thu phát sóng) SDR845 Qualcomm
12 NAND Flash( Ổ cứng) MT29VZZZAD8DQKSL 64 GB Micron
13 Haptic Touch IC( Cảm biến lực ấn màn hình) CS40L20 Cirrus Logic
14 Pixel Visual Core( Chíp xử lý ảnh) SR3HX Intel/Google
15 FEM QPM2635 Qualcomm
16 Diversity Receive Module( Face ID) QDM3620/3670/3672 Qualcomm
17 Tital M security IC H1C2M Google
18 PMIC( IC quản lý nguồn) PM8005 Qualcomm
19 NFC control IC( IC điều khiển NFC) 81B03 NXP
20 Aqstic Audio Codec WCD9340 Qualcomm
21 PMIC( IC quản lý nguồn) PM845 Qualcomm
22 Audio Amplifier( IC Khuyêch đại âm thanh) CS35L36 Cirrus Logic
23 Wifi/BLE Module SS8726018 Murata
24 Wireless charger IC( IC xạc không dây) P9221 IDT
25 Audio Amplifier( IC Khuyêch đại âm thanh) CS35L36 Cirrus Logic

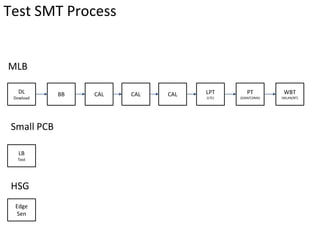

10. Test SMT Process
MLB
Small PCB
DL
Dowload
BB CAL CAL CAL LPT
(LTE)
PT
(GSM/CDMA)
WBT
(WLAN/BT)
LB
Test
HSG
Edge
Sen

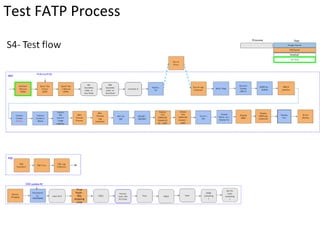

11. Test FATP Process

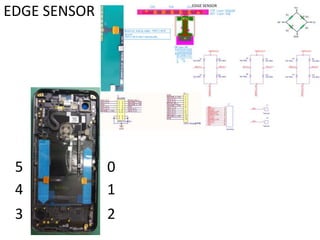

12. EDGE SENSOR
0
2
1
5
4
3
