Видеозапись презентации: http://www.youtube.com/watch?v=MHCWU2bSV5o&index=3&list=PLhhjU1HcbuGuiL14QKcsiiFH11_Q6rY0P Архитектура PI System в компании San Diego Gas and Electric. Пример шаблона элемента объектной модели PI AF для подстанционного выключателя, пример мнемосхемы PI ProcessBook. Использование PI AF и PI Coresight для мониторинга подстанционных выключателей. Представление данных о погоде с помощью PI AF. Это и многое другое в презентации San Diego Gas and Electric.

1. © Copyright 2014 OSIsoft , LLC.
Presented by
Применение PI Asset Framework
(PI AF) и PI Notifications в
электрораспределительной
компании
Khoa V. Vo, San Diego Gas & Electric Company

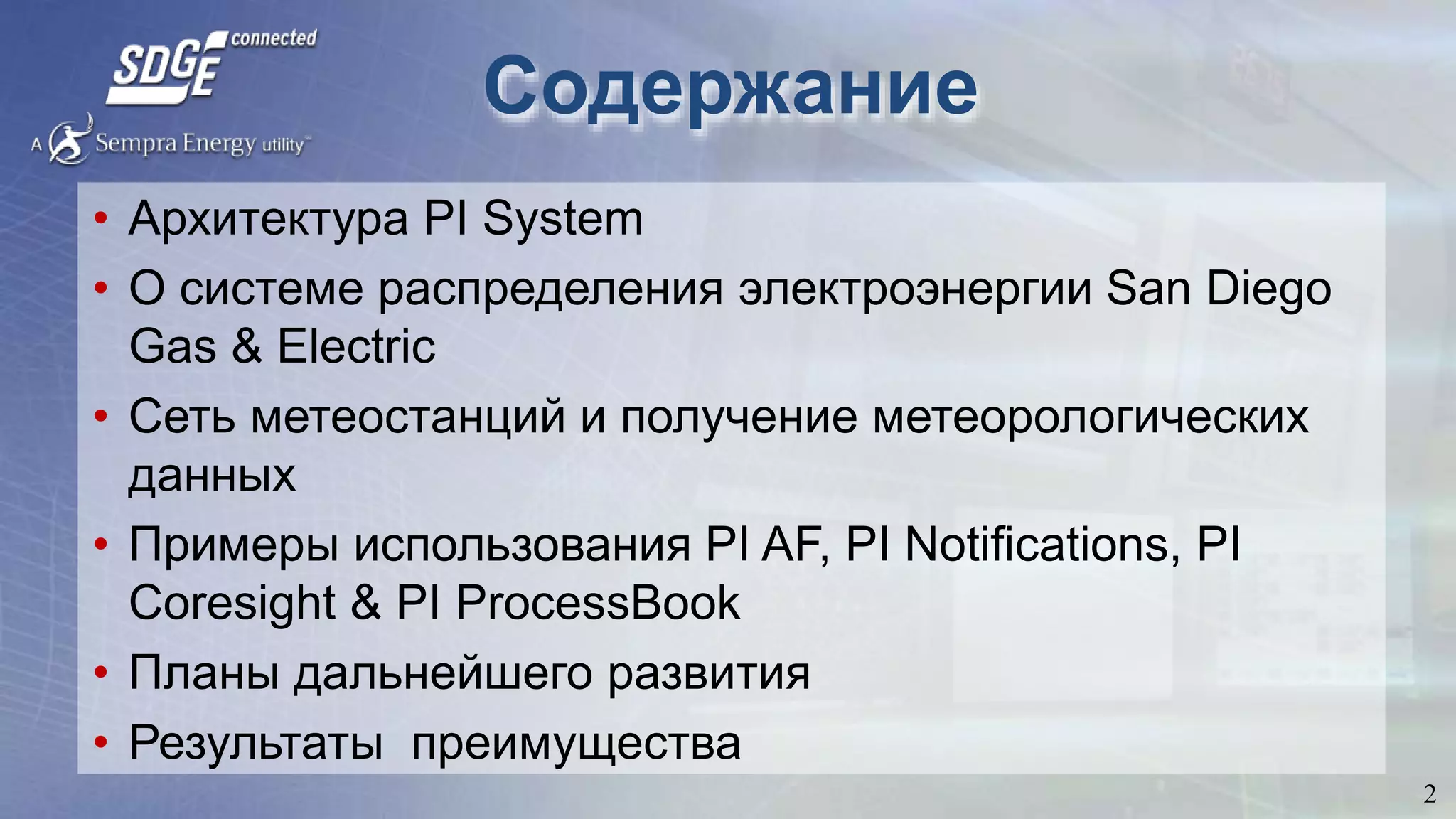

2. • Архитектура PI System
• О системе распределения электроэнергии San Diego
Gas & Electric
• Сеть метеостанций и получение метеорологических
данных
• Примеры использования PI AF, PI Notifications, PI
Coresight & PI ProcessBook
• Планы дальнейшего развития
• Результаты преимущества
Содержание
2

3. Архитектура PI System
• Корпоративное соглашение
подписано с OSIsoft в 2012 году
• Неограниченное число PI Tags,
PI Clients и PI Interfaces
• Техническая поддержка OSIsoft
24/7 и мониторинг PI System
• Менеджер по корпоративным
проектам и поддержка Центра
передового опыта OSIsoft
• Около 10,000 элементов
объектной модели PI AF и 5,000
уведомлений PI Notifications
3

4. О системе распределения электроэнергии San Diego
Gas & Electric
Orange
County
C&O
North
Coast
C&O
Northeast C&O
Eastern C&O
Mountain Empire
Satellite Office
Beach
Cities
C&O
Metro
C&O
Ramona Satellite Office
● Общее количество подстанций –
175
● Количество распределительных
сетей -1113
● 18 000 км электропроводов под
землей
● 12 000 км электропроводов над
землей
● 1,562 УСО, обменивающихся
данными со SCADA
● 81 региональных подстанций на
SCADA-системе 4

5. Сеть метеостанций
• Установенные метеорологические приборы
• Крупнейшая сеть метеостанций в США и одна из наиболее плотных сетей метеостанций в
мире
• Данные с метеорологических приборов, считываемые каждые 10 минут (направление ветра,
скорость ветра, порывы ветра, температура воздуха, относительная влажность, и т.д.),
позволяют SDG&E обеспечивать безопасность распределительной системы
• Наличие информации о скорости ветра позволяет при необходимости «укреплять»
электрические провода, проложенные над землей, при помощи крупных проводников и
стальных опор
• Предоставление доступа к данным для местных университетов и заинтересованных
специалистов на веб-сайте Национальной Метеорологической службы
• Использование данных о скорости ветра и об относительной влажности для настройки
отключения автоматического срабатывания АПВ в пожароопасных районах
5

6. Примеры использования PI AF и
PI Notifications
6

7. Зачем нужен PI AF и шаблоны элементов?
• Наши данные
хранятся в PI
System, базах
данных Oracle,
SQL, и т.д.
• Мы используем PI
AF как единую
точку контакта для
получения данных
• Шаблон элементов
– ключевая
составляющая PI
AF
• Шаблоны
элементов
упрощают работу с
клиентскими
приложениями и
уведомлениями PI
Notifications

8. • Создание
шаблонов
элементов в
библиотеке PI AF
• Использование
этих шаблонов
для построения
экранных форм PI
Coresight,
мнемосхем PI
ProcessBook и
создания
уведомлений PI
Notifications
• База данных PI
AF обновляется
раз в неделю или
по запросу
Пример шаблона элемента объектной модели для подстанционного
выключателя в PI AF
BRKR_STATUS

9. Мониторинг подстанционного выключателя
• Создание
мнемосхемы PI
ProcessBook,
схожей с
представлением
данных в
SCADА-системе
• PI AF и PI
ProcessBook
позволяют
диспетчерам
проводить
мониторинг
любого
подстанционного
выключателя из
списка без
необходимости
запоминать
номер
мнемосхемы
####
Abcdefghij
AB
###
##
###-###-####

10. PI AF и PI Coresight
позволяют проводить
мониторинг
переключателей с
помощью веб-
браузера или
смартфона
Пользователь
выбирает
подстанцию в списке
элементов слева, и
информация по ней
будет отображаться
на экранной форме
Использование PI AF и PI Coresight для мониторинга подстанционных выключателей
XFMR_BK##|BRKR_3PH
XFMR_BK##|CHANNEL
BRKR##
##
o XFMR_BK##|TAPPOS_NA
-4.1626 TAPPOS
 XFMR_BK##|MVA_3PH
8.5926 MVA
XFMR_BK##|MVA_3PH
XFMR_BK##|MVAR_3PH
XFMR_BK##|MW_3PH
XFMR_BK##|RTU
XFMR_BK##|TAPAUTOMAN_NA
XFMR_BK##|TAPPOS_NA
XFMR_BK##|TAPPOSFL_NA
1234 Any St.
Phone: 555-123-4567
AUTO
10

11. Представление данных о погоде без использования PI AF
11

12. • Совместно с
командой OSIsoft
был проведен
технический
семинар,
посвященный
анализу
метеоданных
• В PI AF был создан
шаблон для
метеостанций
• Теперь мы
используем PI AF и
PI Coresight для
просмотра данных
о погоде в веб-
браузере и на
смартфонах
• Пользователи
могут легко
получить любые
данные с любой
метеостанции
Представление данных о погоде с помощью PI AF

13. Мониторинг состояния выключателя цепи подстанций
• У нас около 1,500
УСО
• Благодаря
шаблонам и базе
данных PI AF у нас
нет необходимости
в создании
мнемосхем для
каждого УСО
• Клиенты
визуализации PI
System позволяют
просматривать
гораздо больше
данных об УСО, чем
системы SCADA
XX_###-##X
X#####
#####
##
Every Lane n/o Any St

14. PI Notifications и шаблон уведомлений
• У нас тысячи полевых
устройств, данные с
которых передаются в PI
System. Как нам следить
за их работой?
• PI Notifications – ответ на
этот вопрос
• Благодаря PI Notifications
диспетчеры и инженеры
получают уведомления в
реальном времени и
оперативно реагируют на
возникновение
неисправностей
14

15. Уведомление PI Notifications об отклонениях в
напряжении в электросети
Мы используем PI Notifications для мониторинга уровня напряжения на полевых устройствах.
При возниконовении отклонений специалист будет оповещен по электронной почте
X### ### X######
15

16. Связь между удаленными терминалами. Оповещение
специалистов без использования PI Notifications
При потере связи с
удаленным терминалом
необходимо отправить
оповещение
специалисту, создать
«запрос» в системе.
Только тогда специалист
приступит к устренению
неисправности
16

17. Связь между удаленными терминалами. Оповещение
специалистов с использованием PI Notifications
Благодаря PI Notifications,
когда пропадает связь с
удаленным терминалом,
на электронную почту
специалиста немедленно
отправляется
уведомление
X
XX
17

18. Дальшейшие шаги
• Установка датчиков динамического режима в распределительной
электроцепи
• Установка 1000 электрических конденсаторов и УСО для контроля уровня
напряжения
• Оптимизация мощности трансформатора для реализации зарядки
электромобилей и применения интеллектуальных устройств в домах
потребителей
- То есть климат-контроль потребителя может быть запрограммирован на активацию
режима «обогрева» в зависимости от погодных условий
• Все вышеперечисленные планы подразумевают получение и обработку
большого количества данных, соответственно, нам нужно проводить их
анализ с помощью таких инструментов как: PI System, PI AF и PI
Notifications
18

19. © Copyright 2014 OSIsoft , LLC.
PI AF и PI Notifications в
электрораспределительной
компании
19
“PI AF и PI Notifications предоставили нам
инструменты для лучшего мониторинга и
анализа деятельности нашей системы
электрораспределения.”
Хоа В. ВО
Компания SDG&E
• Компания SDG&E получила
возможность более
эффективно планировать свою
деятельность, своевременно
реагировать на возникновение
неисправностей
• Повышение качества
обслуживания потребителей
Решение РезультатыБизнес-задачи
• Обработка данных,
поступающих от тысяч устройств
и из различных источников
• Отправление уведомлений
диспетчерам и специалистам
различных отделов
• PI AF как единая точка контакта
для получения данных
• Создание шаблонов в базе
данных PI AF
• Создание элементов на
мнемосхемах PI ProcessBook PI
Coresight и создание
уведомлений в PI Notifications
CIR_XXXX
