1. Jaringan Komputer
Oleh
Zainudin Sidik

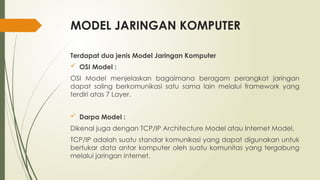

2. MODEL JARINGAN KOMPUTER
Terdapat dua jenis Model Jaringan Komputer
 OSI Model :
OSI Model menjelaskan bagaimana beragam perangkat jaringan
dapat saling berkomunikasi satu sama lain melalui framework yang
terdiri atas 7 Layer.
 Darpa Model :
Dikenal juga dengan TCP/IP Architecture Model atau Internet Model.
TCP/IP adalah suatu standar komunikasi yang dapat digunakan untuk
bertukar data antar komputer oleh suatu komunitas yang tergabung
melalui jaringan internet.

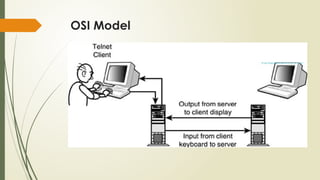

3. OSI Model
Layer 7: Application
 Interface antara jaringan dan software aplikasi
 Mengatur bagaimana aplikasi dapat mengakses jaringan, dan
kemudian membuat pesan-pesan kesalahan
Contoh Protocol/Layanan :
Telnet, HTTP, FTP, SMTP, POP3

4. Layer 6: Presentation
 Mentranslasikan data yang hendak ditransmisikan oleh aplikasi
kedalam format yang dapat ditransmisikan oleh jaringan (mengatur
bagaimana data dipresentasikan)
 Menangani pemrosesan seperti enkripsi, tipe data, format data, struktur
data
Contoh Protocol/Layanan :
JPEG, GIF, ASCII, EBCDIC

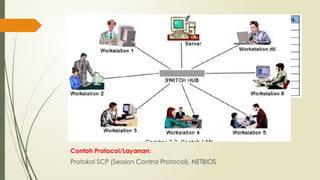

Layer 5: Session
 Mendefinisikan bagaimana koneksi dimulai, dipelihara dan diakhiri.
 Sinkronisasi antara pertukaran data antar komputer
Contoh Protocol/Layanan:
Protokol SCP (Session Control Protocol), NETBIOS

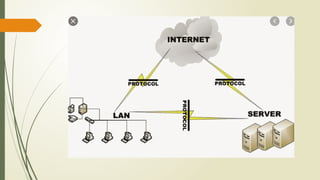

5. Layer 4: Transport
 Melakukan segmentasi dan menyatukan kembali data yang
tersegmentasi (reassembling) dari upper layer.
 Flow Control, memastikan host pengirim tidak mengirimkan data
lebih cepat dari yang dapat diolah oleh host penerima.
 Error Checking, untuk mendeteksi transmisi yang error.
 Error Recovery, memintra pengiriman kembali data yang
rusak/error.
Contoh Protocol/Layanan:
Protokol TCP, UDP.

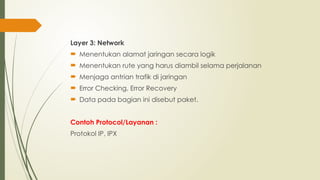

6. Layer 3: Network
 Menentukan alamat jaringan secara logik
 Menentukan rute yang harus diambil selama perjalanan
 Menjaga antrian trafik di jaringan
 Error Checking, Error Recovery
 Data pada bagian ini disebut paket.
Contoh Protocol/Layanan :
Protokol IP, IPX

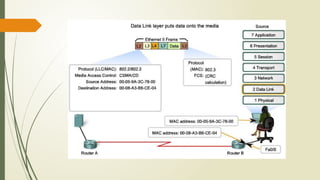

7. Layer 2: Data Link
 Grouping data secara logikal (Framing)
 Menggabungkan paket menjadi byte dan byte menjadi frame
 Menyediakan akses ke media menggunakan alamat MAC
 Melakukan pendektesian kesalahan bukan perbaikan
Contoh Protocol/Layanan :
IEEE 802.3/ 802.2/ HDLC

8. Layer 1: Physical
 Memindahkan bit antar devices
 Mengirim bit dan menerima bit
 Berkomunikasi langsung dengan jenis media transmisi
 Merepresentasikan bit tergantung dari media dan protocol yang
digunakan
 Menentukan kebutuhan listrik, mekanis, prosedural dan fungsional,
mempertahankan dan menonaktifkan hubungan fisik antarsistem.

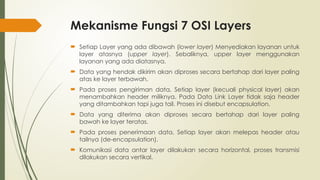

9. Mekanisme Fungsi 7 OSI Layers
 Setiap Layer yang ada dibawah (lower layer) Menyediakan layanan untuk
layer atasnya (upper layer). Sebaliknya, upper layer menggunakan
layanan yang ada diatasnya.
 Data yang hendak dikirim akan diproses secara bertahap dari layer paling
atas ke layer terbawah.
 Pada proses pengiriman data, Setiap layer (kecuali physical layer) akan
menambahkan header miliknya. Pada Data Link Layer tidak saja header
yang ditambahkan tapi juga tail. Proses ini disebut encapsulation.
 Data yang diterima akan diproses secara bertahap dari layer paling
bawah ke layer teratas.
 Pada proses penerimaan data, Setiap layer akan melepas header atau
tailnya (de-encapsulation).
 Komunikasi data antar layer dilakukan secara horizontal, proses transmisi
dilakukan secara vertikal.

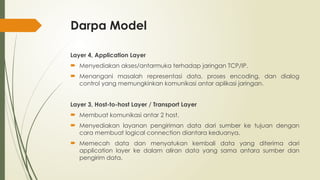

10. Darpa Model
Layer 4, Application Layer
 Menyediakan akses/antarmuka terhadap jaringan TCP/IP.
 Menangani masalah representasi data, proses encoding, dan dialog
control yang memungkinkan komunikasi antar aplikasi jaringan.
Layer 3, Host-to-host Layer / Transport Layer
 Membuat komunikasi antar 2 host.
 Menyediakan layanan pengiriman data dari sumber ke tujuan dengan
cara membuat logical connection diantara keduanya.
 Memecah data dan menyatukan kembali data yang diterima dari
application layer ke dalam aliran data yang sama antara sumber dan
pengirim data.

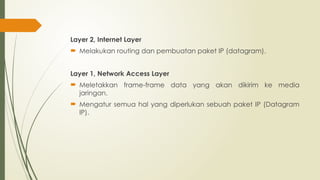

11. Layer 2, Internet Layer
 Melakukan routing dan pembuatan paket IP (datagram).
Layer 1, Network Access Layer
 Meletakkan frame-frame data yang akan dikirim ke media
jaringan.
 Mengatur semua hal yang diperlukan sebuah paket IP (Datagram
IP).
