Perancah (1)
- 1. Tony Hartanto K1512064 Pendidikan TeknikBangunan Universitas Sebelas Maret Surakarta
- 2.
- 3. Perancah adalahkonstruksi pembantu pada pekerjaan bangunan gedung. Perancah dibuat apabila pekerjaan bangunan gedung sudah mencapai ketinggian 2 meter dan tidak dapat dijangkau oleh pekerja. Perancah 3

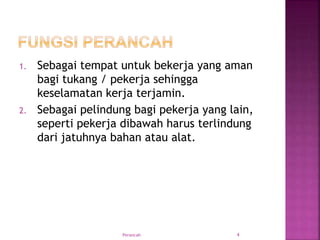

- 4. 1. Sebagai tempatuntuk bekerja yang aman bagi tukang / pekerja sehingga keselamatan kerja terjamin. 2. Sebagai pelindung bagi pekerja yang lain, seperti pekerja dibawah harus terlindung dari jatuhnya bahan atau alat. Perancah 4

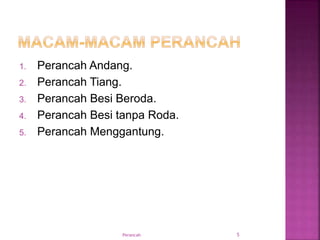

- 5. 1. Perancah Andang. 2.Perancah Tiang. 3. Perancah Besi Beroda. 4. Perancah Besi tanpa Roda. 5. Perancah Menggantung. Perancah 5

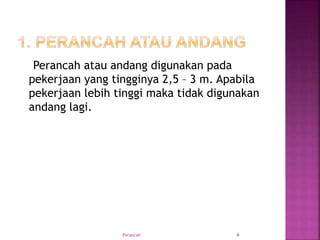

- 6. Perancah atau andangdigunakan pada pekerjaan yang tingginya 2,5 – 3 m. Apabila pekerjaan lebih tinggi maka tidak digunakan andang lagi. Perancah 6

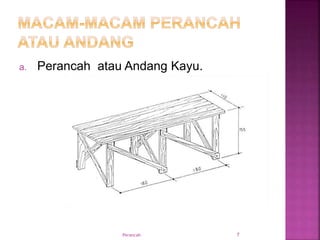

- 7. a. Perancah atauAndang Kayu. Perancah 7
- 8.
- 9.

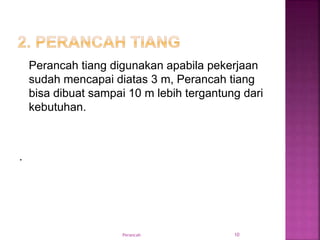

- 10. Perancah tiang digunakanapabila pekerjaan sudah mencapai diatas 3 m, Perancah tiang bisa dibuat sampai 10 m lebih tergantung dari kebutuhan. . Perancah 10

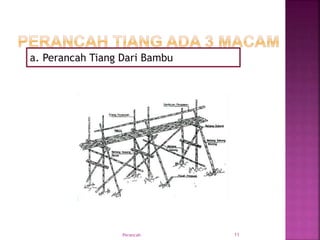

- 11. Perancah 11 a. PerancahTiang Dari Bambu
- 12.
- 13.
- 14.
- 15.
- 16.
Editor's Notes
- #8 Perancah andang kayu cara membuatnya cepat dan dapat dipindahpindahkan. Untuk tinggi perancah tetap tidak dapat disetel. Biasanya pada pekerjaan yang tingginya tidak lebih dari 3 m, un tuk pekerjaan lebih tinggi dari 3 m menggunakan perancah tiang.

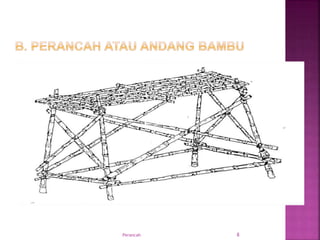

- #9 b, Perancah andang bambu dapat dipindah-pindah dan sebagai pengikatnya memakaitali ijuk, karena tali ijuk ini tahan terhadap air, panas dsb. pada perancah andang bambu ini sudah distel terlebih dahulu, sehingga tinggi dan panjangnya tidak dapat distel. biasanya andang bambu dapat dipakai pada ketinggian pekerjaan tidak lebih dari 3 m, mengenai kaki andang bambu ada yang pakai 2 atau 3 pasang.

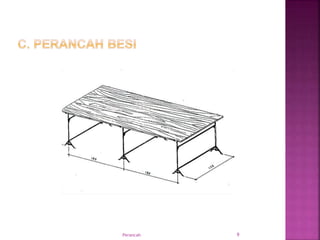

- #10 Perancah besi sangat praktis dan efisien karena pemasangannya mudah dan dapat dipindah-pindahkan. Tinggi perancah besi dapat distel untuk jarak kaki perancah yang satu dengan yang lain 180 cm dengan tebal papan 3cm.
- #12 Pada umumnya perancah bambu banyak dipakai oleh pekerja dilapangan, baik pada bangunan bertingkat maupun tidak. Alasannya adalah sbb : Bambu mudah didapat, kuat, dan murah. Pemasangan perancah bambu mudah. Mudah dibongkar dan dapat dipasang kembali tanpa merusak bambu, Bahan pengikatnya pakai tali ijuk.

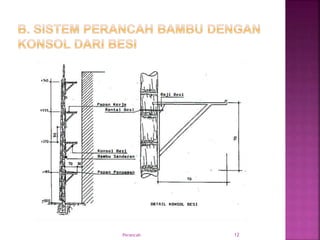

- #13 Sistem perancah bambu dengan konsol besi hanya ditahan oleh satu tiang bambu saja, berbeda dengan perancah yang ditahan oleh beberapa tiang. Keuntungannya adalah sbb : Tidak terlalu banyak bambu yang dibutuhkan, Cara pemasangannya lebih cepat daripada perancah bambu, Lebih praktis dan menghemat tempat. Pemasangan konsol dapat dipindah dari tingkat 1 ketingkat diatasnya, Untuk tiang bambu tidak perlu dipotong,

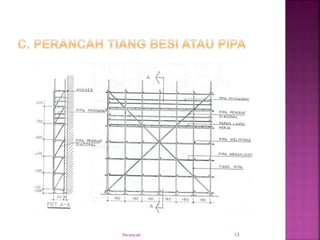

- #14 Pada perancah tiang dari besi atau pipa alat penyambungnya memakai kopling, untuknpenyetelannya lebih cepat dibandingkan perancah tiang bambu.

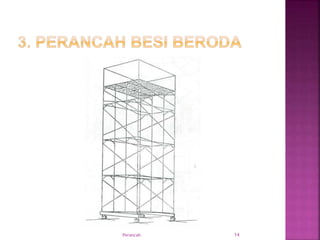

- #15 Perancah besi beroda ini terbuat dari pipa galvanis. Pada perancah besi beroda dapat dipasang dilapangan atau didalam ruangan. Fungsi rodanya adalah untuk memindahkan perancah. Pada perancah besi beroda sedikit lain dari perancah yang ada, karena disini bagian-bagian dari tiangnya sudah berbentuk kuzen, sehingga Penyetelan / pemasangannya lebih mudah dan praktis.
- #16 Kaki pipa berulir, 2. kusen bangunan, 3.penguat vertikal, 4. tiang sandaran, 5. sambungan pasak, 6. papan panggung, 7. panggung datar, 8. Papan pengaman, 9. tiang sandaran, 10. penutup sandaran, 11. konsol penyambung, 12. penopang, 13. konsol keluar, 14.tiang sandaran tangga, 15. pinggiran tangga, 16, anak tangga, 17. sandaran tangga, 18. sandaran dobel.

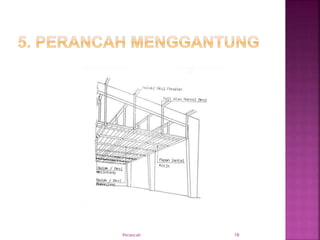

- #17 Pada perancah menggantung digunakan pada pekerjaan pemasangan eternit, pekerjaan finishing pengecatan eternit, plat beton, dst. Jadi perancah menggantung digunakan pada pekerjaan bagian atas saja dan pelaksanaannya perancah digantungkan pada bagian atas bangunan sepertipada dengan memakai tali atau rantai besi.
