Pengantar Arduino .pptx
- 1. Pengantar Arduino Herlambang Setiadi Dosen DepartemenFisika Universitas Airlangga

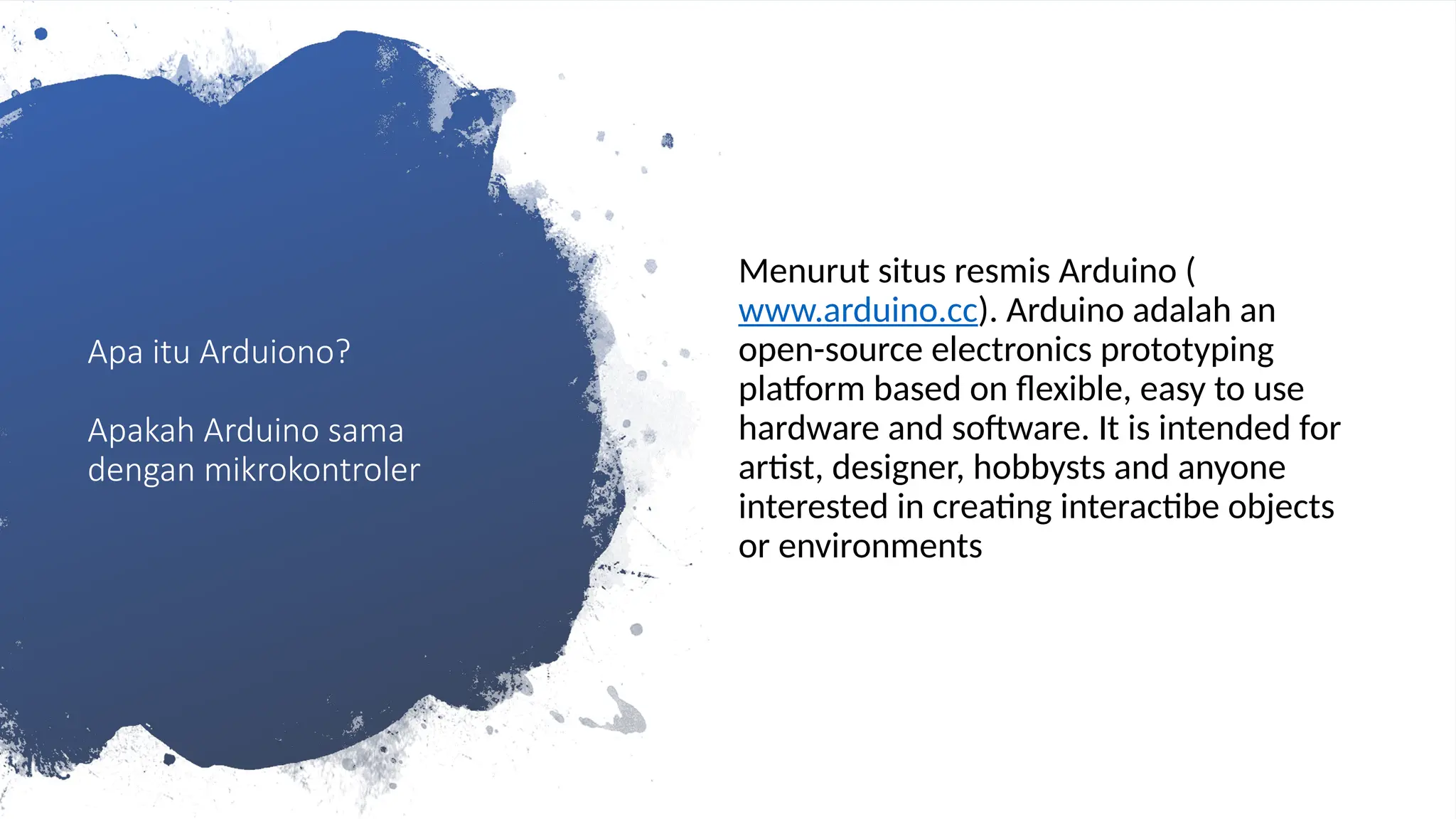

- 2. Apa itu Arduiono? ApakahArduino sama dengan mikrokontroler Menurut situs resmis Arduino ( www.arduino.cc). Arduino adalah an open-source electronics prototyping platform based on flexible, easy to use hardware and software. It is intended for artist, designer, hobbysts and anyone interested in creating interactibe objects or environments

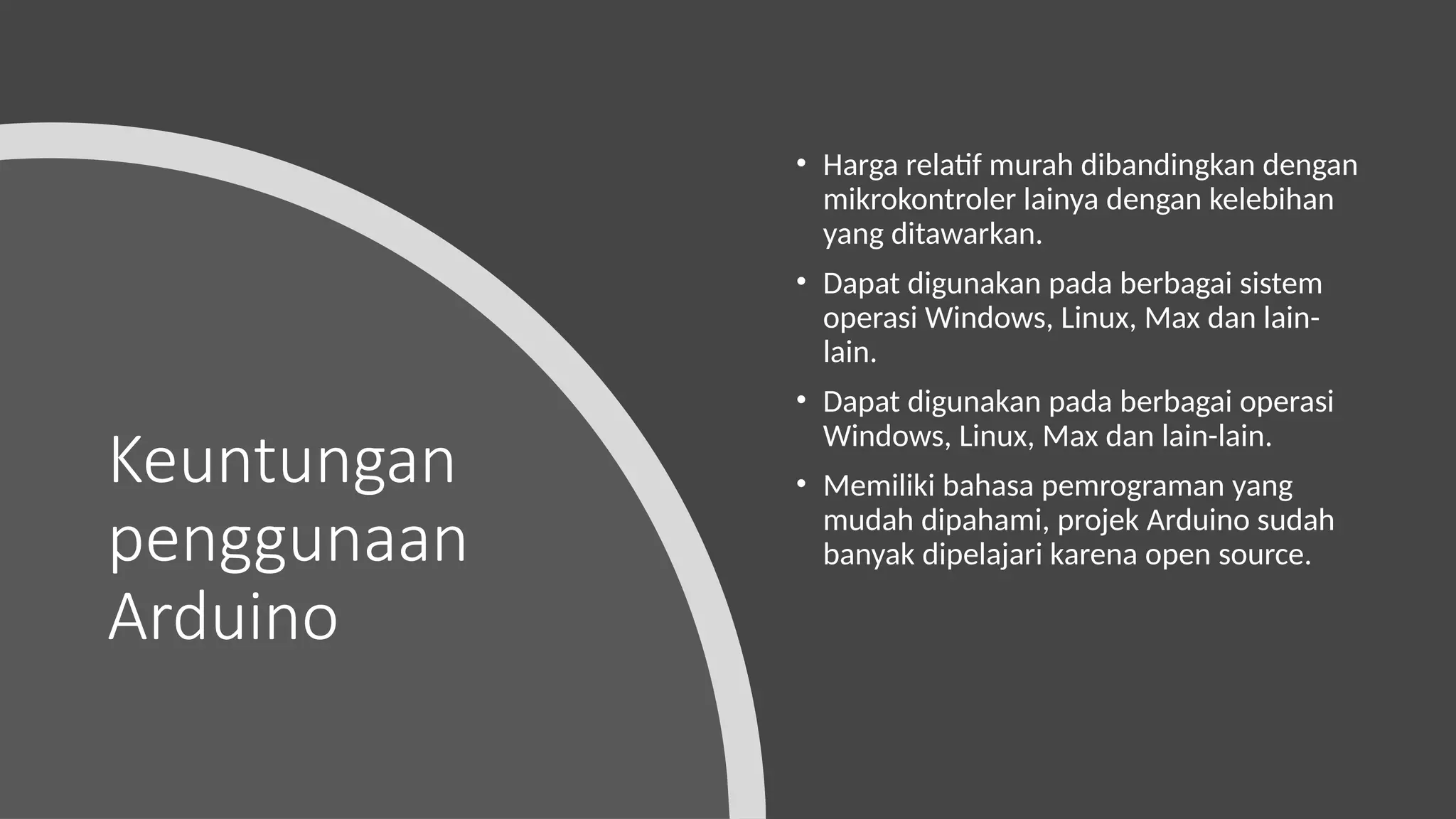

- 3. Keuntungan penggunaan Arduino • Harga relatifmurah dibandingkan dengan mikrokontroler lainya dengan kelebihan yang ditawarkan. • Dapat digunakan pada berbagai sistem operasi Windows, Linux, Max dan lain- lain. • Dapat digunakan pada berbagai operasi Windows, Linux, Max dan lain-lain. • Memiliki bahasa pemrograman yang mudah dipahami, projek Arduino sudah banyak dipelajari karena open source.

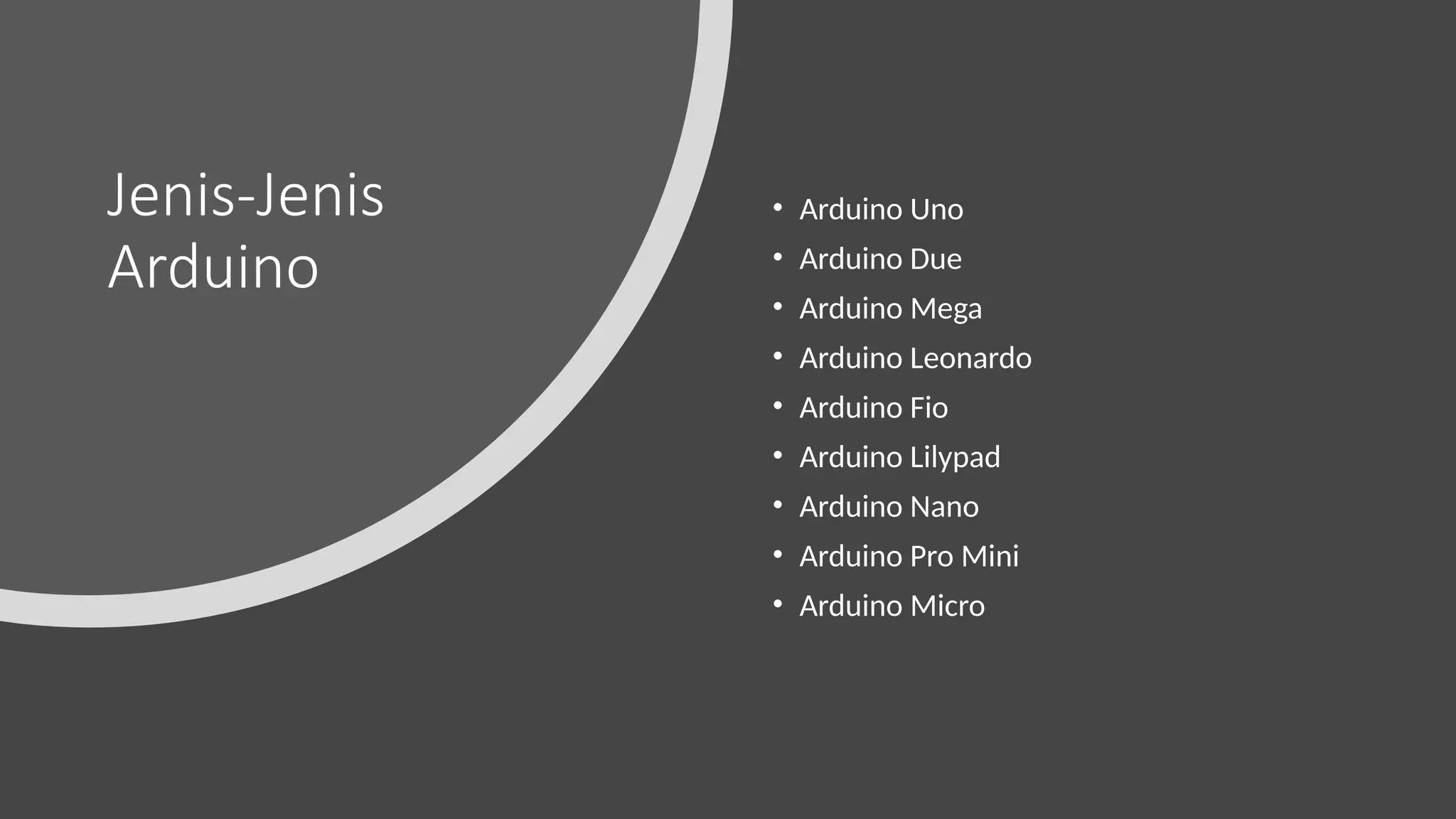

- 4. Jenis-Jenis Arduino • Arduino Uno •Arduino Due • Arduino Mega • Arduino Leonardo • Arduino Fio • Arduino Lilypad • Arduino Nano • Arduino Pro Mini • Arduino Micro

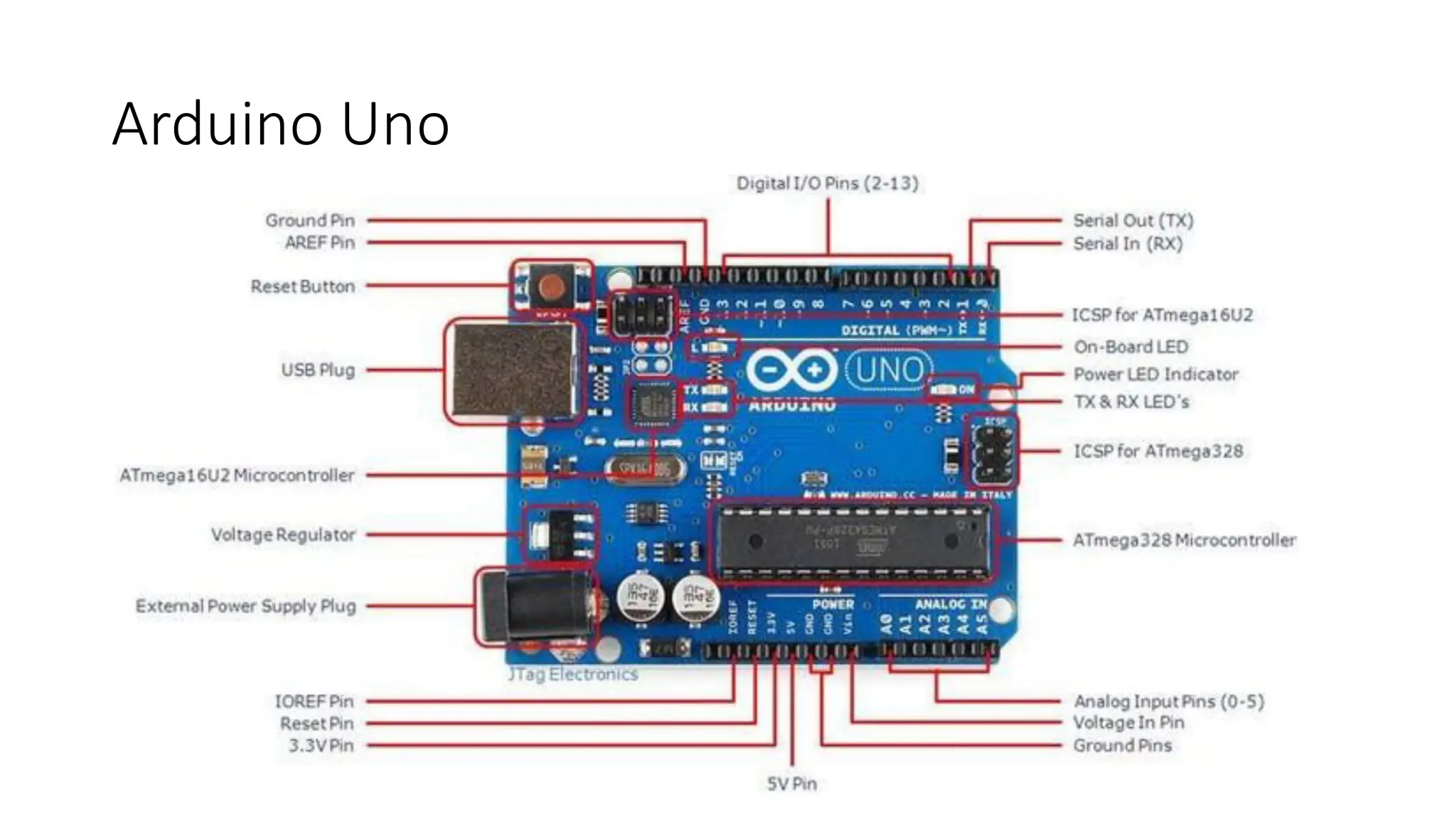

- 5.

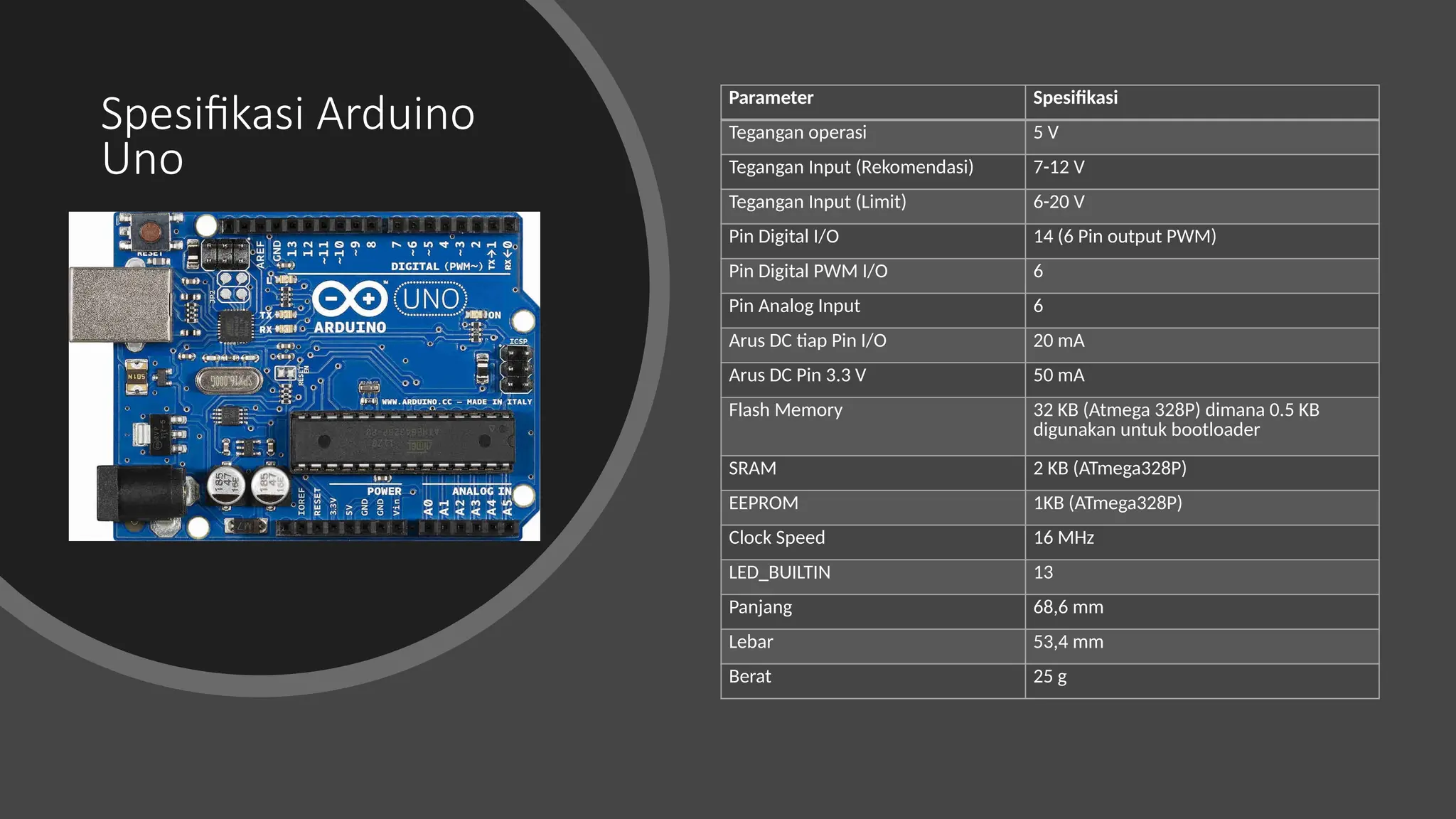

- 6. Spesifikasi Arduino Uno Parameter Spesifikasi Teganganoperasi 5 V Tegangan Input (Rekomendasi) 7-12 V Tegangan Input (Limit) 6-20 V Pin Digital I/O 14 (6 Pin output PWM) Pin Digital PWM I/O 6 Pin Analog Input 6 Arus DC tiap Pin I/O 20 mA Arus DC Pin 3.3 V 50 mA Flash Memory 32 KB (Atmega 328P) dimana 0.5 KB digunakan untuk bootloader SRAM 2 KB (ATmega328P) EEPROM 1KB (ATmega328P) Clock Speed 16 MHz LED_BUILTIN 13 Panjang 68,6 mm Lebar 53,4 mm Berat 25 g

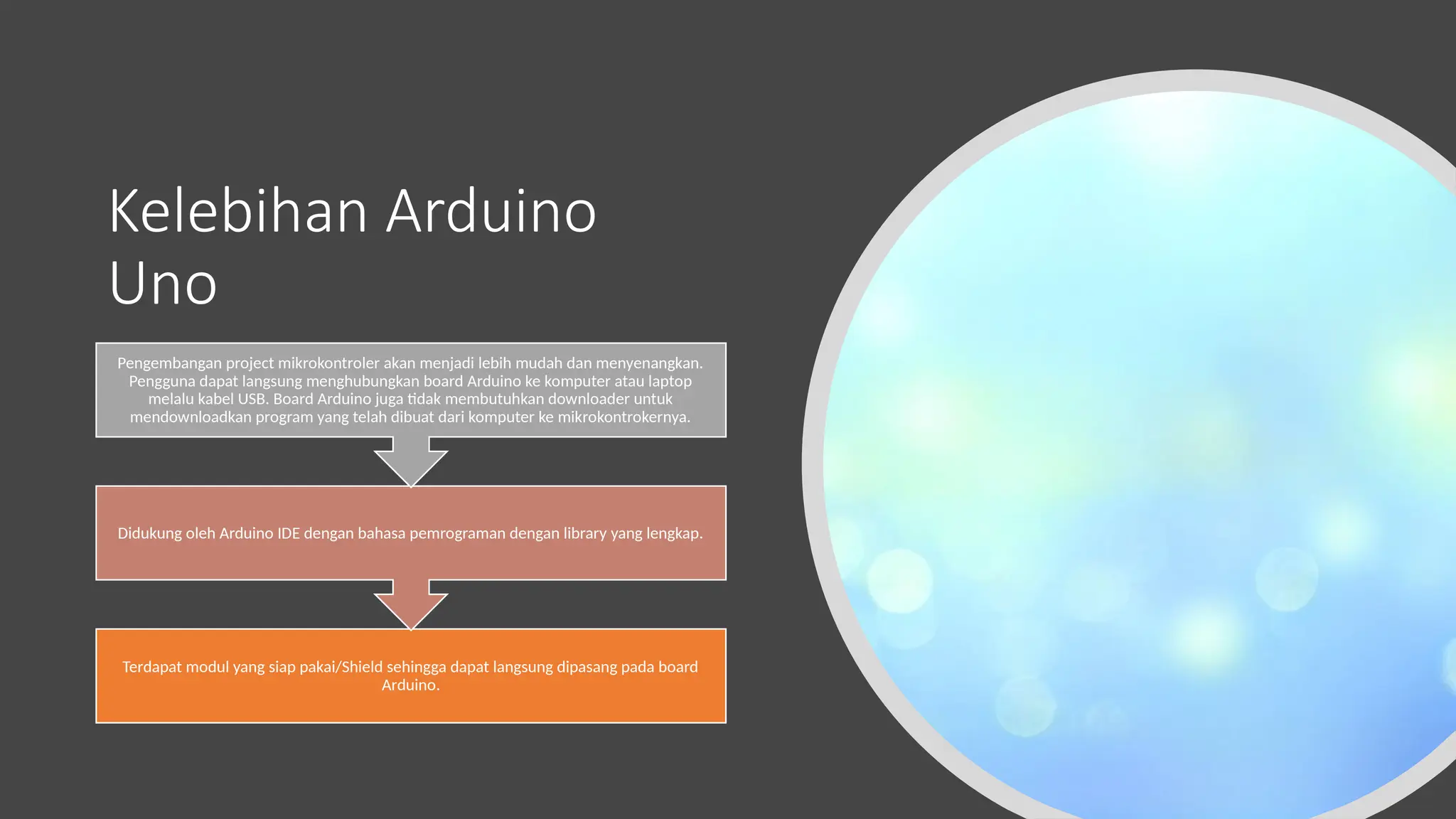

- 7. Kelebihan Arduino Uno Terdapat modulyang siap pakai/Shield sehingga dapat langsung dipasang pada board Arduino. Didukung oleh Arduino IDE dengan bahasa pemrograman dengan library yang lengkap. Pengembangan project mikrokontroler akan menjadi lebih mudah dan menyenangkan. Pengguna dapat langsung menghubungkan board Arduino ke komputer atau laptop melalu kabel USB. Board Arduino juga tidak membutuhkan downloader untuk mendownloadkan program yang telah dibuat dari komputer ke mikrokontrokernya.
- 8.

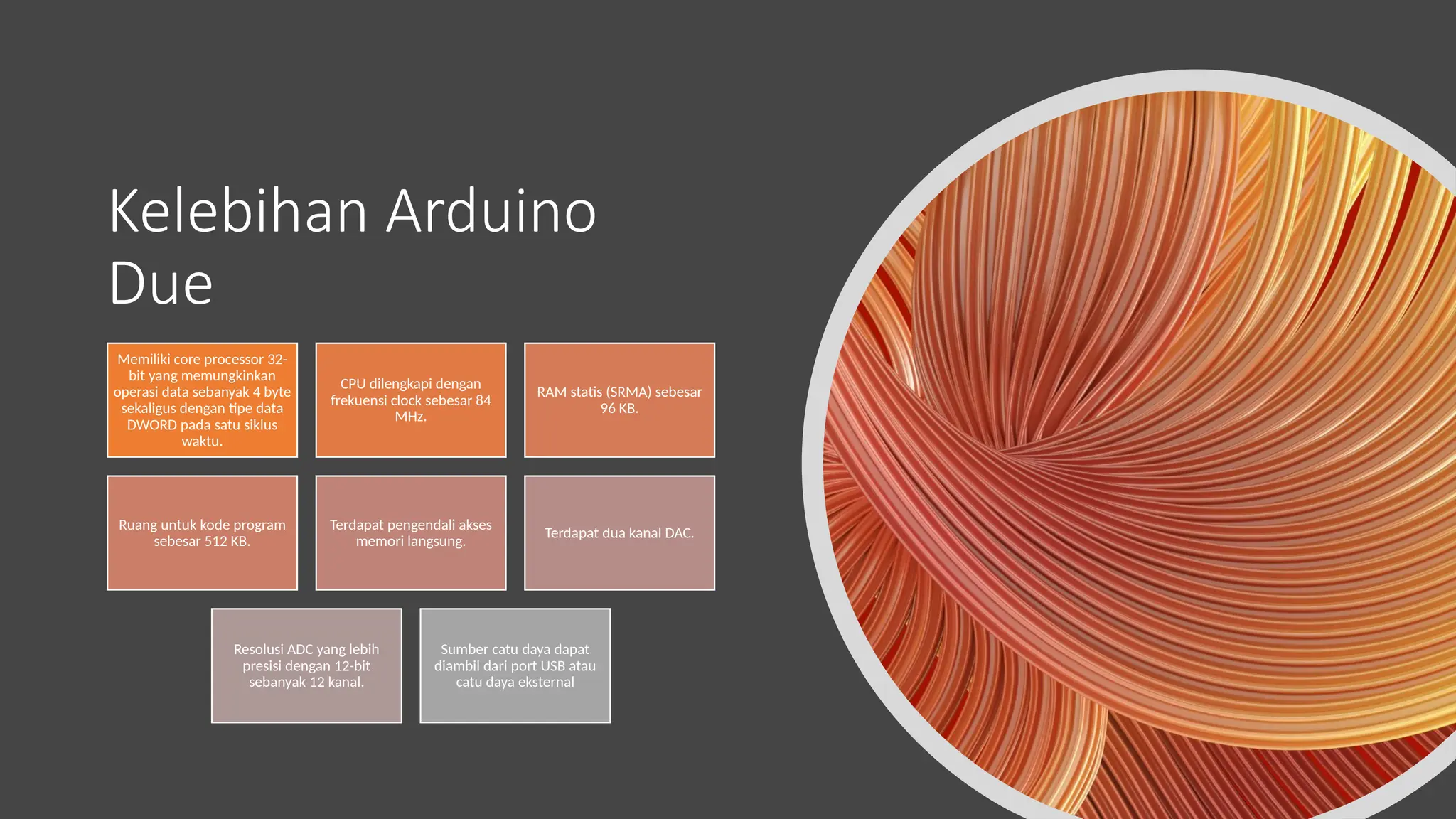

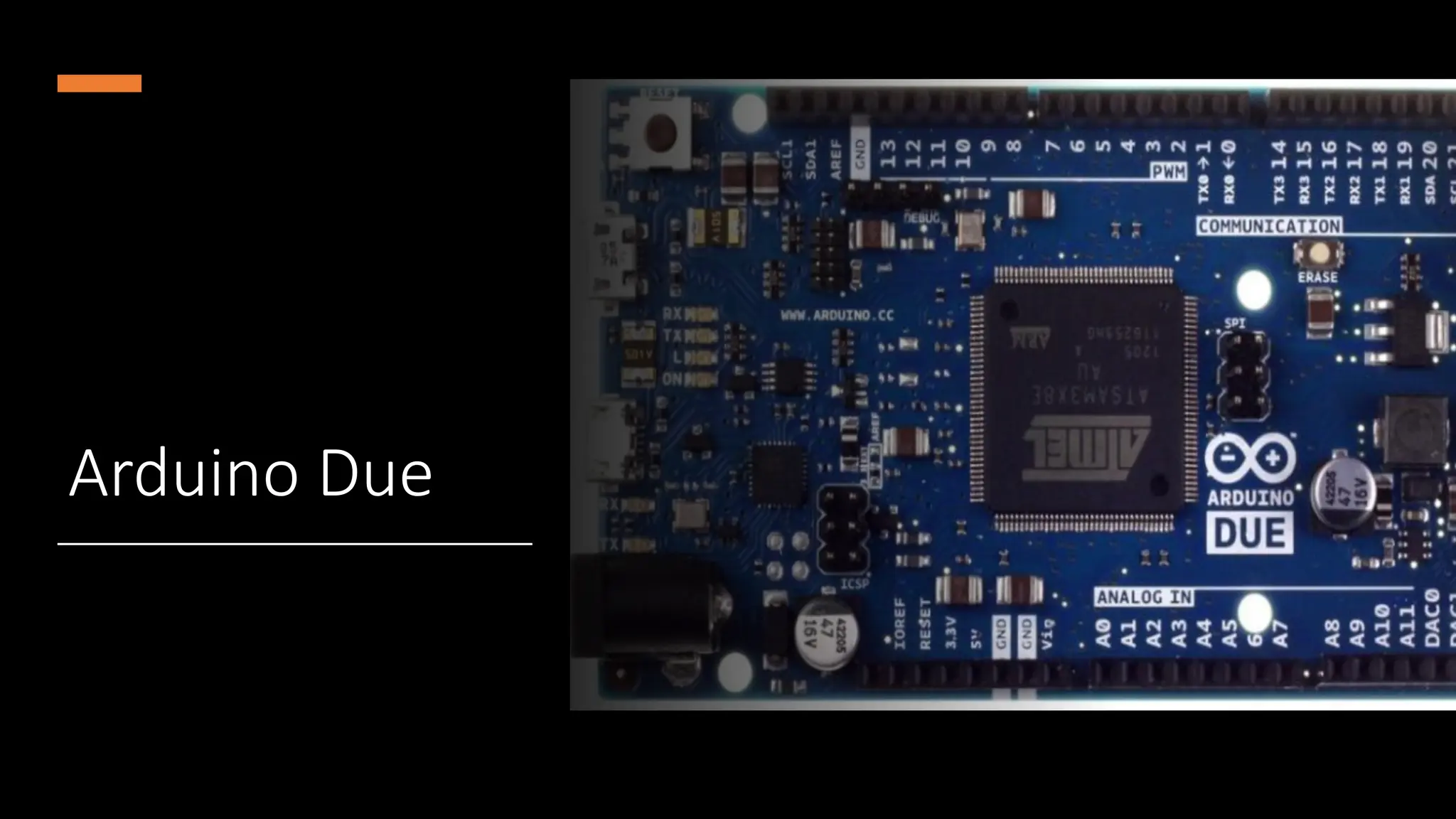

- 9. Kelebihan Arduino Due Memiliki coreprocessor 32- bit yang memungkinkan operasi data sebanyak 4 byte sekaligus dengan tipe data DWORD pada satu siklus waktu. CPU dilengkapi dengan frekuensi clock sebesar 84 MHz. RAM statis (SRMA) sebesar 96 KB. Ruang untuk kode program sebesar 512 KB. Terdapat pengendali akses memori langsung. Terdapat dua kanal DAC. Resolusi ADC yang lebih presisi dengan 12-bit sebanyak 12 kanal. Sumber catu daya dapat diambil dari port USB atau catu daya eksternal
- 10.

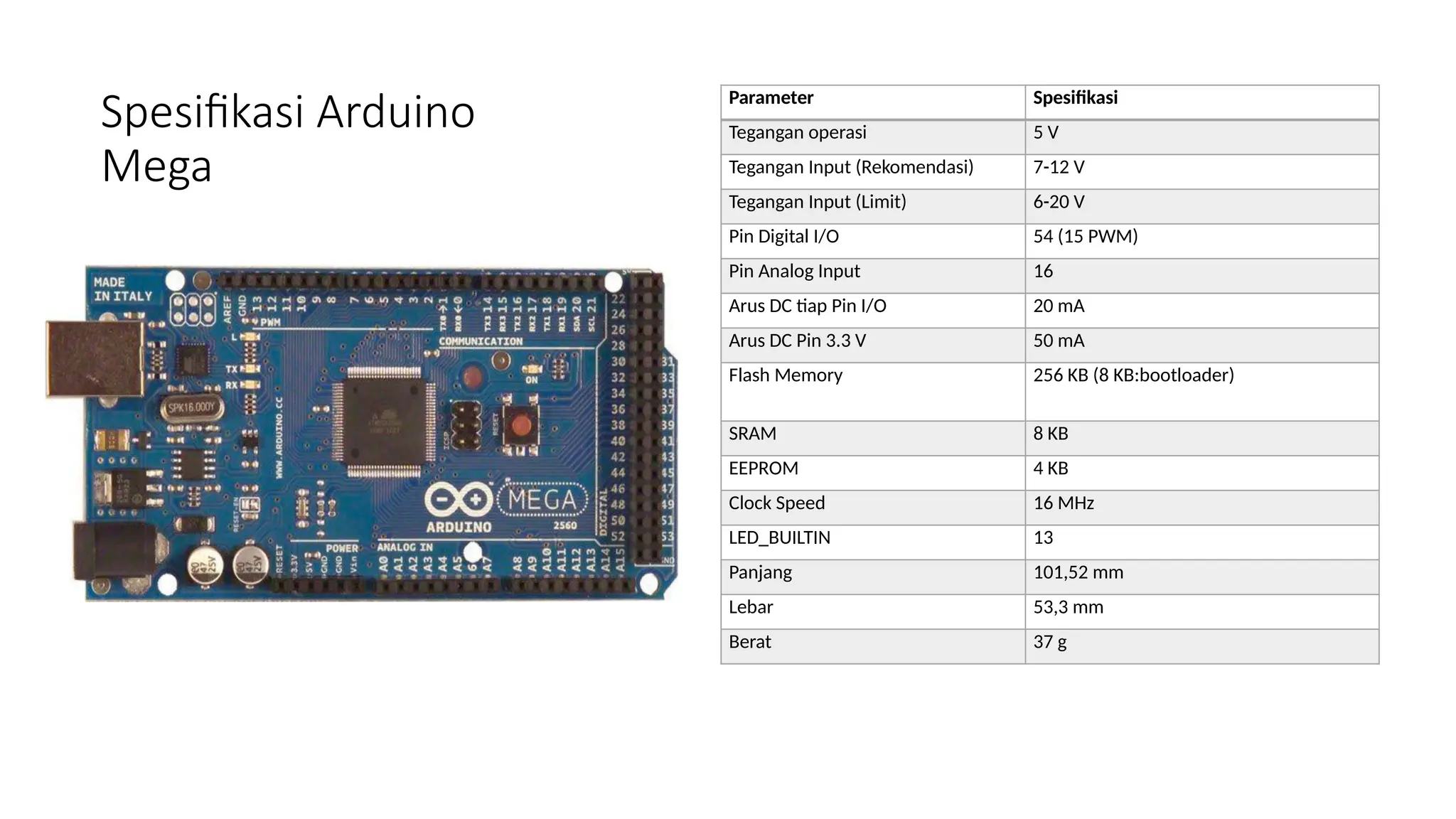

- 11. Spesifikasi Arduino Mega Parameter Spesifikasi Teganganoperasi 5 V Tegangan Input (Rekomendasi) 7-12 V Tegangan Input (Limit) 6-20 V Pin Digital I/O 54 (15 PWM) Pin Analog Input 16 Arus DC tiap Pin I/O 20 mA Arus DC Pin 3.3 V 50 mA Flash Memory 256 KB (8 KB:bootloader) SRAM 8 KB EEPROM 4 KB Clock Speed 16 MHz LED_BUILTIN 13 Panjang 101,52 mm Lebar 53,3 mm Berat 37 g

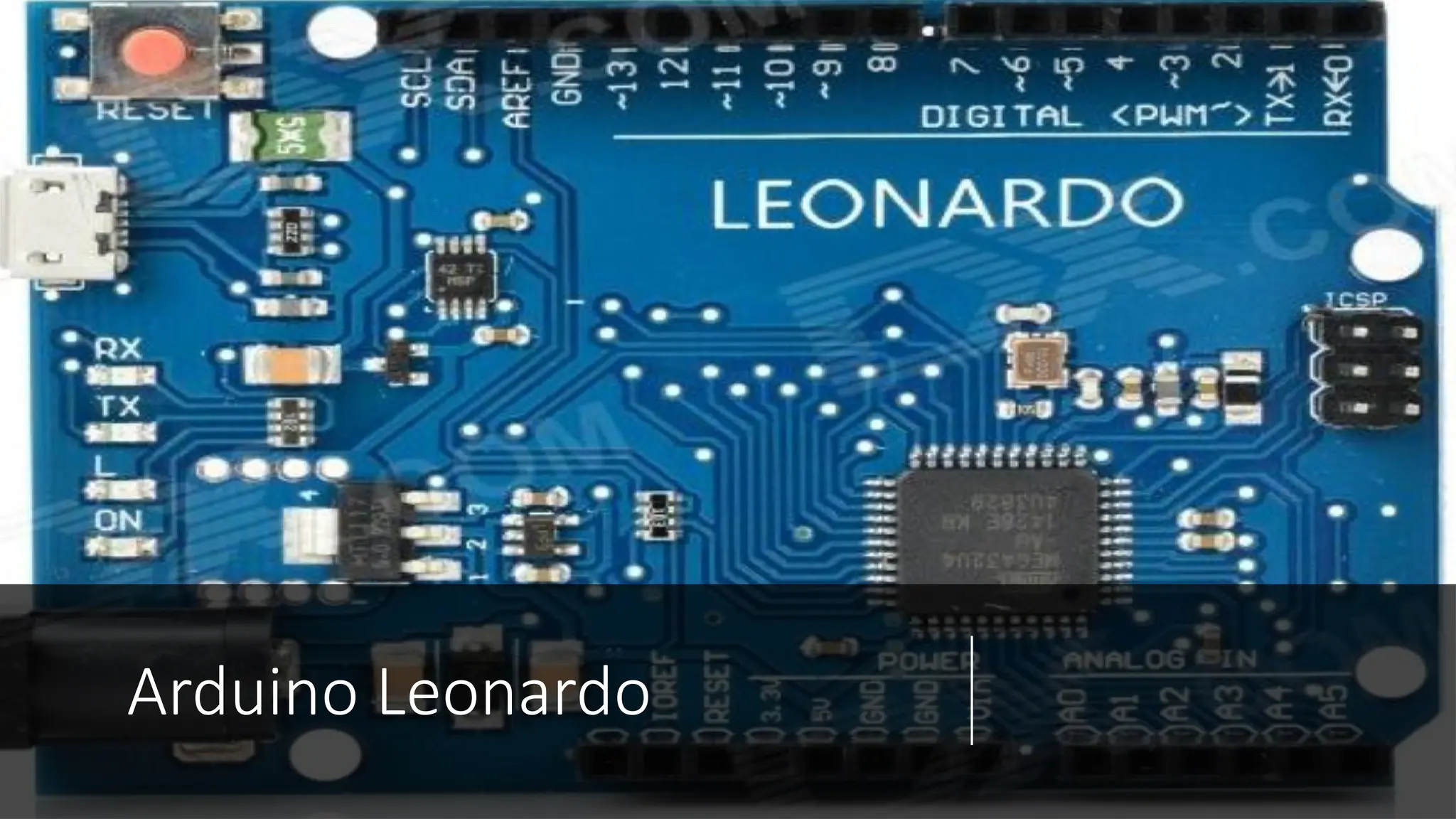

- 12.

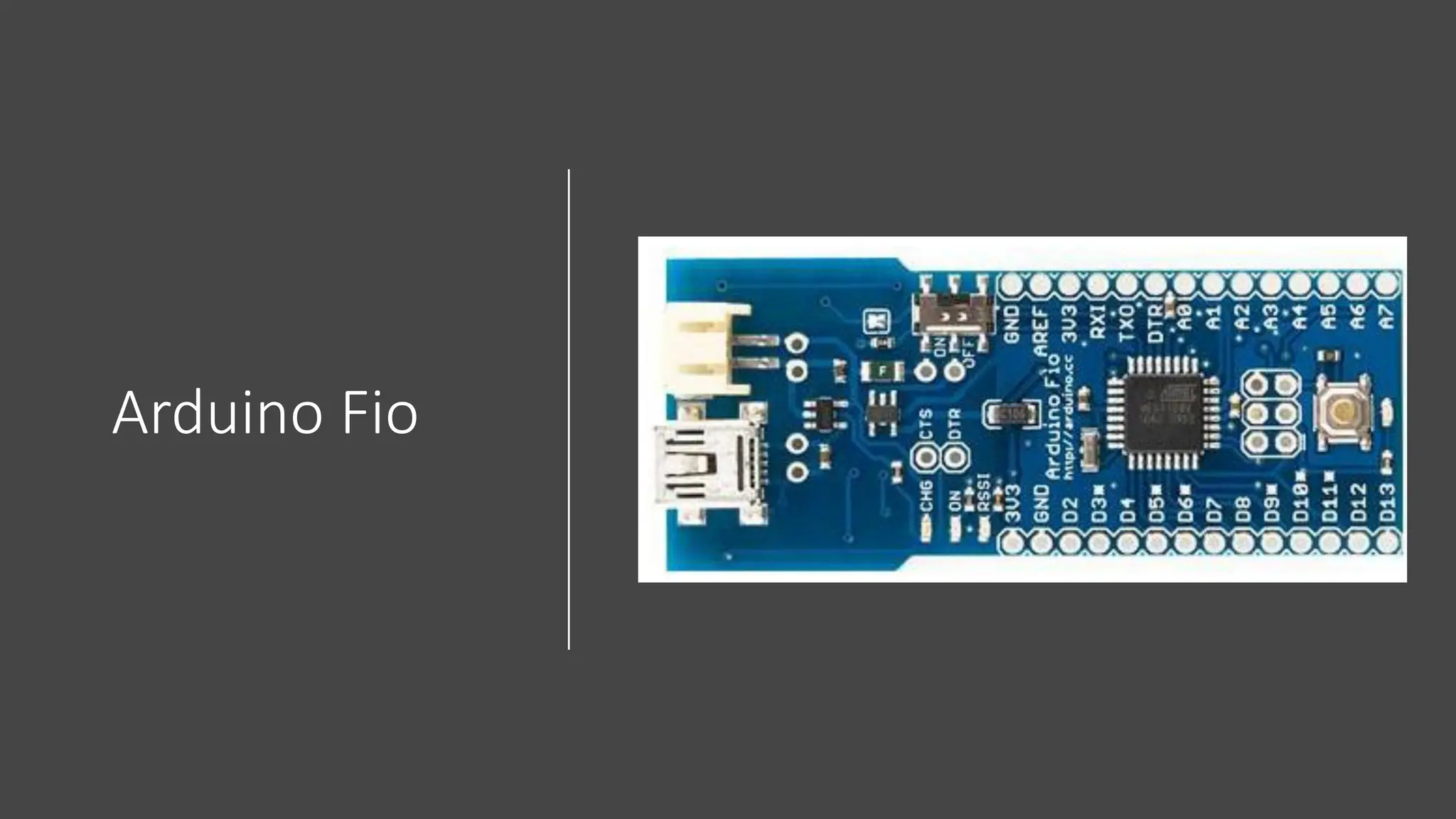

- 13.

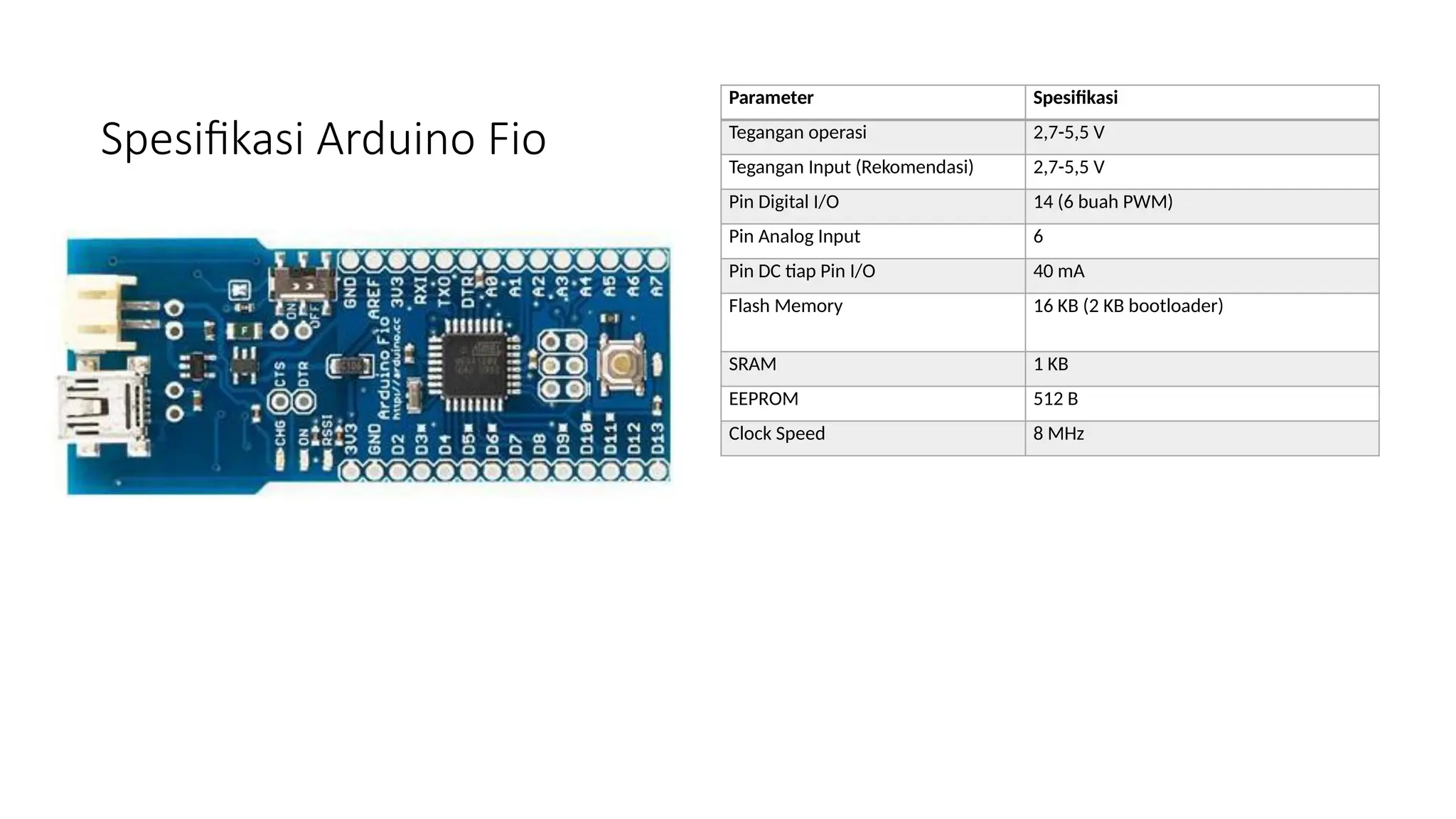

- 14. Spesifikasi Arduino Fio ParameterSpesifikasi Tegangan operasi 2,7-5,5 V Tegangan Input (Rekomendasi) 2,7-5,5 V Pin Digital I/O 14 (6 buah PWM) Pin Analog Input 6 Pin DC tiap Pin I/O 40 mA Flash Memory 16 KB (2 KB bootloader) SRAM 1 KB EEPROM 512 B Clock Speed 8 MHz
- 15.
- 16. Spesifikasi Arduino Nano Parameter Spesifikasi Teganganoperasi 5 V Tegangan Input (Rekomendasi) 7-12 V Pin Digital I/O 14 (6 PWM) Pin Analog Input 8 Arus DC tiap Pin I/O 40 mA Flash Memory 32 KB (0,5 KB:bootloader) SRAM 2 KB EEPROM 1 KB Clock Speed 16 MHz Panjang 45 mm x 18 mm Berat 5 g

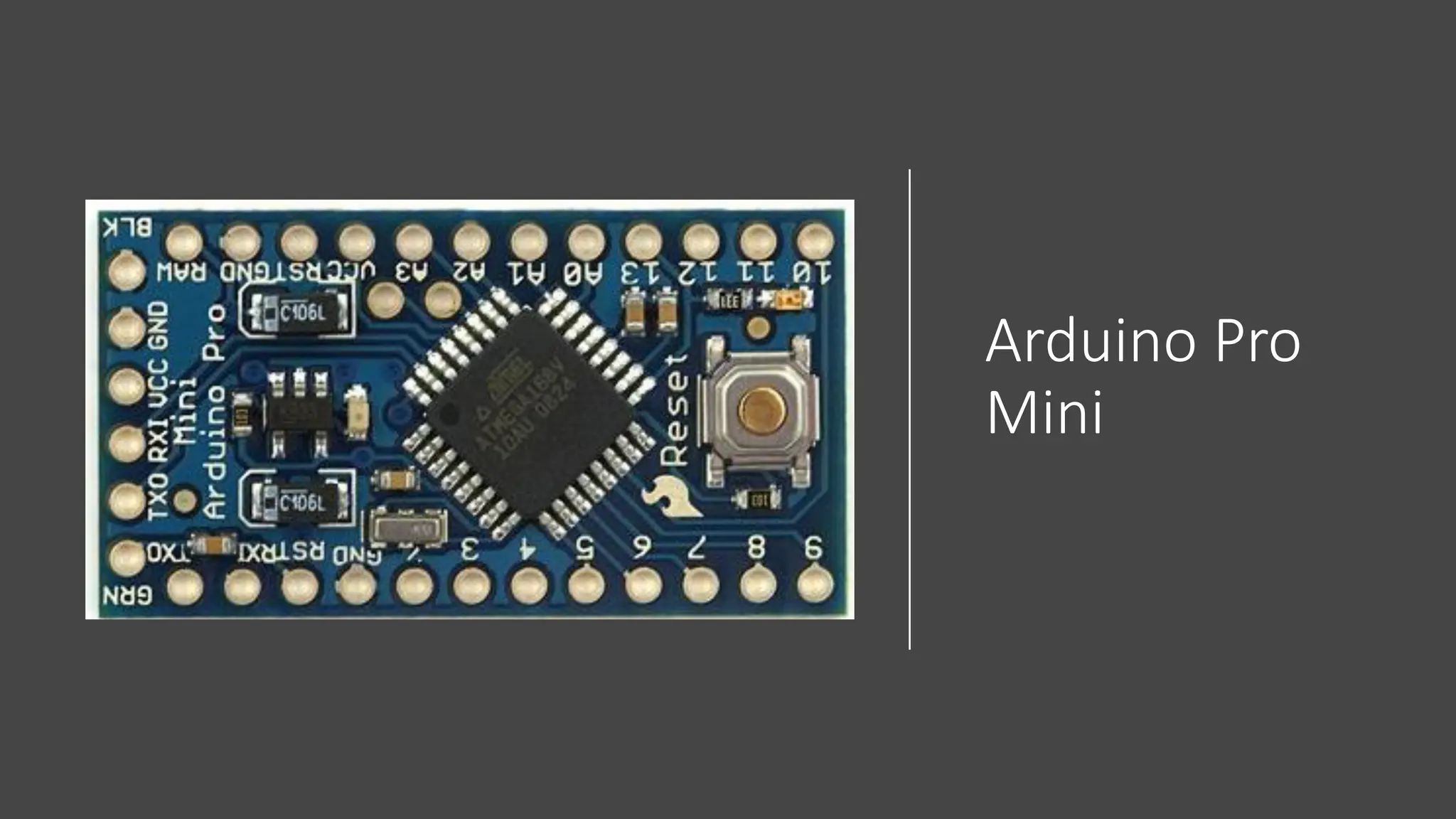

- 17.
- 18. Spesifikasi Arduino Pro Mini ParameterSpesifikasi Tegangan operasi 5 V atau 3,3 V (tergantung model) Pin Digital I/O 14 (6 PWM) Pin Analog Input 6 Arus DC tiap Pin I/O 40 mA Flash Memory 32 KB (0,5 KB:bootloader) SRAM 2 KB EEPROM 1 KB Clock Speed 8 MHz (model 3,3 V) atau 16 MHz (Model 5 V) Panjang 33 mm x 18 mm Berat 5 g
- 19.
- 20. Referensi Junaidi dan YuliyanDwi Prabowo, Project Sistem Kendali Elektronik Berbasis ARDUINO, AURA, Indonesia, 2018 Michael Margolis, Arduino Cookbook, O'Reilly Media, USA, 2011

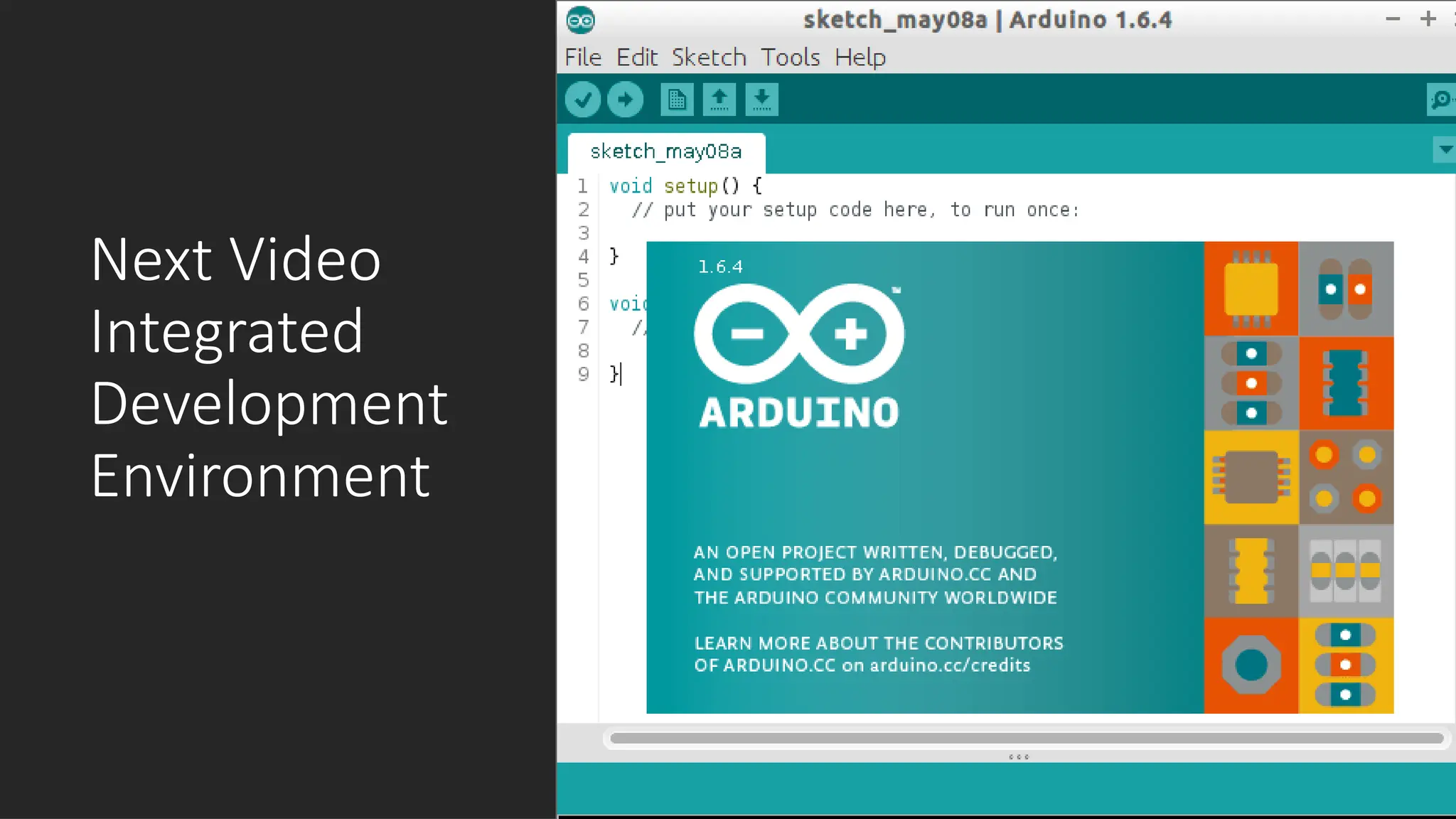

- 21.
