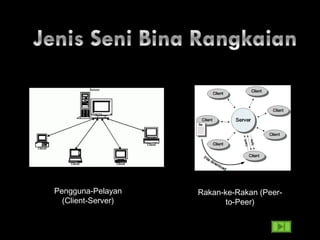

- 1. BAB 3: RANGKAIAN KOMPUTER& KOMUNIKASI 3.1.4 BINA RANGKAIAN 3.1.5 TOPOLOGI RANGKAIAN
- 2.

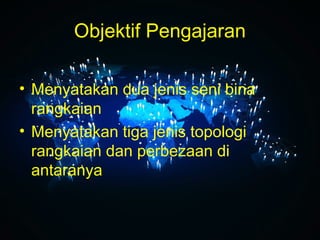

- 3. Objektif Pengajaran • Menyatakandua jenis seni bina rangkaian • Menyatakan tiga jenis topologi rangkaian dan perbezaan di antaranya

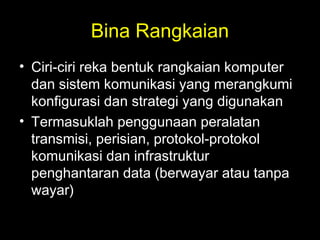

- 4. Bina Rangkaian • Ciri-cirireka bentuk rangkaian komputer dan sistem komunikasi yang merangkumi konfigurasi dan strategi yang digunakan • Termasuklah penggunaan peralatan transmisi, perisian, protokol-protokol komunikasi dan infrastruktur penghantaran data (berwayar atau tanpa wayar)
- 5.

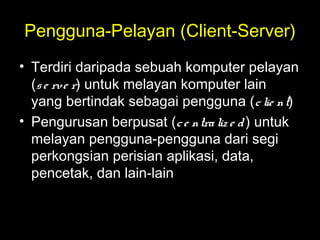

- 6. Pengguna-Pelayan (Client-Server) • Terdiridaripada sebuah komputer pelayan (se rve r) untuk melayan komputer lain yang bertindak sebagai pengguna (clie nt) • Pengurusan berpusat (ce ntraliz e d) untuk melayan pengguna-pengguna dari segi perkongsian perisian aplikasi, data, pencetak, dan lain-lain

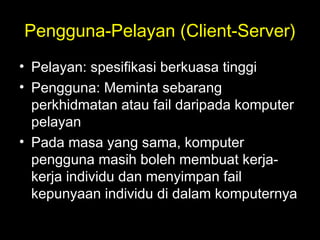

- 7. Pengguna-Pelayan (Client-Server) • Pelayan:spesifikasi berkuasa tinggi • Pengguna: Meminta sebarang perkhidmatan atau fail daripada komputer pelayan • Pada masa yang sama, komputer pengguna masih boleh membuat kerja- kerja individu dan menyimpan fail kepunyaan individu di dalam komputernya

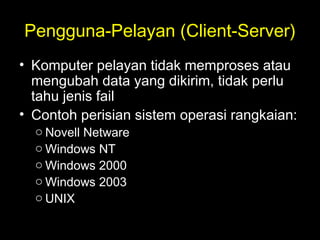

- 8. Pengguna-Pelayan (Client-Server) • Komputerpelayan tidak memproses atau mengubah data yang dikirim, tidak perlu tahu jenis fail • Contoh perisian sistem operasi rangkaian: o Novell Netware o Windows NT o Windows 2000 o Windows 2003 o UNIX

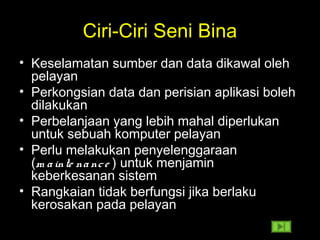

- 9. Ciri-Ciri Seni Bina •Keselamatan sumber dan data dikawal oleh pelayan • Perkongsian data dan perisian aplikasi boleh dilakukan • Perbelanjaan yang lebih mahal diperlukan untuk sebuah komputer pelayan • Perlu melakukan penyelenggaraan (m ainte nance ) untuk menjamin keberkesanan sistem • Rangkaian tidak berfungsi jika berlaku kerosakan pada pelayan

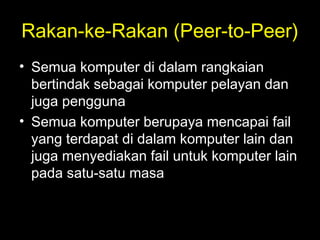

- 10. Rakan-ke-Rakan (Peer-to-Peer) • Semuakomputer di dalam rangkaian bertindak sebagai komputer pelayan dan juga pengguna • Semua komputer berupaya mencapai fail yang terdapat di dalam komputer lain dan juga menyediakan fail untuk komputer lain pada satu-satu masa
- 11. Rakan-ke-Rakan (Peer-to-Peer) • Tidakmempunyai komputer pelayan dan pengguna hanya perlu berkongsi fail dan ruangan simpanan, serta sumber-sumber lain dari setiap komputer dalam rangkaian • Setiap komputer dapat mengirim, menerima, dan memproses fail atau data kerana setiap komputer mempunyai potensi yang sama

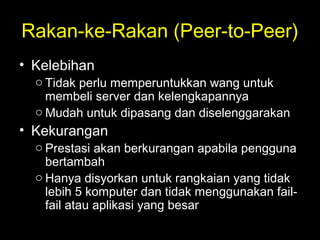

- 12. Rakan-ke-Rakan (Peer-to-Peer) • Kelebihan oTidak perlu memperuntukkan wang untuk membeli server dan kelengkapannya o Mudah untuk dipasang dan diselenggarakan • Kekurangan o Prestasi akan berkurangan apabila pengguna bertambah o Hanya disyorkan untuk rangkaian yang tidak lebih 5 komputer dan tidak menggunakan fail- fail atau aplikasi yang besar
- 13.
- 14. AKTIVITI BERKUMPULAN Bandingkan ciri-ciri,kelebihan, dan kekurangan 2 jenis seni bina rangkaian

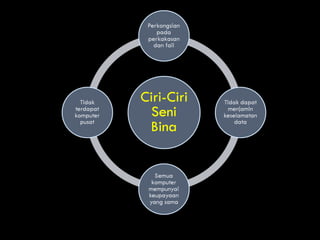

- 15. Ciri-Ciri Seni Bina •Tidak terdapat komputer pusat yang mengawal rangkaian dan sumber • Perkongsian pada perkakasan dan fail boleh dibuat • Tidak dapat menjamin keselamatan data di dalam sesebuah komputer • Semua komputer di dalam rangkaian mempunyai keupayaan yang sama dalam mengirim, menerima, dan memproses fail

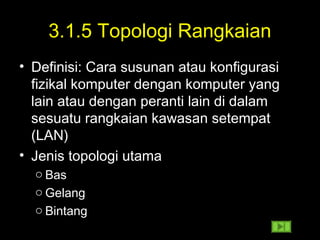

- 17. 3.1.5 Topologi Rangkaian •Definisi: Cara susunan atau konfigurasi fizikal komputer dengan komputer yang lain atau dengan peranti lain di dalam sesuatu rangkaian kawasan setempat (LAN) • Jenis topologi utama o Bas o Gelang o Bintang

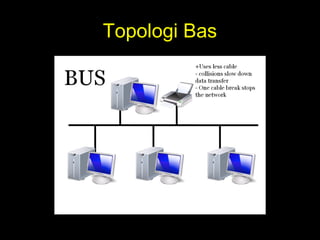

- 18. Topologi Bas • Asasdan mudah dibangunkan • Digunakan dalam persekitaran yang menggunakan wayar koaksial • Dihubungkan dengan satu kabel tunggal (backbo ne ) yang menghubungkan di antara semua komputer dan peranti-peranti lain • Mempunyai satu titik permulaan serta penutupnya (te rm inato r) yang dipasang pada kedua-dua penghujung awal dan akhir kabel tersebut
- 19.
- 20. Kelebihan VS Kelemahan KebaikanKelemahan Jika salah satu terminal gagal berfungsi, tidak menjejaskan operasi terminal lain Perlanggaran data boleh berlaku apabila 2 atau lebih nod menghantar data pada masa yang sama Boleh menjadi pengganti yang baik kepada topologi lain Tidak sesuai jika kadar trafik data dalam rangkaian adalah banyak Sesuai untuk rangkaian yang bersifat sementara Sukar untuk diurus dan diselesaikan permasalahannya Terminal yang mudah ditambah atau dikurangkan Kegagalan kabel tunggal (backbone) boleh melumpuhkan seluruh rangkaian lain

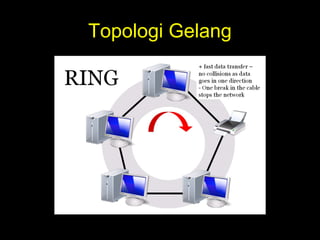

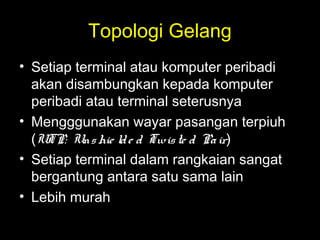

- 21. Topologi Gelang • Setiapterminal atau komputer peribadi akan disambungkan kepada komputer peribadi atau terminal seterusnya • Mengggunakan wayar pasangan terpiuh (UTP: Unshie lde d Twiste d Pair) • Setiap terminal dalam rangkaian sangat bergantung antara satu sama lain • Lebih murah
- 22.
- 23. Kelebihan VS Kelemahan KelebihanKekurangan Satu rangkaian yang teratur, semua nod dalam rangkaian menpunyai akses pada kadar yang sama rata kepada semua sumber-sumber Jika salah satu stesen kerja gagal untuk berfungsi, akan menyebabkan kegagalan seluruh rangkaian Tidak memerlukan komputer pelayan rangkaian untuk menguruskan sambungan Penambahan dan pengurangan peranti di dalam rangkaian boleh memberi kesan kepada keseluruhan rangkaian

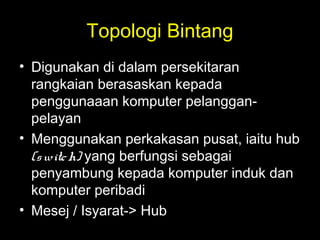

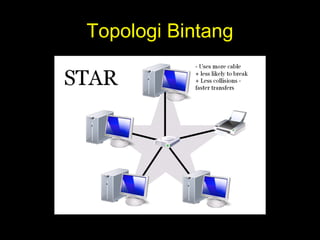

- 24. Topologi Bintang • Digunakandi dalam persekitaran rangkaian berasaskan kepada penggunaaan komputer pelanggan- pelayan • Menggunakan perkakasan pusat, iaitu hub (switch) yang berfungsi sebagai penyambung kepada komputer induk dan komputer peribadi • Mesej / Isyarat-> Hub

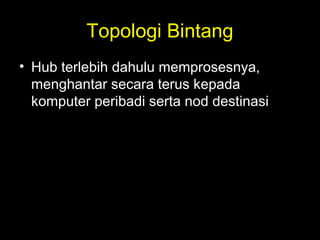

- 25. Topologi Bintang • Hubterlebih dahulu memprosesnya, menghantar secara terus kepada komputer peribadi serta nod destinasi

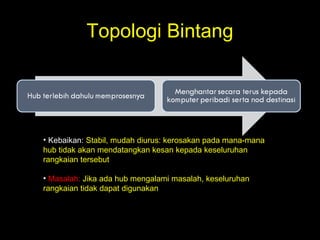

- 26. Topologi Bintang • Kebaikan:Stabil, mudah diurus: kerosakan pada mana-mana hub tidak akan mendatangkan kesan kepada keseluruhan rangkaian tersebut • Masalah: Jika ada hub mengalami masalah, keseluruhan rangkaian tidak dapat digunakan
- 27.
- 28. Kelebihan VS Kelemahan KelebihanKekurangan Kemudahan dalam menambah atau mengurangkan bilangan komputer dalam rangkaian tanpa mengganggu komputer lain dalam rangkaian Jika peranti pusat (hub/switch) gagal berfungsi, seluruh rangkaian komputer akan lumpuh dan tidak dapat beroperasi Hub / Switch boleh dijadikan sebagai tempat yang terbaik untuk mendiagnosis kerosakan pada komputer dalam rangkaian Kos mahal kerana semua kabel rangkaian bermula dari hub/switch dan berakhir pada setiap komputer. Kerosakan pada mana-mana komputer dalam rangkaian tidak memberi kesan kepada rangkaian komputer Memerlukan kabel yang lebih jika dibandingkan dengan topologi yang lain
- 29. AKTIVITI BERKUMPULAN • Senaraikan: oLakaran Topologi o Struktur o Kerosakan Nod o Tambah / Buang Nod o Pengembangan Rangkaian

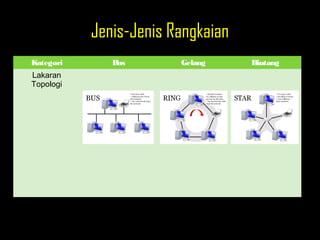

- 30. Jenis-Jenis Rangkaian Kategori BasGelang Bintang Lakaran Topologi

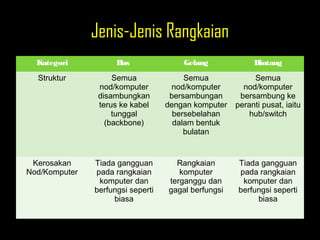

- 31. Jenis-Jenis Rangkaian Kategori BasGelang Bintang Struktur Semua nod/komputer disambungkan terus ke kabel tunggal (backbone) Semua nod/komputer bersambungan dengan komputer bersebelahan dalam bentuk bulatan Semua nod/komputer bersambung ke peranti pusat, iaitu hub/switch Kerosakan Nod/Komputer Tiada gangguan pada rangkaian komputer dan berfungsi seperti biasa Rangkaian komputer terganggu dan gagal berfungsi Tiada gangguan pada rangkaian komputer dan berfungsi seperti biasa

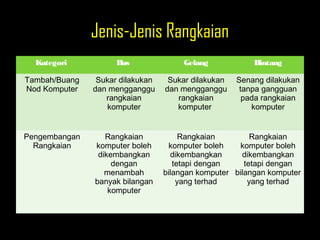

- 32. Jenis-Jenis Rangkaian Kategori BasGelang Bintang Tambah/Buang Nod Komputer Sukar dilakukan dan mengganggu rangkaian komputer Sukar dilakukan dan mengganggu rangkaian komputer Senang dilakukan tanpa gangguan pada rangkaian komputer Pengembangan Rangkaian Rangkaian komputer boleh dikembangkan dengan menambah banyak bilangan komputer Rangkaian komputer boleh dikembangkan tetapi dengan bilangan komputer yang terhad Rangkaian komputer boleh dikembangkan tetapi dengan bilangan komputer yang terhad
