1. PANDUAN PENGISIAN
DESKRIPSI PERANCANGAN PERANGKAT LUNAK
(DPPL)
BERORIENTASI PROSES
Jurusan Teknik Informatika - Institut Teknologi Bandung
Jl. Ganesha 10, Bandung 40132
Nomor Dokumen Halaman
Panduan GL02A 1/18
Jurusan Teknik Informatika
Institut Teknologi Bandung
Revisi A Tg l: 07/08/2000

2. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 2 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB
DAFTAR PERUBAHAN
Revisi Deskripsi
A Restrukturisasi sistematika dokumen template GL02AT
Penyempurnaan (penambahan dan pengurangan) penjelasan sesuai
dengan penyesuaian sistematika dokumen template GL02A.
B
C
D
E
F
G
INDEX
TGL
- A
07/08/2000
B C D E F G
Ditulis
oleh
BY IL/WP
Diperiksa
oleh
WP+BY
Disetujui
oleh

3. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 3 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

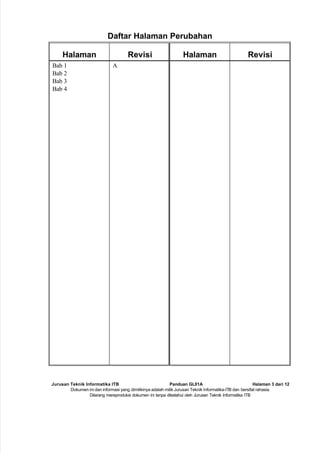

Daftar Halaman Perubahan
Halaman Revisi Halaman Revisi
Bab 1
Bab 2
Bab 3
Bab 4
A

4. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 4 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

5. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 5 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

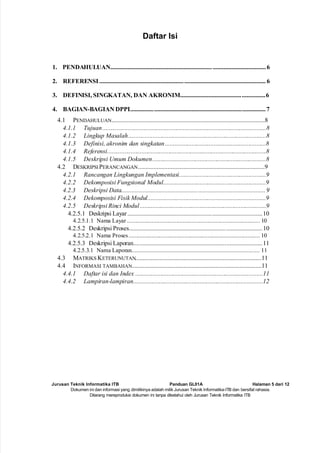

Daftar Isi
1. PENDAHULUAN...................................................................................................6
2. REFERENSI ..........................................................................................................6
3. DEFINISI, SINGKATAN, DAN AKRONIM......................................................6
4. BAGIAN-BAGIAN DPPL.....................................................................................7
4.1 PENDAHULUAN..................................................................................................8
4.1.1 Tujuan........................................................................................................8
4.1.2 Lingkup Masalah........................................................................................8
4.1.3 Definisi, akronim dan singkatan................................................................8
4.1.4 Referensi.....................................................................................................8
4.1.5 Deskripsi Umum Dokumen........................................................................8
4.2 DESKRIPSI PERANCANGAN.................................................................................9
4.2.1 Rancangan Lingkungan Implementasi.......................................................9
4.2.2 Dekomposisi Fungsional Modul.................................................................9
4.2.3 Deskripsi Data............................................................................................9
4.2.4 Dekomposisi Fisik Modul...........................................................................9
4.2.5 Deskripsi Rinci Modul................................................................................9
4.2.5.1 Deskripsi Layar......................................................................................10
4.2.5.1.1 Nama Layar ...................................................................................... 10
4.2.5.2 Deskripsi Proses.....................................................................................10
4.2.5.2.1 Nama Proses..................................................................................... 10
4.2.5.3 Deskripsi Laporan..................................................................................11
4.2.5.3.1 Nama Laporan................................................................................... 11
4.3 MATRIKS KETERUNUTAN
.................................................................................11
4.4 INFORMASI TAMBAHAN...................................................................................11
4.4.1 Daftar isi dan Index .................................................................................11
4.4.2 Lampiran-lampiran..................................................................................12

6. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 6 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB
1. Pendahuluan
Dokumen ini berisi penjelasan pemakaian dan penulisan dokumen Deskripsi Perancagan
Perangkat Lunak (DPPL) atau Software Design Description (SDD) dengan pendekatan
(ancangan) berorientasi proses. Dokumen ini selanjutnya akan menggunakan istilah DPPL.
Dokumen ini sebagian besar adalah adaptasi dari dokumen IEEE Std 830-1993.
Uraian yang dituangkan di dalam dokumen ini digunakan sebagai acuan dalam menulis
DPPL. Dokumen ini dibuat untuk membantu membuat pengembangan perancangan
perangkat lunak yang akan dikembangkan dengan ancangan berorientasi proses. Pada
prinsipnya, hasil analisis sistem perangkat lunak dengan ancangan ini diuraikan sebagai
sekumpulan proses yang terorganisasi secara hirarkis. Proses-proses tersebut saling
berkomunikasi melalui suatu jalur aliran data.
2. Referensi
• IEEE Std 830-1993, IEEE Recommended Practice for Software Requirement
Specifications.
• IEEE Std 610.12-1990 IEEE Standard Glossary of Software Engineering Terminology
(ANSI).
• Jurusan Teknik Informatika – Institut Teknologi Bandung Panduan GL01, Panduan
Penggunaan dan Pengisian Spesifikasi Kebutuhan Perangkat Lunak.
3. Definisi, Singkatan, dan Akronim
Definisi dari istilah yang akan digunakan pada dokumen ini dibuat berdasarkan hasil
terjemahan dari IEEE Std 610.12-1990.
1. Pelanggan
Adalah orang atau organisasi yang membayar produk, dan biasanya (tidak harus) ia yang
akan memutuskan kebutuhannya.
2. Pengembang
Adalah orang yang menghasilkan produk untuk pelanggan.
3. Pengguna
Adalah orang yang akan langsung menjalankan atau menggunakan produk. Pengguna dan
pelanggan umumnya adalah orang yang sama.
DPPL Deskripsi Perancangan Perangkat Lunak
SDD Software Design Description
DFD Data Flow Diagram
ERD Entity Relationship Diagram
STD State Transition Diagram

7. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 7 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB
DBMS Data Base Management System

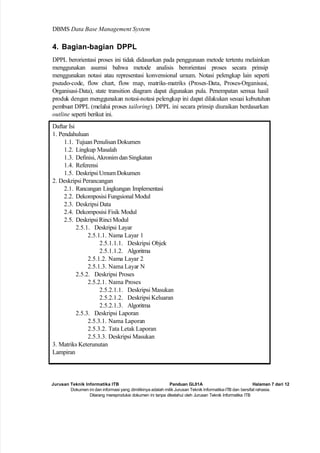

4. Bagian-bagian DPPL
DPPL berorientasi proses ini tidak didasarkan pada penggunaan metode tertentu melainkan
menggunakan asumsi bahwa metode analisis berorientasi proses secara prinsip
menggunakan notasi atau representasi konvensional umum. Notasi pelengkap lain seperti
pseudo-code, flow chart, flow map, matriks-matriks (Proses-Data, Proses-Organisasi,
Organisasi-Data), state transition diagram dapat digunakan pula. Penempatan semua hasil
produk dengan menggunakan notasi-notasi pelengkap ini dapat dilakukan sesuai kebutuhan
pembuat DPPL (melalui proses tailoring). DPPL ini secara prinsip diuraikan berdasarkan
outline seperti berikut ini.
Daftar Isi
1. Pendahuluan
1.1. Tujuan Penulisan Dokumen
1.2. Lingkup Masalah
1.3. Definisi, Akronim dan Singkatan
1.4. Referensi
1.5. Deskripsi Umum Dokumen
2. Deskripsi Perancangan
2.1. Rancangan Lingkungan Implementasi
2.2. Dekomposisi Fungsional Modul
2.3. Deskripsi Data
2.4. Dekomposisi Fisik Modul
2.5. Deskripsi Rinci Modul
2.5.1. Deskripsi Layar
2.5.1.1. Nama Layar 1
2.5.1.1.1. Deskripsi Objek
2.5.1.1.2. Algoritma
2.5.1.2. Nama Layar 2
2.5.1.3. Nama Layar N
2.5.2. Deskripsi Proses
2.5.2.1. Nama Proses
2.5.2.1.1. Deskripsi Masukan
2.5.2.1.2. Deskripsi Keluaran
2.5.2.1.3. Algoritma
2.5.3. Deskripsi Laporan
2.5.3.1. Nama Laporan
2.5.3.2. Tata Letak Laporan
2.5.3.3. Deskripsi Masukan
3. Matriks Keterunutan
Lampiran

8. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 8 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

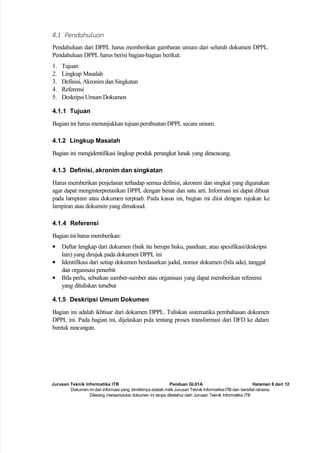

4.1 Pendahuluan
Pendahuluan dari DPPL harus memberikan gambaran umum dari seluruh dokumen DPPL.
Pendahuluan DPPL harus berisi bagian-bagian berikut:
1. Tujuan
2. Lingkup Masalah
3. Definisi, Akronim dan Singkatan
4. Referensi
5. Deskripsi Umum Dokumen
4.1.1 Tujuan
Bagian ini harus menunjukkan tujuan pembuatan DPPL secara umum.
4.1.2 Lingkup Masalah
Bagian ini mengidentifikasi lingkup produk perangkat lunak yang diracncang.
4.1.3 Definisi, akronim dan singkatan
Harus memberikan penjelasan terhadap semua definisi, akronim dan singkat yang digunakan
agar dapat menginterpretasikan DPPL dengan benar dan satu arti. Informasi ini dapat dibuat
pada lampiran atau dokumen terpisah. Pada kasus ini, bagian ini diisi dengan rujukan ke
lampiran atau dokumen yang dimaksud.
4.1.4 Referensi
Bagian ini harus memberikan:
• Daftar lengkap dari dokumen (baik itu berupa buku, panduan, atau spesifikasi/deskripsi
lain) yang dirujuk pada dokumen DPPL ini
• Identifikasi dari setiap dokumen berdasarkan judul, nomor dokumen (bila ada), tanggal
dan organisasi penerbit
• Bila perlu, sebutkan sumber-sumber atau organisasi yang dapat memberikan referensi
yang dituliskan tersebut
4.1.5 Deskripsi Umum Dokumen
Bagian ini adalah ikhtisar dari dokumen DPPL. Tuliskan sistematika pembahasan dokumen
DPPL ini. Pada bagian ini, dijelaskan pula tentang proses transformasi dari DFD ke dalam
bentuk rancangan.

9. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 9 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

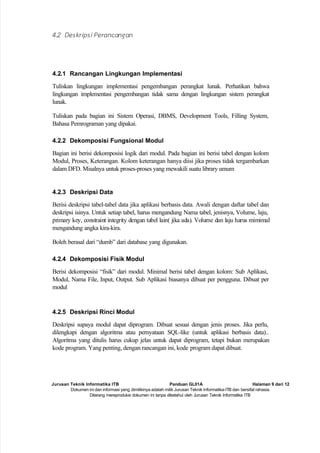

4.2 Deskripsi Perancangan
4.2.1 Rancangan Lingkungan Implementasi
Tuliskan lingkungan implementasi pengembangan perangkat lunak. Perhatikan bahwa
lingkungan implementasi pengembangan tidak sama dengan lingkungan sistem perangkat
lunak.
Tuliskan pada bagian ini Sistem Operasi, DBMS, Development Tools, Filling System,
Bahasa Pemrograman yang dipakai.
4.2.2 Dekomposisi Fungsional Modul
Bagian ini berisi dekomposisi logik dari modul. Pada bagian ini berisi tabel dengan kolom
Modul, Proses, Keterangan. Kolom keterangan hanya diisi jika proses tidak tergambarkan
dalam DFD. Misalnya untuk proses-proses yang mewakili suatu library umum
4.2.3 Deskripsi Data
Berisi deskripsi tabel-tabel data jika aplikasi berbasis data. Awali dengan daftar tabel dan
deskripsi isinya. Untuk setiap tabel, harus mengandung Nama tabel, jenisnya, Volume, laju,
primary key, constraint integrity dengan tabel lain( jika ada). Volume dan laju harus mimimal
mengandung angka kira-kira.
Boleh berasal dari “dumb” dari database yang digunakan.
4.2.4 Dekomposisi Fisik Modul
Berisi dekomposisi “fisik” dari modul. Minimal berisi tabel dengan kolom: Sub Aplikasi,
Modul, Nama File, Input, Output. Sub Aplikasi biasanya dibuat per pengguna. Dibuat per
modul
4.2.5 Deskripsi Rinci Modul
Deskripsi supaya modul dapat diprogram. Dibuat sesuai dengan jenis proses. Jika perlu,
dilengkapi dengan algoritma atau pernyataan SQL-like (untuk aplikasi berbasis data)..
Algoritma yang ditulis harus cukup jelas untuk dapat diprogram, tetapi bukan merupakan
kode program. Yang penting, dengan rancangan ini, kode program dapat dibuat.

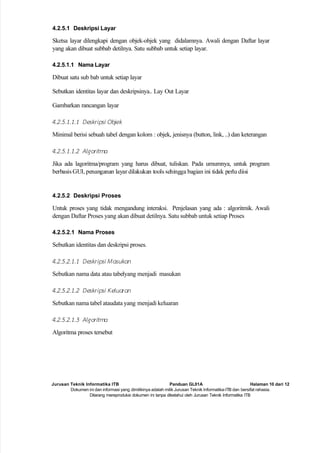

10. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 10 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB
4.2.5.1 Deskripsi Layar
Sketsa layar dilengkapi dengan objek-objek yang didalamnya. Awali dengan Daftar layar
yang akan dibuat subbab detilnya. Satu subbab untuk setiap layar.
4.2.5.1.1 Nama Layar
Dibuat satu sub bab untuk setiap layar
Sebutkan identitas layar dan deskripsinya.. Lay Out Layar
Gambarkan rancangan layar
4.2.5.1.1.1 Deskripsi Objek
Minimal berisi sebuah tabel dengan kolom : objek, jenisnya (button, link, ..) dan keterangan
4.2.5.1.1.2 Algoritma
Jika ada lagoritma/program yang harus dibuat, tuliskan. Pada umumnya, untuk program
berbasis GUI, penanganan layar dilakukan tools sehingga bagian ini tidak perlu diisi
4.2.5.2 Deskripsi Proses
Untuk proses yang tidak mengandung interaksi. Penjelasan yang ada : algoritmik. Awali
dengan Daftar Proses yang akan dibuat detilnya. Satu subbab untuk setiap Proses
4.2.5.2.1 Nama Proses
Sebutkan identitas dan deskripsi proses.
4.2.5.2.1.1 Deskripsi Masukan
Sebutkan nama data atau tabelyang menjadi masukan
4.2.5.2.1.2 Deskripsi Keluaran
Sebutkan nama tabel ataudata yang menjadi keluaran
4.2.5.2.1.3 Algoritma
Algoritma proses tersebut

11. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 11 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

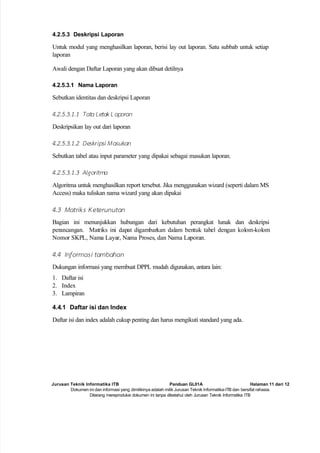

4.2.5.3 Deskripsi Laporan
Untuk modul yang menghasilkan laporan, berisi lay out laporan. Satu subbab untuk setiap
laporan
Awali dengan Daftar Laporan yang akan dibuat detilnya
4.2.5.3.1 Nama Laporan
Sebutkan identitas dan deskripsi Laporan
4.2.5.3.1.1 Tata Letak L aporan
Deskripsikan lay out dari laporan
4.2.5.3.1.2 Deskripsi Masukan
Sebutkan tabel atau input parameter yang dipakai sebagai masukan laporan.
4.2.5.3.1.3 Algoritma
Algoritma untuk menghasilkan report tersebut. Jika menggunakan wizard (seperti dalam MS
Access) maka tuliskan nama wizard yang akan dipakai
4.3 Matriks K eterunutan
Bagian ini menunjukkan hubungan dari kebutuhan perangkat lunak dan deskripsi
perancangan. Matriks ini dapat digambarkan dalam bentuk tabel dengan kolom-kolom
Nomor SKPL, Nama Layar, Nama Proses, dan Nama Laporan.
4.4 Informasi tambahan
Dukungan informasi yang membuat DPPL mudah digunakan, antara lain:
1. Daftar isi
2. Index
3. Lampiran
4.4.1 Daftar isi dan Index
Daftar isi dan index adalah cukup penting dan harus mengikuti standard yang ada.

12. Jurusan Teknik Informatika ITB Panduan GL01A Halaman 12 dari 12
Dokumen ini dan informasi yang dimilikinya adalah milik Jurusan Teknik Informatika-ITB dan bersifat rahasia.
Dilarang mereproduksi dokumen ini tanpa diketahui oleh Jurusan Teknik Informatika ITB

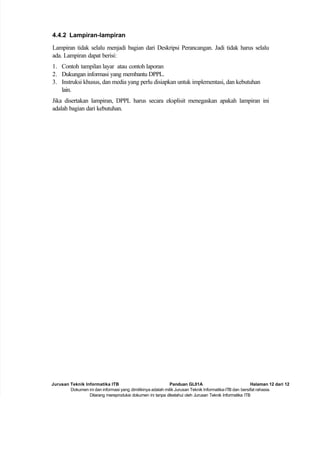

4.4.2 Lampiran-lampiran
Lampiran tidak selalu menjadi bagian dari Deskripsi Perancangan. Jadi tidak harus selalu
ada. Lampiran dapat berisi:
1. Contoh tampilan layar atau contoh laporan
2. Dukungan informasi yang membantu DPPL.
3. Instruksi khusus, dan media yang perlu disiapkan untuk implementasi, dan kebutuhan
lain.
Jika disertakan lampiran, DPPL harus secara eksplisit menegaskan apakah lampiran ini
adalah bagian dari kebutuhan.
