Vẽ mạch in với Layout

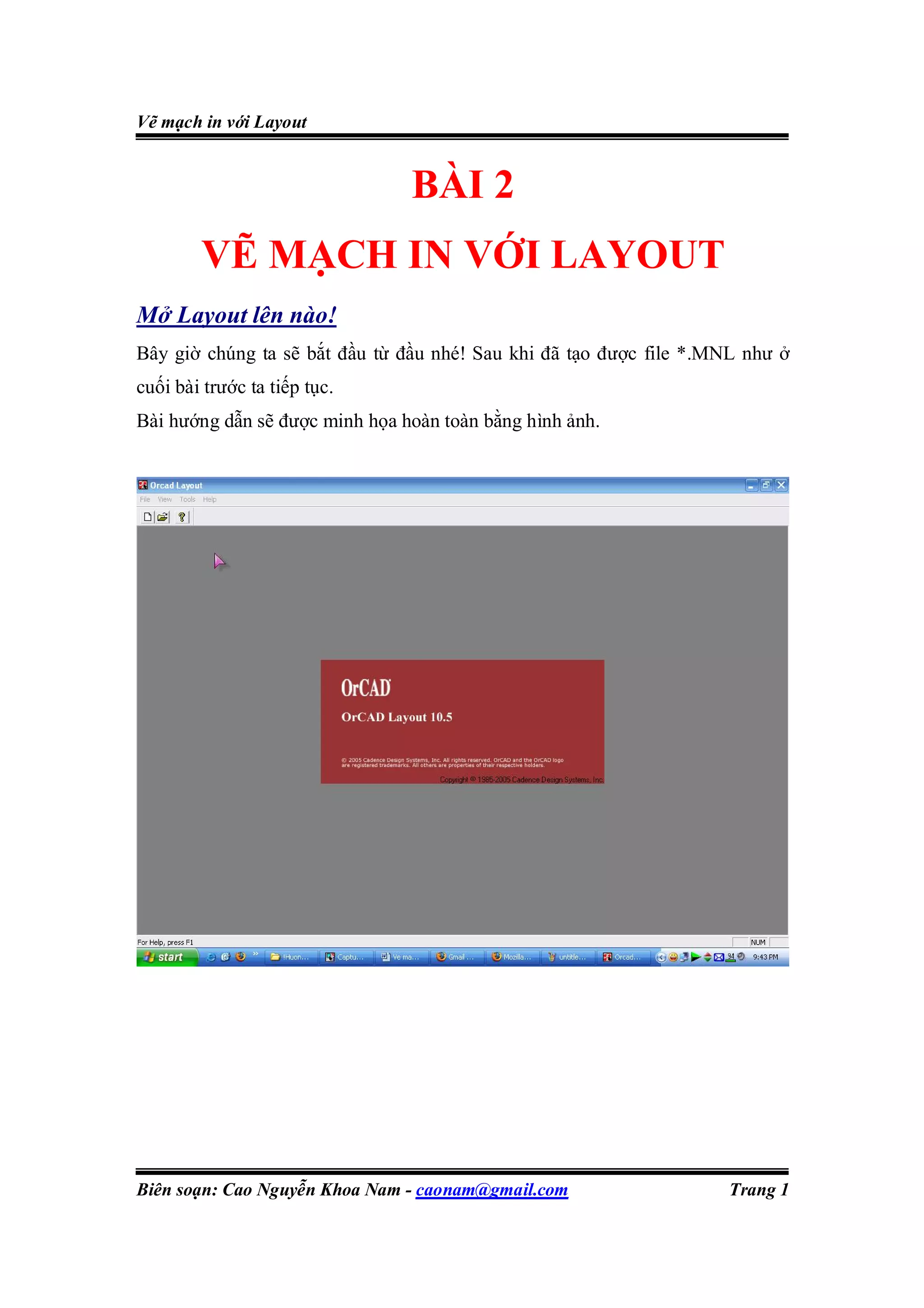

BÀI 2
VẼ MẠCH IN VỚI LAYOUT
Mở Layout lên nào!
Bây giờ chúng ta sẽ bắt đầu từ đầu nhé! Sau khi đã tạo được file *.MNL như ở
cuối bài trước ta tiếp tục.
Bài hướng dẫn sẽ được minh họa hoàn toàn bằng hình ảnh.

Biên soạn: Cao Nguyễn Khoa Nam - caonam@gmail.com Trang 1

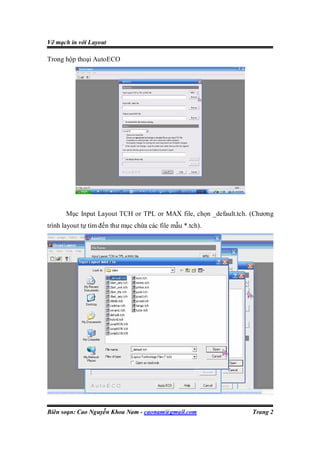

Trong hộp thoại AutoECO

Mục Input Layout TCH or TPL or MAX file, chọn _default.tch. (Chương
trình layout tự tìm đến thư mục chứa các file mẫu *.tch).

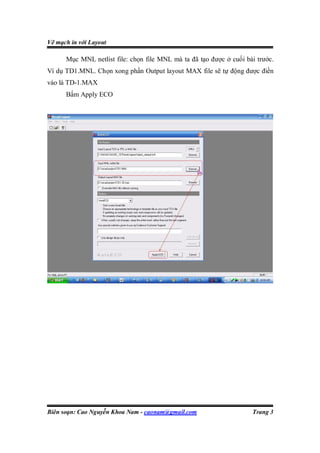

Mục MNL netlist file: chọn file MNL mà ta đã tạo được ở cuối bài trước.
Ví dụ TD1.MNL. Chọn xong phần Output layout MAX file sẽ tự động được điền
vào là TD-1.MAX
Bấm Apply ECO



Chọn chân linh kiện (footprint):
Hộp thoại Link Footprint to Component sẽ hiện ra
Bây giờ là lúc chọn chân linh kiện (Footprint) tương ứng cho các linh kiện trong
mạch in.
Ví dụ trong hình là linh kiện Q13 mang tên IRF9540N/TO ta chọn
Footprint cho nó bằng cách bấm vào nút Link existing footprint to compenent …

Đây là phần gây bối rối cho không ít người khi mới sử dụng Layout vì chân
linh kiện có sẵn của Orcad quá nhiều, sắp xếp theo mục rất bài bản mà ta thì chưa
hiểu gì về các chuẩn chân của các linh kiện, ví dụ như T092, T0220 … Thêm vào
đó các chân linh kiện của thư viện có sẵn rất nhỏ, gây khó khăn khi làm mạch in
bằng phương pháp ủi. Với bài viết này tác giả có kèm theo một thư viện chứa hầu
hết các loại linh kiện thông dụng nên rất dễ sử dụng, thiếu cái nào ta sẽ tự tạo thêm
(Sẽ hướng dẫn kỹ ở Bài 3)

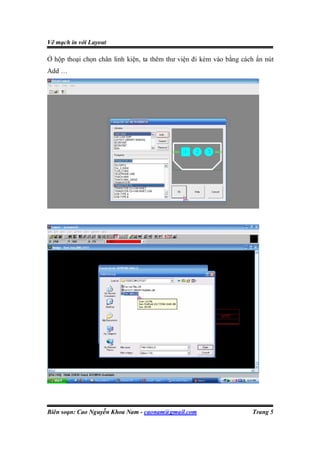

Ở hộp thoại chọn chân linh kiện, ta thêm thư viện đi kèm vào bằng cách ấn nút
Add …

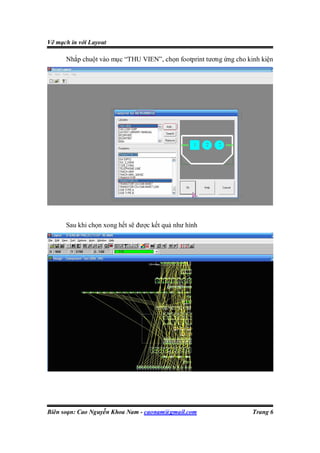

Nhắp chuột vào mục “THU VIEN”, chọn footprint tương ứng cho kinh kiện

Sau khi chọn xong hết sẽ được kết quả như hình

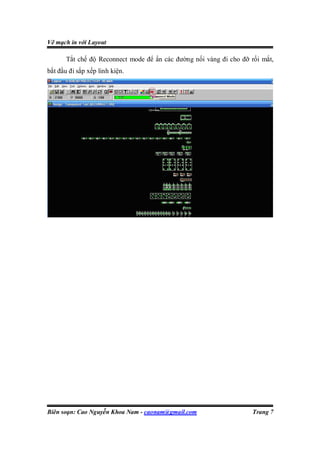

Tắt chế độ Reconnect mode để ẩn các đường nối vàng đi cho đỡ rối mắt,
bắt đầu đi sắp xếp linh kiện.

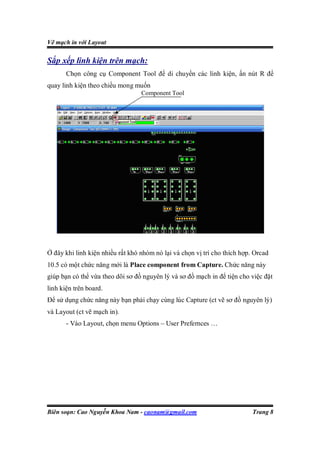

Sắp xếp linh kiện trên mạch:
Chọn công cụ Component Tool để di chuyển các linh kiện, ấn nút R để
quay linh kiện theo chiều mong muốn
Component Tool

Ở đây khi linh kiện nhiều rất khó nhóm nó lại và chọn vị trí cho thích hợp. Orcad
10.5 có một chức năng mới là Place component from Capture. Chức năng này
giúp bạn có thể vừa theo dõi sơ đồ nguyên lý và sơ đồ mạch in để tiện cho việc đặt
linh kiện trên board.
Để sử dụng chức năng này bạn phải chạy cùng lúc Capture (ct vẽ sơ đồ nguyên lý)
và Layout (ct vẽ mạch in).

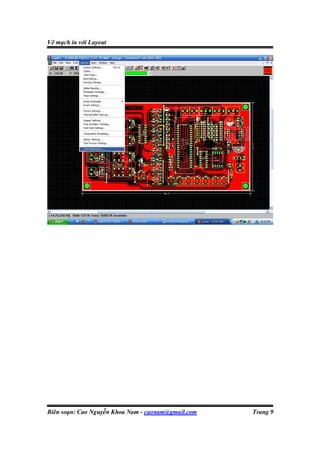

- Vào Layout, chọn menu Options – User Prefernces …

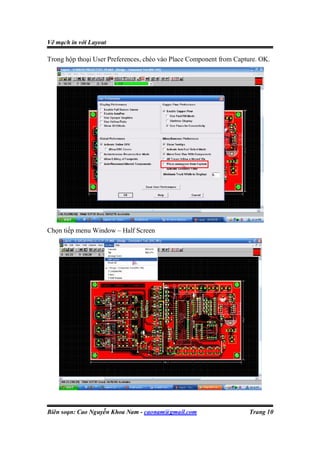

Trong hộp thoại User Preferences, chéo vào Place Component from Capture. OK.

Chọn tiếp menu Window – Half Screen

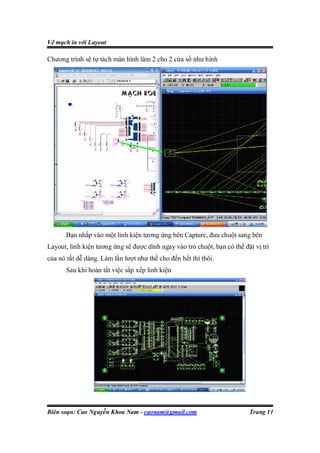

Chương trình sẽ tự tách màn hình làm 2 cho 2 cửa số như hình

Bạn nhắp vào một linh kiện tương ứng bên Capture, đưa chuột sang bên
Layout, linh kiện tương ứng sẽ được dính ngay vào trỏ chuột, bạn có thể đặt vị trí
của nó rất dễ dàng. Làm lần lượt như thế cho đến hết thì thôi.
Sau khi hoàn tất việc sắp xếp linh kiện

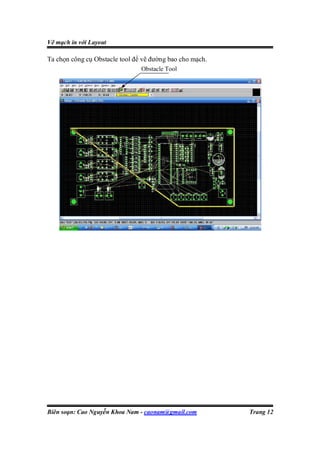

Ta chọn công cụ Obstacle tool để vẽ đường bao cho mạch.
Obstacle Tool

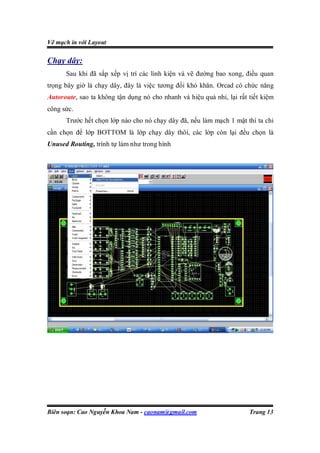

Chạy dây:
Sau khi đã sắp xếp vị trí các linh kiện và vẽ đường bao xong, điều quan
trọng bây giờ là chạy dây, đây là việc tương đối khó khăn. Orcad có chức năng
Autoroute, sao ta không tận dụng nó cho nhanh và hiệu quả nhỉ, lại rất tiết kiệm
công sức.
Trước hết chọn lớp nào cho nó chạy dây đã, nếu làm mạch 1 mặt thì ta chỉ
cần chọn để lớp BOTTOM là lớp chạy dây thôi, các lớp còn lại đều chọn là
Unused Routing, trình tự làm như trong hình

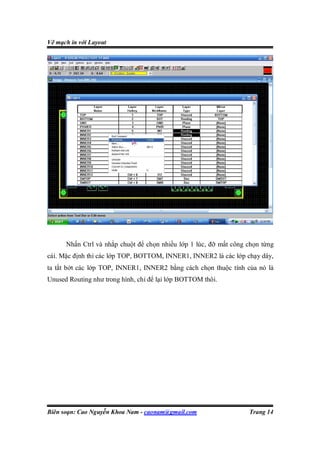

Nhấn Ctrl và nhắp chuột để chọn nhiều lớp 1 lúc, đỡ mất công chọn từng
cái. Mặc định thì các lớp TOP, BOTTOM, INNER1, INNER2 là các lớp chạy dây,
ta tắt bớt các lớp TOP, INNER1, INNER2 bằng cách chọn thuộc tính của nó là
Unused Routing như trong hình, chỉ để lại lớp BOTTOM thôi.



Chọn thuộc tính cho lớp

OK.
Bây giờ trở về màn hình chính.
Tiếp tục nào …

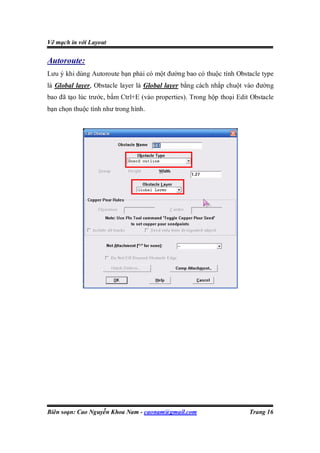

Autoroute:
Lưu ý khi dùng Autoroute bạn phải có một đường bao có thuộc tính Obstacle type
là Global layer, Obstacle layer là Global layer bằng cách nhắp chuột vào đường
bao đã tạo lúc trước, bấm Ctrl+E (vào properties). Trong hộp thoại Edit Obstacle
bạn chọn thuộc tính như trong hình.

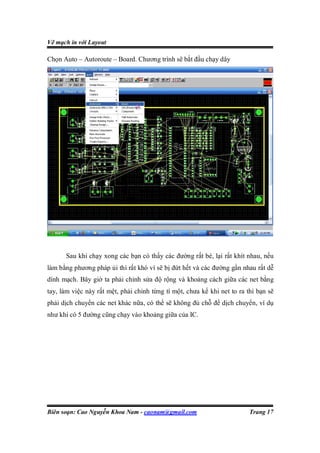

Chọn Auto – Autoroute – Board. Chương trình sẽ bắt đầu chạy dây

Sau khi chạy xong các bạn có thấy các đường rất bé, lại rất khít nhau, nếu
làm bằng phương pháp ủi thì rất khó vì sẽ bị đứt hết và các đường gần nhau rất dễ
dính mạch. Bây giờ ta phải chỉnh sửa độ rộng và khoảng cách giữa các net bằng
tay, làm việc này rất mệt, phải chỉnh từng tí một, chưa kể khi net to ra thì bạn sẽ
phải dịch chuyển các net khác nữa, có thể sẽ không đủ chỗ để dịch chuyển, ví dụ
như khi có 5 đường cũng chạy vào khoảng giữa của IC.

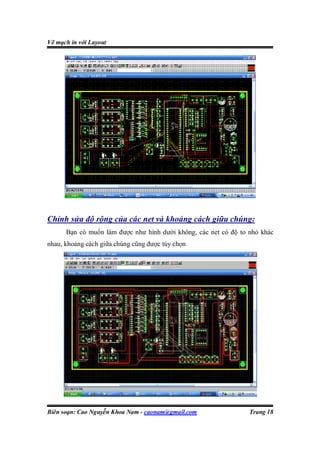

Chỉnh sửa độ rộng của các net và khoảng cách giữa chúng:
Bạn có muốn làm được như hình dưới không, các net có độ to nhỏ khác
nhau, khoảng cách giữa chúng cũng được tùy chọn

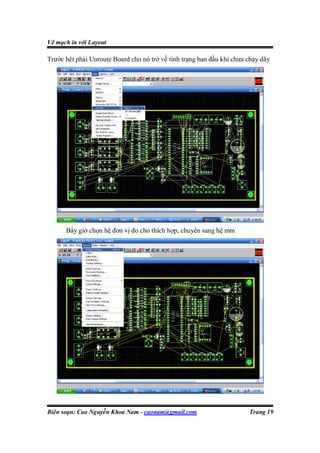

Trước hêt phải Unroute Board cho nó trở về tình trạng ban đầu khi chưa chạy dây

Bây giờ chọn hệ đơn vị đo cho thích hợp, chuyển sang hệ mm

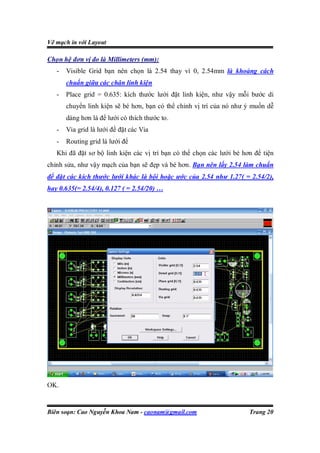

Chọn hệ đơn vị đo là Millimeters (mm):
- Visible Grid bạn nên chọn là 2.54 thay vì 0, 2.54mm là khoảng cách
chuẩn giữa các chân linh kiện
- Place grid = 0.635: kích thước lưới đặt linh kiện, như vậy mỗi bước di
chuyển linh kiện sẽ bé hơn, bạn có thể chỉnh vị trí của nó như ý muốn dễ
dàng hơn là để lưới có thích thước to.
- Via grid là lưới để đặt các Via
- Routing grid là lưới để
Khi đã đặt sơ bộ linh kiện các vị trí bạn có thể chọn các lưới bé hơn để tiện
chỉnh sửa, như vậy mạch của bạn sẽ đẹp và bé hơn. Bạn nên lấy 2.54 làm chuẩn
để đặt các kích thước lưới khác là bội hoặc ước của 2.54 như 1.27( = 2.54/2),
hay 0.635(= 2.54/4), 0.127 ( = 2.54/20) …

OK.



Sau khi chọn hệ đơn vị xong ta trở về lại việc chọn độ rộng và khoảng cách
giữa các đường cho Autoroute. Chọn Window – Nets …

Trong hộp thoại Nets, cột thứ 3 là cột độ rộng của các đường, ban đầu nó
mặc định là 0.2. Ta chỉnh lại bằng cách nhắp đôi vào ô Net Name

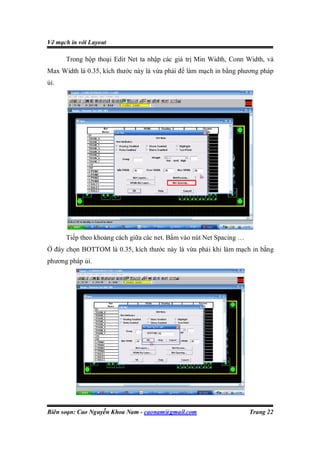

Trong hộp thoại Edit Net ta nhập các giá trị Min Width, Conn Width, và
Max Width là 0.35, kích thước này là vừa phải để làm mạch in bằng phương pháp
ủi.

Tiếp theo khoảng cách giữa các net. Bấm vào nút Net Spacing …
Ở đây chọn BOTTOM là 0.35, kích thước này là vừa phải khi làm mạch in bằng
phương pháp ủi.

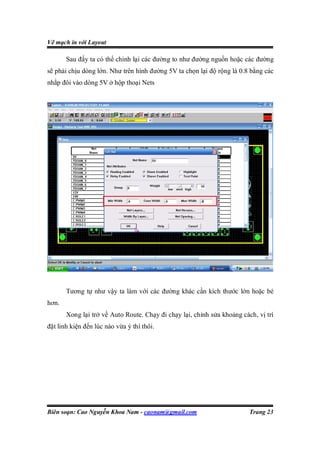

Sau đấy ta có thể chỉnh lại các đường to như đường nguồn hoặc các đường
sẽ phải chịu dòng lớn. Như trên hình đường 5V ta chọn lại độ rộng là 0.8 bằng các
nhắp đôi vào dòng 5V ở hộp thoại Nets

Tương tự như vậy ta làm với các đường khác cần kích thước lớn hoặc bé
hơn.
Xong lại trở về Auto Route. Chạy đi chạy lại, chỉnh sửa khoảng cách, vị trí
đặt linh kiện đến lúc nào vừa ý thì thôi.

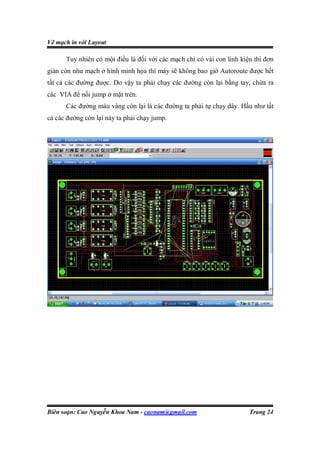

Tuy nhiên có một điều là đối với các mạch chỉ có vài con linh kiện thì đơn
giản còn như mạch ở hình minh họa thì máy sẽ không bao giờ Autoroute được hết
tất cả các đường được. Do vậy ta phải chạy các đường còn lại bằng tay, chừa ra
các VIA để nối jump ở mặt trên.
Các đường màu vàng còn lại là các đường ta phải tự chạy dây. Hầu như tất
cả các đường còn lại này ta phải chạy jump.

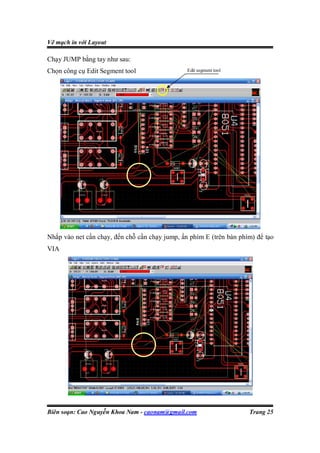

Chạy JUMP bằng tay như sau:
Chọn công cụ Edit Segment tool Edit segment tool

Nhắp vào net cần chạy, đến chỗ cần chạy jump, ấn phím E (trên bàn phím) để tạo
VIA

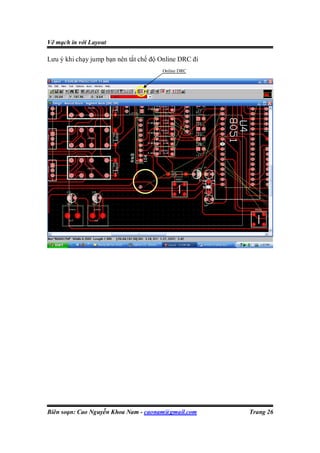

Lưu ý khi chạy jump bạn nên tắt chế độ Online DRC đi
Online DRC

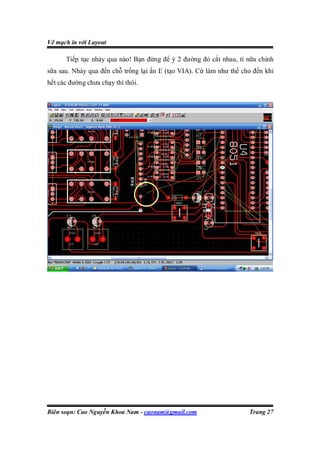

Tiếp tục nhảy qua nào! Bạn đừng để ý 2 đường đỏ cắt nhau, tí nữa chỉnh
sữa sau. Nhảy qua đến chỗ trống lại ấn E (tạo VIA). Cứ làm như thế cho đến khi
hết các đường chưa chạy thì thôi.

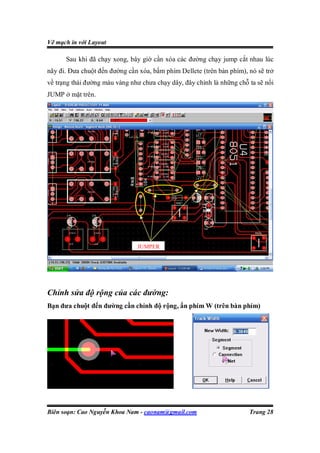

Sau khi đã chạy xong, bây giờ cần xóa các đường chạy jump cắt nhau lúc
nãy đi. Đưa chuột đến đường cần xóa, bấm phím Dellete (trên bàn phím), nó sẽ trở
về trạng thái đường màu vàng như chưa chạy dây, đây chính là những chỗ ta sẽ nối
JUMP ở mặt trên.

JUMPER

Chỉnh sửa độ rộng của các đường:
Bạn đưa chuột đến đường cần chỉnh độ rộng, ấn phím W (trên bàn phím)

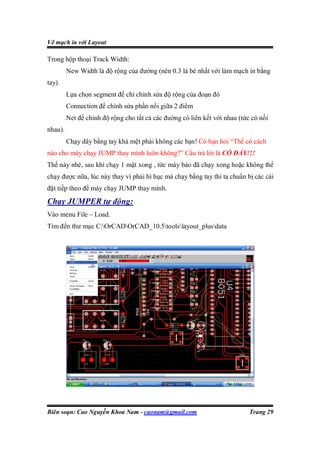

Trong hộp thoại Track Width:
New Width là độ rộng của đường (nên 0.3 là bé nhất với làm mạch in bằng
tay).
Lựa chọn segment để chỉ chỉnh sửa độ rộng của đoạn đó
Connection để chỉnh sửa phần nối giữa 2 điểm
Net để chỉnh độ rộng cho tất cả các đường có liên kết với nhau (tức có nối
nhau).
Chạy dây bằng tay khá mệt phải không các bạn! Có bạn hỏi “Thể có cách
nào cho máy chạy JUMP thay mình luôn không?” Câu trả lời là CÓ ĐẤY!!!
Thế này nhé, sau khi chạy 1 mặt xong , tức máy báo đã chạy xong hoặc không thể
chạy được nữa, lúc này thay vì phải hì hục mà chạy bằng tay thì ta chuẩn bị các cài
đặt tiếp theo để máy chạy JUMP thay mình.
Chạy JUMPER tự động:
Vào menu File – Load.
Tìm đến thư mục C:OrCADOrCAD_10.5toolslayout_plusdata



Chọn file jumper_h.sf hoặc jumper_v.sf. File jumper_h.sf để cài đặt cho
máy chạy JUMP theo phương ngang, jumper_v.sf để chạy JUMP phương dọc.
Một lời khuyên ở đây là nếu mạch bạn đặt linh kiện, chủ yếu là linh kiện nhiều
chân như IC, theo phương dọc (như hình minh họa) thì bạn nên chọn chạy
JUMP theo phương dọc luôn và tương tự như vậy đối với phương ngang. Lý do
là để các jump không chui qua khe chân linh kiện.
Bấm nút OPEN.

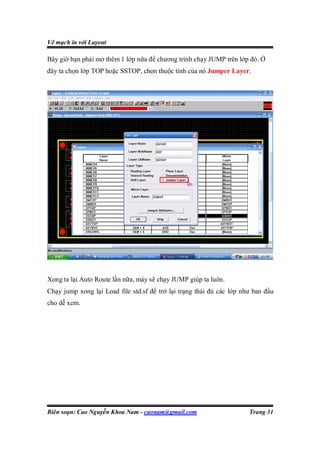

Bây giờ bạn phải mở thêm 1 lớp nữa để chương trình chạy JUMP trên lớp đó. Ở
đây ta chọn lớp TOP hoặc SSTOP, chọn thuộc tính của nó Jumper Layer.

Xong ta lại Auto Route lần nữa, máy sẽ chạy JUMP giúp ta luôn.
Chạy jump xong lại Load file std.sf để trở lại trạng thái đủ các lớp như ban đầu
cho dễ xem.

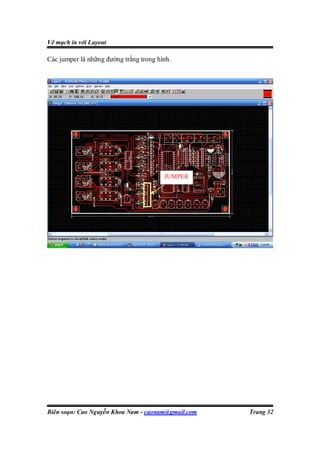

Các jumper là những đường trắng trong hình.

JUMPER



Công việc tiếp theo là phủ MASS cho mạch, vừa làm mạch chắc chắn, chống
nhiễu, đỡ tốn thuốc khi rửa mạch và thời gian rửa mạch nhanh.
Ta chọn công cụ Obstacle
Ấn phím BACKSPACE để ẩn tất cả các lớp
Ấn phím 2 để hiện lớp BOTTOM lên
Vẽ một đường bao quanh mạch, đến điểm trước khi hoàn thành hình chữ nhật ta
bấm chuột phải, chọn Properties (hoặc Ctrl+E).

Obstacle tool

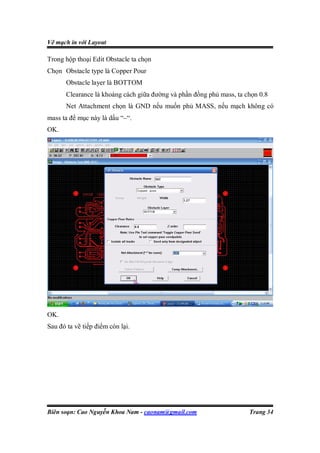

Trong hộp thoại Edit Obstacle ta chọn
Chọn Obstacle type là Copper Pour
Obstacle layer là BOTTOM
Clearance là khoảng cách giữa đường và phần đồng phủ mass, ta chọn 0.8
Net Attachment chọn là GND nếu muốn phủ MASS, nếu mạch không có
mass ta để mục này là dấu “–“.
OK.

OK.
Sau đó ta vẽ tiếp điểm còn lại.

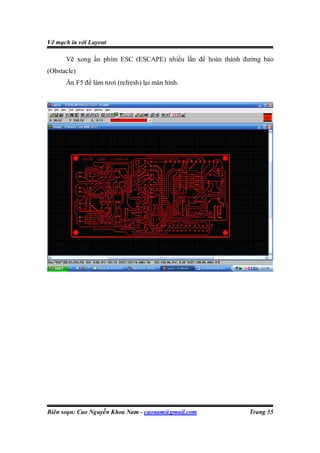

Vẽ xong ấn phím ESC (ESCAPE) nhiều lần để hoàn thành đường bao
(Obstacle)
Ấn F5 để làm tươi (refresh) lại màn hình.

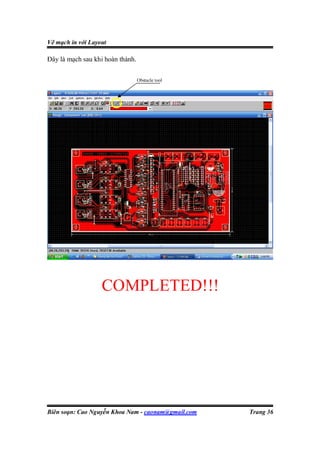

Đây là mạch sau khi hoàn thành.

Obstacle tool

COMPLETED!!!

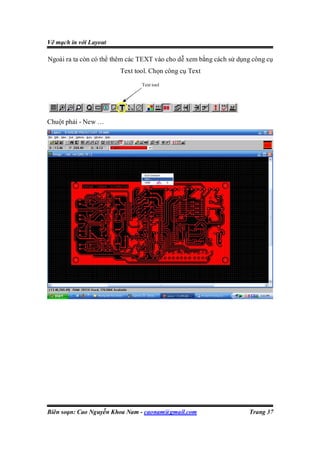

Ngoài ra ta còn có thể thêm các TEXT vào cho dễ xem bằng cách sử dụng công cụ
Text tool. Chọn công cụ Text
Text tool

Chuột phải - New …

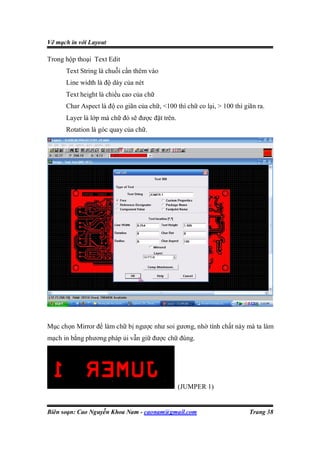

Trong hộp thoại Text Edit
Text String là chuỗi cần thêm vào
Line width là độ dày của nét
Text height là chiều cao của chữ
Char Aspect là độ co giãn của chữ, <100 thì chữ co lại, > 100 thì giãn ra.
Layer là lớp mà chữ đó sẽ được đặt trên.
Rotation là góc quay của chữ.

Mục chọn Mirror để làm chữ bị ngược như soi gương, nhờ tính chất này mà ta làm
mạch in bằng phương pháp ủi vẫn giữ được chữ đúng.

(JUMPER 1)
