HƯỚNG DẪN CƠ BẢN ORCAD CAPTURE 16.5

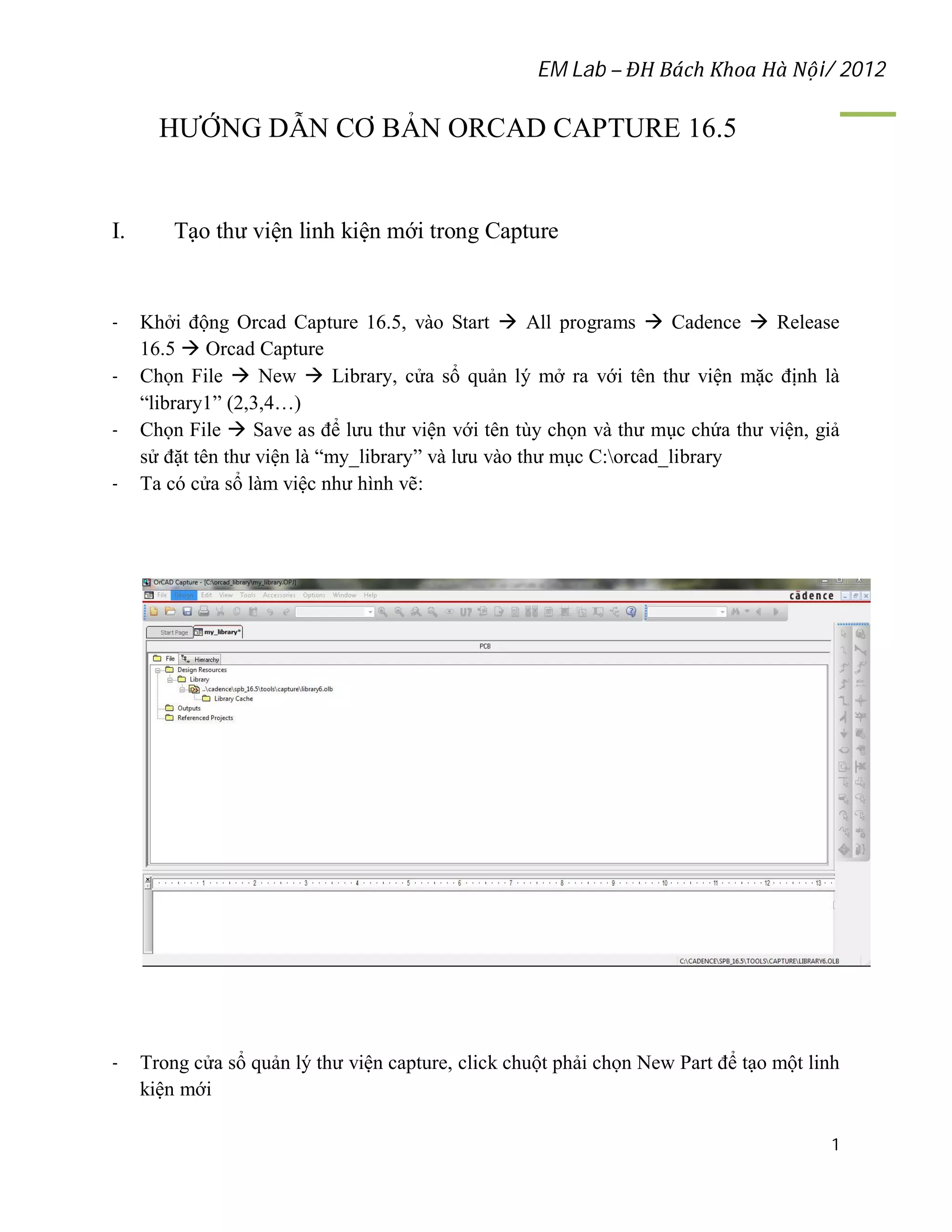

I. Tạo thư viện linh kiện mới trong Capture
- Khởi động Orcad Capture 16.5, vào Start  All programs  Cadence  Release
16.5  Orcad Capture
- Chọn File  New  Library, cửa sổ quản lý mở ra với tên thư viện mặc định là
“library1” (2,3,4…)
- Chọn File  Save as để lưu thư viện với tên tùy chọn và thư mục chứa thư viện, giả
sử đặt tên thư viện là “my_library” và lưu vào thư mục C:orcad_library
- Ta có cửa sổ làm việc như hình vẽ:
- Trong cửa sổ quản lý thư viện capture, click chuột phải chọn New Part để tạo một linh
kiện mới

2. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
2

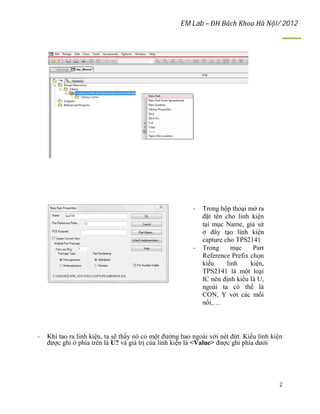

- Trong hộp thoại mở ra
đặt tên cho linh kiện
tại mục Name, giả sử
ở đây tạo linh kiện
capture cho TPS2141
- Trong mục Part
Reference Prefix chọn
kiểu linh kiện,
TPS2141 là một loại
IC nên định kiểu là U,
ngoài ta có thể là
CON, Y với các mối
nối,…
- Khi tao ra linh kiện, ta sẽ thấy nó có một đường bao ngoài với nét đứt. Kiểu linh kiện
được ghi ở phía trên là U? và giá trị của linh kiện là <Value> được ghi phía dưới

3. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
3
- Ở đây, xét ví dụ tạo linh
kiện capture cho IC
TPS2141, trước tiên chúng
ta cần có Datasheet của
TPS2141 (vào google tìm
và down về máy)
- TPS2141 có dạng chữ nhật
và gồm có 14 chân
- Lưu ý đối với việc tạo linh kiện trong Capture, các chân linh kiện có thể sắp xếp tùy ý
sao cho thuận lợi khi vẽ schematic (khác với tạo footprint)
- Trở lại cửa sổ thiết kế ở phía trên, trước hết ta tạo các chân cho linh kiện từ chân 1
đến chân 7. Có thể chọn Place  Pin để tạo từng chân một, nhưng nên tạo nhiều chân
cùng lúc cho nhanh bằng cách chọn Place  Pin Array, cửa sổ mới hiện ra:

4. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
4

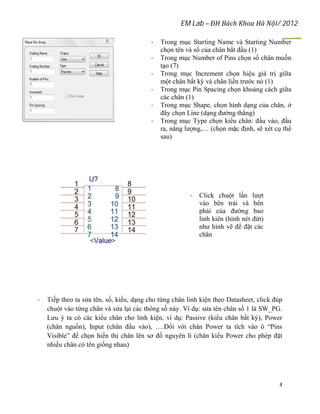

- Trong mục Starting Name và Starting Number
chọn tên và số của chân bắt đầu (1)
- Trong mục Number of Pins chọn số chân muốn
tạo (7)
- Trong mục Increment chọn hiệu giá trị giữa
một chân bất kỳ và chân liền trước nó (1)
- Trong mục Pin Spacing chọn khoảng cách giữa
các chân (1)
- Trong mục Shape, chọn hình dạng của chân, ở
đây chọn Line (dạng đường thẳng)
- Trong mục Type chọn kiểu chân: đầu vào, đầu
ra, năng lượng,… (chọn mặc định, sẽ xét cụ thể
sau)
- Click chuột lần lượt
vào bên trái và bên
phải của đường bao
linh kiên (hình nét đứt)
như hình vẽ để đặt các
chân
- Tiếp theo ta sửa tên, số, kiểu, dạng cho từng chân linh kiện theo Datasheet, click đúp
chuột vào từng chân và sửa lại các thông số này. Ví dụ: sửa tên chân số 1 là SW_PG.
Lưu ý ta có các kiểu chân cho linh kiện, ví dụ: Passive (kiểu chân bất kỳ), Power
(chân nguồn), Input (chân đầu vào), ….Đối với chân Power ta tích vào ô “Pins
Visible” để chọn hiển thị chân lên sơ đồ nguyên lí (chân kiểu Power cho phép đặt
nhiều chân có tên giống nhau)

5. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
5

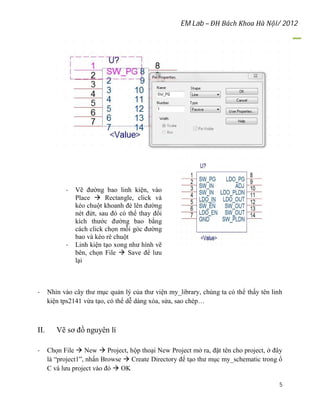

- Vẽ đường bao linh kiện, vào
Place  Rectangle, click và
kéo chuột khoanh đè lên đường
nét đứt, sau đó có thể thay đổi
kích thước đường bao bằng
cách click chọn mỗi góc đường
bao và kéo rê chuột
- Linh kiện tạo xong như hình vẽ
bên, chọn File  Save để lưu
lại
- Nhìn vào cây thư mục quản lý của thư viện my_library, chúng ta có thể thấy tên linh
kiện tps2141 vừa tạo, có thể dễ dàng xóa, sửa, sao chép…
II. Vẽ sơ đồ nguyên lí
- Chọn File  New  Project, hộp thoại New Project mở ra, đặt tên cho project, ở đây
là “project1”, nhấn Browse  Create Directory để tạo thư mục my_schematic trong ổ
C và lưu project vào đó  OK

6. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
6

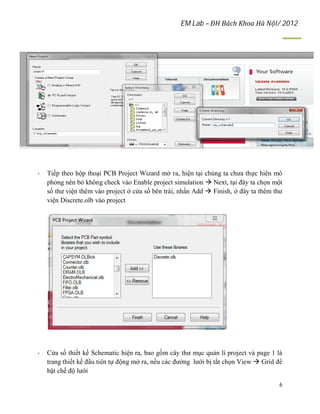

- Tiếp theo hộp thoại PCB Project Wizard mở ra, hiện tại chúng ta chưa thực hiên mô
phỏng nên bỏ không check vào Enable project simulation  Next, tại đây ta chọn một
số thư viện thêm vào project ở cửa sổ bên trái, nhấn Add  Finish, ở đây ta thêm thư
viện Discrete.olb vào project
- Cửa số thiết kế Schematic hiện ra, bao gồm cây thư mục quản lí project và page 1 là
trang thiết kế đầu tiên tự động mở ra, nếu các đường lưới bị tắt chọn View  Grid để
bật chế độ lưới

7. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
7

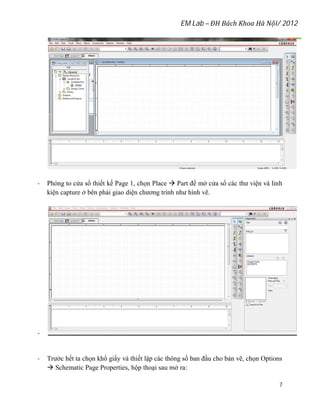

- Phóng to cửa sổ thiết kế Page 1, chọn Place  Part để mở cửa sổ các thư viện và linh
kiện capture ở bên phải giao diện chương trình như hình vẽ.
-
- Trước hết ta chọn khổ giấy và thiết lập các thông số ban đầu cho bản vẽ, chọn Options
 Schematic Page Properties, hộp thoại sau mở ra:

8. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
8

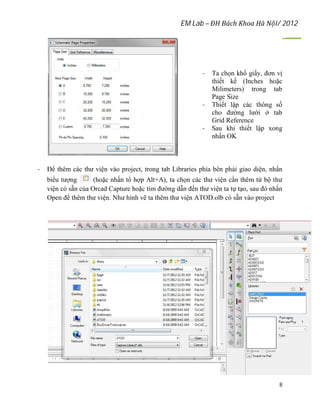

- Ta chọn khổ giấy, đơn vị
thiết kế (Inches hoặc
Milimeters) trong tab
Page Size
- Thiết lập các thông số
cho đường lưới ở tab
Grid Reference
- Sau khi thiết lập xong
nhấn OK
- Để thêm các thư viện vào project, trong tab Libraries phía bên phải giao diện, nhấn
biểu tượng (hoặc nhấn tổ hợp Alt+A), ta chọn các thư viện cần thêm từ bộ thư
viện có sẵn của Orcad Capture hoặc tìm đường dẫn đến thư viện ta tự tạo, sau đó nhấn
Open để thêm thư viện. Như hình vẽ ta thêm thư viện ATOD.olb có sẵn vào project

9. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
9

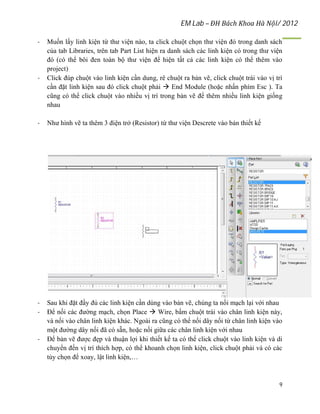

- Muốn lấy linh kiện từ thư viện nào, ta click chuột chọn thư viện đó trong danh sách
của tab Libraries, trên tab Part List hiện ra danh sách các linh kiện có trong thư viện
đó (có thể bôi đen toàn bộ thư viện để hiện tất cả các linh kiện có thể thêm vào
project)
- Click đúp chuột vào linh kiện cần dung, rê chuột ra bản vẽ, click chuột trái vào vị trí
cần đặt linh kiện sau đó click chuột phải  End Module (hoặc nhấn phím Esc ). Ta
cũng có thể click chuột vào nhiều vị trí trong bản vẽ để thêm nhiều linh kiện giống
nhau
- Như hình vẽ ta thêm 3 điện trở (Resistor) từ thư viện Descrete vào bản thiết kế
- Sau khi đặt đầy đủ các linh kiện cần dùng vào bản vẽ, chúng ta nối mạch lại với nhau
- Để nối các đường mạch, chọn Place  Wire, bấm chuột trái vào chân linh kiện này,
và nối vào chân linh kiện khác. Ngoài ra cũng có thể nối dây nối từ chân linh kiện vào
một đường dây nối đã có sẵn, hoặc nối giữa các chân linh kiện với nhau
- Để bản vẽ được đẹp và thuận lợi khi thiết kế ta có thể click chuột vào linh kiện và di
chuyển đến vị trí thích hợp, có thể khoanh chọn linh kiện, click chuột phải và có các
tùy chọn để xoay, lật linh kiện,…

10. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
10
- Các chân linh kiện nào không nối dây mạch, ta phải đánh dấu X vào chân linh kiện
đó, đối với các chân linh kiện nào nối với nguồn hoặc đất, ta cũng phải gắn nguồn và
đất vào cho chúng

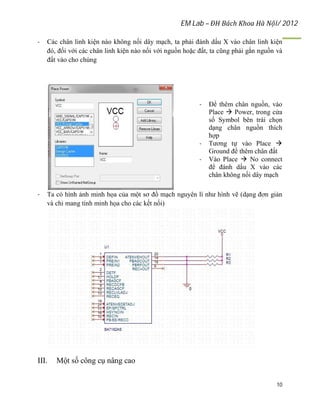

- Để thêm chân nguồn, vào
Place  Power, trong cửa
sổ Symbol bên trái chọn
dạng chân nguồn thích
hợp
- Tương tự vào Place 
Ground để thêm chân đất
- Vào Place  No connect
để đánh dấu X vào các
chân không nối dây mạch
- Ta có hình ảnh minh họa của một sơ đồ mạch nguyên lí như hình vẽ (dạng đơn giản
và chỉ mang tính minh họa cho các kết nối)
III. Một số công cụ nâng cao

11. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
11
1. Đặt tên cho các đường dây ( Naming nets)
- Trong sơ đồ nguyên lý, ta có thể đặt tên cho các đường dây, đặc biệt là các đường dây
quan trọng. Các đường dây được đặt cùng tên sẽ tự động kết nối với nhau. Điều này
thật sự hữu ích đối với các sơ đồ nguyên lí phực tạp có nhiều kết nối và cũng rất thuận
tiện khi layout

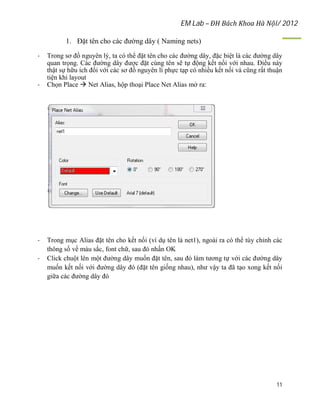

- Chọn Place  Net Alias, hộp thoại Place Net Alias mở ra:
- Trong mục Alias đặt tên cho kết nối (ví dụ tên là net1), ngoài ra có thể tùy chỉnh các
thông số về màu sắc, font chữ, sau đó nhấn OK
- Click chuột lên một đường dây muốn đặt tên, sau đó làm tương tự với các đường dây
muốn kết nối với đường dây đó (đặt tên giống nhau), như vậy ta đã tạo xong kết nối
giữa các đường dây đó

12. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
12

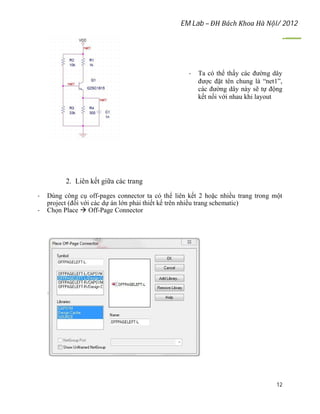

- Ta có thể thấy các đường dây
được đặt tên chung là “net1”,
các đường dây này sẽ tự động
kết nối với nhau khi layout
2. Liên kết giữa các trang
- Dùng công cụ off-pages connector ta có thể liên kết 2 hoặc nhiều trang trong một
project (đối với các dự án lớn phải thiết kế trên nhiều trang schematic)
- Chọn Place  Off-Page Connector

13. EM Lab – ĐH Bách Khoa Hà Nội/ 2012
13

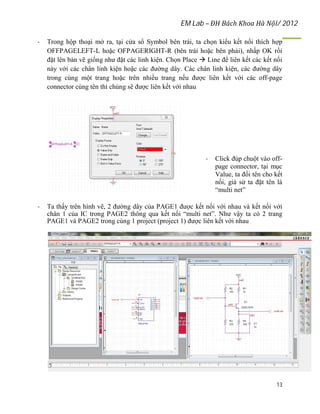

- Trong hộp thoại mở ra, tại cửa sổ Symbol bên trái, ta chọn kiểu kết nối thích hợp
OFFPAGELEFT-L hoặc OFPAGERIGHT-R (bên trái hoặc bên phải), nhấp OK rồi
đặt lên bản vẽ giống như đặt các linh kiện. Chọn Place  Line để liên kết các kết nối
này với các chân linh kiện hoặc các đường dây. Các chân linh kiện, các đường dây
trong cùng một trang hoặc trên nhiều trang nếu được liên kết với các off-page
connector cùng tên thì chúng sẽ được liên kết với nhau
- Click đúp chuột vào off-
page connector, tại mục
Value, ta đổi tên cho kết
nối, giả sử ta đặt tên là
“multi net”
- Ta thấy trên hình vẽ, 2 đường dây của PAGE1 được kết nối với nhau và kết nối với
chân 1 của IC trong PAGE2 thông qua kết nối “multi net”. Như vậy ta có 2 trang
PAGE1 và PAGE2 trong cùng 1 project (project 1) được liên kết với nhau
