1. データ解析の基礎
jfreechart
データ解析の基礎，加藤，瀬々，金子． 1

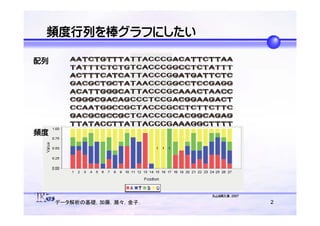

2. 頻度行列を棒グラフにしたい
配列
頻度
丸山&阿久津，2007
データ解析の基礎，加藤，瀬々，金子． 2

3. jfreechartを使う
1. プロジェクトの Referenced Libraries に以下を追加
する
– jcommon-1.0.13.jar
– jfreechart-1.0.10.jar
2. 演習のページからNucFreqViewerFrame.javaをダウ
ンロードして組み入れる
データ解析の基礎，加藤，瀬々，金子． 3

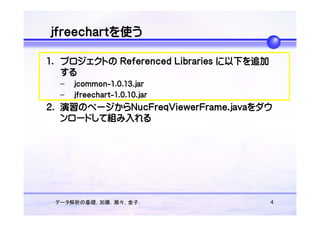

4. jfreechartを使う
1. プロジェクトの Referenced Libraries に以下を追加
する
– jcommon-1.0.13.jar
– jfreechart-1.0.10.jar
2. 演習のページからNucFreqViewerFrame.javaをダウ
ンロードして組み入れる
データ解析の基礎，加藤，瀬々，金子． 4

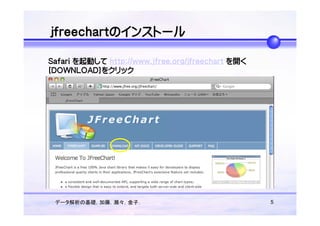

5. jfreechartのインストール
Safari を起動して http://www.ｊfree.org/jfreechart を開く
[DOWNLOAD]をクリック
データ解析の基礎，加藤，瀬々，金子． 5

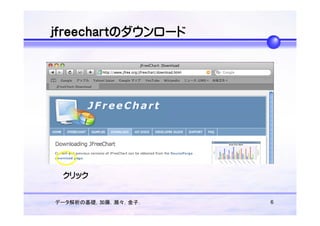

6. jfreechartのダウンロード
クリック
データ解析の基礎，加藤，瀬々，金子． 6

7. jfreechartのダウンロード
クリック
データ解析の基礎，加藤，瀬々，金子． 7

8. jfreechartのダウンロード
クリック
すると
Ｊfreechar-1.0.10.tar.gz
のダウンロードが始まる
データ解析の基礎，加藤，瀬々，金子． 8

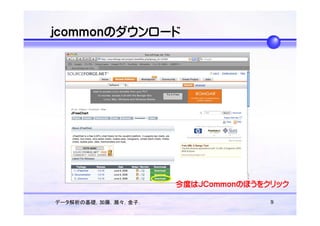

9. jcommonのダウンロード
今度はJCommonのほうをクリック
データ解析の基礎，加藤，瀬々，金子． 9

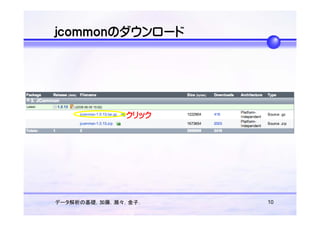

10. jcommonのダウンロード
クリック
クリック
データ解析の基礎，加藤，瀬々，金子． 10

11. jcommonのダウンロード
フォルダ「ダウンロード」をみてみると，確かに
Jcommon-1.0.13.tar.gzおよび
Jfrechart-1.0.10.tar.gzがダウンロードされていることが確認できる
データ解析の基礎，加藤，瀬々，金子． 11

12. jfreechartのインストール
jcommon-1.0.13.tar.gzおよび
jfrechart-1.0.10.tar.gzをダブルクリックして解凍する
フォルダ「アプリケーション」に
ドラッグして移動させる
データ解析の基礎，加藤，瀬々，金子． 12

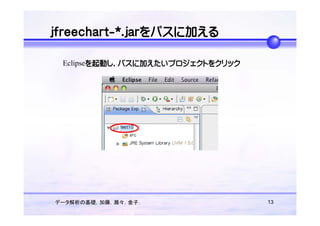

13. jfreechart-*.jarをパスに加える
Eclipseを起動し，パスに加えたいプロジェクトをクリック
データ解析の基礎，加藤，瀬々，金子． 13

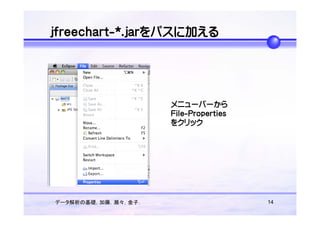

14. jfreechart-*.jarをパスに加える
メニューバーから
File-Properties
をクリック
データ解析の基礎，加藤，瀬々，金子． 14

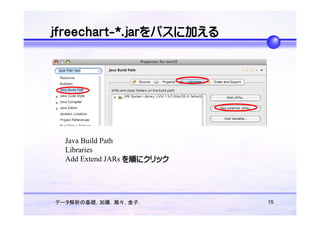

15. jfreechart-*.jarをパスに加える
Java Build Path
Libraries
Add Extend JARs を順にクリック
データ解析の基礎，加藤，瀬々，金子． 15

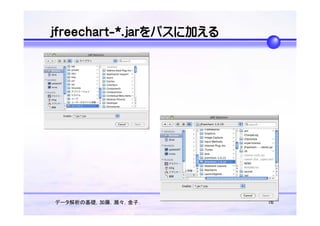

16. jfreechart-*.jarをパスに加える
データ解析の基礎，加藤，瀬々，金子． 16

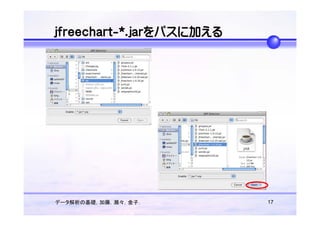

17. jfreechart-*.jarをパスに加える
データ解析の基礎，加藤，瀬々，金子． 17

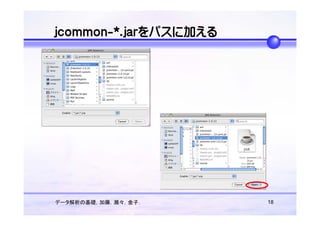

18. jcommon-*.jarをパスに加える
データ解析の基礎，加藤，瀬々，金子． 18

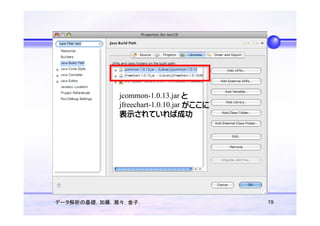

19. jcommon-1.0.13.jar と
jfreechart-1.0.10.jar がここに
表示されていれば成功
データ解析の基礎，加藤，瀬々，金子． 19

20. jfreechartを使う
1. プロジェクトの Referenced Libraries に以下を追加
する
– jcommon-1.0.13.jar
– jfreechart-1.0.10.jar
2. 演習のページからNucFreqViewerFrame.javaをダウ
ンロードして組み入れる
データ解析の基礎，加藤，瀬々，金子． 20

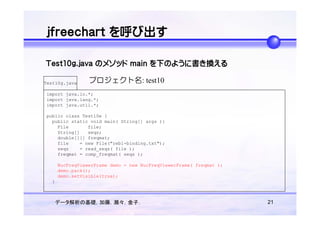

21. jfreechart を呼び出す
Test10g.java のメソッド main を下のように書き換える
Test10g.java プロジェクト名: test10
import java.io.*;
import java.lang.*;
import java.util.*;
public class Test10e {
public static void main( String[] args ){
File file;
String[] seqs;
double[][] freqmat;
file = new File(quot;reb1-binding.txtquot;);
seqs = read_seqs( file );
freqmat = comp_freqmat( seqs );
NucFreqViewerFrame demo = new NucFreqViewerFrame( freqmat );
demo.pack();
demo.setVisible(true);
}
データ解析の基礎，加藤，瀬々，金子． 21

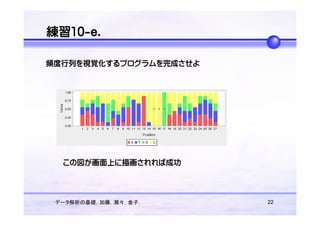

22. 練習10-e.
頻度行列を視覚化するプログラムを完成させよ
この図が画面上に描画されれば成功
