Документ описывает широкий спектр технологий и продуктов для аудио- и видеоконференцсвязи, включая матричные коммутаторы, видеопроцессоры и удлинители сигналов. Подробно представлены спецификации, поддерживаемые форматы и функциональные возможности различных устройств, таких как матричные коммутаторы MediaManager и процессоры для видеостен VideoArray. Обсуждаются также параметры подключения и управления с помощью веб-интерфейса и сенсорных экранов.

1. УДОБСТВО • ТЕХНОЛОГИИ • ДИЗАЙН

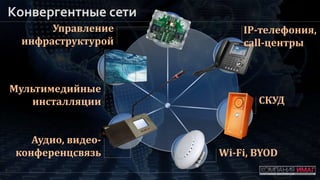

2. Конвергентные сети
Аудио, видео-
конференцсвязь
СКУД
Мультимедийные
инсталляции
Wi-Fi, BYOD
Управление
инфраструктурой
IP-телефония,
call-центры

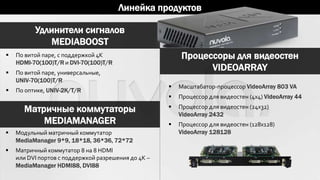

3. Линейка продуктов
Удлинители сигналов
MEDIABOOST
Матричные коммутаторы
MEDIAMANAGER
Процессоры для видеостен
VIDEOARRAY
 По витой паре, с поддержкой 4K
HDMI-70(100)T/R и DVI-70(100)T/R
 По витой паре, универсальные,
UNIV-70(100)T/R
 По оптике, UNIV-2K/T/R
 Модульный матричный коммутатор
MediaManager 9*9, 18*18, 36*36, 72*72
 Матричный коммутатор 8 на 8 HDMI
или DVI портов с поддержкой разрешения до 4K –
MediaManager HDMI88, DVI88
 Масштабатор-процессор VideoArray 803 VA
 Процессор для видеостен (4x4) VideoArray 44
 Процессор для видеостен (24x32)
VideoArray 2432
 Процессор для видеостен (128x128)
VideoArray 128128

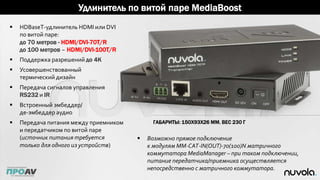

5. Удлинитель по витой паре MediaBoost
 HDBaseT-удлинитель HDMI или DVI
по витой паре:
до 70 метров - HDMI/DVI-70T/R
до 100 метров – HDMI/DVI-100T/R
 Поддержка разрешений до 4K
 Усовершенствованный
термический дизайн
 Передача сигналов управления
RS232 и IR
 Встроенный эмбеддер/
де-эмбеддер аудио
 Передача питания между приемником
и передатчиком по витой паре
(источник питания требуется
только для одного из устройств)
ГАБАРИТЫ: 150Х93Х26 ММ. ВЕС 230 Г
 Возможно прямое подключение
к модулям MM-CAT-IN(OUT)-70(100)N матричного
коммутатора MediaManager – при таком подключении,
питание передатчика/приемника осуществляется
непосредственно с матричного коммутатора.

6. Удлинитель по витой паре MediaBoost Universal
ГАБАРИТЫ: 150Х93Х26 ММ. ВЕС 230 Г
 Универсальный HDBaseT-удлинитель аналоговых
и цифровых сигналов по витой паре
(HDMI, DVI, VGA, YPbPr, CVBS)
 Поддерживает разрешения до 1080p
 Автоматическое определение типа сигнала
 Две модификации: на 70 и 100 метров
 Передача сигналов управления RS232 и IR
 Встроенный эмбеддер/де-эмбеддер аудио
 Передача питания между приемником и передатчиком
по витой паре (источник питания требуется
только для одного из устройств)
 Возможно прямое подключение
к модулям MM-CAT-IN(OUT)-70(100)N матричного
коммутатора MediaManager – при таком подключении,
питание передатчика/приемника осуществляется
непосредственно с матричного коммутатора.

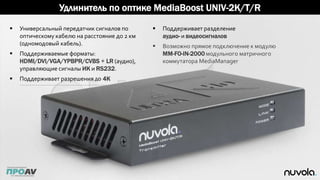

7. Удлинитель по оптике MediaBoost UNIV-2K/T/R
 Универсальный передатчик сигналов по
оптическому кабелю на расстояние до 2 км
(одномодовый кабель).
 Поддерживаемые форматы:
HDMI/DVI/VGA/YPBPR/CVBS + LR (аудио),
управляющие сигналы ИК и RS232.
 Поддерживает разрешения до 4K
 Поддерживает разделение
аудио- и видеосигналов
 Возможно прямое подключение к модулю
MM-FO-IN-2000 модульного матричного
коммутатора MediaManager

8. M E DIA M A N A GE R

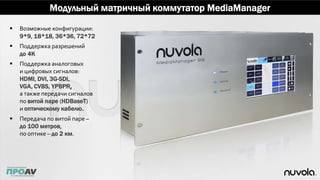

9. Модульный матричный коммутатор MediaManager
 Возможные конфигурации:
9*9, 18*18, 36*36, 72*72
 Поддержка разрешений
до 4K
 Поддержка аналоговых
и цифровых сигналов:
HDMI, DVI, 3G-SDI,
VGA, CVBS, YPBPR,
а также передачи сигналов
по витой паре (HDBaseT)
и оптическому кабелю.
 Передача по витой паре –
до 100 метров,
по оптике – до 2 км.

10. Модульный матричный коммутатор MediaManager
 Лучшее время переключения
для устройств такого класса –
50 мс.
 Управление: веб-интерфейс,
встроенный 7-дюймовый
сенсорный экран.
 2 блока питания
и 2 модуля управления
(RS-232, LAN)
 Горячая замена модулей

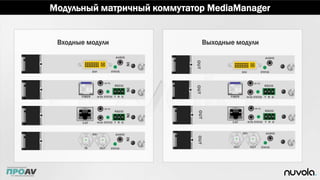

11. Модульный матричный коммутатор MediaManager
Входные модули Выходные модули

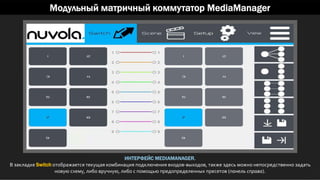

12. Модульный матричный коммутатор MediaManager
ИНТЕРФЕЙС MEDIAMANAGER.
В закладке Switch отображается текущая комбинация подключения входов-выходов, также здесь можно непосредственно задать
новую схему, либо вручную, либо с помощью предопределенных пресетов (панель справа).

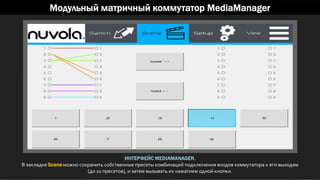

13. Модульный матричный коммутатор MediaManager
ИНТЕРФЕЙС MEDIAMANAGER.
В закладке Scene можно сохранить собственные пресеты комбинаций подключения входов коммутатора к его выходам
(до 10 пресетов), и затем вызывать их нажатием одной кнопки.

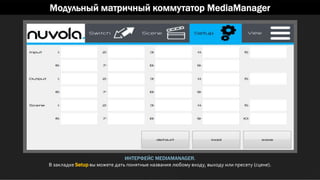

14. Модульный матричный коммутатор MediaManager
ИНТЕРФЕЙС MEDIAMANAGER.
В закладке Setup вы можете дать понятные названия любому входу, выходу или пресету (сцене).

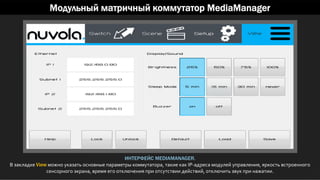

15. Модульный матричный коммутатор MediaManager
ИНТЕРФЕЙС MEDIAMANAGER.
В закладке View можно указать основные параметры коммутатора, такие как IP-адреса модулей управления, яркость встроенного
сенсорного экрана, время его отключения при отсутствии действий, отключить звук при нажатии.

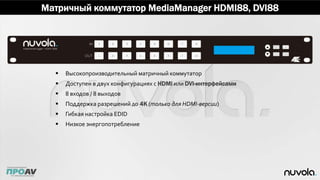

16. Матричный коммутатор MediaManager HDMI88, DVI88
 Высокопроизводительный матричный коммутатор
 Доступен в двух конфигурациях с HDMI или DVI-интерфейсами
 8 входов / 8 выходов
 Поддержка разрешений до 4K (только для HDMI-версии)
 Гибкая настройка EDID
 Низкое энергопотребление

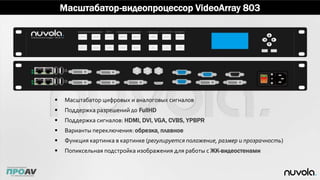

18. Масштабатор-видеопроцессор VideoArray 803
 Масштабатор цифровых и аналоговых сигналов
 Поддержка разрешений до FullHD
 Поддержка сигналов: HDMI, DVI, VGA, CVBS, YPBPR
 Варианты переключения: обрезка, плавное
 Функция картинка в картинке (регулируется положение, размер и прозрачность)
 Попиксельная подстройка изображения для работы с ЖК-видеостенами

19. Масштабатор-видеопроцессор VideoArray 803
Эффекты перехода.
Возможно как прямое переключение, так и
переходы с плавным переключением,
различной длительности: 0,5/1/1,5 с.
Интеллектуальное масштабирование.
Инструменты масштабатора позволяют
преобразовать изображение для показа на экране
с нестандартным разрешением –
например, светодиодной стене.

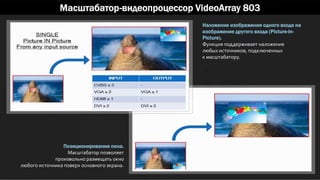

20. Масштабатор-видеопроцессор VideoArray 803
Наложение изображения одного входа на
изображение другого входа (Picture-in-
Picture).
Функция поддерживает наложение
любых источников, подключенных
к масштабатору.
Позиционирование окна.
Масштабатор позволяет
произвольно размещать окно
любого источника поверх основного экрана.

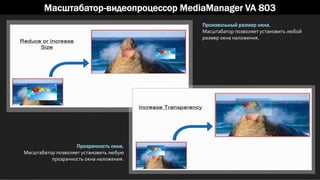

21. Масштабатор-видеопроцессор MediaManager VA 803
Произвольный размер окна.
Масштабатор позволяет установить любой
размер окна наложения.
Прозрачность окна.
Масштабатор позволяет установить любую
прозрачность окна наложения.

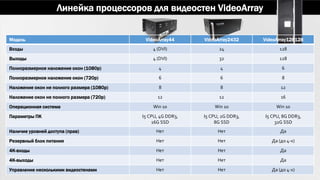

22. Линейка процессоров для видеостен VideoArray
Модель VideoArray44 VideoArray2432 VideoArray128128
Входы 4 (DVI) 24 128
Выходы 4 (DVI) 32 128
Полноразмерное наложение окон (1080p) 4 4 6
Полноразмерное наложение окон (720p) 6 6 8
Наложение окон не полного размера (1080p) 8 8 12
Наложение окон не полного размера (720p) 12 12 16
Операционная система Win 10 Win 10 Win 10
Параметры ПК I5 CPU, 4G DDR3,
16G SSD
I5 CPU, 2G DDR3,
8G SSD
I5 CPU, 8G DDR3,
32G SSD
Наличие уровней доступа (прав) Нет Нет Да
Резервный блок питания Нет Нет Да (до 4-х)
4K-входы Нет Нет Да
4K-выходы Нет Нет Да
Управление несколькими видеостенами Нет Нет Да (до 4-х)

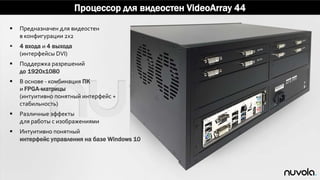

23. Процессор для видеостен VideoArray 44
 Предназначен для видеостен
в конфигурации 2x2
 4 входа и 4 выхода
(интерфейсы DVI)
 Поддержка разрешений
до 1920x1080
 В основе - комбинация ПК
и FPGA-матрицы
(интуитивно понятный интерфейс +
стабильность)
 Различные эффекты
для работы с изображениями
 Интуитивно понятный
интерфейс управления на базе Windows 10

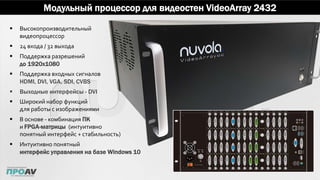

24. Модульный процессор для видеостен VideoArray 2432
 Высокопроизводительный
видеопроцессор
 24 входа / 32 выхода
 Поддержка разрешений
до 1920x1080
 Поддержка входных сигналов
HDMI, DVI, VGA, SDI, CVBS
 Выходные интерфейсы - DVI
 Широкий набор функций
для работы с изображениями
 В основе - комбинация ПК
и FPGA-матрицы (интуитивно
понятный интерфейс + стабильность)
 Интуитивно понятный
интерфейс управления на базе Windows 10

25. DVD Player
DVD Player
PC
BluRay Player
Media Player Media Player
DVD Player

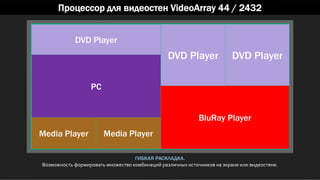

Процессор для видеостен VideoArray 44 / 2432
ГИБКАЯ РАСКЛАДКА.
Возможность формировать множество комбинаций различных источников на экране или видеостене.

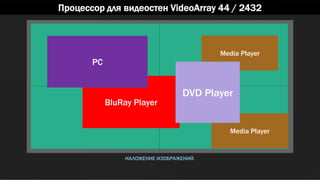

26. Процессор для видеостен VideoArray 44 / 2432
НАЛОЖЕНИЕ ИЗОБРАЖЕНИЙ.
BluRay Player
PC
Media Player
Media Player
DVD Player

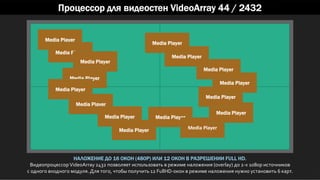

27. Процессор для видеостен VideoArray 44 / 2432
НАЛОЖЕНИЕ ДО 16 ОКОН (480P) ИЛИ 12 ОКОН В РАЗРЕШЕНИИ FULL HD.
ВидеопроцессорVideoArray 2432 позволяет использовать в режиме наложения (overlay) до 2-х 1080p источников
с одного входного модуля. Для того, чтобы получить 12 FullHD-окон в режиме наложения нужно установить 6 карт.
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player
Media Player

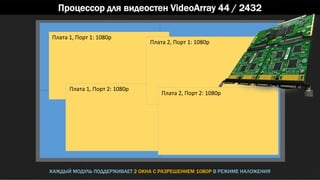

28. Процессор для видеостен VideoArray 44 / 2432
КАЖДЫЙ МОДУЛЬ ПОДДЕРЖИВАЕТ 2 ОКНА С РАЗРЕШЕНИЕМ 1080P В РЕЖИМЕ НАЛОЖЕНИЯ
Плата 1, Порт 1: 1080p
Плата 1, Порт 2: 1080p
Плата 2, Порт 1: 1080p
Плата 2, Порт 2: 1080p

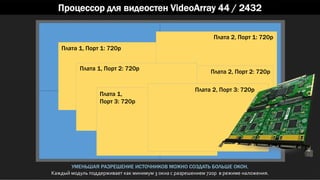

29. Процессор для видеостен VideoArray 44 / 2432
720p
Плата 1, Порт 1: 720p
Плата 1, Порт 2: 720p
Плата 1,
Порт 3: 720p
Плата 2, Порт 1: 720p
УМЕНЬШАЯ РАЗРЕШЕНИЕ ИСТОЧНИКОВ МОЖНО СОЗДАТЬ БОЛЬШЕ ОКОН.
Каждый модуль поддерживает как минимум 3 окна с разрешением 720p в режиме наложения.
Плата 2, Порт 2: 720p
Плата 2, Порт 3: 720p

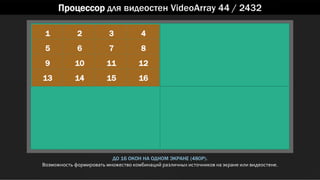

30. Процессор для видеостен VideoArray 44 / 2432
ДО 16 ОКОН НА ОДНОМ ЭКРАНЕ (480P).
Возможность формировать множество комбинаций различных источников на экране или видеостене.
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16

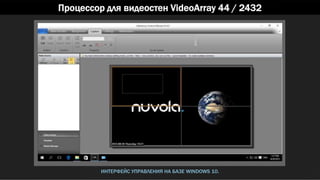

31. Процессор для видеостен VideoArray 44 / 2432
ИНТЕРФЕЙС УПРАВЛЕНИЯ НА БАЗЕ WINDOWS 10.

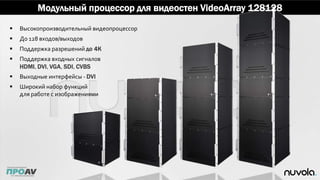

32.  Высокопроизводительный видеопроцессор
 До 128 входов/выходов
 Поддержка разрешений до 4K
 Поддержка входных сигналов
HDMI, DVI, VGA, SDI, CVBS
 Выходные интерфейсы - DVI
 Широкий набор функций
для работе с изображениями
Модульный процессор для видеостен VideoArray 128128

33. Модульный процессор для видеостен VideoArray 128128
 В основе - комбинация ПК и FPGA-матрицы
(интуитивно понятный интерфейс + стабильность)
 Интуитивно понятный
интерфейс управления на базе Windows 10
 Возможность управления
несколькими
видеостенами
единовременно
 Система наращивается блоками

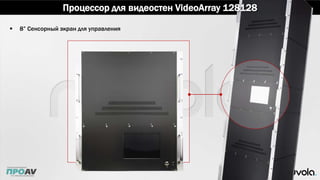

34.  8” Сенсорный экран для управления
Процессор для видеостен VideoArray 128128

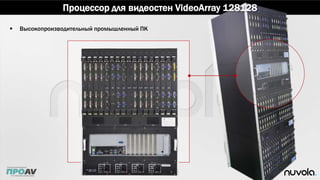

35. Процессор для видеостен VideoArray 128128
 Высокопроизводительный промышленный ПК

36. Входной модуль
VAC-VGA-IN-4
Входной
модуль
VAC-DVI-IN-4
Входной модуль
VAC-SDI-IN-4
Входной модуль
VAC-CVBS-IN-4
Выходной модуль VAC-DVI-OUT-4
Модули VideoArray 128128

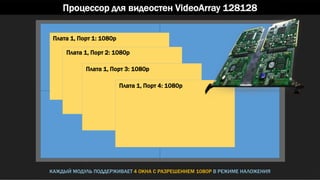

37. Процессор для видеостен VideoArray 128128
КАЖДЫЙ МОДУЛЬ ПОДДЕРЖИВАЕТ 4 ОКНА С РАЗРЕШЕНИЕМ 1080P В РЕЖИМЕ НАЛОЖЕНИЯ
Плата 1, Порт 1: 1080p
Плата 1, Порт 2: 1080p
Плата 1, Порт 3: 1080p
Плата 1, Порт 4: 1080p

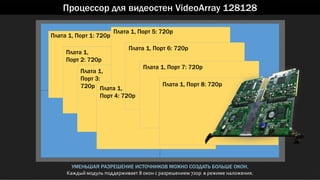

38. Процессор для видеостен VideoArray 128128
УМЕНЬШАЯ РАЗРЕШЕНИЕ ИСТОЧНИКОВ МОЖНО СОЗДАТЬ БОЛЬШЕ ОКОН.
Каждый модуль поддерживает 8 окон с разрешением 720p в режиме наложения.
Плата 1, Порт 1: 720p
Плата 1,
Порт 2: 720p
Плата 1,
Порт 3:
720p
Плата 1, Порт 5: 720p
Плата 1, Порт 6: 720p
Плата 1, Порт 7: 720p
Плата 1, Порт 8: 720p
Плата 1,
Порт 4: 720p

39. СПАСИБО!
