Документ описывает видеокарты ASUS, их функции, характеристики и технологии. Он охватывает такие аспекты, как видеопамять, тактовая частота, интерфейсы подключения и системы охлаждения. Особое внимание уделяется применяемым технологиям, таким как DirectCU и GPU Tweak, которые повышают производительность и удобство использования видеокарт.

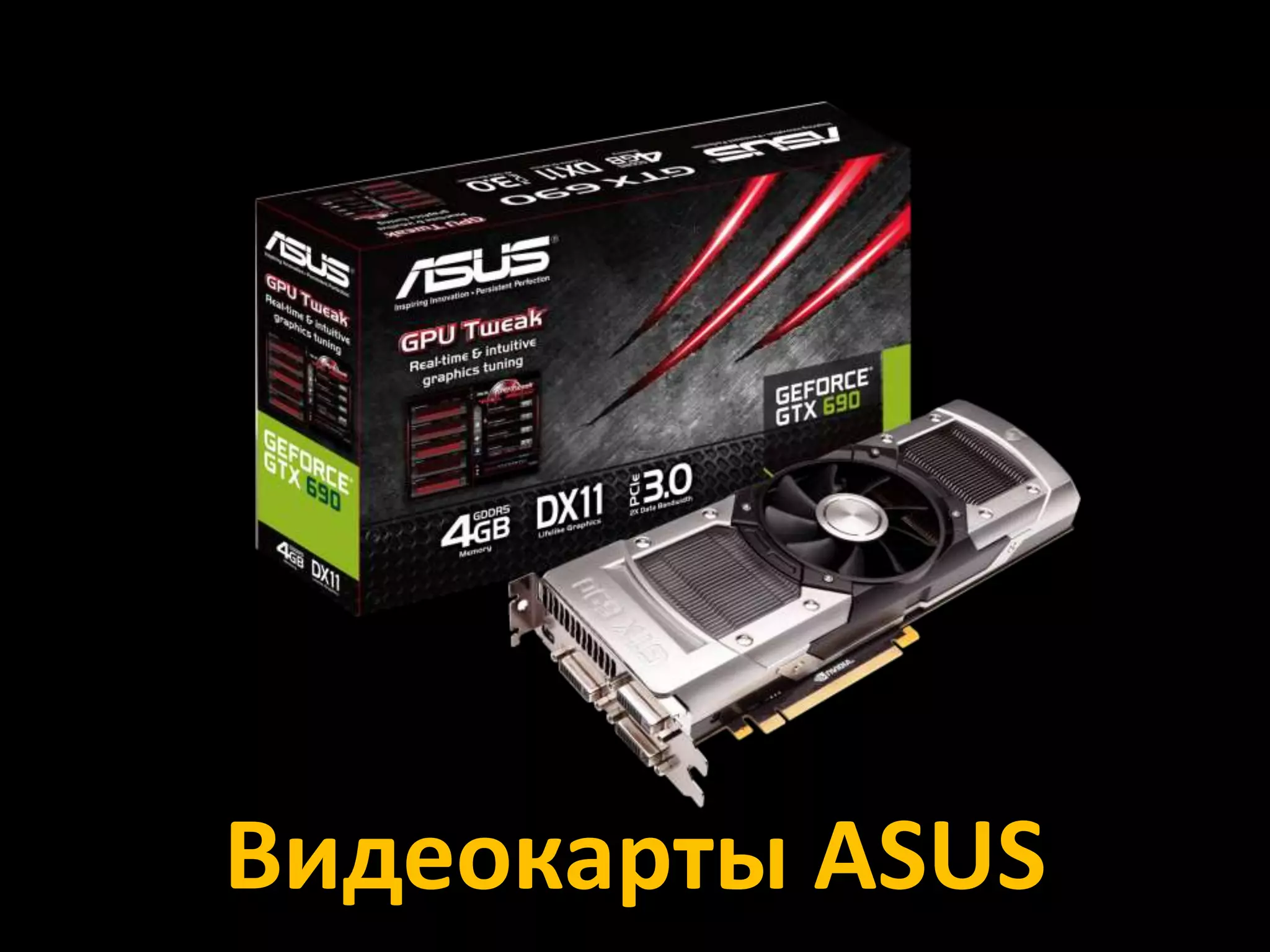

1. Видеокарты ASUS

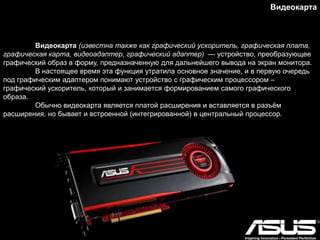

2. Видеокарта (известна также как графический ускоритель, графическая плата,
графическая карта, видеоадаптер, графический адаптер) — устройство, преобразующее
графический образ в форму, предназначенную для дальнейшего вывода на экран монитора.
В настоящее время эта функция утратила основное значение, и в первую очередь
под графическим адаптером понимают устройство с графическим процессором –
графический ускоритель, который и занимается формированием самого графического
образа.
Обычно видеокарта является платой расширения и вставляется в разъѐм
расширения, но бывает и встроенной (интегрированной) в центральный процессор.
Видеокарта

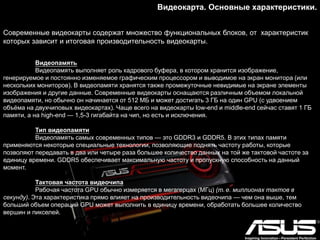

3. Видеокарта. Основные характеристики.
Современные видеокарты содержат множество функциональных блоков, от характеристик
которых зависит и итоговая производительность видеокарты.
Видеопамять
Видеопамять выполняет роль кадрового буфера, в котором хранится изображение,
генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора (или
нескольких мониторов). В видеопамяти хранятся также промежуточные невидимые на экране элементы
изображения и другие данные. Современные видеокарты оснащаются различным объемом локальной
видеопамяти, но обычно он начинается от 512 МБ и может достигать 3 ГБ на один GPU (с удвоением
объѐма на двухчиповых видеокартах). Чаще всего на видеокарты low-end и middle-end сейчас ставят 1 ГБ
памяти, а на high-end — 1,5-3 гигабайта на чип, но есть и исключения.
Тип видеопамяти
Видеопамять самых современных типов — это GDDR3 и GDDR5. В этих типах памяти
применяются некоторые специальные технологии, позволяющие поднять частоту работы, которые
позволяют передавать в два или четыре раза большее количество данных на той же тактовой частоте за
единицу времени. GDDR5 обеспечивает максимальную частоту и пропускную способность на данный
момент.
Тактовая частота видеочипа
Рабочая частота GPU обычно измеряется в мегагерцах (МГц) (т. е. миллионах тактов в
секунду). Эта характеристика прямо влияет на производительность видеочипа — чем она выше, тем
больший объем операций GPU может выполнить в единицу времени, обработать большее количество
вершин и пикселей.

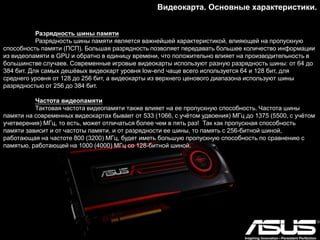

4. Видеокарта. Основные характеристики.
Разрядность шины памяти
Разрядность шины памяти является важнейшей характеристикой, влияющей на пропускную
способность памяти (ПСП). Большая разрядность позволяет передавать большее количество информации
из видеопамяти в GPU и обратно в единицу времени, что положительно влияет на производительность в
большинстве случаев. Современные игровые видеокарты используют разную разрядность шины: от 64 до
384 бит. Для самых дешѐвых видеокарт уровня low-end чаще всего используется 64 и 128 бит, для
среднего уровня от 128 до 256 бит, а видеокарты из верхнего ценового диапазона используют шины
разрядностью от 256 до 384 бит.
Частота видеопамяти
Тактовая частота видеопамяти также влияет на ее пропускную способность. Частота шины
памяти на современных видеокартах бывает от 533 (1066, с учѐтом удвоения) МГц до 1375 (5500, с учѐтом
учетверения) МГц, то есть, может отличаться более чем в пять раз! Так как пропускная способность
памяти зависит и от частоты памяти, и от разрядности ее шины, то память с 256-битной шиной,
работающая на частоте 800 (3200) МГц, будет иметь большую пропускную способность по сравнению с
памятью, работающей на 1000 (4000) МГц со 128-битной шиной.

5. Видеокарта. Интерфейсы.

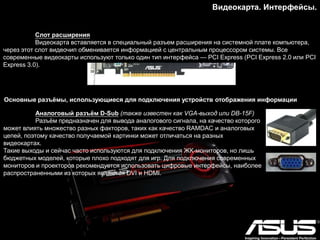

Слот расширения
Видеокарта вставляется в специальный разъем расширения на системной плате компьютера,
через этот слот видеочип обменивается информацией с центральным процессором системы. Все
современные видеокарты используют только один тип интерфейса — PCI Express (PCI Express 2.0 или PCI
Express 3.0).
Основные разъѐмы, использующиеся для подключения устройств отображения информации
Аналоговый разъѐм D-Sub (также известен как VGA-выход или DB-15F)
Разъѐм предназначен для вывода аналогового сигнала, на качество которого
может влиять множество разных факторов, таких как качество RAMDAC и аналоговых
цепей, поэтому качество получаемой картинки может отличаться на разных
видеокартах.
Такие выходы и сейчас часто используются для подключения ЖК-мониторов, но лишь
бюджетных моделей, которые плохо подходят для игр. Для подключения современных
мониторов и проекторов рекомендуется использовать цифровые интерфейсы, наиболее
распространенными из которых являются DVI и HDMI.

6. Видеокарта. Интерфейсы.

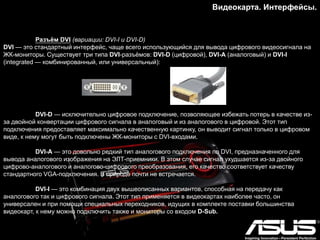

Разъѐм DVI (вариации: DVI-I и DVI-D)
DVI — это стандартный интерфейс, чаще всего использующийся для вывода цифрового видеосигнала на
ЖК-мониторы. Существует три типа DVI-разъѐмов: DVI-D (цифровой), DVI-A (аналоговый) и DVI-I
(integrated — комбинированный, или универсальный):
DVI-D — исключительно цифровое подключение, позволяющее избежать потерь в качестве из-
за двойной конвертации цифрового сигнала в аналоговый и из аналогового в цифровой. Этот тип
подключения предоставляет максимально качественную картинку, он выводит сигнал только в цифровом
виде, к нему могут быть подключены ЖК-мониторы с DVI-входами.
DVI-A — это довольно редкий тип аналогового подключения по DVI, предназначенного для
вывода аналогового изображения на ЭЛТ-приемники. В этом случае сигнал ухудшается из-за двойного
цифрово-аналогового и аналогово-цифрового преобразования, его качество соответствует качеству
стандартного VGA-подключения. В природе почти не встречается.
DVI-I — это комбинация двух вышеописанных вариантов, способная на передачу как
аналогового так и цифрового сигнала. Этот тип применяется в видеокартах наиболее часто, он
универсален и при помощи специальных переходников, идущих в комплекте поставки большинства
видеокарт, к нему можно подключить также и мониторы со входом D-Sub.

7. Видеокарта. Интерфейсы.

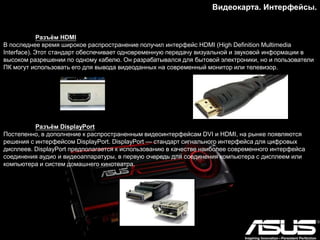

Разъѐм HDMI
В последнее время широкое распространение получил интерфейс HDMI (High Definition Multimedia
Interface). Этот стандарт обеспечивает одновременную передачу визуальной и звуковой информации в
высоком разрешении по одному кабелю. Он разрабатывался для бытовой электроники, но и пользователи
ПК могут использовать его для вывода видеоданных на современный монитор или телевизор.
Разъѐм DisplayPort
Постепенно, в дополнение к распространенным видеоинтерфейсам DVI и HDMI, на рынке появляются
решения с интерфейсом DisplayPort. DisplayPort — стандарт сигнального интерфейса для цифровых
дисплеев. DisplayPort предполагается к использованию в качестве наиболее современного интерфейса
соединения аудио и видеоаппаратуры, в первую очередь для соединения компьютера с дисплеем или
компьютера и систем домашнего кинотеатра.

8. Enthusiast
HD 5450 (Park LP)GF 210
HD 6670 (Turks XT)
HD 6570 (Turks PRO)
HD 6450 (Caicos)
HD 7970 (Tahiti XT)
HD 7950 (Tahiti PRO)
HD 7750 (Verde PRO)
HD 7850 (Pitcairn PRO)
HD 7870 (Pitcairn XT)
GF GTX680
GF GTX690
GF GTX670
GF GT630
GF GT620
GF GT610
GF GT640
PerformanceMainstream
GF GTX660 Ti
GF GTX 650
GF GTX660
HD 7970 (Tahiti XT2)
GF GTX 650 Ti HD 7770 (Verde XT)
GF GTX Titan
GF GTX 650 Ti Boost HD 7790 (Bonaire XT)
GF GT640 (64bit)
GF GT630 (64bit)
HD 7990 (Malta)
GF GTX780
GF GTX770
GF GTX760

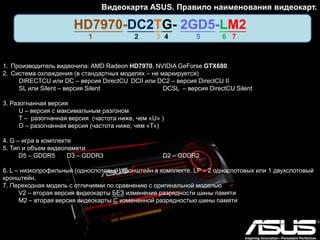

9. Видеокарта ASUS. Правило наименования видеокарт.
1. Производитель видеочипа: AMD Radeon HD7970, NVIDIA GeForse GTX680
2. Система охлаждения (в стандартных моделях – не маркируется)
DIRECTCU или DC – версия DirectCU DCII или DC2 – версия DirectCU II
SL или Silent – версия Silent DCSL – версия DirectCU Silent
3. PH – Phoenix
4. Разогнанная версия
U – версия с максимальным разгоном
T – разогнанная версия (частота ниже, чем «U» )
O – разогнанная версия (частота ниже, чем «Т»)
5. G – игра в комплекте
6. E – не требующая дополнительного питания
7. Тип и объем видеопамяти
D5 – GDDR5 D3 – GDDR3 D2 – GDDR2
8. L – низкопрофильный (однослотовый) кронштейн в комплекте. LP – 2 однослотовых или 1
двухслотовый кронштейн.
9. Переходная модель с отличиями по сравнению с оригинальной моделью
V2 – вторая версия видеокарты БЕЗ изменения разрядности шины памяти
M2 – вторая версия видеокарты С измененной разрядностью шины памяти
HD7970-DC2PHTGE-2GD5-LM2
1 2 3 4 5 6 7 8 9

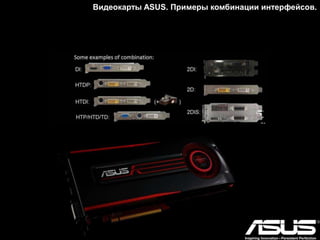

10. Видеокарты ASUS. Примеры комбинации интерфейсов.

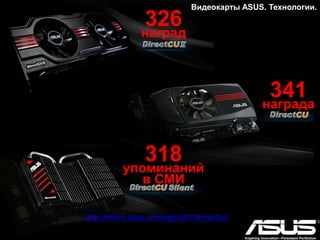

11. Видеокарты ASUS. Технологии.

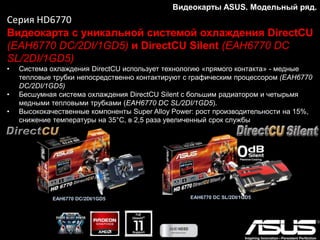

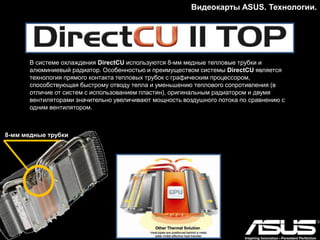

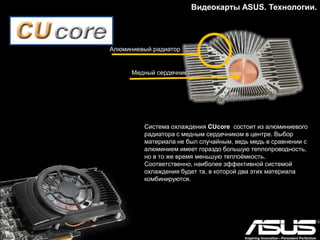

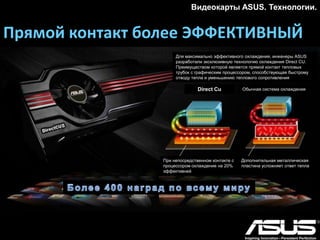

Особенностью и преимуществом системы DirectCU
является технология прямого контакта тепловых трубок
с графическим процессором, способствующая
быстрому отводу тепла и уменьшению теплового
сопротивления.

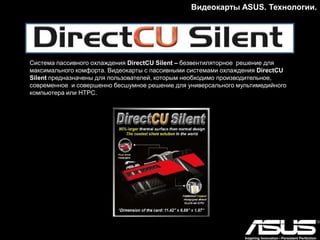

DirectCU Silent – безвентиляторное решение для
максимального комфорта. Видеокарты с пассивными
системами охлаждения DirectCU Silent предназначены для
пользователей, которым необходимо производительное,
современное и совершенно бесшумное решение для
универсального мультимедийного компьютера или HTPC.
DirectCU II - увеличение количества тепловых
трубок и площади рассеивания радиатора,
применение двух высокопроизводительных
вентиляторов вместо одного.
8-мм трубки

12. Видеокарты ASUS. Технологии.

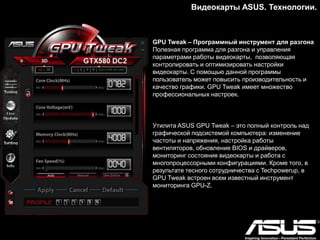

GPU Tweak – Программный инструмент для разгона
Полезная программа для разгона и управления
параметрами работы видеокарты, позволяющая
контролировать и оптимизировать настройки
видеокарты.
Утилита ASUS GPU Tweak – это полный контроль над
графической подсистемой компьютера: изменение
частоты и напряжения, настройка работы
вентиляторов, обновление BIOS и драйверов,
мониторинг состояния видеокарты и работа с
многопроцессорными конфигурациями. Кроме того, в
результате тесного сотрудничества с Techpowerup, в
GPU Tweak встроен всем известный инструмент
мониторинга GPU-Z.

13. Видеокарты ASUS. Технологии.

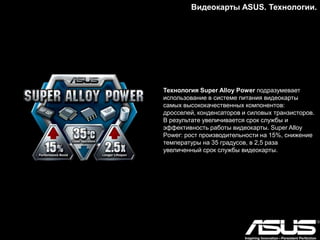

Технология Super Alloy Power подразумевает
использование в системе питания видеокарты самых
высококачественных компонентов: дросселей,
конденсаторов и силовых транзисторов. В результате
увеличивается срок службы и эффективность работы
видеокарты. Super Alloy Power: рост производительности на
15%, снижение температуры на 35 градусов, в 2,5 раза
увеличенный срок службы видеокарты.

14. Серия AMD

15. Видеокарты ASUS. Модельный ряд.
Серия HD7970
ASUS ARES II
Два графических процессора и гибридная
система охлаждения
• Двухслотовая гибридная система охлаждения отводит до 600 ватт тепла
• Быстрее и холоднее, чем референсная GeForce GTX 690
• 20-фазная цифровая система питания DIGI+
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров видеокарты

16. Видеокарты ASUS. Модельный ряд.
Серия HD7970
ASUS ARES II
Цифровая система питания c повышенной
эффективностью
Система питания с цифровым стабилизатором
напряжения DIGI+ включает в себя 20 фаз и
обеспечивает стабильность видеокарты даже в режиме
разгона.
Гибридная система охлаждения
Инновационный кулер, выполненный в двухслотовом
форм-факторе, сочетает в себе элементы
жидкостного (для графического процессора) и
воздушного (для остальных компонентов) о

17. Видеокарты ASUS. Модельный ряд.
Серия HD7970
ASUS MATRIX HD7970: Беспрецедентная скорость
• Увеличенная частота графического процессора – 1100 МГц
(на 175 МГц выше частоты референсного образца)
• Технология VGA Hotwire для управления напряжением
питания на аппаратном уровне
• Функция TweakIt для настройки напряжения питания в
режиме реального времени
• 20-фазная цифровая система питания DIGI+ и отборные
компоненты Super Alloy Power
• Эксклюзивная утилита GPU Tweak для настройки и
мониторинга видеокарты

18. Видеокарты ASUS. Модельный ряд.
Серия HD7970
ASUS MATRIX HD7970
Моментальное изменение напряжения питания
TweakIt – средство разгона видеокарты, с помощью которого
можно изменять напряжение питания графического
процессора, не прерывая работу текущего приложения.
Быстрый возврат к фабричным настройкам
Кнопка для моментально сброса параметров
видеокарты и возврата к стандартным
настройкам BIOS.
Turbo Fan кнопка для включения вентиляторов на
максимальную скорость, независимо от настроек драйвера.
Такое усиленное охлаждение может пригодиться при
использовании видеокарты в режиме разгона.

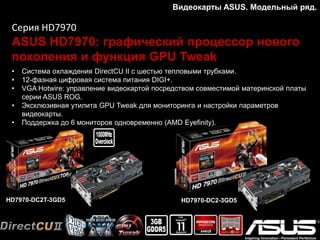

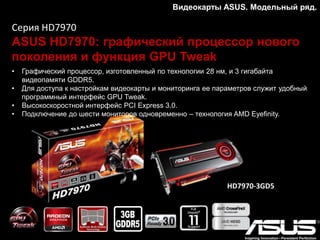

19. Серия HD7970
ASUS HD7970: графический процессор нового
поколения и функция GPU Tweak
• Графический процессор, изготовленный по технологии 28 нм, и 3 гигабайта
видеопамяти GDDR5.
• Для доступа к настройкам видеокарты и мониторинга ее параметров служит удобный
программный интерфейс GPU Tweak.
• Высокоскоростной интерфейс PCI Express 3.0.
• Подключение до шести мониторов одновременно – технология AMD Eyefinity.
HD7970-3GD5
Видеокарты ASUS. Модельный ряд.

20. Видеокарты ASUS. Модельный ряд.
Серия HD7970
ASUS HD7970: графический процессор нового
поколения и функция GPU Tweak
• Система охлаждения DirectCU II с шестью тепловыми трубками.
• 12-фазная цифровая система питания DIGI+.
• VGA Hotwire: управление видеокартой посредством совместимой материнской платы
серии ASUS ROG.
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров
видеокарты.
• Поддержка до 6 мониторов одновременно (AMD Eyefinity).

21. Видеокарты ASUS. Модельный ряд.
На 20% прохладнее и на 14дБ тише
Пластина жесткости
Дополнительная защита и
поддержка видеокарты
Прочный каркас
 Укрепление печатной
платы
 Большая площадь
рассеивания тепла
DirectCU
 На 20% прохладнее*
 На 14дБ тише*
 6 медных тепловых трубок, с
непосредственным контактом с ЦП.
Два 10 см вентилятора
 600% поток воздуха*
 Пыленепроницаемый
вентилятор на 25%
больший срок службы
* - по сравнению с референсным образцом

22. Видеокарты ASUS. Модельный ряд.
На 20% прохладнее и на 14дБ тишеПервая видеокарта HD 7970 с 4мя DisplayPort на борту
Не требует дополнительных переходников/хабов для создания Eyefinity-
конфигураций, включающих более трех мониторов.

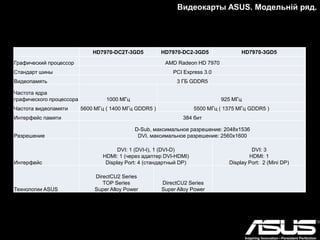

23. HD7970-DC2T-3GD5
HD7970-DC2-
3GD5
HD7970-3GD5
Графический
процессор AMD Radeon HD 7970
Стандарт шины PCI Express 3.0
Видеопамять 3 ГБ GDDR5
Частота ядра
графического
процессора 1000 МГц 925 МГц
Частота
видеопамяти
5600 МГц ( 1400 МГц
GDDR5 ) 5500 МГц ( 1375 МГц GDDR5 )
Интерфейс памяти 384 бит
Разрешение
D-Sub, максимальное разрешение: 2048x1536
DVI, максимальное разрешение: 2560x1600
Интерфейс
DVI: 1 (DVI-I), 1 (DVI-D)
HDMI: 1 (через адаптер DVI-HDMI)
Display Port: 4 (стандартный DP)
DVI: 3
HDMI: 1
Display Port: 2 (Mini DP)
Технологии ASUS
DirectCU2 Series
TOP Series
Super Alloy Power
DirectCU2 Series
Super Alloy Power
Видеокарты ASUS. Модельній ряд.

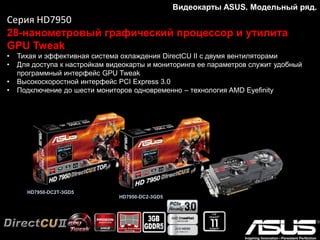

24. Серия HD7950
28-нанометровый графический процессор и утилита
GPU Tweak
• Тихая и эффективная система охлаждения DirectCU II с двумя вентиляторами
• Для доступа к настройкам видеокарты и мониторинга ее параметров служит удобный
программный интерфейс GPU Tweak
• Высокоскоростной интерфейс PCI Express 3.0
• Подключение до шести мониторов одновременно – технология AMD Eyefinity
Видеокарты ASUS. Модельный ряд.

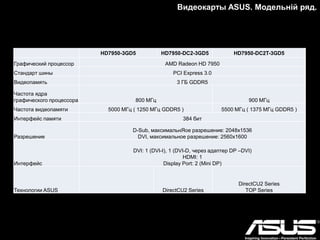

25. HD7950-3GD5
HD7950-DC2-
3GD5
HD7950-DC2T-3GD5
Графический
процессор AMD Radeon HD 7950
Стандарт шины PCI Express 3.0
Видеопамять 3 ГБ GDDR5
Частота ядра
графического
процессора 800 МГц 900 МГц
Частота
видеопамяти 5000 МГц ( 1250 МГц GDDR5 )
5500 МГц ( 1375 МГц
GDDR5 )
Интерфейс памяти 384 бит
Разрешение
D-Sub, максимальное разрешение: 2048x1536
DVI, максимальное разрешение: 2560x1600
Интерфейс
DVI: 1 (DVI-I), 1 (DVI-D, через адаптер DP –DVI)
HDMI: 1
Display Port: 2 (Mini DP)
Технологии ASUS DirectCU2 Series
DirectCU2 Series
TOP Series
Видеокарты ASUS. Модельній ряд.

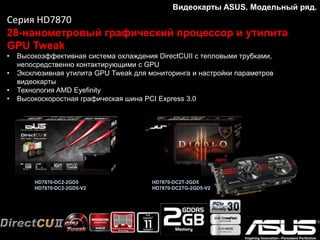

26. Серия HD78xx
Тихая и мощная видеокарта с 28-нанометровым
графическим процессором
• Высокоэффективная система охлаждения DirectCUII с тепловыми трубками,
непосредственно контактирующими с GPU
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров
видеокарты
• Технология AMD Eyefinity
• Высокоскоростная графическая шина PCI Express 3.0
HD7870-DC2-2GD5
HD7870-DC2-2GD5-V2
HD7870-DC2T-2GD5
HD7870-DC2TG-2GD5-V2
Видеокарты ASUS. Модельный ряд.

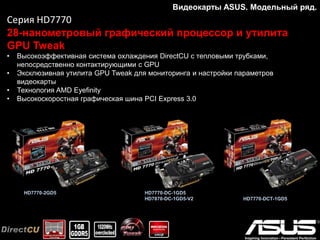

27. Серия HD7770
Видеокарты ASUS c эффективной системой
охлаждения
• Высокоэффективная система охлаждения DirectCU с тепловыми трубками,
непосредственно контактирующими с GPU
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров
видеокарты
• Технология AMD Eyefinity
• Высокоскоростная графическая шина PCI Express 3.0
Видеокарты ASUS. Модельный ряд.
HD7770-2GD5 HD7770-DC-1GD5
HD7770-DCT-1GD5

28. Видеокарты ASUS. Модельный ряд.
Сравнение видеокарт HD 7770
ASUS
HD7770-DC-1GD5
Brand S
11201-02-20G
Brand G
GV-R777D5-
1GD
Brand X
FX-777A-ZNF4
Brand M
R7770-2PMD1GD5
Внешний вид
Частота ядра 1020 МГц 1000 МГц 1000 МГц 1000 МГц 1000 МГц
Частота памяти 4.6 ГГц 4.5 ГГц 4.5 ГГц 4.5 ГГц 4.5 ГГц
Тепловые
трубки 2 2 0 0 1
Диаметр
тепловых
трубок
8mm 8mm N/A N/A 6mm
Система
охлаждения Технология DirectCU
Прямой тепловых трубок с
процессором,
эффективность на 20%.
Обычная СО Обычная СО 2 вентилятора
Дополнительная
металлическая
пластина
лучше
лучше
лучше
лучше

29. Серия NVIDIA

30. Видеокарты ASUS. Модельный ряд.
Серия GTX780
Для всех любителей компьютерных игр
• 3 ГБ видеопамяти для комфортной игры с высоким разрешением
• Технология динамического повышения частоты графического процессора Nvidia GPU
Boost 2.0
• Утилита GPU Tweak для мониторинга и настройки параметров видеокарты

31. Видеокарты ASUS. Модельный ряд.
Серия GTX780
Для всех любителей компьютерных игр
• 3 ГБ видеопамяти для комфортной игры с высоким разрешением
• Высокоэффективная система охлаждения DirectCU II
• Утилита GPU Tweak для мониторинга и настройки параметров видеокарты
• Десятифазная цифровая система питания DIGI+ обеспечивает стабильную работу даже
в режиме разгона

32. Серия GTX780
Видеокарты ASUS. Модельный ряд.
GTX780-3GD5 GTX780-DC2-3GD5 GTX780-DC2-3GD5
Графический
процессор NVIDIA GeForce GTX 780
Видеопамять 3Гб DDR5
Частота ядра
графического
процессора
Базовая - 863 МГц
Разогнанная - 902 МГц
Базовая - 841 МГц
Разогнанная - 889
МГц
Частота
видеопамяти 6008 МГц (1502 МГц GDDR5)
Интерфейс памяти
Интерфейс 384 бит
Технологии ASUS
DirectCU Series
Super Alloy Power
DirectCU Series
OC Series
Super Alloy Power

33. Серия GTX770
Современная высокопроизводительная видеокарта
• Высокоэффективная система охлаждения DirectCU II
• Десятифазная цифровая система питания DIGI+ обеспечивает стабильную работу даже
в режиме разгона
• Функциональная утилита GPU Tweak для мониторинга и настройки параметров
видеокарты
Видеокарты ASUS. Модельный ряд.

34. Серия GTX770
Видеокарты ASUS. Модельный ряд.
GTX770DC2-2GD5 GTX770DC2OC-2GD5
Графический
процессор NVIDIA GeForce GTX 770
Видеопамять 2Гб DDR5
Частота ядра
графического
процессора
Базовая - 1045 МГц
Разогнанная - 1085 МГц
Базовая - 1058 МГц
Разогнанная - 1110 МГц
Частота
видеопамяти 7010 МГц
Интерфейс памяти 256 -бит
Интерфейс
DVI-I: 1 шт
DVI-D: 1 шт
HDMI: 1
Display Port: 1
Технологии ASUS
DirectCU Series
Super Alloy Power
DirectCU Series
OC Series
Super Alloy Power

35. Серия GTX680
Тихая и мощная видеокарта c 28-нм графическим
процессором
• Частота графического процессора увеличена до 1201 МГц
• Система охлаждения DirectCU II с пятью тепловыми трубками охлаждает эффективнее и
при меньшем уровне шума, чем референсный кулер
• 10-фазная цифровая система питания DIGI+ и технология Super Alloy Power
• Функция VGA Hotwire облегчает мониторинг и изменение напряжений питания
видеокарты
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров видеокарты
Видеокарты ASUS. Модельный ряд.

36. Видеокарты ASUS. Модельный ряд.
GTX680-2GD5
GTX680-DC2-
2GD5
GTX680-DC2-
4GD5
GTX680-
DC2O-2GD5
GTX680-
DC2T-2GD5
Графический
процессор NVIDIA GeForce GTX 680
Видеопамять 2 Гб GDDR5 4 Гб GDDR5 2 Гб GDDR5
Частота ядра
графического
процессора
Базовая - 1006 МГц
Разогнанная - 1058 МГц
1019 МГц
1084 МГц
1137 МГц
1201 МГц
Частота
видеопамяти 6008 МГц (1502 МГц GDDR5)
Интерфейс памяти 256 бит
Разрешение DVI, максимальное разрешение: 2560x1600
Интерфейс
DVI: 1 (DVI-I), 1 (DVI-D)
HDMI: 1
Display Port: 1 (стандартный DP)
Технологии ASUS
DirectCU Series
Super Alloy Power
DirectCU
Series
OC Series
Super Alloy
Power
DirectCU
Series
TOP Series
Super Alloy
Power
Серия GTX680

37. Серия GTX670
28-нанометровый процессор и эффективная система
охлаждения DirectCU II
• Система охлаждения использует технологию «прямого контакта», при которой медные
тепловые трубки непосредственно контактируют с графическим процессором
• 8-фазная цифровая система питания DIGI+ и технология Super Alloy Power
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров видеокарты
Видеокарты ASUS. Модельный ряд.

38. Серия GTX670
Видеокарта ASUS GTX670-DC2G-4GD5 и игра Assassin's
Creed III в подарок!
• Полная версия игры в подарок Assassin’s Creed III, I Am Alive, R.U.S.E, Splinter Cell:
Conviction или Rainbow Six Vegas 2
• Объем видеопамяти 4 ГБ – вдвое больше, чем у референсной видеокарты
• Эффективная система охлаждения DirectCU II с SSU-образными медными тепловыми
трубками.
• 8-фазная цифровая система питания DIGI+ и компоненты Super Alloy Power обеспечивают
точную настройку напряжения питания и стабильную работу видеокарты даже в режиме
разгона
Видеокарты ASUS. Модельный ряд.

39. Видеокарты ASUS. Модельный ряд.
GTX670-DC2-
2GD5
GTX670-DC2-
4GD5
GTX670-DC2G-
4GD5
GTX670-DC2OG-
2GD5
Графический
процессор
NVIDIA GeForce GTX 670
Видеопамять 2 Гб GDDR5 4 Гб GDDR5 4 Гб GDDR5 2 Гб GDDR5
Частота ядра
графического
процессора
Базовая – 915 МГц
Разогнанная - 980 МГц
Базовая – 980
МГц
Разогнанная -
1058 МГц
Частота
видеопамяти 6008 МГц (1502 МГц GDDR5)
Интерфейс памяти 256 бит
Разрешение DVI, максимальное разрешение: 2560x1600
Интерфейс
DVI: 1 (DVI-I), 1 (DVI-D)
HDMI: 1
Display Port: 1 (стандартный DP)
Технологии ASUS DirectCU Series
Super Alloy Power
DirectCU Series
OC Series
Super Alloy Power
Серия GTX670

40. Серия GTX660
Мощная видеокарта с тихой и эффективной системой
охлаждения
• Система охлаждения DirectCU II с увеличенной площадью теплоотдачи обеспечивает в
шесть раз более мощный воздушный поток, чем кулер референсной видеокарты
• Цифровая система питания DIGI+ и компоненты Super Alloy Power обеспечивают
стабильную работу даже в режиме разгона
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров видеокарты
Видеокарты ASUS. Модельный ряд.
GTX660-DC2-2GD5 GTX660-DC2OC-2GD5
GTX660-DC2OC-2GD5

41. GTX660-DC2-
2GD5
GTX660-DC2O-2GD5
GTX660-DC2OCPH-
2GD5
GTX660-
DC2T-2GD5
Графический
процессор NVIDIA GeForce GTX 660
Видеопамять 2Гб DDR5
Частота ядра
графического
процессора
Базовая –
980 МГц
Разогнанная -
1033 МГц
Базовая – 1020 МГц
Разогнанная - 1085 МГц
Базовая –
1072 МГц
Разогнанная -
1137 МГц
Частота
видеопамяти 6008 МГц (1502 МГц GDDR5)
Интерфейс
памяти 192 бит
Интерфейс
DVI: 1 (DVI-I), 1 (DVI-D)
HDMI: 1
Display Port: 1 (стандартный DP)
Технологии
ASUS
DirectCU Series
Super Alloy
Power
DirectCU Series
OC Series
Super Alloy Power
DirectCU
Series
TOP Series
Super Alloy
Power
Серия GTX660
Видеокарты ASUS. Модельный ряд.

42. Серия GTX660Ti
Игровая видеокарта с тихой и эффективной системой
охлаждения
• Система охлаждения DirectCU II с увеличенной площадью теплоотдачи обеспечивает в
шесть раз более мощный воздушный поток, чем кулер референсной видеокарты
• Цифровая система питания DIGI+ и компоненты Super Alloy Power обеспечивают
стабильную работу даже в режиме разгона
• Эксклюзивная утилита GPU Tweak для мониторинга и настройки параметров видеокарты
Видеокарты ASUS. Модельный ряд.

43. GTX660 TI-
DC2-2GD5
GTX660 TI-
DC2-3GD5
GTX660 TI-
DC2O-2GD5
GTX660 TI-
DC2OC-3GD5
GTX660 TI-
DC2T-2GD5
Графический
процессор NVIDIA GeForce GTX 660 Ti
Видеопамять 2 Гб GDDR5 3 Гб GDDR5 2 Гб GDDR5 3 Гб GDDR5 2 Гб GDDR5
Частота ядра
графического
процессора
Базовая – 915
Разогнанная – 980
967
1046
1006
1085
1059
1137
Частота
видеопамяти 6008 МГц (1502 МГц GDDR5)
6200 МГц
(1550 МГц
GDDR5)
6008 МГц
(1502 МГц
GDDR5)
Интерфейс
памяти 192 бит
Интерфейс
DVI: 1 (DVI-I), 1 (DVI-D)
HDMI: 1
Display Port: 1 (стандартный DP)
Технологии
ASUS
DirectCU
Super Alloy Power
DirectCU
OC Series
Super Alloy Power
DirectCU
TOP Series
Super Alloy
Power
Серия GTX660 Ti
Видеокарты ASUS. Модельный ряд.

44. СПАСИБО ЗА ВНИМАНИЕ
Просьба заполнить анкетные
данные и ответить на вопросы
