Nồi nấu hồ KF-50L có dung tích 50L, áp lực hoạt động ≤0.25mpa, và sử dụng phương thức gia nhiệt bằng hơi để đun nóng các nguyên liệu dạng lỏng, chủ yếu trong sản xuất thuốc, thực phẩm và hóa chất. Thiết bị bao gồm nhiều bộ phận chất lượng cao, được sản xuất từ inox 304, có khả năng xoay 180 độ và tích hợp hệ thống điều khiển thông minh. Công suất máy trộn là 0.75kw và tốc độ trộn có thể điều chỉnh từ 8 đến 40 vòng/phút.

1. 1 | P a g e

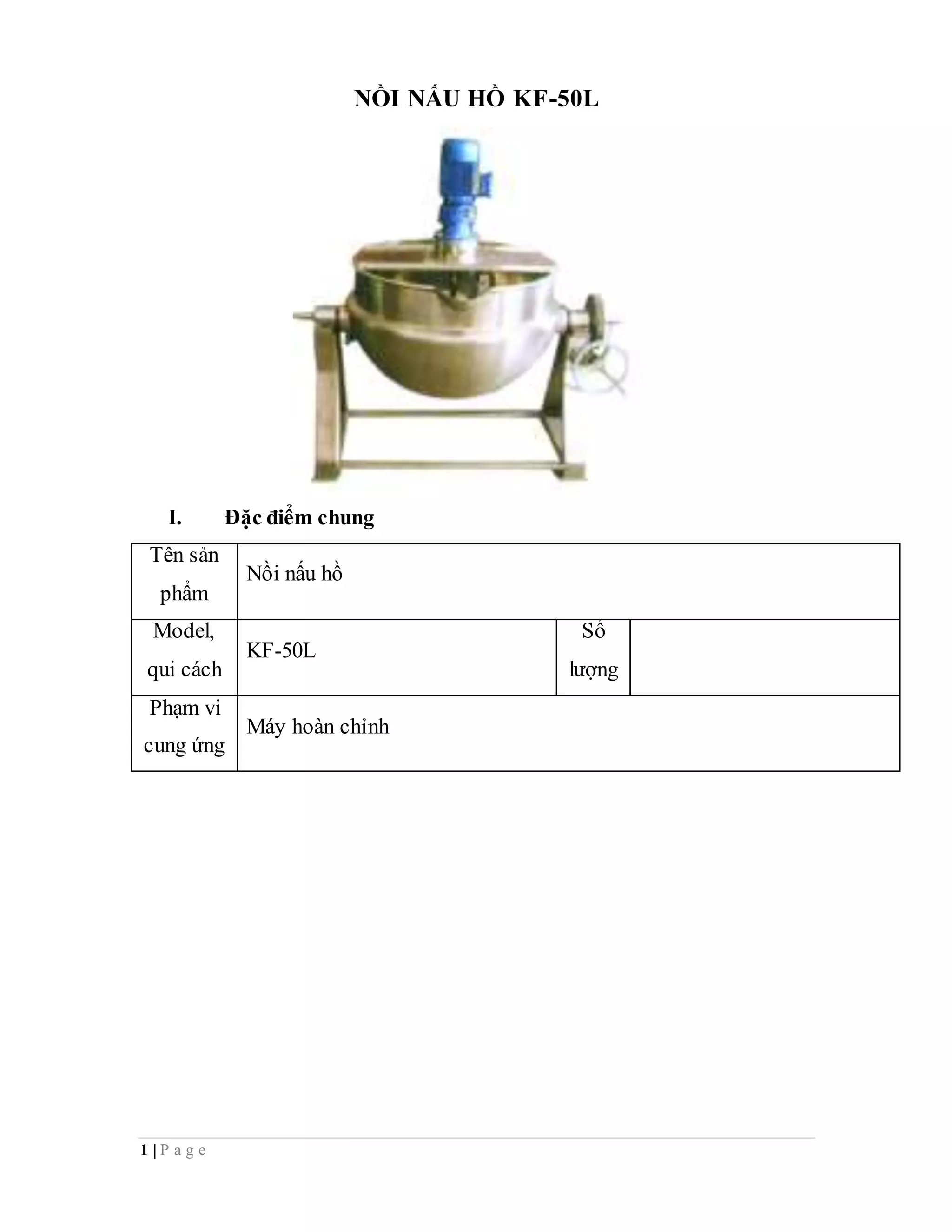

NỒI NẤU HỒ KF-50L
I. Đặc điểm chung
Tên sản
phẩm
Nồi nấu hồ
Model,
qui cách
KF-50L
Số
lượng
Phạm vi
cung ứng
Máy hoàn chỉnh

2. 2 | P a g e

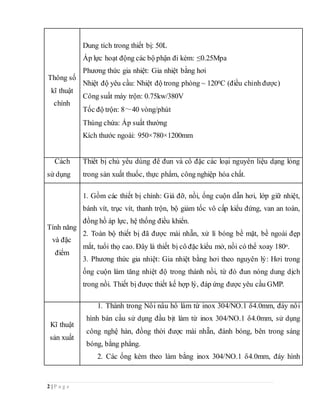

Thông số
kĩ thuật
chính
Dung tích trong thiết bị: 50L
Áp lực hoạt động các bộ phận đi kèm: ≤0.25Mpa
Phương thức gia nhiệt: Gia nhiệt bằng hơi
Nhiệt độ yêu cầu: Nhiệt độ trong phòng ~ 1200C (điều chỉnh được)
Công suất máy trộn: 0.75kw/380V
Tốc độ trộn: 8～40 vòng/phút
Thùng chứa: Áp suất thường
Kích thước ngoài: 950×780×1200mm
Cách
sử dụng
Thiết bị chủ yếu dùng để đun và cô đặc các loại nguyên liệu dạng lỏng
trong sản xuất thuốc, thực phẩm, công nghiệp hóa chất.
Tính năng
và đặc
điểm
1. Gồm các thiết bị chính: Giá đỡ, nồi, ống cuộn dẫn hơi, lớp giữ nhiệt,
bánh vít, trục vít, thanh trộn, bộ giảm tốc vô cấp kiểu đứng, van an toàn,
đồng hồ áp lực, hệ thống điều khiển.
2. Toàn bộ thiết bị đã được mài nhẵn, xử lí bóng bề mặt, bề ngoài đẹp
mắt, tuổi thọ cao. Đây là thiết bị cô đặc kiểu mở, nồi có thể xoay 180o.
3. Phương thức gia nhiệt: Gia nhiệt bằng hơi theo nguyên lý: Hơi trong
ống cuộn làm tăng nhiệt độ trong thành nồi, từ đó đun nóng dung dịch
trong nồi. Thiết bị được thiết kế hợp lý, đáp ứng được yêu cầu GMP.
Kĩ thuật
sản xuất
1. Thành trong Nồi nấu hồ làm từ inox 304/NO.1 δ4.0mm, đáy nồi
hình bán cầu sử dụng đầu bịt làm từ inox 304/NO.1 δ4.0mm, sử dụng
công nghệ hàn, đồng thời được mài nhẵn, đánh bóng, bên trong sáng
bóng, bằng phẳng.
2. Các ống kèm theo làm bằng inox 304/NO.1 δ4.0mm, đáy hình

3. 3 | P a g e

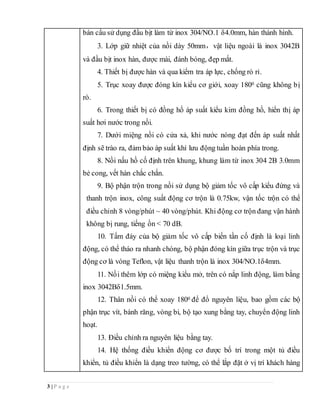

bán cầu sử dụng đầu bịt làm từ inox 304/NO.1 δ4.0mm, hàn thành hình.
3. Lớp giữ nhiệt của nồi dày 50mm，vật liệu ngoài là inox 3042B
và đầu bịt inox hàn, được mài, đánh bóng, đẹp mắt.
4. Thiết bị được hàn và qua kiểm tra áp lực, chống rò rỉ.
5. Trục xoay được đóng kín kiểu cơ giới, xoay 1800 cũng không bị
rò.
6. Trong thiết bị có đồng hồ áp suất kiểu kim đồng hồ, hiển thị áp
suất hơi nước trong nồi.
7. Dưới miệng nồi có cửa xả, khi nước nóng đạt đến áp suất nhất
định sẽ trào ra, đảm bảo áp suất khí lưu động tuần hoàn phía trong.
8. Nồi nấu hồ cố định trên khung, khung làm từ inox 304 2B 3.0mm
bẻ cong, vết hàn chắc chắn.
9. Bộ phận trộn trong nồi sử dụng bộ giảm tốc vô cấp kiểu đứng và
thanh trộn inox, công suất động cơ trộn là 0.75kw, vận tốc trộn có thể
điều chỉnh 8 vòng/phút ~ 40 vòng/phút. Khi động cơ trộn đang vận hành
không bị rung, tiếng ồn < 70 dB.
10. Tấm đáy của bộ giảm tốc vô cấp biến tần cố định là loại linh
động, có thể tháo ra nhanh chóng, bộ phận đóng kín giữa trục trộn và trục
động cơ là vòng Teflon, vật liệu thanh trộn là inox 304/NO.1δ4mm.
11. Nồi thêm lớp có miệng kiểu mở, trên có nắp linh động, làm bằng
inox 3042Bδ1.5mm.
12. Thân nồi có thể xoay 1800 để đổ nguyên liệu, bao gồm các bộ
phận trục vít, bánh răng, vòng bi, bộ tạo xung bằng tay, chuyển động linh
hoạt.
13. Điều chỉnh ra nguyên liệu bằng tay.
14. Hệ thống điều khiển động cơ được bố trí trong một tủ điều
khiển, tủ điều khiển là dạng treo tường, có thể lắp đặt ở vị trí khách hàng

4. 4 | P a g e

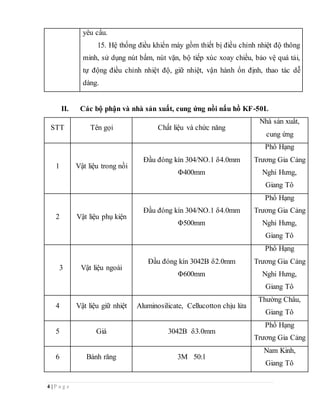

yêu cầu.
15. Hệ thống điều khiển máy gồm thiết bị điều chỉnh nhiệt độ thông
minh, sử dụng nút bấm, nút vặn, bộ tiếp xúc xoay chiều, bảo vệ quá tải,
tự động điều chỉnh nhiệt độ, giữ nhiệt, vận hành ổn định, thao tác dễ
dàng.
II. Các bộ phận và nhà sản xuất, cung ứng nồi nấu hồ KF-50L
STT Tên gọi Chất liệu và chức năng
Nhà sản xuất,
cung ứng
1 Vật liệu trong nồi
Đầu đóng kín 304/NO.1 δ4.0mm
Φ400mm
Phố Hạng
Trương Gia Cảng
Nghi Hưng,
Giang Tô
2 Vật liệu phụ kiện
Đầu đóng kín 304/NO.1 δ4.0mm
Φ500mm
Phố Hạng
Trương Gia Cảng
Nghi Hưng,
Giang Tô
3 Vật liệu ngoài
Đầu đóng kín 3042B δ2.0mm
Φ600mm
Phố Hạng
Trương Gia Cảng
Nghi Hưng,
Giang Tô
4 Vật liệu giữ nhiệt Aluminosilicate, Cellucotton chịu lửa
Thường Châu,
Giang Tô
5 Giá 3042B δ3.0mm
Phố Hạng
Trương Gia Cảng
6 Bánh răng 3M 50:1
Nam Kinh,
Giang Tô

5. 5 | P a g e

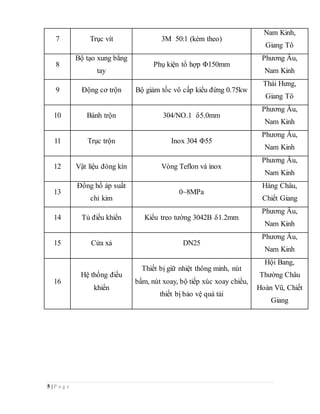

7 Trục vít 3M 50:1 (kèm theo)
Nam Kinh,
Giang Tô
8
Bộ tạo xung bằng
tay
Phụ kiện tổ hợp Φ150mm
Phương Âu,
Nam Kinh
9 Động cơ trộn Bộ giảm tốc vô cấp kiểu đứng 0.75kw
Thái Hưng,
Giang Tô
10 Bánh trộn 304/NO.1 δ5.0mm
Phương Âu,
Nam Kinh
11 Trục trộn Inox 304 Φ55
Phương Âu,
Nam Kinh
12 Vật liệu đóng kín Vòng Teflon và inox
Phương Âu,
Nam Kinh
13
Đồng hồ áp suất
chỉ kim
0~8MPa
Hàng Châu,
Chiết Giang
14 Tủ điều khiển Kiểu treo tường 3042B δ1.2mm
Phương Âu,
Nam Kinh
15 Cửa xả DN25
Phương Âu,
Nam Kinh
16
Hệ thống điều
khiển
Thiết bị giữ nhiệt thông minh, nút
bấm, nút xoay, bộ tiếp xúc xoay chiều,
thiết bị bảo vệ quá tải
Hội Bang,
Thường Châu
Hoàn Vũ, Chiết
Giang
