Motori superconduttivi 2
Il documento analizza le applicazioni della superconduttività nei motori, classificando vari tipi di motori elettrici come DC e AC e illustrandone il funzionamento. Inoltre, viene presentato un confronto tra motori asincroni e sincroni, insieme a dettagli su motori ad alta temperatura e superconduttori. Infine, vengono discussi progetti avanzati di motori ad alta potenza e le performance dei prototipi di automobili basate su tecnologia HTS.
Motori superconduttivi 2
- 1. Applicazioni della Superconduttività MOTORIHTS Corso di Laurea in Scienza dei Materiali Cristian Pira UNIVERSITÀ DEGLI STUDI DI PADOVA

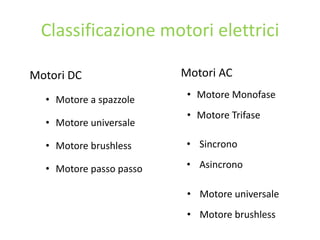

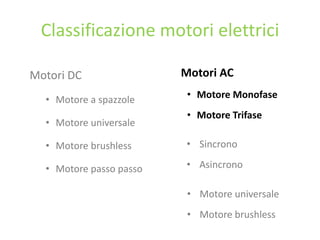

- 2. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

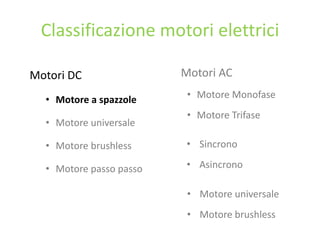

- 3. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

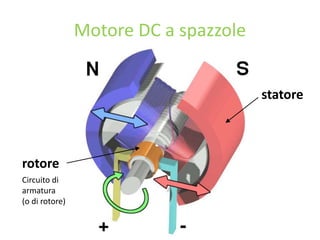

- 4. Motore DC aspazzole statore rotore Circuito di armatura (o di rotore)

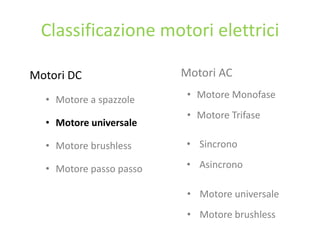

- 5. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

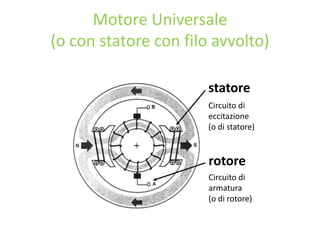

- 6. Motore Universale (o constatore con filo avvolto) statore Circuito di eccitazione (o di statore) rotore Circuito di armatura (o di rotore)

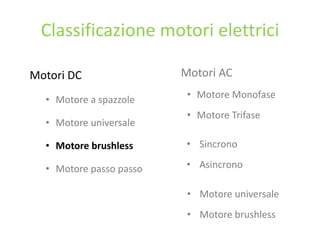

- 7. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

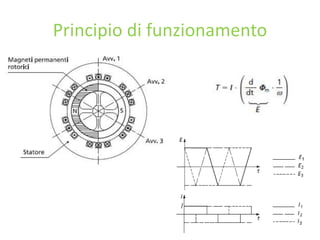

- 8.

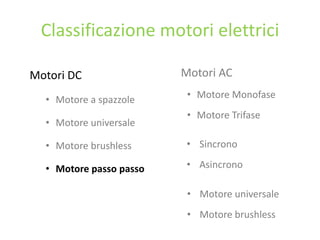

- 9. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

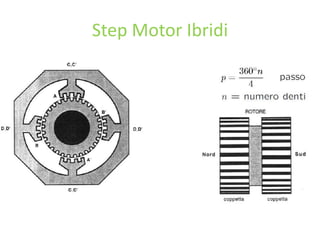

- 10.

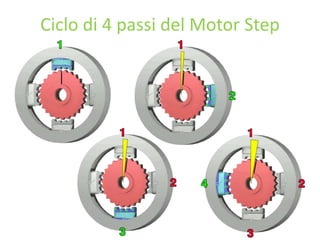

- 11. Ciclo di 4passi del Motor Step

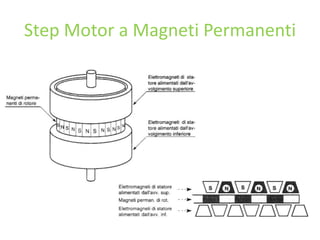

- 12. Step Motor aMagneti Permanenti
- 13. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

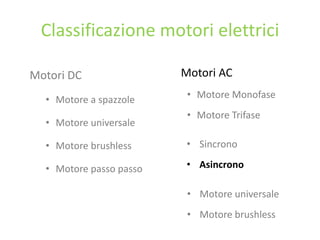

- 14. Classificazione motori elettrici MotoriDC • Motore a spazzole • Motore universale • Motore brushless • Motore passo passo Motori AC • Motore Monofase • Motore Trifase • Sincrono • Asincrono • Motore universale • Motore brushless

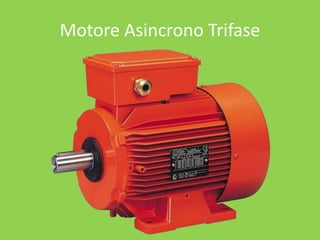

- 15.

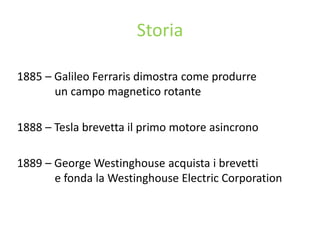

- 16. Storia 1885 – GalileoFerraris dimostra come produrre un campo magnetico rotante 1888 – Tesla brevetta il primo motore asincrono 1889 – George Westinghouse acquista i brevetti e fonda la Westinghouse Electric Corporation

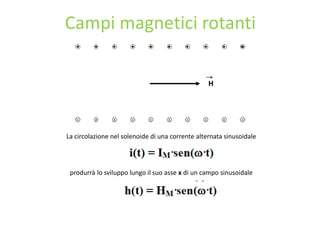

- 17. Campi magnetici rotanti H Lacircolazione nel solenoide di una corrente alternata sinusoidale produrrà lo sviluppo lungo il suo asse x di un campo sinusoidale

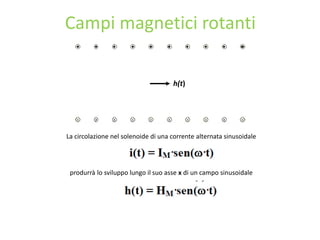

- 18. Campi magnetici rotanti h(t) Lacircolazione nel solenoide di una corrente alternata sinusoidale produrrà lo sviluppo lungo il suo asse x di un campo sinusoidale

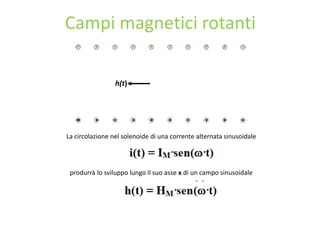

- 19. Campi magnetici rotanti Lacircolazione nel solenoide di una corrente alternata sinusoidale produrrà lo sviluppo lungo il suo asse x di un campo sinusoidale h(t)

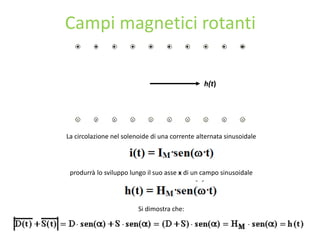

- 20. Campi magnetici rotanti Lacircolazione nel solenoide di una corrente alternata sinusoidale produrrà lo sviluppo lungo il suo asse x di un campo sinusoidale Si dimostra che: h(t)

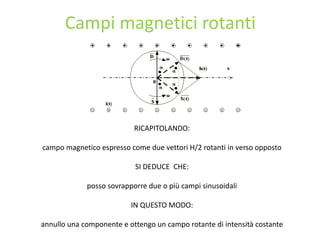

- 21. Campi magnetici rotanti RICAPITOLANDO: campomagnetico espresso come due vettori H/2 rotanti in verso opposto SI DEDUCE CHE: posso sovrapporre due o più campi sinusoidali IN QUESTO MODO: annullo una componente e ottengo un campo rotante di intensità costante

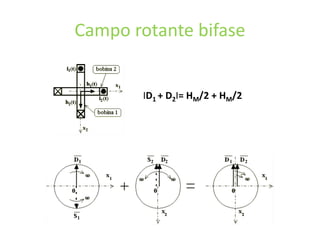

- 22. Campo rotante bifase ΙD1+ D2Ι= HM/2 + HM/2

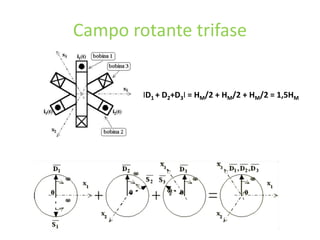

- 23. Campo rotante trifase ΙD1+ D2+D3Ι = HM/2 + HM/2 + HM/2 = 1,5HM

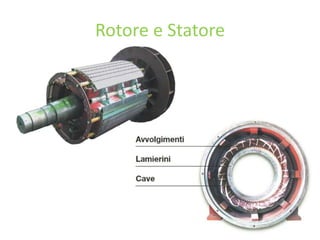

- 24.

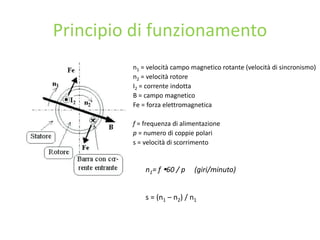

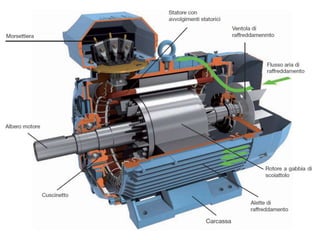

- 26. Principio di funzionamento n1= velocità campo magnetico rotante (velocità di sincronismo) n2 = velocità rotore I2 = corrente indotta B = campo magnetico Fe = forza elettromagnetica f = frequenza di alimentazione p = numero di coppie polari s = velocità di scorrimento n1= f 60 / p (giri/minuto) s = (n1 – n2) / n1

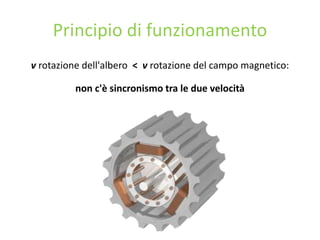

- 27. Principio di funzionamento vrotazione dell'albero < v rotazione del campo magnetico: non c'è sincronismo tra le due velocità

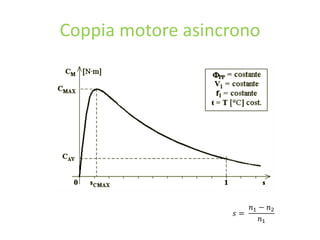

- 28. Coppia motore asincrono 𝑠= 𝑛1 − 𝑛2 𝑛1

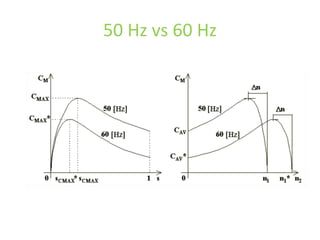

- 29. 50 Hz vs60 Hz

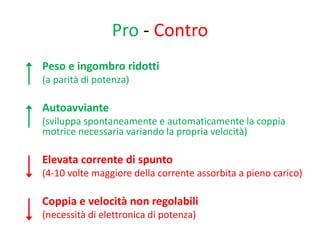

- 30. Pro - Contro Pesoe ingombro ridotti (a parità di potenza) Autoavviante (sviluppa spontaneamente e automaticamente la coppia motrice necessaria variando la propria velocità) Elevata corrente di spunto (4-10 volte maggiore della corrente assorbita a pieno carico) Coppia e velocità non regolabili (necessità di elettronica di potenza)

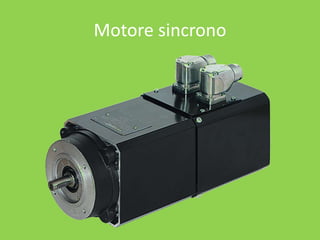

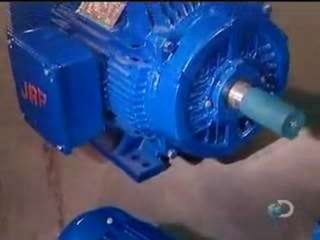

- 36.

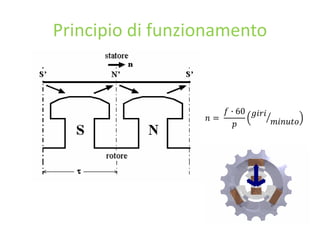

- 37. Principio di funzionamento 𝑛= 𝑓 ∙ 60 𝑝 𝑔𝑖𝑟𝑖 𝑚𝑖𝑛𝑢𝑡𝑜

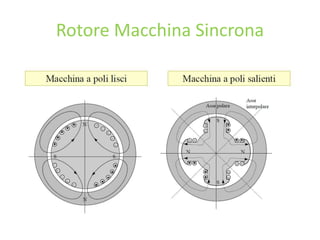

- 38.

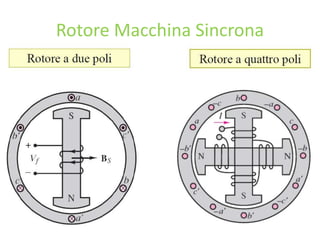

- 39.

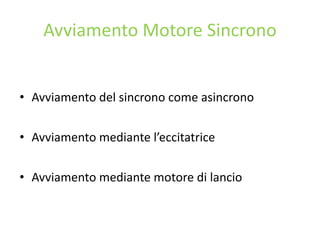

- 40. Avviamento Motore Sincrono •Avviamento del sincrono come asincrono • Avviamento mediante l’eccitatrice • Avviamento mediante motore di lancio

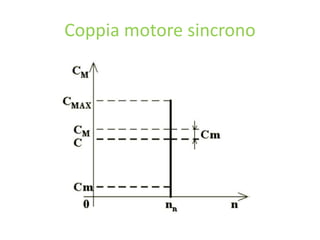

- 41.
- 42. Pro - Contro Velocitàdi rotazione precisa e stabile (variabile con inverter) Non autoavviante (necessità di un sistema di avviamento) Coppia e velocità non regolabili (necessità di elettronica di potenza)

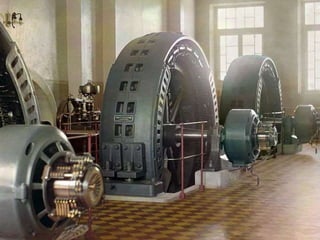

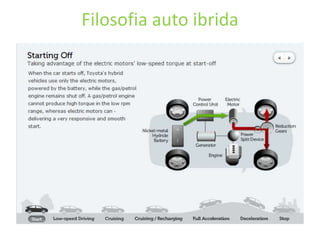

- 47.
- 48.

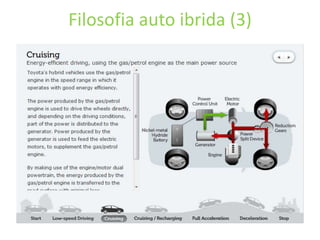

- 49.

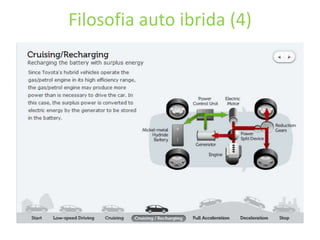

- 50.

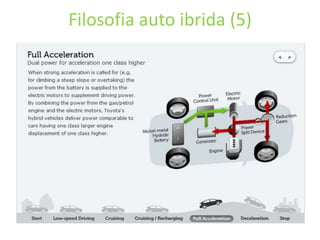

- 51.

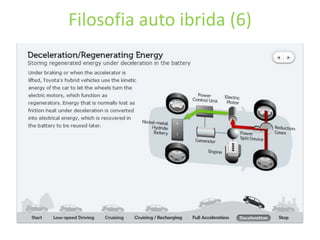

- 52.
- 53.

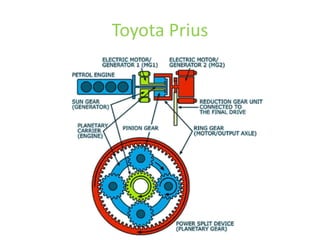

- 54.

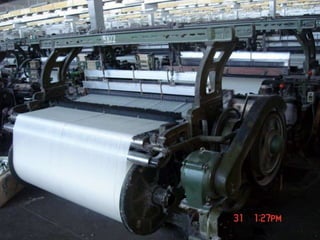

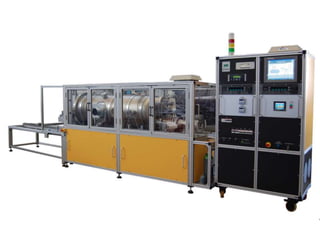

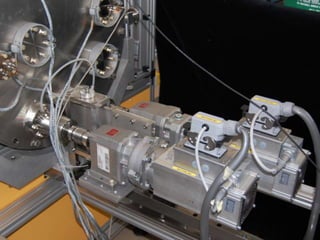

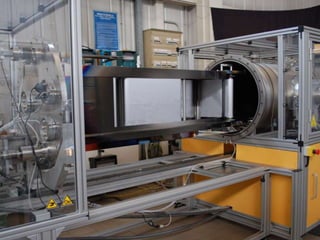

- 59.
- 60.

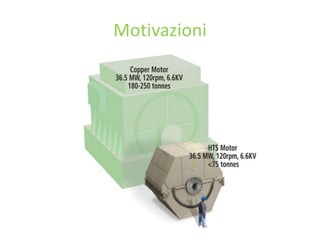

- 61.
- 62. Un po’ dinumeri

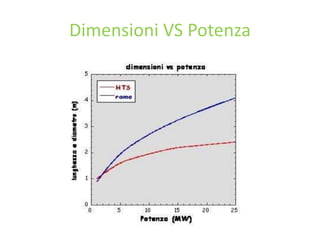

- 63.
- 64.

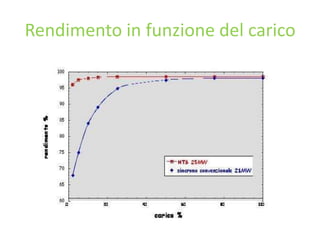

- 65. Rendimento in funzionedel carico

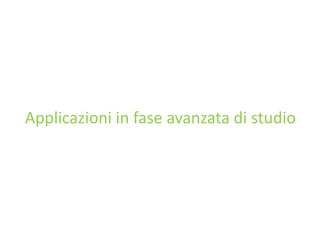

- 66. Applicazioni in faseavanzata di studio

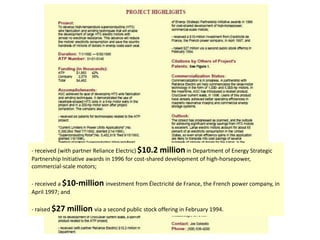

- 69. - received (withpartner Reliance Electric) $10.2 millionin Department of Energy Strategic Partnership Initiative awards in 1996 for cost-shared development of high-horsepower, commercial-scale motors; - received a $10-million investment from Électricité de France, the French power company, in April 1997; and - raised $27 million via a second public stock offering in February 1994.

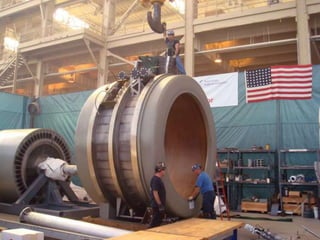

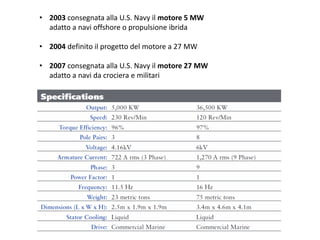

- 70. • 2003 consegnataalla U.S. Navy il motore 5 MW adatto a navi offshore o propulsione ibrida • 2004 definito il progetto del motore a 27 MW • 2007 consegnata alla U.S. Navy il motore 27 MW adatto a navi da crociera e militari
- 73.

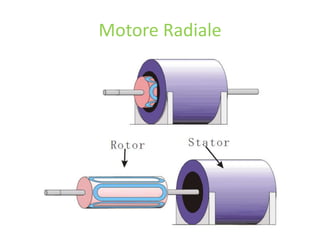

- 74.
- 75.
- 76. Coppia Motore T= coppiadel motore Kt = costante empirica Bm = campo Magnetico ip = densità di corrente D = diametro del motore Kt è maggiore del 15% nei motori radiali rispetto ai motori assiali

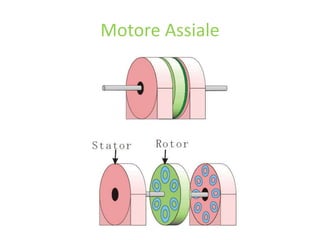

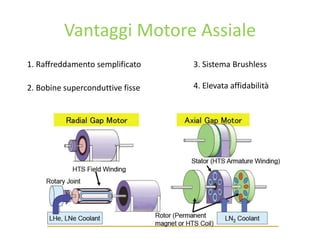

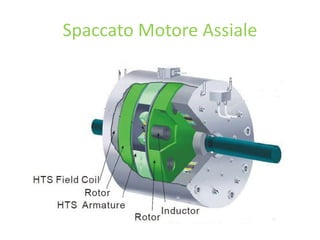

- 77. Vantaggi Motore Assiale 1.Raffreddamento semplificato 2. Bobine superconduttive fisse 3. Sistema Brushless 4. Elevata affidabilità
- 78.

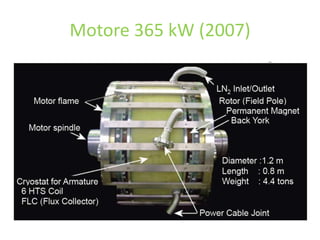

- 79. Motore 365 kW(2007)

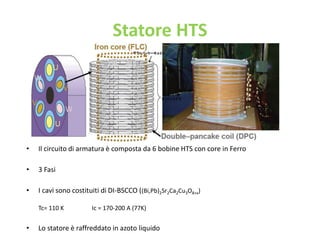

- 80. Statore HTS • Ilcircuito di armatura è composta da 6 bobine HTS con core in Ferro • 3 Fasi • I cavi sono costituiti di DI-BSCCO ((Bi,Pb)2Sr2Ca2Cu3O8+x) Tc= 110 K Ic = 170-200 A (77K) • Lo statore è raffreddato in azoto liquido

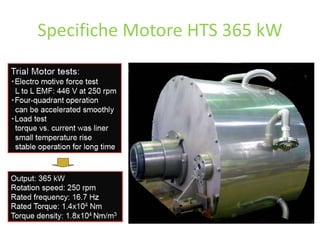

- 81. Specifiche Motore HTS365 kW
- 82.

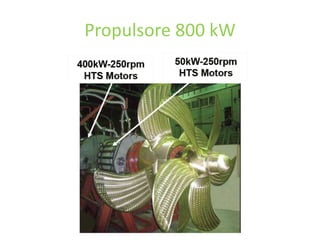

- 83.
- 84.

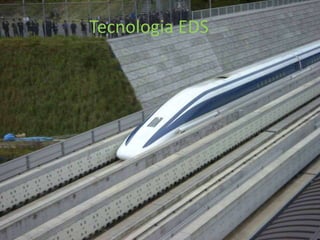

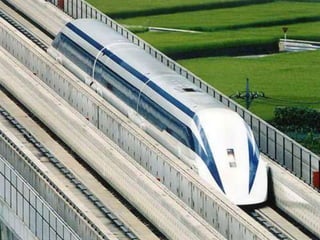

- 85. EDS (Sospensione ElettroDinamica) •Levitazione indotta da una forza repulsiva il campo magnetico prodotto dagli elettromagneti e il campo indotto sulle bobine ai lati della rotaia • A basse velocità il campo indotto non è sufficiente a produrre la levitazione del treno

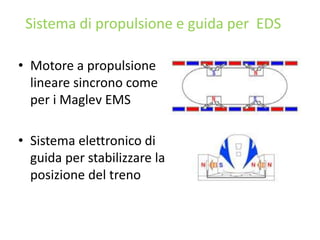

- 86. Sistema di propulsionee guida per EDS • Motore a propulsione lineare sincrono come per i Maglev EMS • Sistema elettronico di guida per stabilizzare la posizione del treno

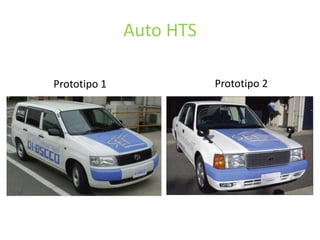

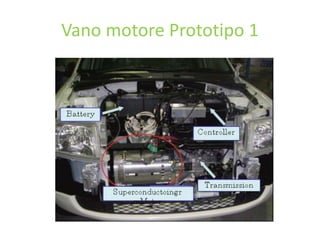

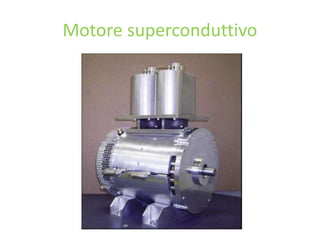

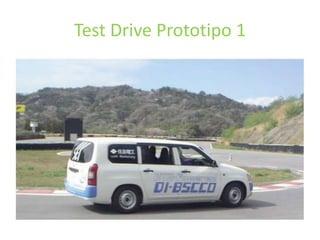

- 87. Auto HTS Prototipo 1Prototipo 2

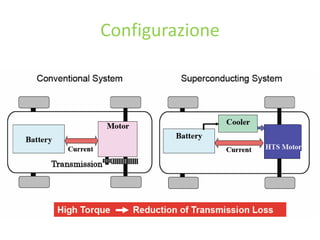

- 88.
- 89.
- 90.
- 91.

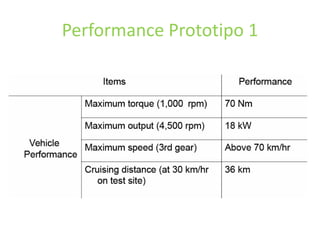

- 92.

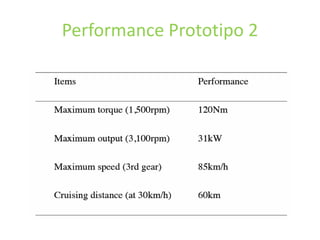

- 93.

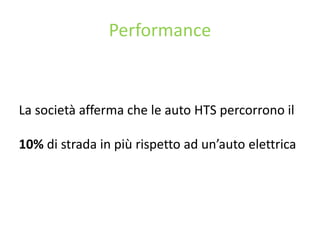

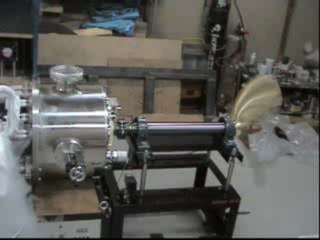

- 94. Performance La società affermache le auto HTS percorrono il 10% di strada in più rispetto ad un’auto elettrica
Editor's Notes
- #5 Circuito di eccitazione (o di statore): alimentato in continua, genera il campo magnetico sulle espansioni polari, rivolte verso l’interno del motore. Può essere sostituito da un magnete permanente Circuito di armatura (o di rotore): le spire formano un avvolgimento chiuso che a tratti hanno tratti scoperti, che entrano in contatto elettrico con le spazzole attraveso le quali si fornisce potenza elettrica al motore Spazzole grafite o lega metallica
- #12 Sono i più diffusi: 80% contro 20% a magneti permanenti. Quelli a riluttanza variabile sono praticamente spariti
- #83 ・The armature composes of six iron-cored HTS windings and form 3 phases. ・Coil for armature is a stack of 14 double-pancake coils with DI-BSCCO. ・The windings are impregnated by epoxy and fixed to withstand electromagnetic force and mechanical vibration. ・Heat generated by AC loss (rated frequency ~ 16.7 Hz) is quickly transferred into the LN2 through the cooling channel.
