富士電機系統股份有限公司的交流電力監測器能同時顯示多台監測器的測定值，並支持設定與資料保存。該系統可視化電力與設備運作狀況，幫助用戶發現改善點並促進節能活動。綜合警報記錄可輔助不良及停止分析，方便未來的計劃與改善。

1. 富士電機系統股份有限公司的交流電力監測器 第19號
電力監視系統(第2篇) 2010年
MONITOUCH與交流電力監測器連接會有如此益處。
・可一次性顯示多台交流電力監測器的測定值(電力、電壓、電流、功率因素等)。
・可設定及變更交流電力監測器的各種設定值。
・可以選擇交流電力監測器的測定值週期採樣，並將收集的測定資料以CSV格式保存。
雖然有在測定電力･･･ 資訊
不足
雖有掌握各種設備的功耗量，但無法得知設備需要改善的地方。
功耗及運作狀況同時”可見”，將設備存在的問題明朗化。
辦公室
資料易於對比!
MONITOUCH1台可同時監視電力與運作
狀況，易於各資料的對比。 促進遵循PDCA週期的節能活動!
可見化
支援此處
Action Plan
(活動) (計劃)
收集
分析 電力管理 生產管理
PDCA
資料庫 資料庫
對比 Check Do
(確認及評價) (實施)
V-Server
V-Server 電腦
電力使用狀況
Ethernet
設備運作狀況
第1工廠 第2工廠
參數換算簡單!
可根據功耗自動換算出
CO2排量及使用費用。
MONITOUCH
Ethernet/RS-485 MONITOUCH
Ethernet/RS-485
RS-485 RS-485
PLC PLC
PLC PLC
PLC
PPMC PPMC PPMC
富士電機系統製造的 PPMC
交流電力監測器(PPMC)
●上述記載的公司名及商品名，一般均為各公司的商標或登錄商標。

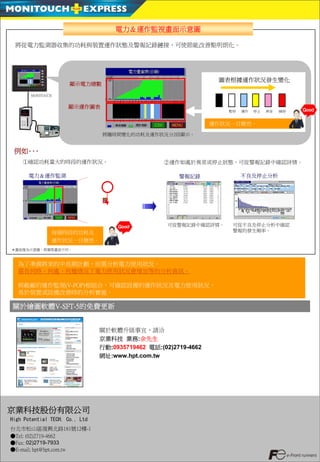

2. 電力＆運作監視畫面示意圖
將從電力監測器收集的功耗與裝置運作狀態及警報記錄鏈接，可使節能改善點明朗化。
圖表根據運作狀況發生變化
顯示電力總數
MONITOUCH
顯示運作圖表
暫停 運作 停止 異常 瞬停
運作狀況一目瞭然。
將隨時間變化的功耗及運作狀況分2段顯示。
例如･･･
①確認功耗量大的時段的運作狀況。 ②運作如處於異常或停止狀態，可從警報記錄中確認詳情。
電力＆運作監測
電力＆ 警報記錄 不良及停止分析
可從警報記錄中確認詳情。 可從不良及停止分析中確認
每個時段的功耗及 警報的發生頻率。
運作狀況一目瞭然。
＊畫面僅為示意圖，與實際畫面不同。
為了準備將來的中長期計劃，而需分析電力使用狀況。
需有何時、何處、何種情況下電力使用狀況會增加等的分析資訊。
與敝廠的運作監視(V-POP)相組合，可確認設備的運作狀況及電力使用狀況，
易於裝置或設備改善時的分析實施。
