- 1. 所有刊登資訊禁止私自轉載。各產品名均為敝公司及相關公司的註冊或專有商標。 V9系列 配方功能 整體控制 配方功能擴展 ・整體控制 ：通過Bit的ON或OFF輕鬆讀寫資料。 ・簡單操作 ： 從配方列表中選擇“配方檔案”或 “記錄”後讀寫資料。 並可通過『過濾器』功能搜尋檔案或記錄。 第57號（2014年10月號） 無論正顯示哪個畫面，只要通過某個Bit的ON或OFF即可讀寫指定的檔案或記錄資料。 沒有固定畫面才能操作的限制，也無需巨集控制，任誰都可輕鬆設定傳輸。 ※V9系列不僅可使用CSV檔案，也可使用BIN檔案。 例）通過M0（ON）向PLC傳送配方檔案時… before after 使用巨集控制 V9系列 … 只需在編輯軟體上指定傳輸實行Bit即可！！ ＜編輯軟體設定（＝ 配方設定）＞ 巨集 配方檔案 配方檔案 巨集很難… 巨集指令太多… 維護很麻煩… 無需編寫巨集。 後期維護 易於掌握設定 !! ①選擇檔案 ②設定觸發Bit 向PLC傳輸 配方資料 D100 150 D101 30 D102 10 D103 5 D104 180 D105 140 D106 10 D118 45 D119 5 ① M0（傳輸實行Bit）ON ② 傳輸配方

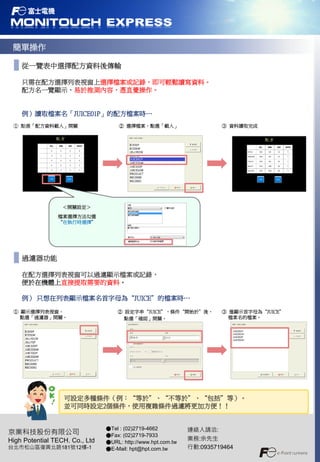

- 2. 京業科技股份有限公司 High Potential TECH.Co., Ltd 台北市松山區復興北路181號12樓-1 ●Tel : (02)2719-4662 ●Fax: (02)2719-7933 ●URL: http://www.hpt.com.tw ●E-Mail: hpt@hpt.com.tw 連絡人請洽: 業務:余先生 行動:0935719464 簡單操作 從一覽表中選擇配方資料後傳輸 只需在配方選擇列表視窗上選擇檔案或記錄，即可輕鬆讀寫資料。 配方名一覽顯示，易於推測內容，憑直覺操作。 例）讀取檔案名「JUICE01P」的配方檔案時… ② 選擇檔案，點選「載入」① 點選「配方資料載入」開關 ③ 資料讀取完成 過濾器功能 在配方選擇列表視窗可以過濾顯示檔案或記錄， 便於在機體上直接提取需要的資料。 例） 只想在列表顯示檔案名首字母為“JUICE”的檔案時… ② 設定字串“JUICE”，條件“開始於”後， 點選「確認」開關。 ① 顯示選擇列表視窗， 點選「過濾器」開關。 ③ 僅顯示首字母為“JUICE” 檔案名的檔案。 可設定多種條件（例：“等於”、“不等於”、“包括”等）。 並可同時設定2個條件，使用複雜條件過濾將更加方便！！ ＜開關設定＞ 檔案選擇方法勾選 “在執行時選擇”
