1. 2. Main Menu 画面
[Main Menu 画面] 的切换方法
要从RUN 画面中显示[Main Menu 画面]，按[SYSTEM] 开关，在切换菜单显示中(*1) 按[F1] 开关的
(*2)。
[Main Menu 画面]
切换菜单
*1 即使按[SYSTEM] 开关也不显示切换菜单时，禁止[SYSTEM] 开关。解除方法是，一边按[SYSTEM] 开关一边
持续按[F7] 开关切换时间( 最多30 秒)。用画面数据设定切换时间。
*2 按[F1] 开关也不显示[Main Menu 画面] 时，禁止按[F1] (= [MODE] 开关)。解除方法是，按[F1] (= [MODE])
开关的同时持续按[F7] 开关到切换时间( 最多30 秒)。用画面数据设定切换时间。
关于[Main Menu 画面]
在[Main Menu 画面] 显示V8 系列的型式，系统信息和画面数据信息。
并且也有计算机～ V8 系列本体间画面数据传送时的系统画面的作用。用串行通信从计算机到V8 系列
本体发出画面数据的传送命令时，一定出现这个[Main Menu 画面]。( 只是， MJ1 是[ 没连接] 时，不
需要。)
主菜单开关时钟显示
画面数据文件注解
和画面总使用量内存用画面文件设定各控制
字体版本
Ethernet Information
V8 系列本体的型式
系统程序版本
器和I/F 驱动程序的版
本
画面数据传送时使用的端口名

2. 5-4 2. Main Menu 画面
[Main Menu] 开关
按[Main Menu] 开关，显示下列的菜单。
[Main Menu 画面] [Main Menu]

3. 5-34 2. Main Menu 画面
9. I/O 测试
按[Main Menu] 内的[I/O 测试] 开关，显示[I/O 测试] 画面。
在这个画面上确认V8 本体的接口或触摸开关是否正常。
切换到「触摸开关」
画面。
进行USB 的连接确认。
切换为[ 扩展V/O
检测] 画面。*
* 连接串行增设I/O (V-I/O) 后使用时，就能确认V-I/O 是否正常运行。在V-SFT-5 上不把模块插
口(MJ1/MJ2) 设定为[V-I/O] 时，不显示[ 扩展 I/O 检测] 开关。
返回[Main Menu 画
面]
进行CN1/MJ1/MJ2 接口的试验。
进行功能开关的试
验。
[I/O 测试] 画面
切换到[ 打印检测]
画面。
[Main Menu]

4. 5-42 2. Main Menu 画面
9-5. 触摸开关试验
即使按开关也不反应，或不按开关开关却做动作时，请检查在V8 系列的面板上的触摸开关是否异常。
1. [ 触摸开关] 画面
按[ 开关检测] 开关后，显示分割屏幕的画面。
[I/O 测试]画面[ 触摸开关]画面
2. 开关输出确认
按面板后，确认按过的地方是否变为白色。按过的部位变成白色，则开关正常。要返回到原来的
[I/O 测试] 画面，按[F4] 开关。
要删除，按[F5] 开关。
[ 触摸开关] 画面
坐标 (0,0)
输出坐标
返回到[I/O 测试] 画面。
白色反转部位的消失
* 按位置和显示位置偏离时，按照下一页的「触摸开关调整方法」, 调整触摸开关的位置。

5. 5
2. Main Menu 画面5-43
本体操作

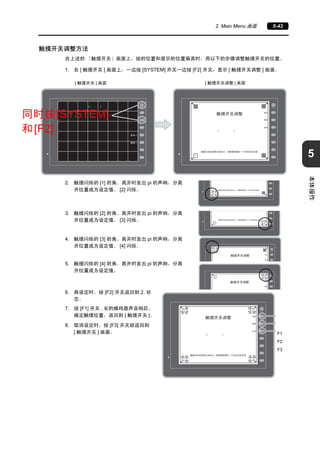

触摸开关调整方法
在上述的「触摸开关」画面上，按的位置和显示的位置偏离时，用以下的步骤调整触摸开关的位置。
1. 在[ 触摸开关] 画面上，一边按[SYSTEM] 开关一边按[F2] 开关，显示[ 触摸开关调整] 画面。
[ 触摸开关] 画面[ 触摸开关调整] 画面
同时按[SYSTEM]
和[F2]
2. 触摸闪烁的[1] 的角。离开时发出pi 的声响，分离
开位置成为设定值。[2] 闪烁。
3. 触摸闪烁的[2] 的角。离开时发出pi 的声响，分离
开位置成为设定值。[3] 闪烁。
4. 触摸闪烁的[3] 的角。离开时发出pi 的声响，分离
开位置成为设定值。[4] 闪烁。
5. 触摸闪烁的[4] 的角。离开时发出pi 的声响，分离
开位置成为设定值。
6. 再设定时，按[F2] 开关返回到2. 状
态。
7. 按[F1] 开关, 长的蜂鸣器声音响后，
确定触摸位置，返回到[ 触摸开关]。
8. 取消设定时，按[F3] 开关就返回到
[ 触摸开关] 画面。
F1
F2
F3
