第3號v-pop生產時刻管理系統提供了強化的數據分析功能，通過整合生產過程中的資料和上位資料庫來提升生產性能。該系統支持實時運轉監視、不合格產品分析，並可簡化生產管理和追蹤流程。它還具備多重IP連接功能，減輕網絡負擔，故能提高系統的效率與靈活性。

1. 第3號
V-POP(生產時刻管理系統) 2008年
V-POP
除了傳達在FA車間使用5.7吋黑白至15吋的V8系列的控制器(控制系統)送出的訊息以外，將車間(工作人員)的輸入
資料與上位資料庫相聯合，使得資料分析功能得到強化，可構筑柔軟性與擴展性並存的系統。
POP系統
POP系統
資料分析
辦公室 日報及報告書的編寫
蓄積的各種訊息可運用在日
報及報告書的編寫上，並可
實施停止原因的分析，有利
於提高生產性能。
生產的中斷/中止/完成的各種訊息保
存至SQL服務器等資料庫中。
生產線統一運轉監視 運轉監視圖表顯示 不合格分析及停止分析
不合格分析及 可簡單蓄積生產實績的統計與不合格
產品數量及停止原因的記錄。
資料庫
可一覽顯示各生產線的運轉 各生產線的運轉狀態以帶狀 停止及不合格產品發生次 遠端監視・操作用軟體
遠端監視・操作用軟體
訊息。透過一覽顯示，可確 圖表顯示。透過生產品種、 數以項目區分顯示。發生 TELLUS and V-Server
TELLUS and V-Server
認問題點多的生產線，有利 計劃數、實績數、警報內容 頻度從高至低顯示，可輕
於改善問題所在。 等的一覽顯示，使得生產線 易掌握設備的問題點。
的狀態一目了然。
此處為特點!!
Ethernet
生產車間 基本：何時？ 何人？ 何處？ 做何事？
組裝加 ◎日期 ◎工作人員名 ◎工作場所 ◎機械號 ◎產品號
工機械 ◎生產品種 ◎製造批號 ◎計劃數 ◎生產開始時刻
◎生產中斷時刻 ◎生產完成時刻 ◎生產數 ◎不合格數
◎生產日(評價日) ◎運轉資料 ◎不合格清單・・・
V-POP可實現的功能
①運轉監視：將每個設備的運轉狀態(警報管理及停止管理)實行一元化管理
將各生產設備終端的運行／停止／異常等運轉訊息歸納至監視顯示器，可一覽顯示運轉狀態。
②生產管理：產品號票及指示票的預定管理(合格與不合格產品數量管理、不合格產品清單)
將何時、何人、何處、做何事的訊息收集入資料庫。可分析不合格及停止的資料來改善設備
與工作人員的技能。
③可追蹤：生產批的追蹤、零件管理(2次元條碼的讀取)
將各生產設備終端的生產訊息收集入資料庫。問題發生時可迅速對應。
●本文中所記載的公司名及商品名通常為各公司所有的商標或登錄商標。

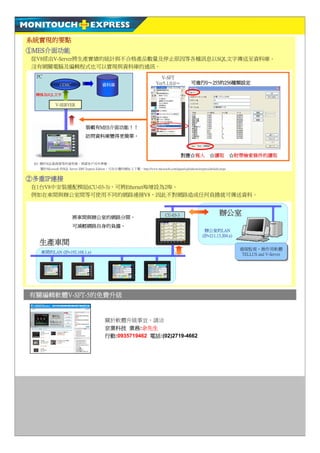

2. 系統實現的要點
①MES介面功能
從V8經由V-Server將生產實績的統計與不合格產品數量及停止原因等各種訊息以SQL文字傳送至資料庫。
沒有網關電腦及編輯程式也可以實現與資料庫的通訊。
PC V-SFT
ODBC 資料庫 Ver5.1.0.0～ 可進行0～255的256種類設定
可進行0 255的 256種類設定
轉換為SQL文字
轉換為SQL文
V-SERVER
裝載有MES介面功能！！
訪問資料庫變得更簡單。
對應☆寫入 ☆讀取 ☆附帶檢索條件的讀取
對應☆
註) 關於SQL服務器等的資料庫，煩請客戶另外準備。
關於Microsoft 的SQL Server 2005 Express Edition，可在右邊的網址上下載。http://www.microsoft.com/japan/sql/editions/express/default.mspx
②多重IP連接
在1台V8中安裝選配模組(CU-03-3)，可將Ethernet埠增設為2埠。
例如在車間與辦公室間等可使用不同的網路連接V8，因此不對網路造成任何負擔就可傳送資料。
CU-03-3 辦公室
將車間與辦公室的網路分開，
可減輕網路自身的負擔。
辦公室的LAN
(IP=211.13.204.x)
生產車間
遠端監視・操作用軟體
遠端監視・操作用軟體
車間的LAN (IP=192.168.1.x) TELLUS and V-Server
TELLUS and V-Server
有關編輯軟體V-SFT-5的免費升級
關於軟體升級事宜，請洽
京業科技 業務:余先生
行動:0935719462 電話:(02)2719-4662
