Model saobracajnog znaka

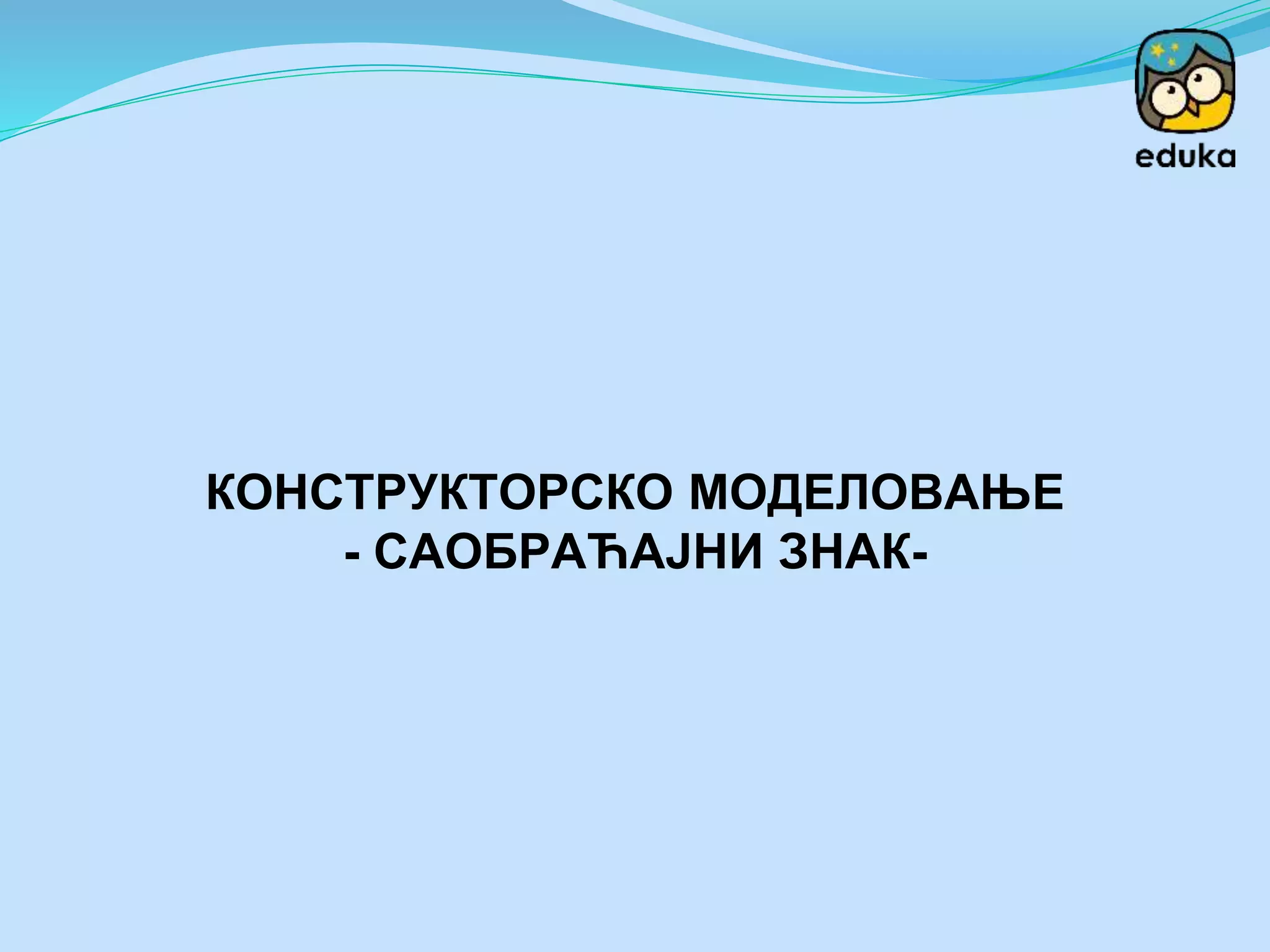

1. КОНСТРУКТОРСКО МОДЕЛОВАЊЕ
- САОБРАЋАЈНИ ЗНАК-

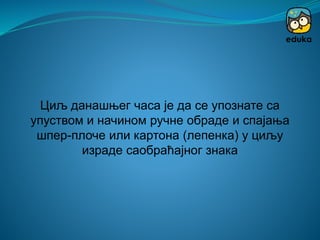

2. Циљ данашњег часа је да се упознате са
упуством и начином ручне обраде и спајања
шпер-плоче или картона (лепенка) у циљу
израде саобраћајног знака

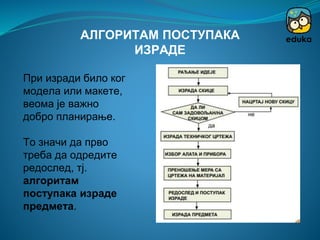

3. АЛГОРИТАМ ПОСТУПАКА
ИЗРАДЕ
При изради било ког
модела или макете,
веома је важно
добро планирање.
То значи да прво
треба да одредите
редослед, тј.
алгоритам
поступака израде
предмета.

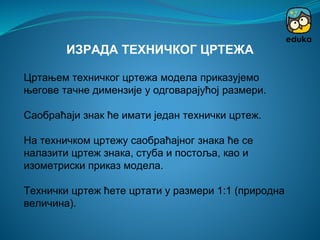

4. Цртањем техничког цртежа модела приказујемо
његове тачне димензије у одговарајућој размери.
Саобраћаји знак ће имати један технички цртеж.
На техничком цртежу саобраћајног знака ће се
налазити цртеж знака, стуба и постоља, као и
изометриски приказ модела.
Технички цртеж ћете цртати у размери 1:1 (природна
величина).
ИЗРАДА ТЕХНИЧКОГ ЦРТЕЖА

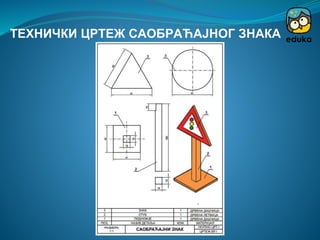

5. ТЕХНИЧКИ ЦРТЕЖ САОБРАЋАЈНОГ ЗНАКА

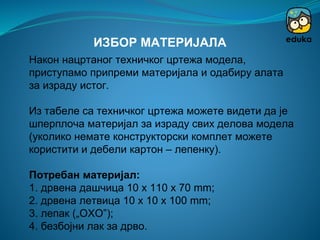

6. Након нацртаног техничког цртежа модела,
приступамо припреми материјала и одабиру алата
за израду истог.
Из табеле са техничког цртежа можете видети да је
шперплоча материјал за израду свих делова модела
(уколико немате конструкторски комплет можете
користити и дебели картон – лепенку).
Потребан материјал:
1. дрвена дашчица 10 х 110 х 70 mm;
2. дрвена летвица 10 х 10 х 100 mm;
3. лепак („ОХО”);
4. безбојни лак за дрво.
ИЗБОР МАТЕРИЈАЛА

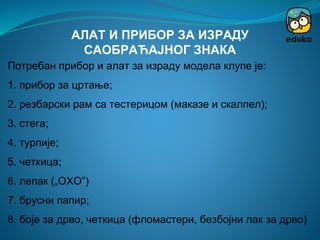

7. Потребан прибор и алат за израду модела клупе је:
1. прибор за цртање;
2. резбарски рам са тестерицом (маказе и скалпел);
3. стега;
4. турпије;
5. четкица;
6. лепак („ОХО”)
7. брусни папир;
8. боје за дрво, четкица (фломастери, безбојни лак за дрво)
АЛАТ И ПРИБОР ЗА ИЗРАДУ
САОБРАЋАЈНОГ ЗНАКА

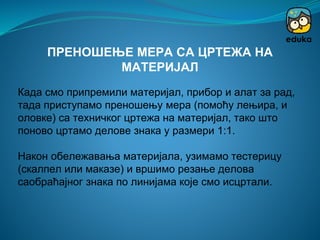

8. Када смо припремили материјал, прибор и алат за рад,
тада приступамо преношењу мера (помоћу лењира, и
оловке) са техничког цртежа на материјал, тако што
поново цртамо делове знака у размери 1:1.
Након обележавања материјала, узимамо тестерицу
(скалпел или маказе) и вршимо резање делова
саобраћајног знака по линијама које смо исцртали.
ПРЕНОШЕЊЕ МЕРА СА ЦРТЕЖА НА
МАТЕРИЈАЛ

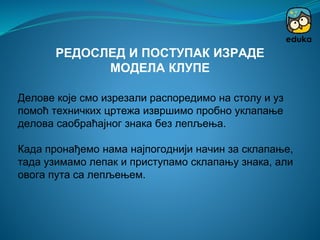

9. Делове које смо изрезали распоредимо на столу и уз
помоћ техничких цртежа извршимо пробно уклапање
делова саобраћајног знака без лепљења.
Када пронађемо нама најпогоднији начин за склапање,
тада узимамо лепак и приступамо склапању знака, али
овога пута са лепљењем.
РЕДОСЛЕД И ПОСТУПАК ИЗРАДЕ
МОДЕЛА КЛУПЕ

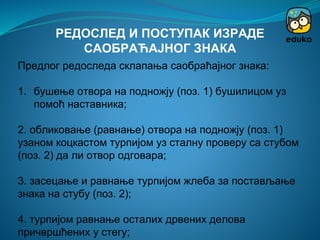

10. Предлог редоследа склапања саобраћајног знака:
1. бушење отвора на подножју (поз. 1) бушилицом уз
помоћ наставника;
2. обликовање (равнање) отвора на подножју (поз. 1)
узаном коцкастом турпијом уз сталну проверу са стубом
(поз. 2) да ли отвор одговара;
3. засецање и равнање турпијом жлеба за постављање
знака на стубу (поз. 2);
4. турпијом равнање осталих дрвених делова
причвршћених у стегу;
РЕДОСЛЕД И ПОСТУПАК ИЗРАДЕ
САОБРАЋАЈНОГ ЗНАКА

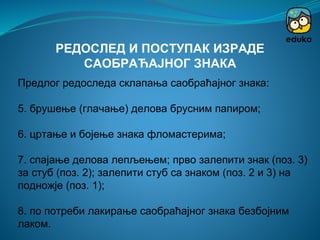

11. Предлог редоследа склапања саобраћајног знака:
5. брушење (глачање) делова брусним папиром;
6. цртање и бојење знака фломастерима;
7. спајање делова лепљењем; прво залепити знак (поз. 3)
за стуб (поз. 2); залепити стуб са знаком (поз. 2 и 3) на
подножје (поз. 1);
8. по потреби лакирање саобраћајног знака безбојним
лаком.
РЕДОСЛЕД И ПОСТУПАК ИЗРАДЕ
САОБРАЋАЈНОГ ЗНАКА

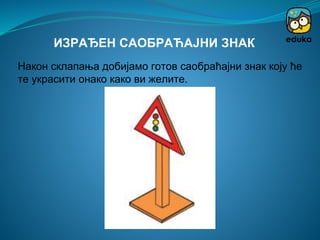

12. Након склапања добијамо готов саобраћајни знак коју ће
те украсити онако како ви желите.
ИЗРАЂЕН САОБРАЋАЈНИ ЗНАК

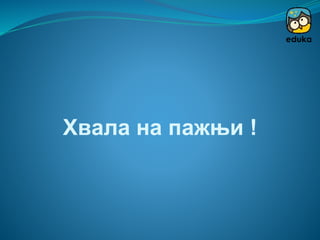

13. Хвала на пажњи !
